Equipo de Perforación Rotatoria Hidráulica Móvil y Fácil de Instalar Montado en Columna Zyj-770/180 Equipo de Perforación Rotatoria Hidráulica Montado en Columna

Introducción del producto de la plataforma de perforación rotatoria hidráulica tipo columna:

La perforadora rotativa hidráulica de columna utiliza brocas de carburo y diamante, y barras espirales con brocas para carbón para la perforación rotativa. Es adecuada para la perforación avanzada de detección de gas y agua en túneles de roca y frentes mineros, con una profundidad de perforación de 50 a 70 metros. Está equipada con pilares para soportar y fijar los rieles guía y adopta un método de apriete superior. Una placa de conexión ajustable de 360 grados se utiliza entre los rieles guía y las columnas para garantizar ángulos de perforación ajustables en 360 grados.
La perforadora rotativa hidráulica de columna incorpora un mecanismo de transmisión hidráulica que le proporciona gran capacidad de perforación, alta velocidad, operación simple, estable y confiable, y una práctica instalación móvil. El sistema de elevación totalmente automático es estable y confiable, y la perforación es precisa y precisa. El control hidráulico automático, la velocidad infinitamente variable, la operación simple y el control remoto de larga distancia permiten una perforación rápida y eficiente.
Ámbito de aplicación de la plataforma de perforación rotatoria hidráulica de tipo columna
El equipo de perforación rotatoria hidráulica tipo mástil es adecuado para barrenos de voladura para soporte de techo, barrenos de drenaje de agua, barrenos de drenaje de gas, barrenos de inyección, barrenos de exploración geológica y otros barrenos de ingeniería. Es adecuado para diversas capas de carbón y formaciones rocosas con un sistema de dureza de roca f≤10. El equipo de perforación puede perforar agujeros en cualquier azimut y ángulo de inclinación dentro del rango especificado en la tabla de parámetros básicos. Puede equiparse con varios tipos y especificaciones de brocas para satisfacer diferentes requisitos de perforación.
Características estructurales de la plataforma de perforación rotatoria hidráulica tipo columna

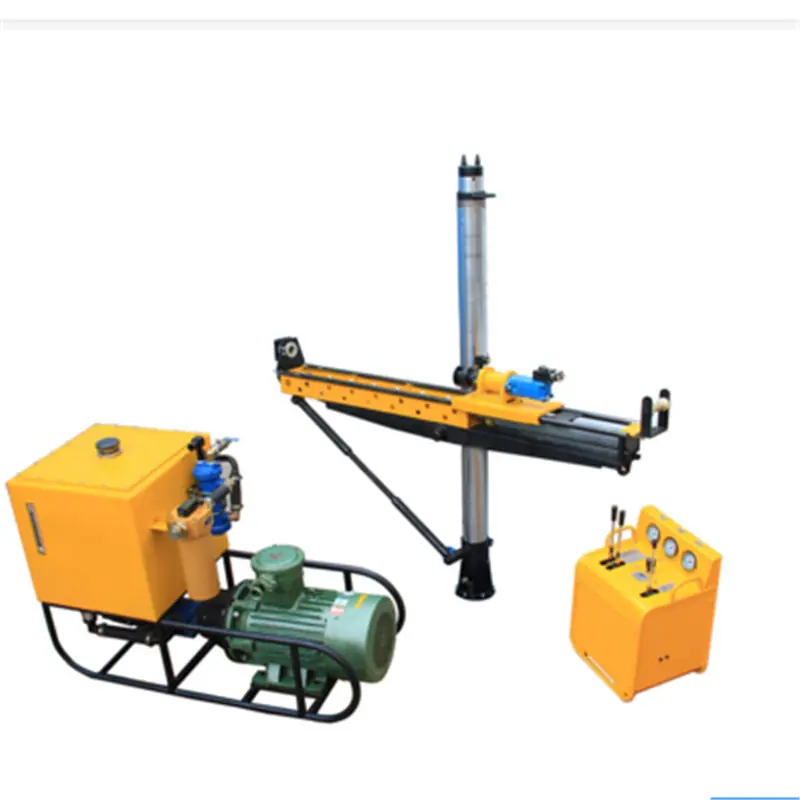

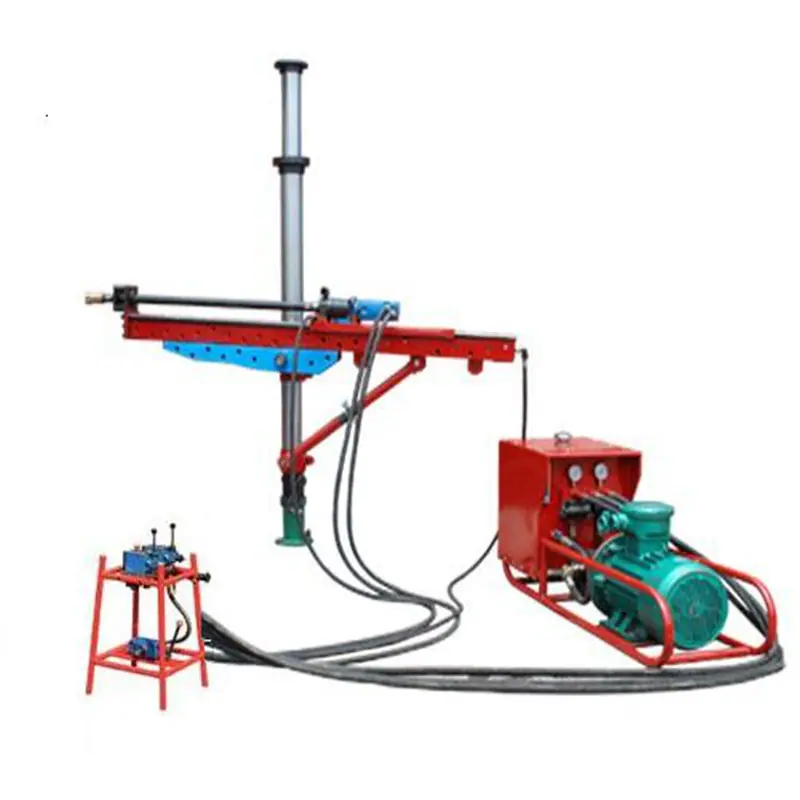

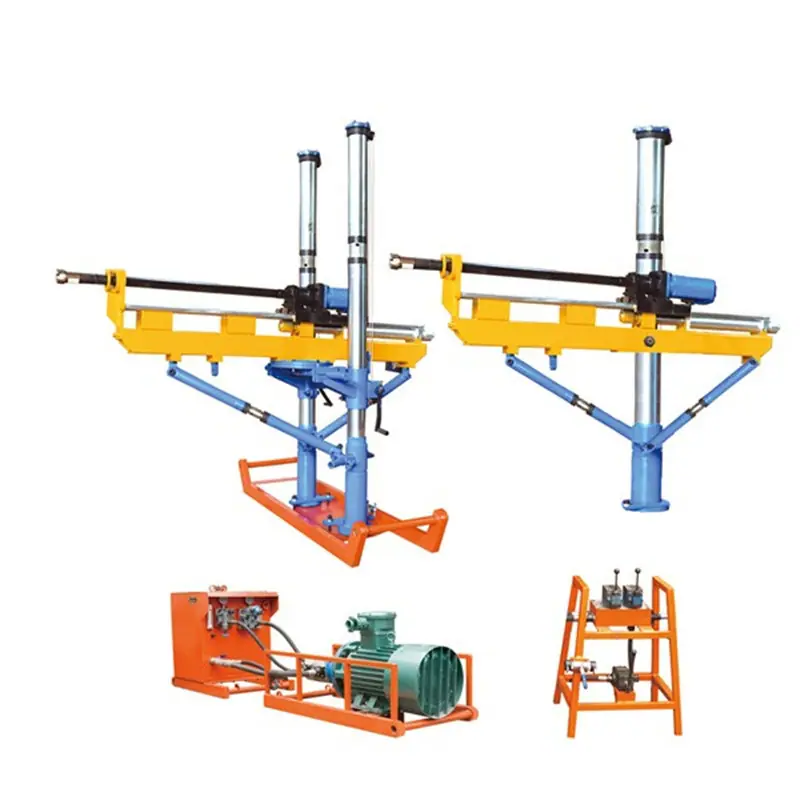

La perforadora rotativa hidráulica de columna se compone principalmente de una estación de bombeo, un motor principal, una mesa de operaciones y herramientas de perforación, y es fácil de instalar, desmontar y mover. La estación de bombeo acciona la bomba de aceite mediante un motor a prueba de explosiones, convirtiendo la energía eléctrica en energía hidráulica (aceite a presión) para los circuitos de aceite rotatorio y de propulsión. Posteriormente, transmite el aceite a presión al actuador hidráulico a través de la válvula unidireccional y el grupo de válvulas inversoras, para realizar las diversas funciones de la perforadora, que son sencillas y prácticas de operar.
El diseño estructural es científico y razonable, compacto, ligero, fácil de desmontar y de usar. El sistema de elevación totalmente automático, estable y firme, permite una perforación precisa y de alta precisión. Control hidráulico automático, cambio de velocidad continuo, operación sencilla y control remoto de larga distancia. La máquina principal ocupa un área pequeña, se adapta a diversos entornos complejos y puede perforar pozos de ingeniería en diversas direcciones y ángulos. La perforadora ofrece alta velocidad de rotura de roca, gran distancia de perforación, ahorro de tiempo y esfuerzo, y alta eficiencia de trabajo.
Parámetros técnicos de la plataforma de perforación rotatoria hidráulica de columna
Par nominal Nm >400
Velocidad nominal r/min >280
Caudal nominal L/min 70
Fuerza de propulsión kN 30
Grados de Azimut de Perforación O—360° ±90°
Carrera de propulsión mm 1080
Profundidad de perforación m 220
Velocidad de perforación mm/min 400
Dureza de la roca f 10
Adaptable a tubería de perforación mm φ42—φ75
Altura de adaptación mm 4000
Altura mínima adaptable mm 1500
Presión del agua de enjuague Mpa 0.6—1.2
Diámetro de perforación mm φ50—φ153
Peso de la máquina kg 170
