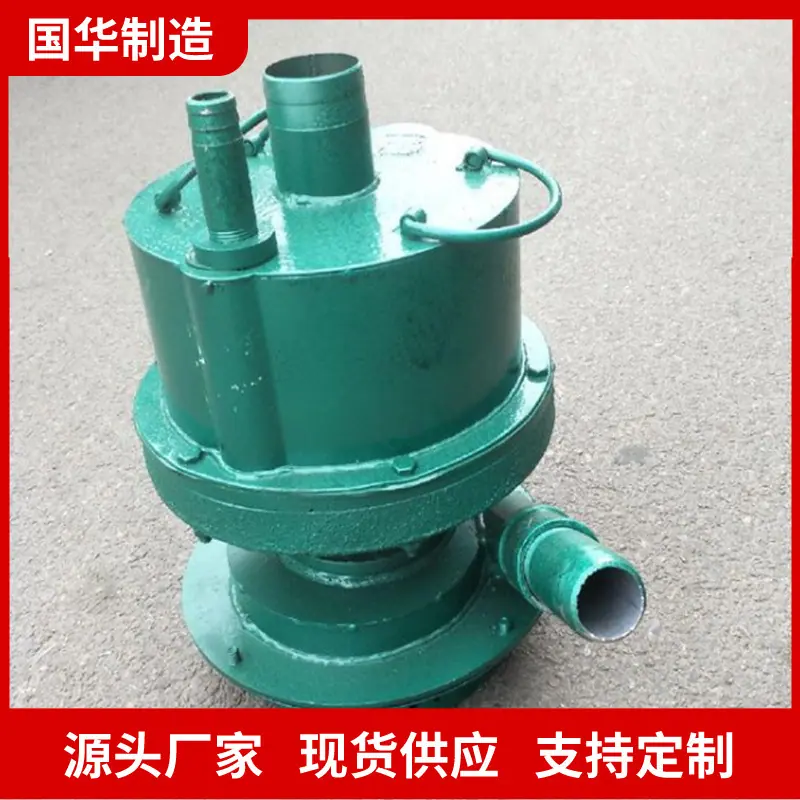

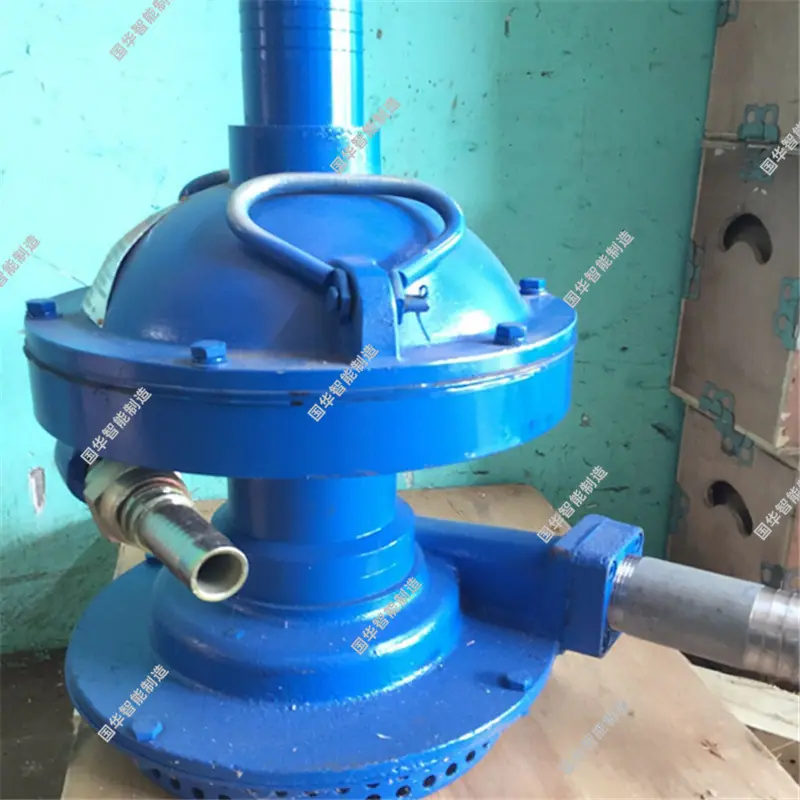

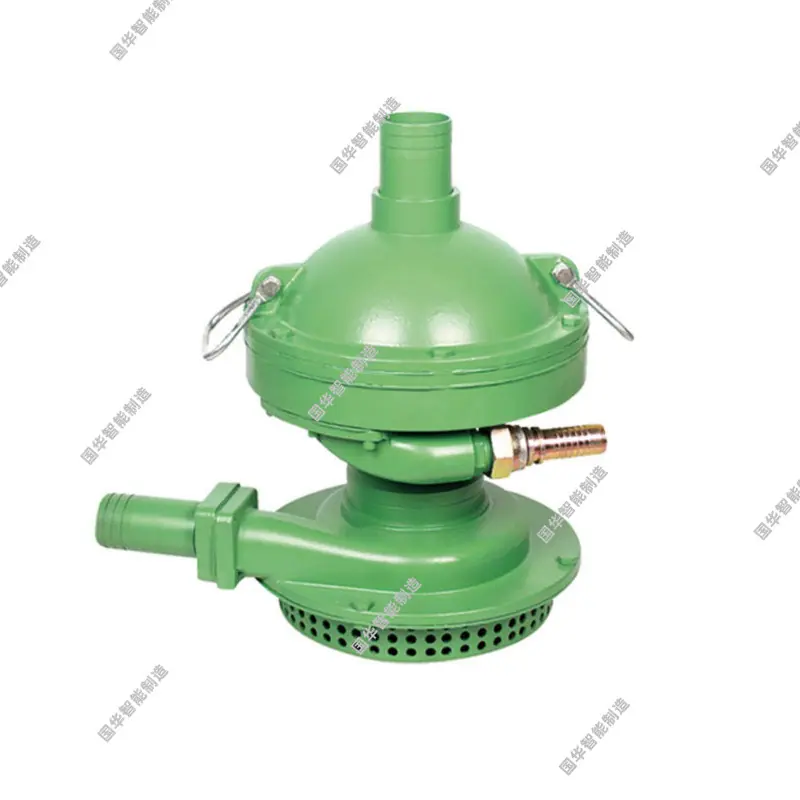

Bomba Sumergible Neumática de Liberación Rápida Spot Conveniente y Segura Bomba Sumergible Qyw25-45 Bomba Sumergible Neumática para Minas
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo
Estructura y principio de funcionamiento de la bomba sumergible neumática:
1. Parte del motor neumático:
Consta de rotor, álabes, cilindro, carcasa, tapas superior e inferior de los cilindros, casquillos de cojinetes y tapas superiores. El rotor cuenta con cuatro ranuras radiales distribuidas uniformemente, con álabes en cada una de ellas, y un orificio de soplado en cada una de las tapas superior e inferior de los cilindros. Al arrancar la bomba de aire, la alta presión sopla los álabes de las ranuras desde el orificio de soplado. Simultáneamente, una gran cantidad de alta presión entra en el cilindro desde el conducto de aire principal, empujando los álabes e impulsando el rotor para que gire y funcione. Se deja una cavidad sellada debajo de la carcasa, dentro de la cual se encuentra un anillo de sellado para separar el aire del agua. Anillo de sellado. Se adopta un sello de resorte y se utiliza la presión del aire y el agua para expandir el anillo de sellado para mejorar el efecto de sellado.
2. Parte de la bomba de agua:
Consta del cuerpo de la bomba, el impulsor, la base de la bomba, etc. El impulsor se instala en el eje del rotor, se aprieta la tuerca, se instalan el cuerpo y la base de la bomba y se sumerge en el agua. El rotor impulsa el impulsor. Bajo la acción de la fuerza centrífuga, el flujo de agua se introduce en el vórtice del cuerpo de la bomba y se descarga por la tubería de salida.
3. Parte de neblina de aceite:
Consiste en una carcasa lubricadora, una varilla lubricadora, un núcleo de válvula reguladora de aceite, etc. El lubricador está instalado en la cubierta superior y la carcasa se llena con aceite lubricante.
4. Pieza de unión de la tubería:
Consta de dos partes: la junta combinada de entrada de aire y el codo de salida de agua. La junta combinada de entrada de aire se instala en la entrada de aire.
5. Pieza del silenciador:
El silenciador está hecho de placas de acero estampadas y soldadas y se instala en el puerto de escape.
Parámetros del producto de bomba sumergible neumática:
Elevar:25-10 millones
fluir:10-20 m3/h
Velocidad de rotación:3000 rpm
Utilice presión de aire:0,3-0,5 MPa
Consumo de gas:1,5 m3/min
peso bruto:10 kilos
