Estructura Simple de Tubería de Inyección para Túneles Fuerte Adaptabilidad Tubería de Inyección para Túneles Larga Vida Útil Tubería de Inyección para Túneles

El apuntalamiento largo es un método de construcción utilizado en la ingeniería de túneles para el pre-soporte de roca circundante débil y fracturada. Refuerza la masa rocosa del frente mediante la inyección de tuberías de acero perforadas, formando una estructura de soporte estable. El principio fundamental es consolidar estratos sueltos mediante la inyección. La lechada llena las fisuras, formando un cuerpo impermeable que soporta carga, mejorando significativamente la estabilidad de la roca circundante.

característica principal

Escenarios aplicables: Zonas débiles y rotas con baja autostabilidad, secciones de enterramiento superficial, capas de arena y grava, y zonas de fallas y fracturas;

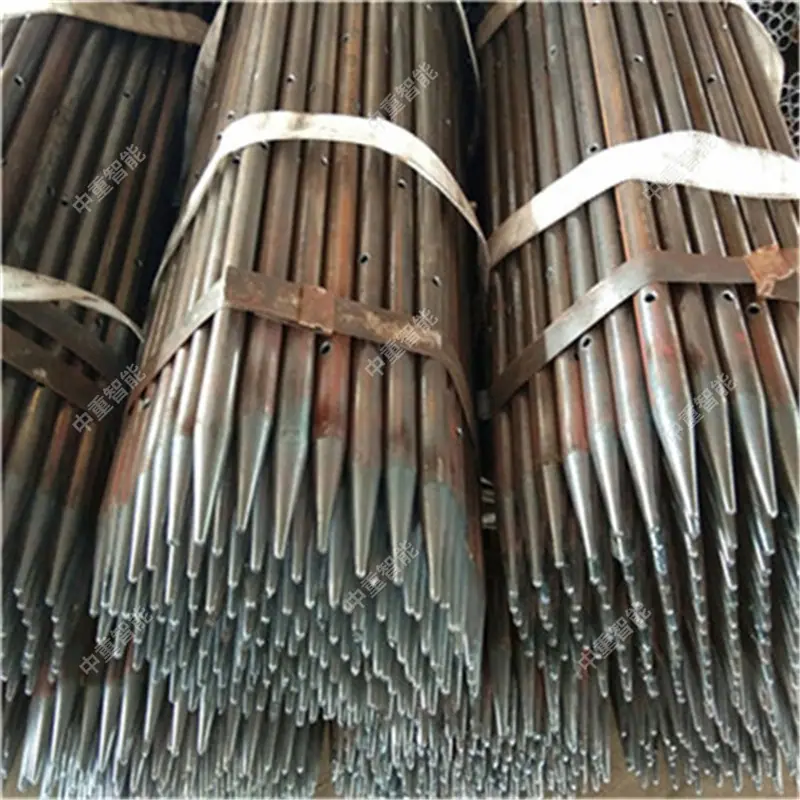

Parámetros estructurales: El diámetro suele ser de 38-70 mm, la pared del tubo está provista de orificios de desbordamiento de lechada de 6-8 mm dispuestos en un patrón de flor de ciruelo;

Efecto de soporte: Después del rejuntado, la resistencia de la roca circundante aumenta y también tiene una función impermeable, ganando tiempo para el soporte inicial.

Proceso de construcción

Perforación y Colocación: Insertar tuberías de acero en un ángulo hacia afuera a lo largo del contorno del arco;

Inyección de consolidación: Inyectar lechada de cemento para rellenar fisuras, formando un cuerpo consolidado;

Soporte Colaborativo: Se conecta con marcos de arco de acero para formar un sistema de soporte integral.

Esta tecnología es de bajo costo y efectiva, y se usa ampliamente en ingeniería subterránea como metros y minas.
