Máquina de rastrillo de cubo de goma para procesamiento de fábrica tipo neumático máquina de rastrillo P-30B a prueba de explosiones cubo de rastrillo máquina de carga de rocas

Cubo Rastrillo Cargador de Rocas Serie PEs adecuado para diversas minas metálicas, minas no metálicas, minas de carbón, alcantarillas de ferrocarril, obras hidráulicas y otros proyectos de construcción para ser equipado con vagonetas o skip para operaciones de carga de roca durante la excavación de túneles. Se puede usar no solo en túneles planos, sino también en túneles inclinados con un ángulo de inclinación inferior a 30 grados o en curvas y túneles con un ángulo de giro de 90 grados. También puede realizar operaciones paralelas del proceso de excavación al mismo tiempo para aumentar la velocidad de excavación. El equipo eléctrico tiene rendimiento a prueba de explosiones y se puede usar en minas con polvo de carbón y gas.

Parámetros básicos del cargador de roca de cangilón tipo P:
El cargador de rocas con cangilón P-15B es adecuado para la construcción de túneles con una altura libre de más de 2 metros (por encima de 4.5 metros cuadrados de sección neta).
El cargador de rocas con cangilón P-30B es adecuado para la construcción de túneles con una altura neta superior a 2 metros (área de sección neta superior a 6 metros cuadrados).
El cargador de rocas con cazo P-60B es adecuado para la construcción de túneles con una altura libre superior a 2,4 metros (área de sección neta superior a 8 metros cuadrados).
El cargador de roca tipo cangilón P-90B es adecuado para la construcción de túneles con una altura libre superior a 3 metros (área de sección neta superior a 12 metros cuadrados).
El cargador de rocas tipo cangilón P-120B es adecuado para la construcción de túneles con una altura neta superior a 3 metros (área de sección neta superior a 16 metros cuadrados).

Puente

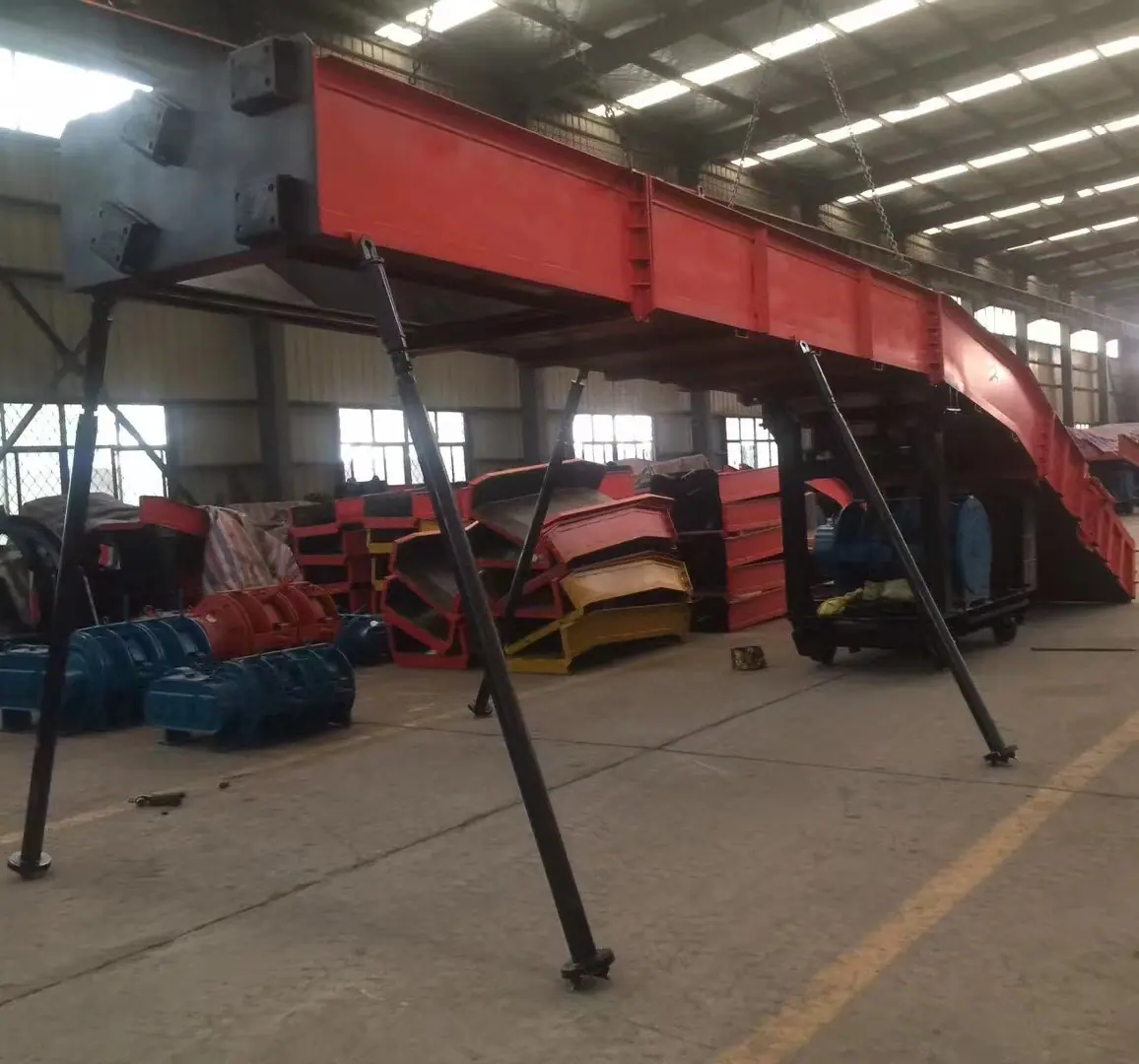

El cargador de rocas con cuchara raspadora tipo puente realiza la operación de carga de rocas tirando de la cuerda principal y la cuerda de cola respectivamente a través de los dos tambores del cabrestante para hacer que la cuchara raspadora se mueva de ida y vuelta para raspar las rocas hacia el canalón, y luego descargarlas en el vagón de mina o skip desde el puerto de descarga del canalón.

Parámetros P60

Volumen de la cuchara/m3: 0.60.

Potencia del motor/kW: 30.

Modelo de cable de acero: 6×19-φ15.5.

Velocidad de tracción de la cuerda principal/m·s-1: 0.85～1.7.

Tipo de cabrestante Cabrestante de doble tambor con engranaje planetario triple Peso/kg: 7200.

 principio de funcionamiento

El cargador de rocas con cucharón raspador utiliza los dos tambores del cabrestante para tirar de la cuerda principal respectivamente, y la cuerda de cola hace que el cucharón raspador se mueva alternativamente para raspar las rocas en el canal y luego descargarlas en el carro de la mina o saltar en el puerto de descarga del canal de descarga, realizando así la operación de carga de rocas.
