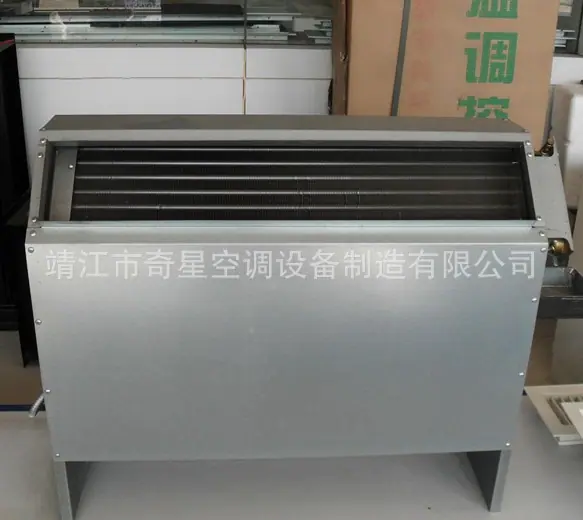

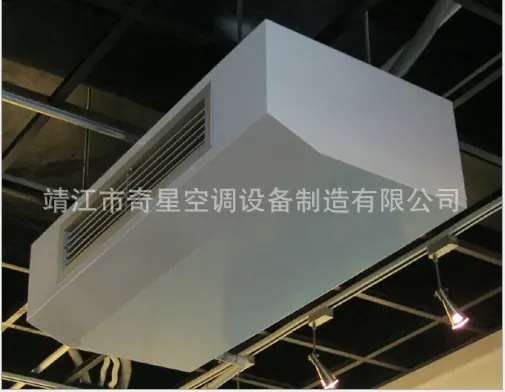

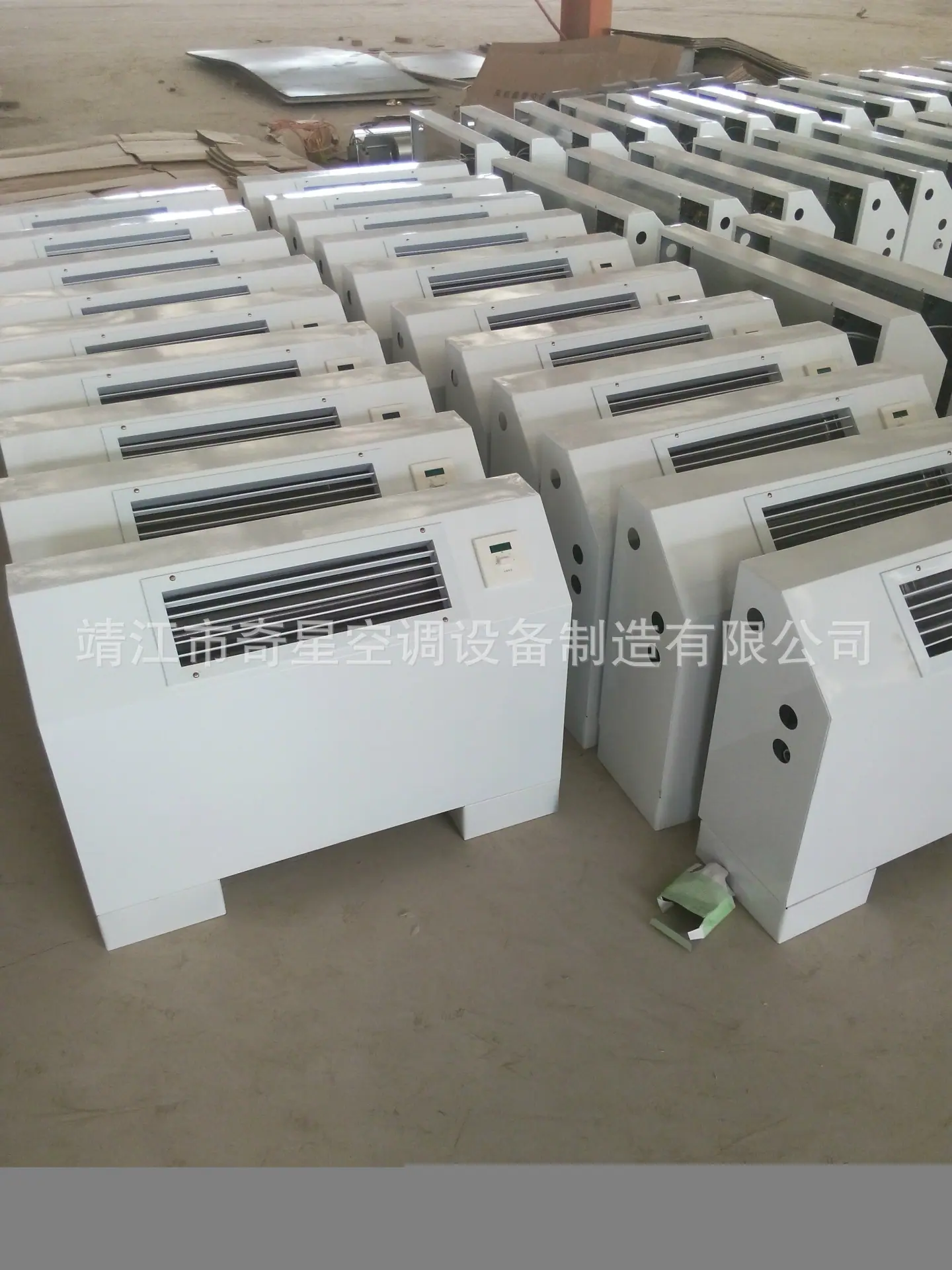

Unidad Fan Coil Empotrada Horizontal Comercial Gran Volumen de Aire Calefacción y Refrigeración Doble Uso Unidad Fan Coil Taller de Fábrica Unidad de Conducto

1. Los parámetros de control principales seleccionados para la unidad son el caudal nominal, la presión estática de salida, la potencia de entrada, la capacidad nominal de enfriamiento, la capacidad nominal de calefacción, el ruidoSonido, resistencia al agua, etc.

2.Unidad de bobina de ventiladorEl caudal de aire de la unidad es de aproximadamente 250~2500 m³/h, y la presión estática de salida es inferior a 100 Pa (las unidades con presión estática de salida superior a 30 Pa son del tipo de alta presión estática).

3. Las especificaciones de la unidad seleccionada deben determinarse por factores como las cargas de enfriamiento y calefacción de la habitación y la relación de calor sensible del aire.

1) Cuando los parámetros del aire exterior y del aire de la habitación son isentálpicos, la unidad fan coil solo soporta las cargas de enfriamiento y calefacción generadas por el cerramiento del edificio y el interior de la habitación;

2) Cuando la entalpía del aire exterior es mayor o menor que la entalpía del aire de la habitación, la unidad fan coil debe añadir o restar una parte de la carga de enfriamiento o calefacción del aire exterior;

3) Cuando la humedad absoluta del aire exterior es menor que la del aire de la habitación y puede soportar completamente la carga de humedad de la habitación, la unidad fan coil solo puede soportar la carga de calor sensible de la habitación y debe configurarse para operación en seco;

4) Cuando la carga de calor sensible de la habitación representa una gran proporción, el caudal de aire de la unidad fan coil debe verificarse mediante el cálculo del balance de calor sensible.

4. Las especificaciones básicas de la unidad a alta velocidad deberán cumplir con las disposiciones de las Tablas 1 y 2.

5. Al seleccionar unidades, se debe considerar la desviación entre el rendimiento real y los valores nominales, y se deben tener en cuenta las siguientes características:

1) La capacidad de enfriamiento nominal de la unidad es generalmente el valor de prueba en condiciones donde la caída de entalpía del aire es igual a 15.9 kJ/kg;

2) La capacidad nominal de calefacción de una unidad de serpentín único es generalmente 1,5 veces su capacidad nominal de refrigeración;

3) Todos los parámetros nominales son valores a la configuración de alta velocidad del ventilador. Durante el diseño, generalmente es aconsejable seleccionar valores basados en la velocidad del viento a velocidad media proporcionada en el catálogo del producto. Si el producto no proporciona datos de valor nominal a diferentes velocidades de viento, consulte la Tabla 3 para la conversión.

Tabla 3 Factores de Conversión de Flujo de Aire

6. Para unidades fan coil en un sistema de agua de dos tubos (aplicable a sistemas de aire acondicionado que solo cambian entre calefacción o refrigeración estacionalmente o por zona de aire acondicionado), configure solo un juego de serpentines, un modelo de doble propósito para calefacción/refrigeración en invierno y verano. Para unidades fan coil en un sistema de agua de cuatro tubos (aplicable a sistemas de aire acondicionado con cambios frecuentes entre calefacción/refrigeración), se debe configurar un modelo combinado con dos juegos de serpentines, uno para calefacción y otro para refrigeración.

7. Para sistemas de aire acondicionado de baja temperatura y almacenamiento en frío, se deben seleccionar unidades con una gran diferencia de temperatura.

8. Actualmente, las unidades fan coil tienen los siguientes tipos de control:

1) Con un interruptor selector de tres velocidades, se puede cambiar entre invierno y verano, y la válvula eléctrica del circuito de agua está vinculada al controlador de temperatura ambiente para implementar el control automático;

2) Con un interruptor selector de tres velocidades, se puede cambiar entre invierno y verano, y el ventilador se puede encender y apagar mediante el controlador de temperatura ambiente para implementar un control semiautomático;

3) Con solo el interruptor selector de tres velocidades, se implementa el control manual.

4) Control de velocidad del ventilador sin escalonamientos.

De acuerdo con los requisitos de las normas de ahorro energético, se debe adoptar un método de control que combine válvulas termostáticas eléctricas y operación de ventilador de tres velocidades.

9. Al seleccionar productos, se debe prestar atención a tres aspectos: el ruido, la condensación y la calidad del motor acoplado. Estos son los artículos con más problemas de calidad encontrados en las inspecciones aleatorias actuales.

10. Los métodos de marcado para unidades fan coil difieren a nivel nacional e internacional, por lo que se requiere atención y diferenciación durante el diseño y la selección.

1. Se debe instalar un filtro en la entrada de suministro de agua de la unidad. No se permite que las aguas residuales pasen a través de los serpentines al purgar las tuberías principales del sistema de agua refrigerante. Se debe instalar un dispositivo de purga de aire en el punto más alto de las conexiones de tubería de los serpentines, y se debe instalar un dispositivo de drenaje en el punto más bajo.

2. La tubería de drenaje de condensados de la unidad fan coil debe tener una cierta pendiente y se debe asegurar que el agua no se acumule en la bandeja de goteo.

3. Para la instalación de unidades fan coil, por favor, consulte los planos de diseño de norma nacional 01K403 "Instalación de Fan Coil".

Normas de productos

GB/T19232-2003 "Unidad fan coil"

Estándar de Ingeniería

GB50243-2002《Especificación para la Aceptación de Calidad de la Construcción de Ingeniería de Ventilación y Aire Acondicionado》

01K403《Instalación de Unidad Fan Coil》
