Taladro de Mano Neumático Portátil Zqsj-140 Taladro Anti-Retorno Columna de Soporte Taladro

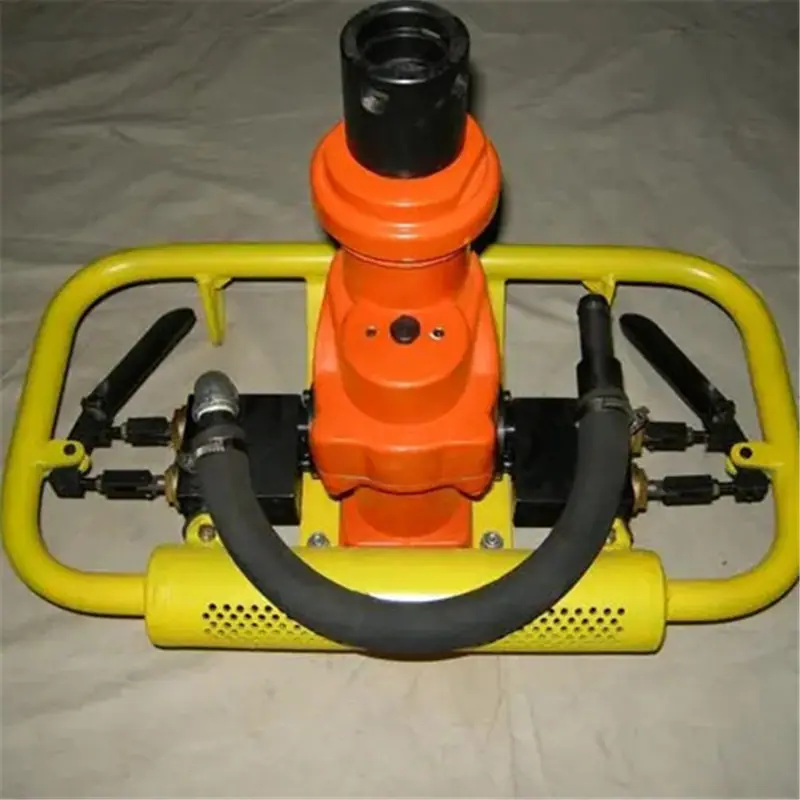

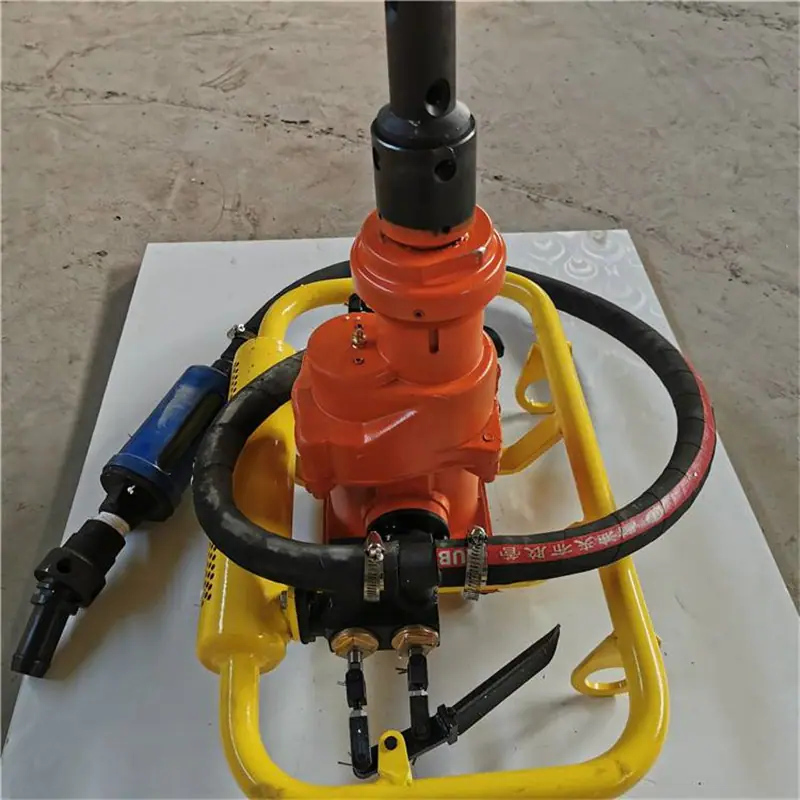

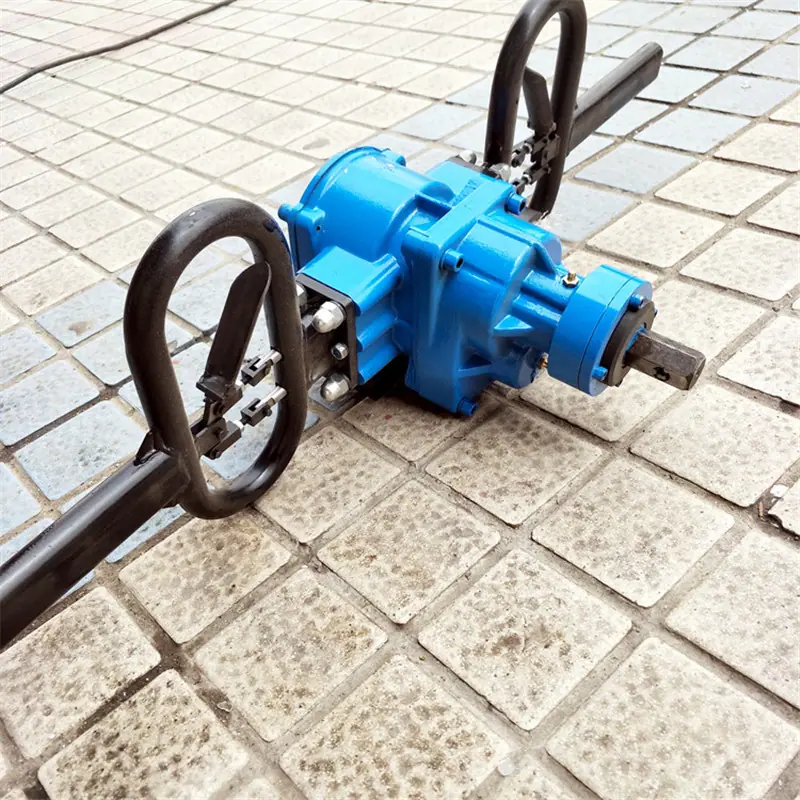

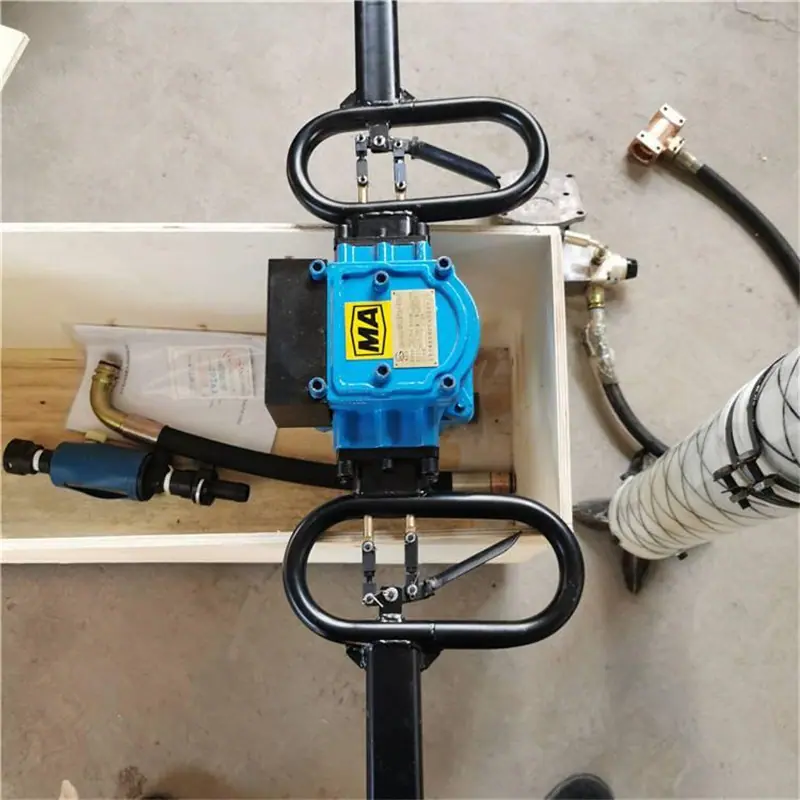

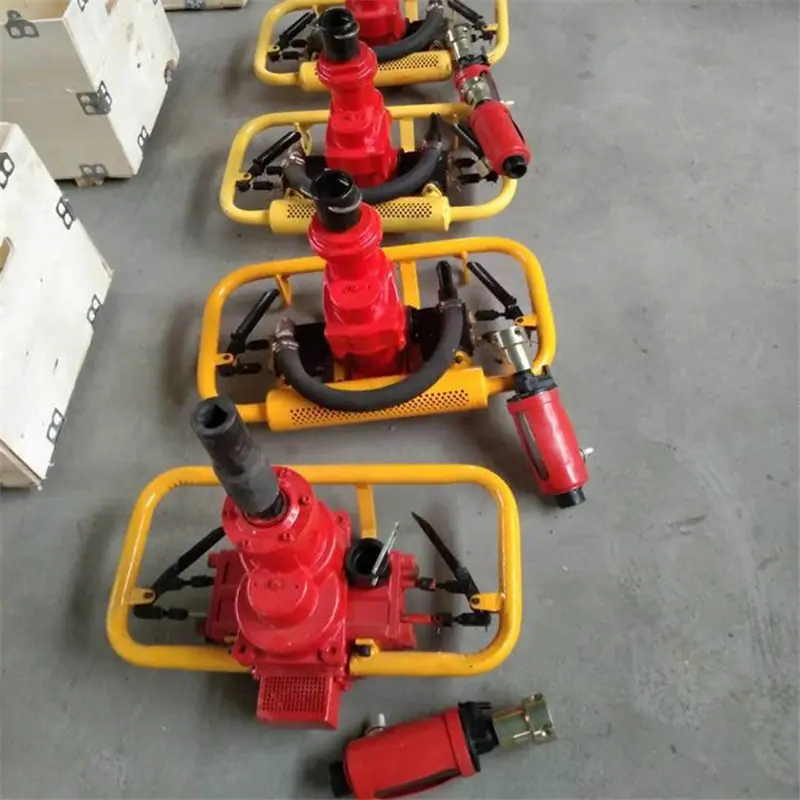

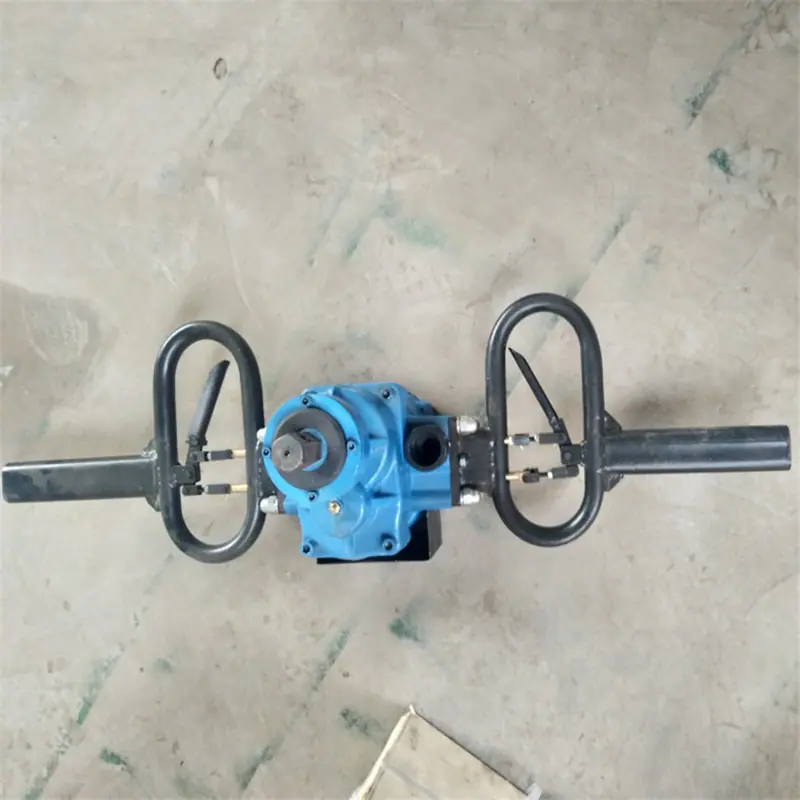

Taladro Neumático Portátil Antiexplosión ZQSJ-140

Especificaciones del producto:

El taladro neumático de mano portátil tipo ZQSJ-140/4.1 con soporte de columna motorizada es portátil. Presenta características a prueba de explosiones, alto torque, funciones de rotación hacia adelante y hacia atrás, alta velocidad, peso ligero, alta eficiencia, estructura simple y mantenimiento conveniente. Fue desarrollado combinando el entorno de uso real y los requisitos de las minas de carbón de China. Es adecuado para perforar agujeros para detección de estructura geológica, agujeros de capa de carbón, agujeros de exploración y drenaje de agua, agujeros de extracción de gas, inyección de cuerpo de carbón, agujeros de alivio de presión, agujeros de avance para avance de galería y agujeros de soporte de pernos de galería, así como otros propósitos especiales.

El equipo de perforación manual neumático ZQSJ-140/4.1 con soporte de techo funciona con aire comprimido. El aire comprimido entra al brazo de control a través de una copa de aceite. Al tirar de la manija del brazo de control, se inyecta aire comprimido en el motor, lo que hace girar el engranaje del motor. Después de dos etapas de reducción, la salida del eje principal impulsa la broca a través del manguito de perforación para que gire y trabaje.

Parámetros de rendimiento:

No.     Parámetros Básicos de Rendimiento       Unidad       Valor del Parámetro

1         Presión de Trabajo        MPa      0.4～6.3

2         Presión nominal        MPa        0.50

3         Par nominal        N/m        140

4         Velocidad nominal       r/min       280

5         Velocidad sin carga       r/min        660

6        Potencia de salida grande      kW          4.1

12         Consumo de aire        m3/min        5

13       Nivel de Presión Sonora del Ruido  dB(A) ≤108 Nivel de Potencia Sonora dB(A) ≤118

14          Peso de la máquina          kg           19

15 Tamaño de broca mm □13、□18、□26

Procedimientos de Operación y Precauciones

Todos los operadores del martillo perforador de mano motorizado ZQSJ-140/4.1 deben primero familiarizarse con los siguientes procedimientos de operación y precauciones para garantizar una operación segura.

1) Asegure la estabilidad del techo y las costillas antes de operar el equipo de perforación.

2) Antes de la operación, todos los interruptores de operación están en la posición "Apagado".

3) Asegúrese de que las líneas de aire estén limpias.

4) Nunca toques la tubería de perforación giratoria con las manos.

5) La posición del operador debe estar detrás del brazo de control de la plataforma de perforación.

6) Cuando la broca se atasca, se generará un gran par de giro inverso. El operador debe operar con cuidado para prevenir esguinces.

7) Agregue suficiente aceite lubricante a la copa de aceite. No opere el equipo de perforación si no hay suficiente aceite lubricante.

8) Durante el proceso de perforación, la sarta de perforación y el equipo de perforación no deben estar inclinados relativamente.

9) Antes de iniciar cada turno, se debe verificar la cantidad de inyección de aceite del lubricador. Generalmente, se consumen de 0.5 a 1 ml de aceite por metro cúbico de aire comprimido.

10) Durante las operaciones de perforación, el filtro en el extremo de admisión de aire del equipo de perforación debe inspeccionarse y limpiarse regularmente. Es mejor no usar el equipo de perforación sin filtro. La resistencia a la presión de la junta de tubería conectada al equipo de perforación debe coincidir con la de la tubería.

11）Una vez finalizada la perforación, el equipo de perforación debe retirarse de la cara de trabajo. Está estrictamente prohibido tirarlo o golpearlo al azar. Es bueno colgarlo en las paredes laterales de la galería.

Preparación antes de usar:

1) Antes de usar, el personal relevante debe estudiar detenidamente el "Manual de Usuario del Taladro Manual de Soporte de Techo Motorizado ZQSJ-140/4.1" y dominar el rendimiento, la estructura y los métodos de operación del taladro.

2) Aclarar el propósito del equipo de perforación después de que se baja al pozo. Cuando se utiliza para perforar pozos de exploración de gas o agua y pozos de drenaje, se deben preparar los tubos de perforación y las brocas correspondientes. Al mismo tiempo, verifique si el buje guía de perforación que coincide con el equipo de perforación es compatible.

3) Revise las conexiones entre todas las partes de esta máquina para asegurarse de que estén firmes.

4) Compruebe el funcionamiento de la llave de la perforadora para asegurarse de que sea flexible y fiable.

5) Llene el aceitador con suficiente aceite lubricante.

6) Antes de perforar, haz funcionar la máquina en vacío para comprobar si la rotación del motor y la transmisión de engranajes son normales. Solo después de confirmar que son normales puedes iniciar la operación.

Operación de taladrado:

1) Antes y durante el turno, se debe revisar frecuentemente el nivel de aceite en la copa de aceite. Si se encuentra que el nivel de aceite es insuficiente, se debe agregar aceite lubricante de inmediato.

2) Conecte la fuente de aire del equipo de perforación.

3) Verifique el sistema de suministro de gas.

4) Asegúrese de que el interruptor de control esté en la posición "Apagado".

5) Verifique si la broca está afilada y la barra de perforación está recta.

6) Compruebe la conexión normal de la sarta de perforación.

7) Gire la manija derecha en sentido horario, la barra de perforación gira en sentido horario y comience a perforar.

8) Después de completar la perforación, tire de la manija izquierda, la barra de perforación gira en sentido contrario a las agujas del reloj y retire la barra de perforación.
