Rectificadora de Perfilado para Rieles de Acero de Combustión Interna Fmg-4.4II, Máquina Rectificadora de Rieles de Acero para Minas de Carbón, Rectificadora de Perfilado de Combustión Interna

La rectificadora de rieles FMG-4.4Ⅱ es una máquina pequeña que se utiliza para perfilar la cabeza del riel después de la soldadura y la reparación de daños. Esta máquina es adecuada para rectificar diversos tipos de rieles de 43-75 kg/m en la base o en la obra, así como para la reparación de la cabeza del riel. Con dispositivos auxiliares, también puede realizar rectificado plano largo y rectificado de desgaste ondulado. Es ideal también para tender líneas sin costura de gran longitud, reparar rieles rotos y liberar tensiones. Esta máquina tiene un diseño razonable, una estructura compacta, un funcionamiento flexible y un fácil acceso. Utiliza motores de gasolina importados, presenta una baja tasa de fallos, un rendimiento fiable, es ideal para operaciones de campo y cuenta con un avanzado rendimiento técnico. Tras el rectificado, los rieles no solo quedan lisos, sino que también pueden recuperar el perfil original de la cabeza del riel, lo que aumenta la estabilidad y la seguridad del tren.

Estructura del producto de la rectificadora de rieles de perfil de combustión interna:

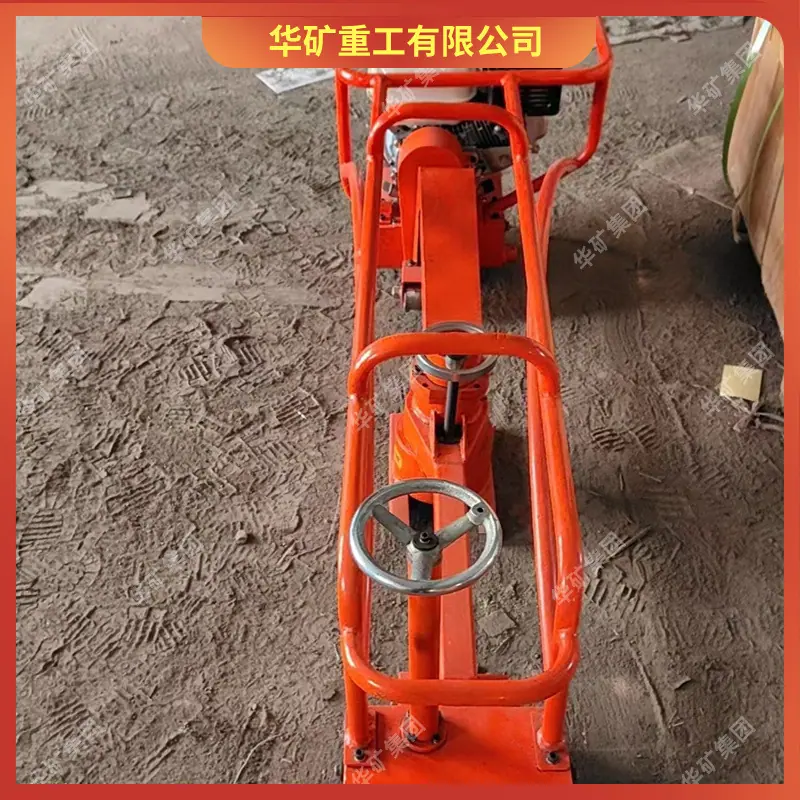

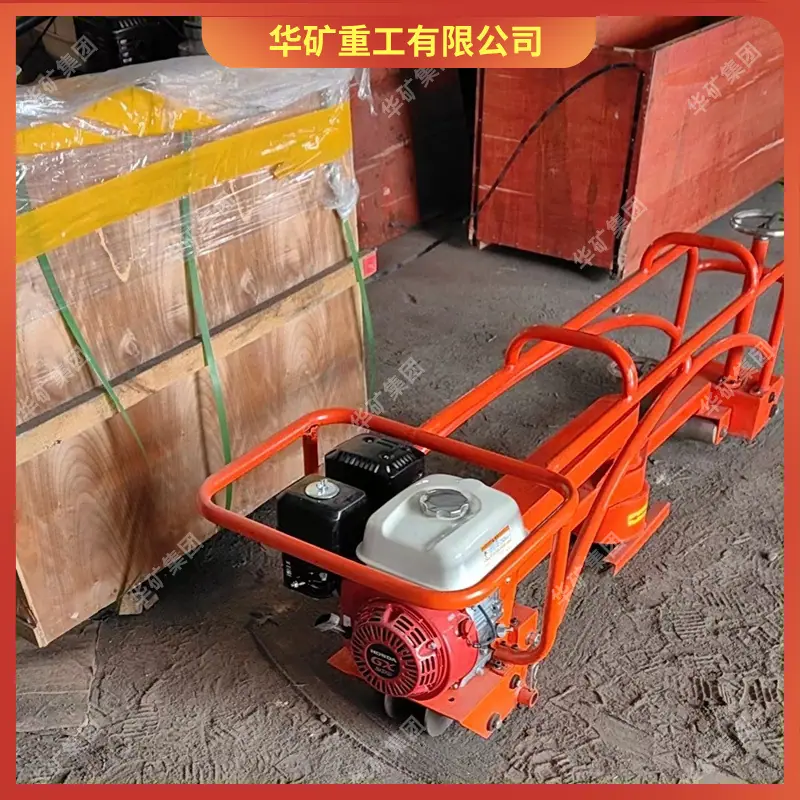

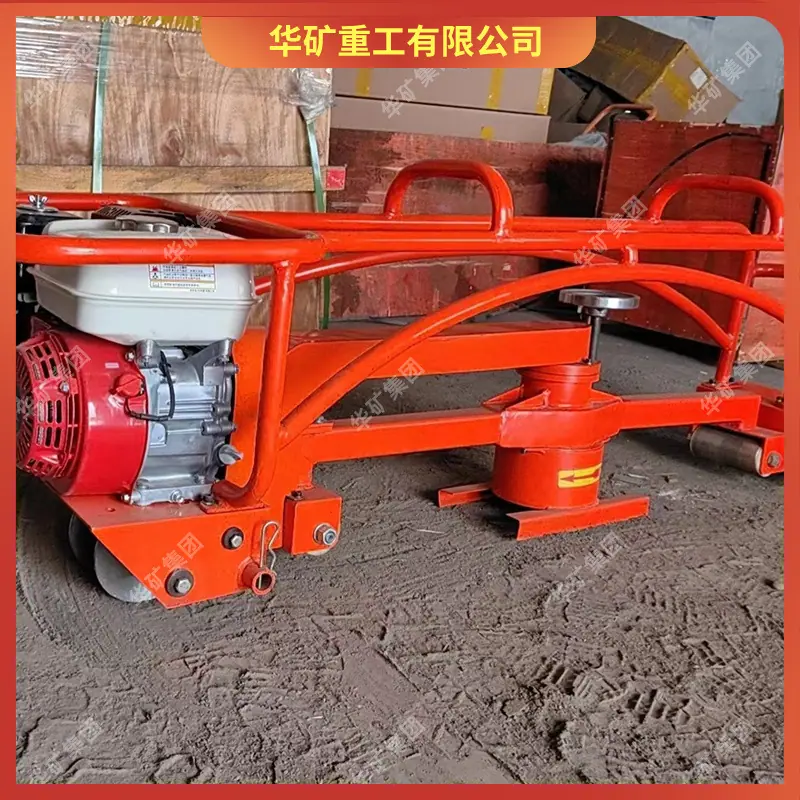

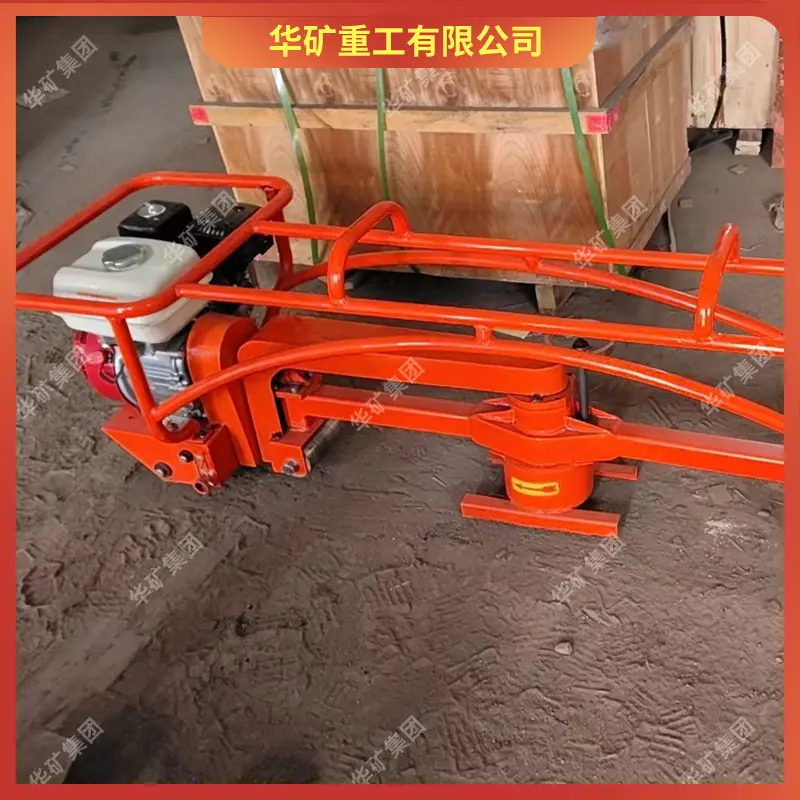

La rectificadora de rieles de perfil FMG-4.4Ⅱ se compone principalmente de un bastidor, ruedas guía, rodillos horizontales (ruedas de perfil), un motor (o motor eléctrico), un mecanismo de alimentación, un cabezal de rectificado y un mango de operación.

Principio de funcionamiento de la rectificadora de rieles de perfil de combustión interna:

Durante el rectificado, el motor de gasolina o eléctrico impulsa el eje de transmisión, y el cabezal de rectificado gira a través del dispositivo de transmisión. Durante el rectificado, se gira el volante de avance del cabezal para ajustar la velocidad de avance, y se acciona la manija para impulsar la rectificadora longitudinalmente sobre el riel y rectificar la banda de rodadura. Simultáneamente, el bastidor gira 90° para rectificar el filete y el borde de trabajo del riel. El rodillo horizontal y la rueda guía trabajan conjuntamente para completar el rectificado del contorno del riel.

Parámetros del producto de la rectificadora de rieles de perfil de combustión interna:

1. Tipo de potencia: Motor de gasolina de 5,2 kW (importado)

2. Velocidad máxima del cabezal de rectificado: 4000 r/min

3. Especificaciones y modelos de muelas abrasivas: Φ150×Φ55×70

4. Recorrido de la muela abrasiva: 60 mm

5. Ángulo de inclinación de la muela abrasiva: 0~90°

6. Cantidad de alimentación por vuelta del volante de alimentación: 1,35 mm

7. Peso de la máquina: 62 kg

8. Dimensiones totales: 1500 mm × 630 mm × 760 mm
