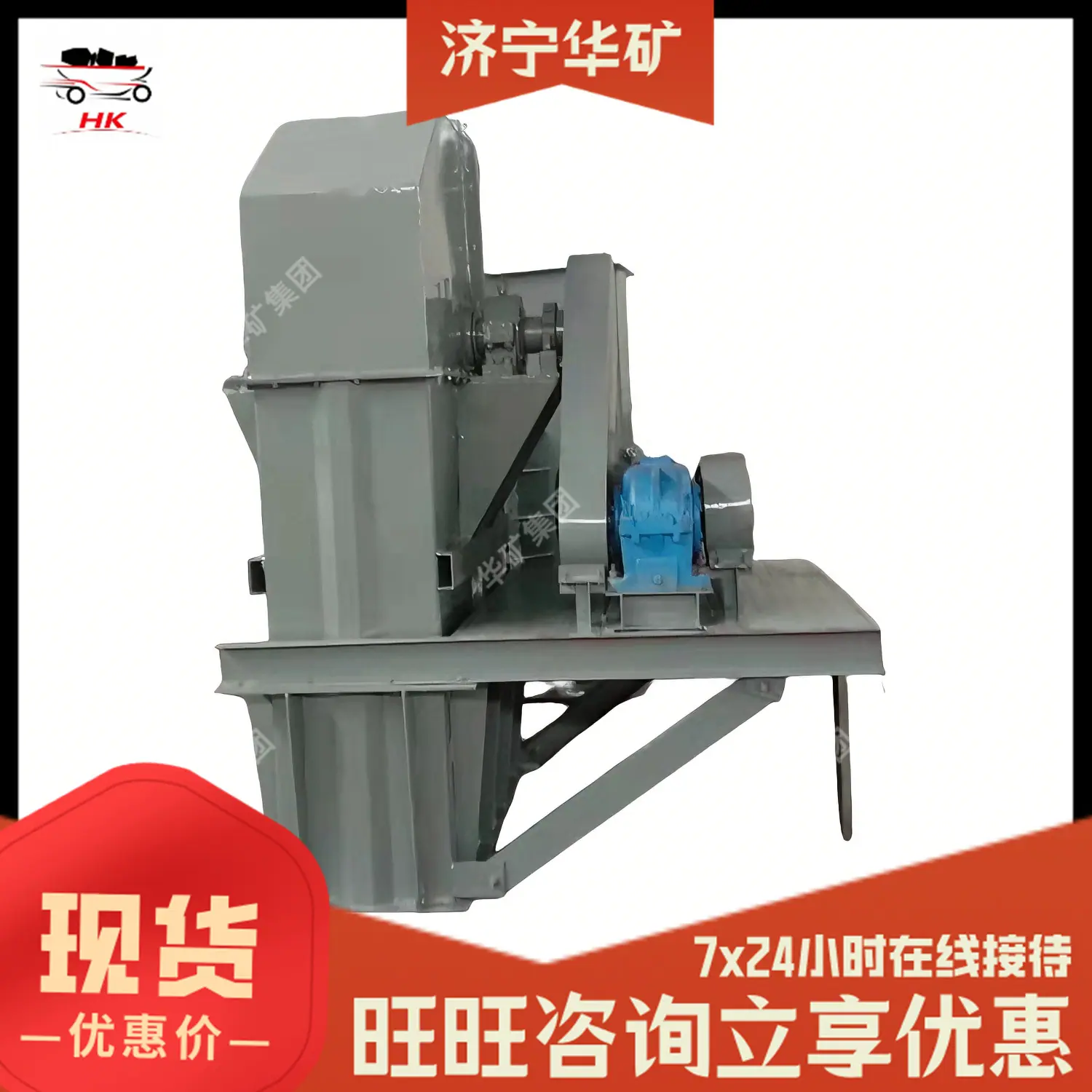

Elevador de cangilones por banda Equipo de elevación vertical Elevador de cangilones por banda Tipo Th1000

El elevador de cangilones es ideal para elevar cargas desde lugares bajos hasta altos. Tras introducir el material en la tolva a través de la mesa vibratoria, la máquina funciona automáticamente de forma continua para transportarlo hacia arriba. La velocidad de transporte se puede ajustar según el volumen transportado y la altura de elevación se puede seleccionar según las necesidades. La tolva es de diseño y fabricación propios. La tolva de PP no tóxica hace que este tipo de elevador de cangilones sea muy utilizado. Todos los tamaños se diseñan y fabrican según las necesidades reales. Está diseñado para adaptarse a la envasadora vertical y a la dosificadora computarizada. Es adecuado para elevar y alimentar productos como alimentos, medicamentos, productos químicos industriales, tornillos, tuercas, etc. El arranque y parada automáticos de la máquina se controlan mediante el reconocimiento de señales de la envasadora.

principio de funcionamiento

La tolva recoge el material del almacén inferior, lo eleva a la parte superior mediante una cinta transportadora o cadena y, tras pasar por la rueda superior, gira hacia abajo. El elevador de cangilones vierte el material en la artesa receptora. La correa de transmisión del elevador de cangilones accionado por correa suele ser de goma y se instala en el rodillo impulsor superior o inferior y en los rodillos redireccionadores superiores e inferiores. El elevador de cangilones accionado por cadena suele estar equipado con dos cadenas de transmisión paralelas, un par de ruedas dentadas de transmisión en el lado superior o inferior y un par de ruedas dentadas redireccionadoras en el lado inferior o superior. Los elevadores de cangilones suelen estar equipados con una carcasa para evitar la acumulación de polvo en su interior.

Elevador de cangilones: Ideal para elevar materiales de lugares bajos a altos. Tras introducir los materiales en la tolva a través de la mesa vibratoria, la máquina funciona automáticamente de forma continua y los transporta hacia arriba.

Componentes principales

Un elevador de cangilones consta de un cangilón, una unidad de accionamiento, rodillos (o ruedas dentadas) superior e inferior, una banda (o cadena de tracción), un dispositivo tensor y una carcasa [1].

Componentes de tracción

(1) Correa de caucho:

Se fija a la boca de la banda mediante tornillos y juntas elásticas. La banda es de 35 a 40 mm más ancha que el cangilón. Generalmente, la banda transporta materiales con una temperatura que no supera los 60 °C, y la banda resistente al calor puede transportar materiales con una temperatura que alcanza los 150 °C.

Elevador de cangilones

Elevador de cangilones

(2) Cadena:

La cadena simple se fija a la pared trasera de la tolva; la cadena doble se conecta a ambos lados de la tolva. Los polipastos de cadena utilizan cadenas simples cuando el ancho de la tolva es de 160-250 mm, y cadenas dobles cuando el ancho de la tolva es de 320-630 mm. La principal desventaja es el alto desgaste entre los eslabones de la cadena, lo que aumenta el número de mantenimientos.

(3) Rueda dentada:

La rueda dentada de accionamiento del elevador de cangilones. La rueda dentada se utiliza para engranar con los bloques de paso preciso de la cadena de eslabones o el cable. Es un engranaje sólido o de radios que engrana con la cadena de rodillos para transmitir el movimiento.

Diseño de la forma de los dientes de la rueda dentada: La forma de los dientes de la rueda dentada debe garantizar que el eslabón de la cadena entre y salga del engrane con suavidad, minimizar el impacto y la tensión de contacto del eslabón durante el engrane y ser fácil de procesar. El material de la rueda dentada debe garantizar que los dientes del engranaje tengan suficiente resistencia y resistencia al desgaste, por lo que la superficie de los dientes de la rueda dentada generalmente se trata térmicamente para alcanzar cierta dureza.

tolva

(1) Cubo cilíndrico:

El cucharón profundo y la boca del cucharón están inclinados, la profundidad es grande, se usa para transportar materiales granulares que están secos, tienen buena fluidez y son muy fáciles de derramar.

(2) Tolva Poco Profunda:

La boca está inclinada y es poco profunda, se usa para materiales granulares húmedos y fluidos.

（3）Tolva Profunda:

Los materiales en cubetas profundas generalmente son más secos y tienen mejor fluidez.

(4) Tolva Triangular:

El material generalmente se descarga por gravedad direccional.

(5) Cubo de punta afilada:

Su pared lateral se extiende más allá de la placa inferior para formar una nervadura. Al descargar, el material se puede descargar a lo largo de la ranura formada por la nervadura y la placa inferior del cucharón. Es adecuado para transportar materiales viscosos y pesados en bloques.

característica principal

El elevador de cangilones es un tipo de equipo de transporte para elevar materiales verticalmente. Tiene ventajas como estructura simple, bajo costo de mantenimiento, alta eficiencia de transporte, alta altura de elevación, operación estable y amplio rango de aplicación.

(1) La potencia de accionamiento es pequeña. Utiliza un método de alimentación por flujo, un método de descarga por inducción y una tolva de gran capacidad y disposición densa. Durante la elevación del material, casi no hay reflujo ni excavación de material, por lo que la potencia ineficaz es baja.

(2) Amplio rango de elevación, este tipo de polipasto tiene pocos requisitos sobre el tipo y las características de los materiales. No solo puede elevar materiales pulverulentos y de gránulos pequeños en general, sino también materiales altamente abrasivos. Tiene buen sellado y causa poca contaminación ambiental.

(3) Buena fiabilidad operativa. Los principios de diseño avanzados y los métodos de procesamiento garantizan la fiabilidad del funcionamiento de toda la máquina, con un tiempo medio entre fallos superior a 20.000 horas. Alta altura de elevación. El polipasto funciona suavemente, logrando así una mayor altura de elevación.

(4) Larga vida útil. El alimentador del elevador utiliza un método de flujo continuo, eliminando la necesidad de cangilones para extraer material. Esto resulta en muy poca compresión y colisión entre los materiales. La máquina está diseñada para garantizar un derrame mínimo durante la alimentación y la descarga, reduciendo el desgaste mecánico.

Capacidad de transporte: Tipo TD: 4~238m³/h Tipo TH: 35~185m³/h Tipo TB: 20~563m³/h TH800 y TH1000 tienen una capacidad de transporte aún mayor.
