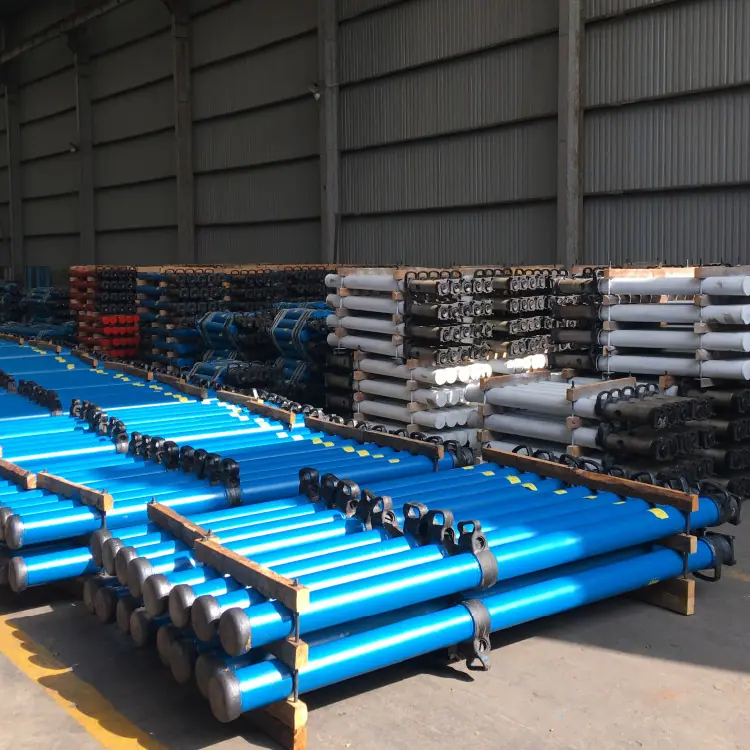

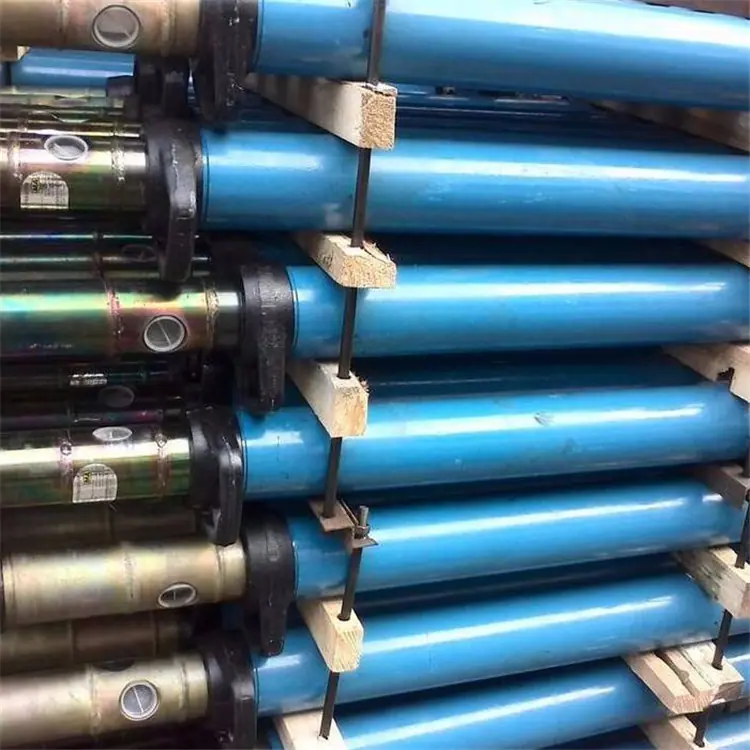

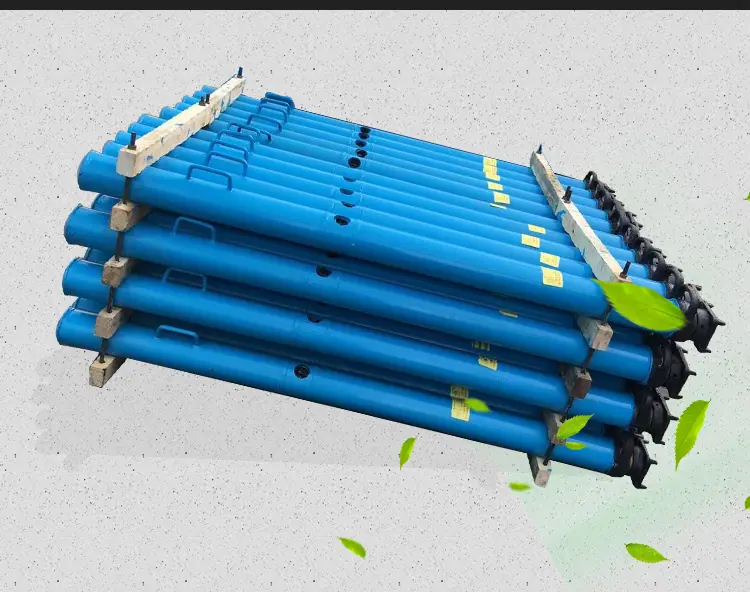

Puntal hidráulico simple para mina de carbón en suministro en stock diámetro multicilíndrico 0.6- 4.2 m puntal hidráulico simple de suspensión

El puntal hidráulico simple suspendido es un tipo de puntal hidráulico simple de inyección externa, pero tiene una ventaja muy significativa sobre los puntales hidráulicos simples de inyección externa. Es decir, el puntal hidráulico simple tipo DWX utiliza el principio de la tecnología de suspensión de pistón, y la fuerza de suspensión alcanza cuatro quintas partes de la resistencia de trabajo, mientras que la fuerza sobre el puntal es solo una quinta parte. La válvula de tres vías de la serie de puntales suspendidos tipo DWX se encuentra en el cuerpo de la manija. Al inyectar líquido, la válvula de tres vías no se eleva con la elevación de la barra del pistón del puntal, lo que hace que la operación sea conveniente, segura y confiable.

Cada especificación del puntal de suspensión simple de gran carrera tipo DWX puede reemplazar de 2 a 5 especificaciones de la serie de puntales tipo DW, reduciendo la variedad de especificaciones, aportando comodidad a la gestión de puntales y también disminuyendo los costos de equipo y los costos de gestión de los puntales.

Productos para usar con puntales hidráulicos de simple efecto: Pistola de inyección para minería, válvula de tres vías, dispositivo de retracción, dispositivo de extensión, viga metálica de techo, bomba de emulsión, etc.

Características del puntal hidráulico simple suspendido

1. El soporte hidráulico de acción simple suspendido tiene una gran resistencia a la carga excéntrica y estabilidad.

2. El soporte hidráulico de acción simple suspendido es ligero, tiene un amplio rango de trabajo, buena fiabilidad y es cómodo de usar.

3. Bajos costos de reparación y mantenimiento: El puntal hidráulico simple suspendido utiliza el principio de sellado por compensación y tecnología de expansión de sellado, lo que puede reducir la frecuencia de reemplazo de los anillos de sellado y disminuir los costos de mantenimiento.

4. Los puntales hidráulicos simples suspendidos se pueden usar en el agua. Generalmente, el equipo no es adecuado para su uso en agua ácida o alcalina. Sin embargo, los puntales hidráulicos simples suspendidos tienen una capa protectora resistente a la corrosión y al desgaste en su superficie, lo que permite que el equipo esté libre de cualquier corrosión y contaminación en el agua. Además, los puntales hidráulicos simples suspendidos son equipos respetuosos con el medio ambiente y se pueden utilizar en diversos campos.

Principio de funcionamiento del soporte hidráulico individual suspendido:
El principio de funcionamiento del soporte hidráulico de acción simple suspendido incluye cuatro etapas: elevación, soporte inicial, soporte de carga y retracción, a saber:
Proceso de Ascenso y Soporte Inicial de Soporte Hidráulico de Columna Única Suspendido
Durante el proceso de elevación, inserte la pistola de inyección del sistema de tuberías en el cuerpo de la válvula de llenado de aceite de la válvula de tres vías, coloque el manguito de bloqueo y opere la pistola de inyección. El líquido a alta presión de la estación de bombeo abre la válvula de retención tipo bola en la válvula de tres vías a través de la punta de la pistola de inyección, entra en el soporte y obliga al pistón a subir.
Proceso de retracción de soporte hidráulico simple suspendido
Al retraer el soporte, inserte la manija de descarga en el orificio de descarga del cilindro de válvula derecho de la válvula de tres vías. Gire la manija de descarga para forzar la camisa de la válvula, el tornillo de conexión, el cuerpo de la válvula de inyección de aceite y otros componentes a moverse axialmente como un todo, comprimiendo el resorte de la válvula de descarga. La junta de la válvula de descarga se separa de la superficie de sellado del cilindro de válvula izquierdo, abriendo la válvula de descarga. El fluido de trabajo en la cavidad del soporte se rocía en el relleno a través del cilindro de válvula izquierdo, y el vástago del pistón se retrae bajo la acción de la gravedad y el resorte de retorno. La retracción del soporte se completa.
