Máquina automática de serigrafía Máquina de serigrafía de plato giratorio plano Máquina de serigrafía para material de zapato y empeine de zapato Fabricante directo
1. Introducción del producto:
Esta máquina de serigrafía rotativa de precisión se utiliza principalmente para imprimir: pantallas táctiles de teléfonos móviles, placas guía de luz OGS/TP/CG/LTD vidrio, PCBs, LCDs, aceite verde líquido, láminas de luz fría, películas, teclados, acrílico, paneles de teléfonos móviles, paneles táctiles, placas guía de luz, láminas difusoras, placas de identificación, cerámica, papelería, y serigrafía de precisión de productos pequeños de película/lámina/tablero, como circuitos flexibles (FPC), decoración en molde (IMD), interruptores de membrana, tiras de prueba biológicas, etc.
1. Esta imprenta tiene las siguientes características:
1. El levantamiento del marco de la pantalla es impulsado por un cilindro, combinado con postes guía de alto rendimiento. El levantamiento del marco de la pantalla es guiado por postes guía, lo que hace que la impresión sea más estable y suave, y la precisión de impresión sea mayor.
2. El bastidor base de impresión utiliza un motor paso a paso, funciona rápidamente, se posiciona con precisión y la carrera/velocidad/dirección se configuran digitalmente.
3. La base de impresión está formada por aluminio fundido a presión integrado, con una estructura simple. El soporte de la rasqueta utiliza un cilindro con postes guía para la guía, asegurando una operación estable y suave con alta precisión. La rasqueta y la cuchilla de tinta están formadas por aluminio extruido integrado, presentando una estructura simple, facilidad de uso y rendimiento estable.
4. La mesa giratoria es impulsada por un divisor de leva de alta precisión de Taiwán, asegurando un posicionamiento repetitivo preciso y rápido. La mesa cuenta con un micrómetro para ajuste fino (carrera ±6 mm) y una superficie de succión por vacío, que posiciona con precisión los productos y evita que se suelten durante la rotación. La mesa giratoria está fundida integralmente de aluminio, ofreciendo una estructura estable y una excelente rigidez. La precisión de planitud de la superficie de la mesa es de 0.1 mm.
5. Descarga robótica: La descarga robótica se puede configurar para reducir la productividad y mejorar la eficiencia de la producción. La máquina se conecta a la línea de producción y puede descargar materiales directamente a ella. Se puede personalizar según las necesidades del cliente.
6. Adopta un control PLC avanzado y un control de interfaz hombre-máquina digital, que puede configurar una variedad de funciones y parámetros operativos, lo que favorece la digitalización y estandarización de las operaciones y la humanización.
7. Se pueden instalar barras de seguridad y cortinas de luz de seguridad para garantizar la seguridad personal de los operadores.
8. El filtro de agua sin aceite y el grupo regulador de presión no producen contaminación por niebla de aceite de escape y son adecuados para su uso en habitaciones sin polvo.
9. Función de almacenamiento de configuración del programa funcional, téngala en cuenta para el próximo uso.
2. Parámetros técnicos:
Nombre de la Máquina: Máquina de Serigrafía con Detección Automática Máquina de Serigrafía de Plato Giratorio Plano Máquina de Serigrafía para Material de Zapato Parte Superior de Zapato
1、Color de Impresión 1 Color (Se pueden sobreimprimir múltiples colores)
2. Ciclo único Puede
3. Ejercicio continuo Puede
4、Conteo de artículos Lata
5、Retraso para cada parte Sí (ajustable)
6、Velocidad de Impresión 1500 veces/hora
7、Tamaño máximo de marco 450mmX750mm
8、Área Máxima de Impresión 250mmX400mm
9、Tamaño de la mesa de trabajo 300mmX450mm
10、Diámetro del plato giratorio ¢845mm
11. Estaciones de trabajo 4 estaciones
12、Carrera del robot 500 mm
13、Altura máxima de la pieza de trabajo 80mm
14、Recorrido de bajada del cuadro 120mm
15. Carrera izquierda y derecha del rascador 350 mm
16. Rasqueta, rasqueta de aceite carrera arriba y abajo 40 mm
17、Cantidad de ajuste longitudinal y transversal de la mesa de trabajo ±6mm
18、Método de recogida Succión por vacío o agarre con los dedos
19、Accionamiento de Elevación Accionamiento por Cilindro
20、Sistema de Control PLC
21、Voltaje de Control CC24V
22、Voltaje de alimentación CA220V 50/60Hz
23、Carga Conectada 3.5KW
24、Presión de trabajo Mpa 0.4-0.6Mpa
25、Consumo de Aire por Ciclo 3.0L
26、Dimensiones externas del cuerpo de la máquina 1160mm（L）*1450mm(W)*1600mm(H）
27、Peso 360 KG
III. Rendimiento de Seguridad en la Operación de la Máquina:
La máquina de serigrafía rotativa de precisión YX2030P-4R cumple con las últimas especificaciones de ingeniería y es absolutamente confiable cuando se usa según sea necesario. La máquina está equipada con un botón de parada de emergencia: cuando ocurre una emergencia, presione el botón de parada de emergencia y la máquina se apagará inmediatamente. Regrese a la posición inicial y, cuando la situación se resuelva, gire el botón de parada de emergencia para iniciar de forma segura y reanudar la operación normal.
4. Cosas a tener en cuenta:
(1)、Cuando la máquina necesite ser movida o reparada, se debe cortar el suministro de energía y el suministro de aire.
(2) Al ajustar o limpiar el rascador de aceite, siga los pasos.
(3) Mejorar la concienciación sobre prevención de incendios y equipar con equipo contra incendios.

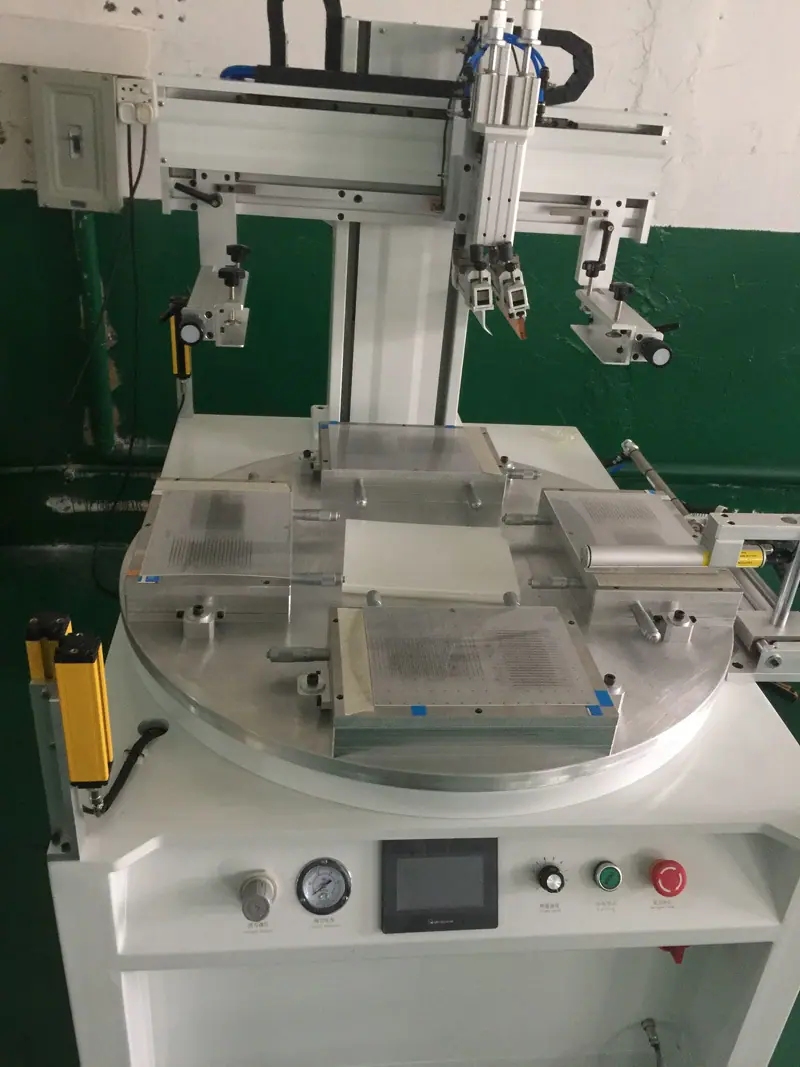

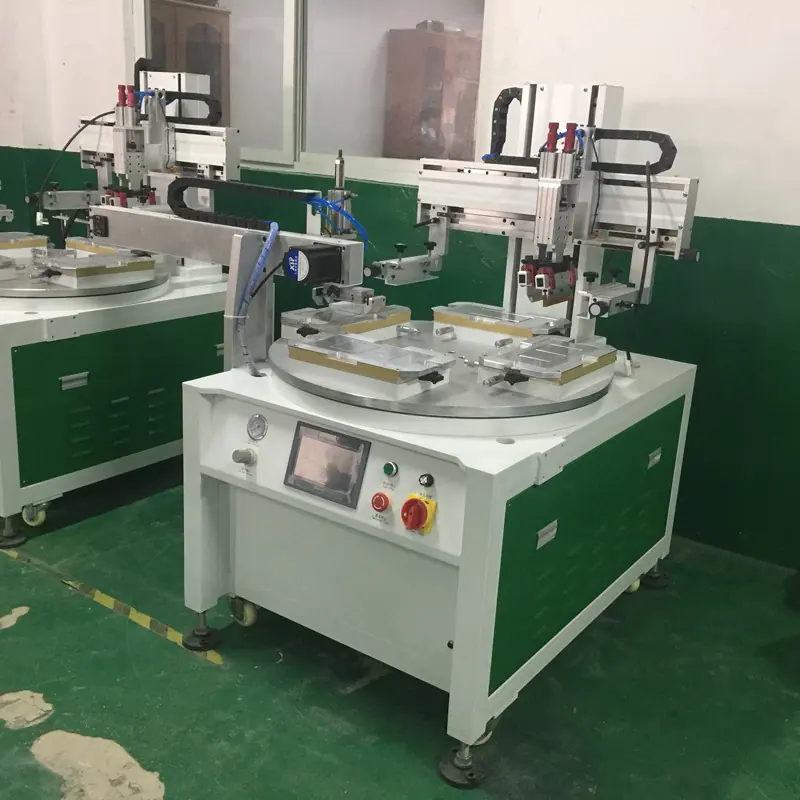

Máquina de serigrafía con detección automática Máquina de serigrafía con plato giratorio plano Máquina de serigrafía para material de zapato y empeine de zapato Diagrama de objeto real:
