Calibrador de Galga de Vía Fabricantes de Marca Cotización de Venta Calibrador de Galga de Vía

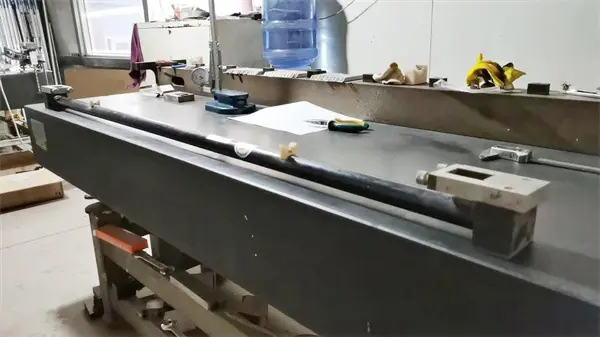

El calibrador de ancho consta de una parte de medición de ancho y una parte de medición horizontal (peralte). La parte de medición de ancho utiliza un bloque de medición móvil y fijo para tomar el ancho como la referencia de longitud del punto de 1435 mm del ancho. El ajuste de 1410 mm a 1470 mm se puede lograr ajustando el volante. Durante el ajuste, la posición correspondiente se puede leer claramente en la regla de ancho, y el tornillo de bloqueo de la regla de ancho se utiliza para bloquear la posición. La medición adopta un mecanismo de elevación de engranaje y cadena. Durante el funcionamiento, tire del volante y gírelo para ajustar la posición relativa del bloque de medición de peralte. Ajuste al punto más bajo como la posición cero horizontal, y la carrera de ajuste del bloque de medición es de 0 mm a 185 mm. Durante el ajuste, la posición correspondiente se puede leer claramente en la regla, y el tornillo de bloqueo de la regla de peralte se utiliza para bloquear la posición. El mecanismo móvil de este calibrador adopta guías importadas para garantizar la precisión relativa del proceso de movimiento, y todos los bloques de medición y componentes estructurales son.
Principales indicadores técnicos del calibrador de ancho de vía
1. Nivel de precisión: Nivel I;
2. Rango de medición del ancho de vía: (1410~1470)mm;
3. Rango de medición horizontal (peralte): (0～185)mm;
4. Error de indicación ultraalto: ±0.06mm;
5. Ancho de vía de trabajo: 1435±0.20mm;
6. Error de indicación del ancho de vía: El error máximo permisible para la posición cero (1435) es ±0.04mm, y el error máximo permisible para la posición distinta de cero es ±0.06mm.
