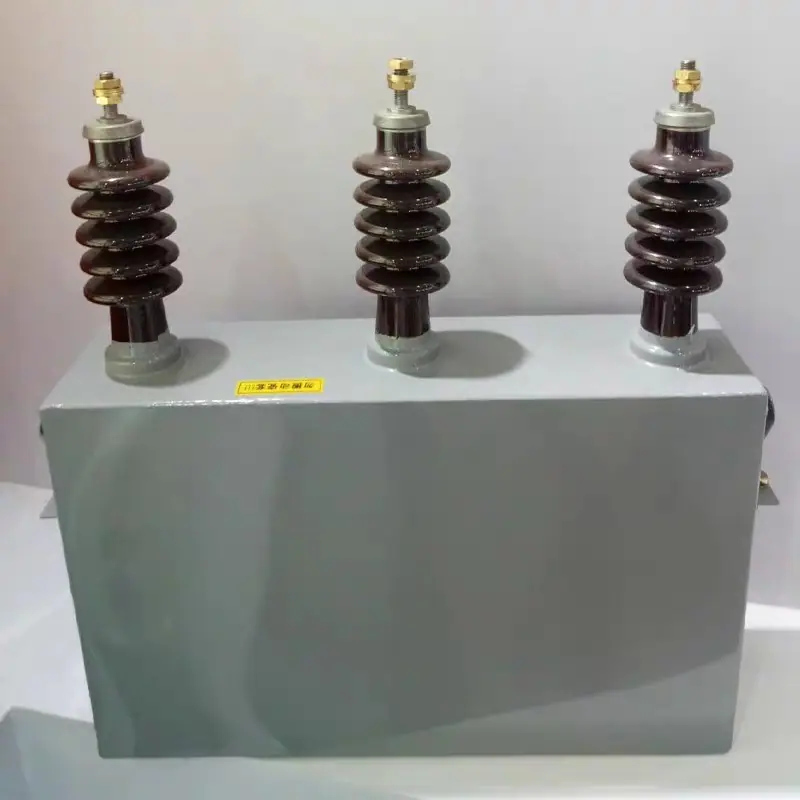

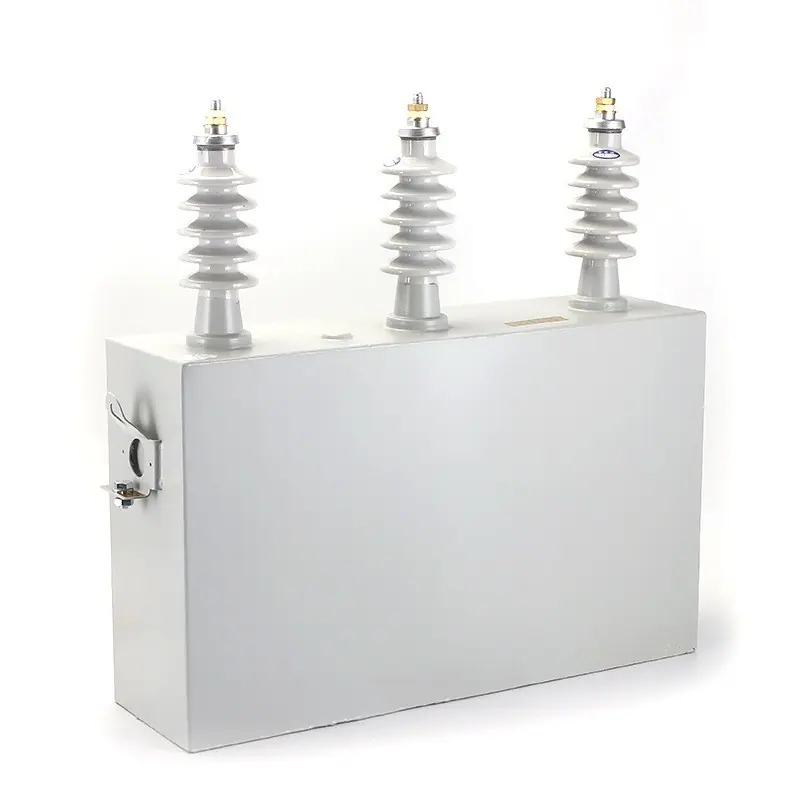

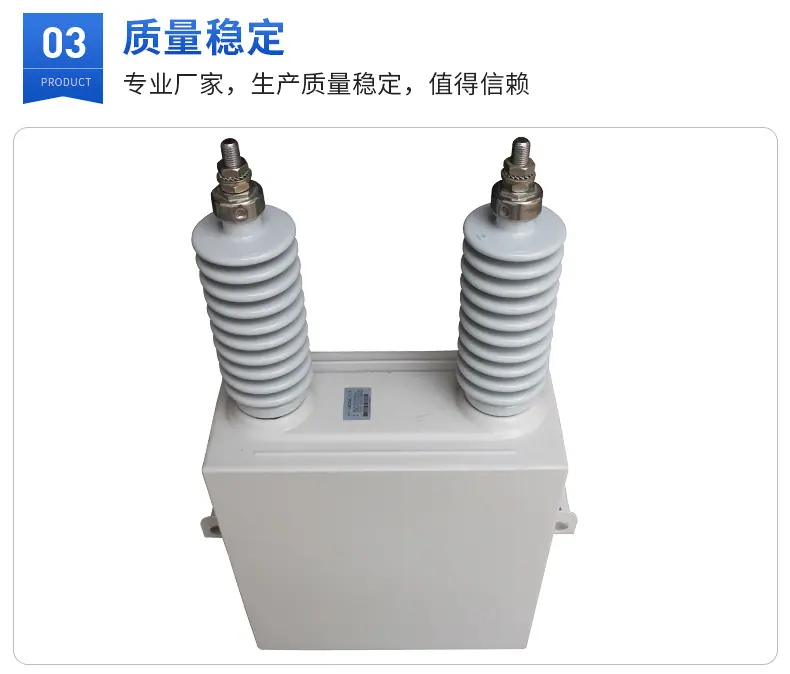

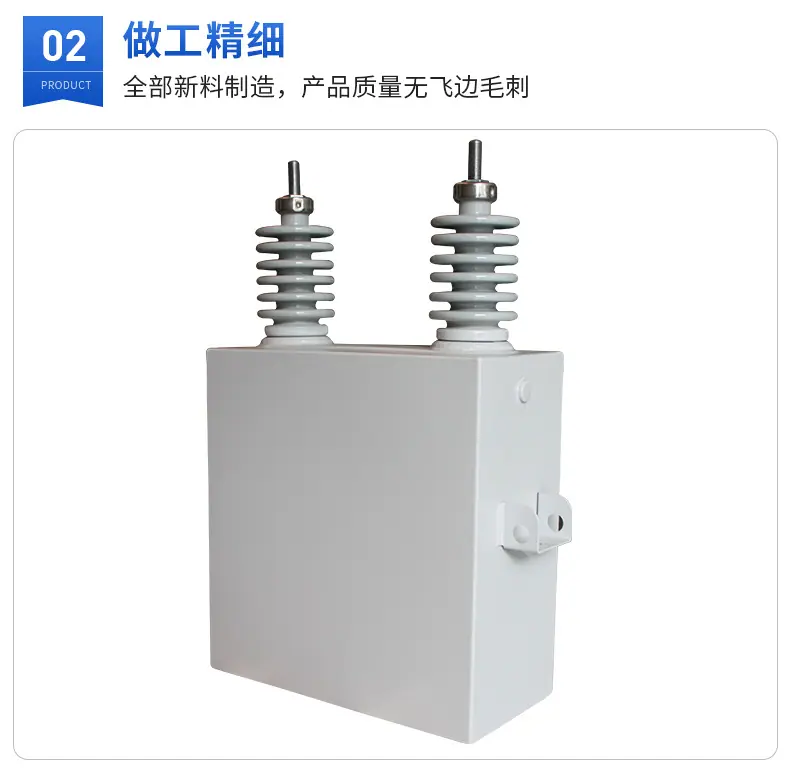

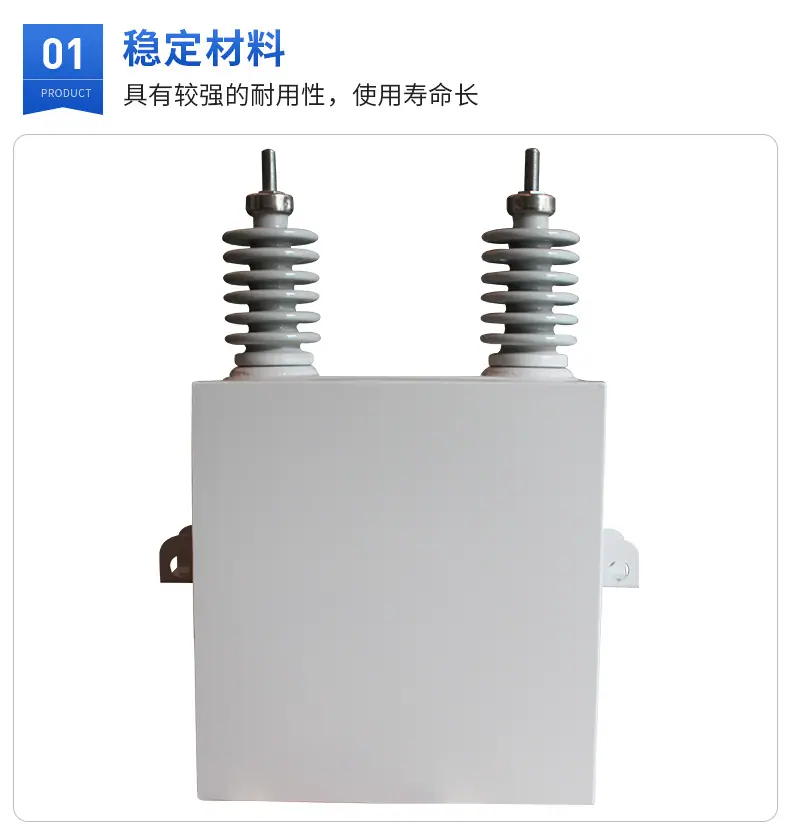

Suministro Capacitor paralelo de alto voltaje BWF6.3-50-1W BWF10.5-25-1W BWF10.5-30-1W

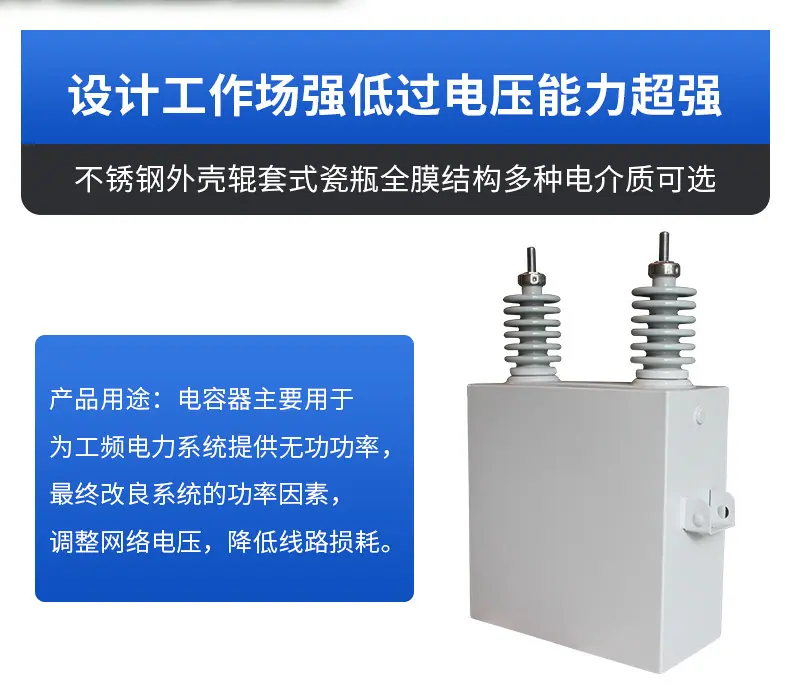

Ámbito de aplicación:

Los condensadores paralelos de alto voltaje son principalmente adecuados para 50 Hz o 60 HzEn sistemas de corriente alterna, mejore el factor de potencia. Reduzca la pérdida de potencia reactivaconsumo, mejorar la calidad del voltaje, utilizar plenamente el equipo de generación y suministro de energíaeficiencia, etc. son productos recomendados para ahorrar energía.

Condiciones de trabajo:

Altitud no superior a 1000 m, temperatura ambiente -40/B, Clase BLa temperatura es de +45℃.El sitio de instalación no tiene vibraciones mecánicas severas ni gases nocivos.y vapor, polvo no conductor o explosivo.El condensador debe operarse en buenas condiciones de ventilación, noPermite la operación en condiciones confinadas y sin ventilación.El cableado de los capacitores debe usar cables flexibles, y todo el circuitoDebería hacer buen contacto.

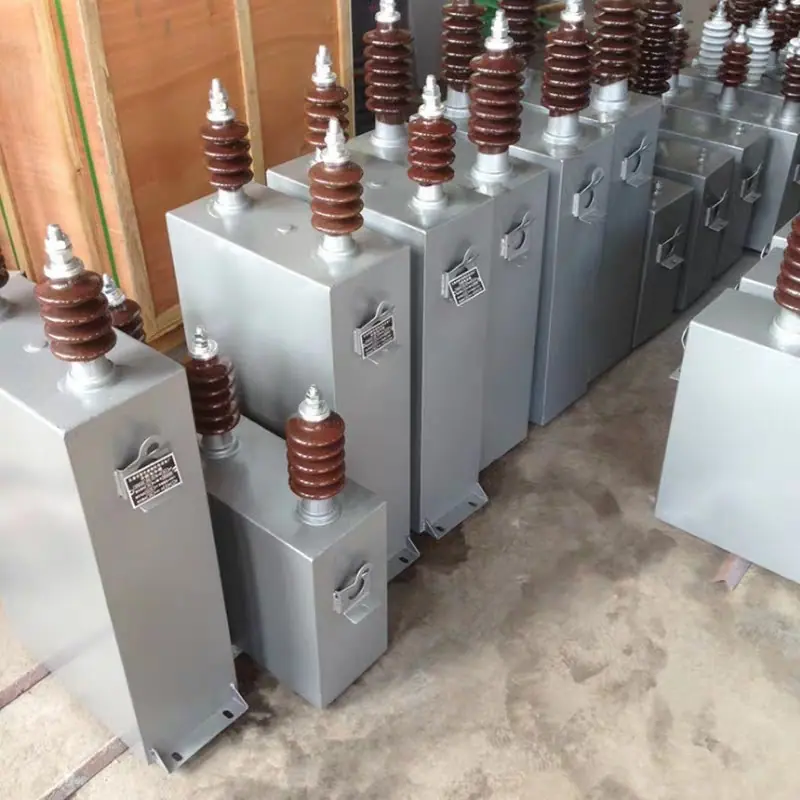

Estructura:

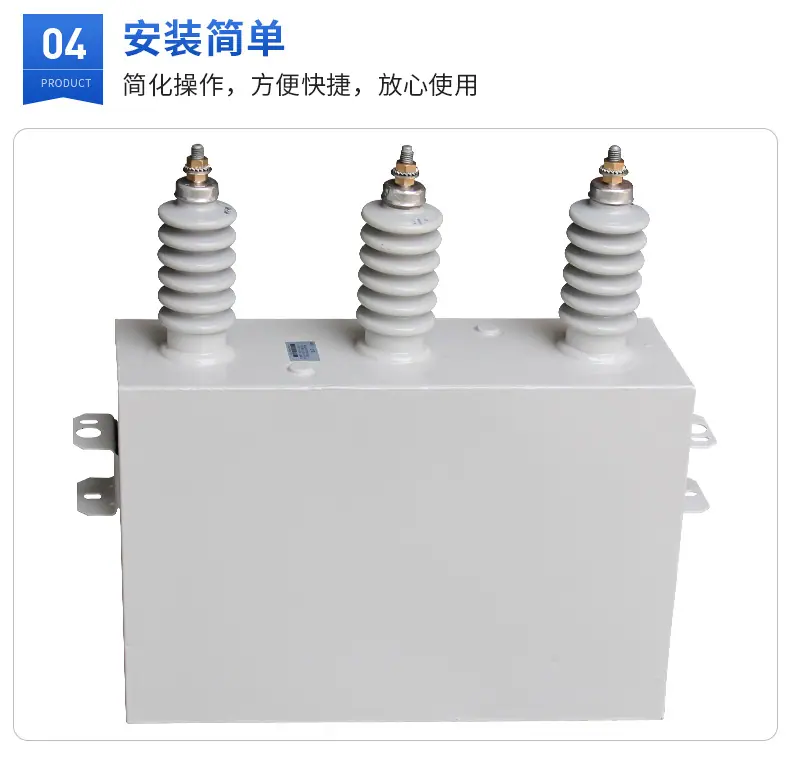

El capacitor consta de un tanque y un núcleo. El tanque está hecho de finas placas de acero y sellado mediante soldadura. Los bujes de porcelana para las salidas se sueldan al tanque. Los soportes de montaje se sueldan a los dos lados de la pared del tanque.de los puntos de suspensión, un punto de suspensión está equipado con un perno de puesta a tierra.El núcleo del condensador se fabrica apilando varios elementos y piezas aislantes. Los elementos constan de dos láminas de aluminio como electrodos con un dieléctrico compuesto de papel y película o un dieléctrico totalmente de película en medio.Se fabrica enrollando y aplanando. Los elementos en el núcleo están conectados en una configuración serie y paralela específica para cumplir con diferentes requisitos de voltaje y capacidad.Condensadores con fusibles internos, cada elemento está conectado en serie con un fusible. Cuando un elemento falla, los elementos buenos en paralelo con él se descargan hacia él, causandoEl fusible se derrite rápidamente en milisegundos, interrumpiendo el componente defectuoso, lo que permite que el condensador continúe funcionando.Los condensadores trifásicos se conectan en configuración de estrella.El medio líquido en un capacitor, utilizado para impregnar el dieléctrico sólido y llenar los vacíos internos del capacitor, se selecciona por sus excelentes propiedades eléctricas y físicas, y es compatible conOtros materiales en el capacitor tienen buena compatibilidad.

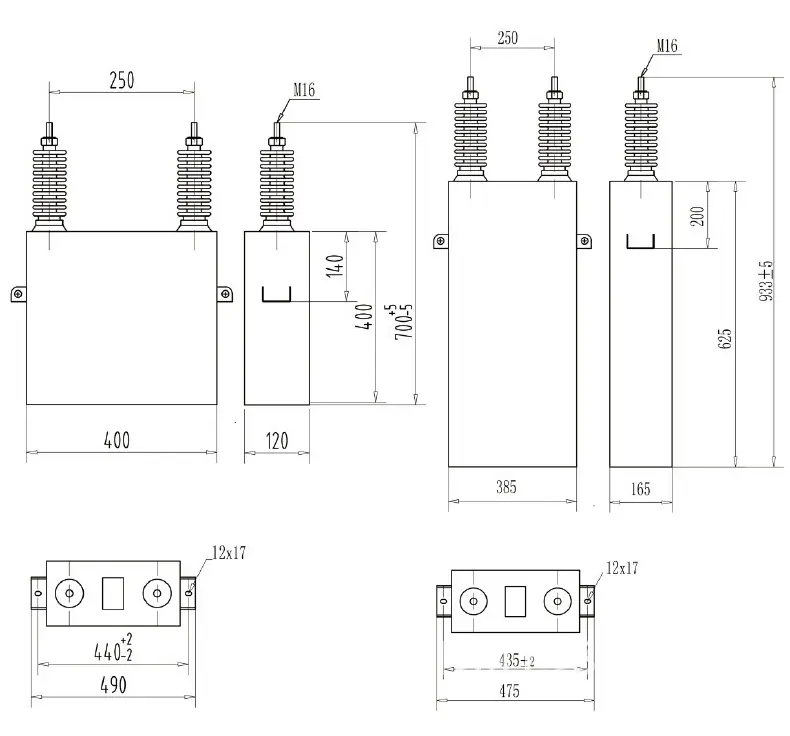

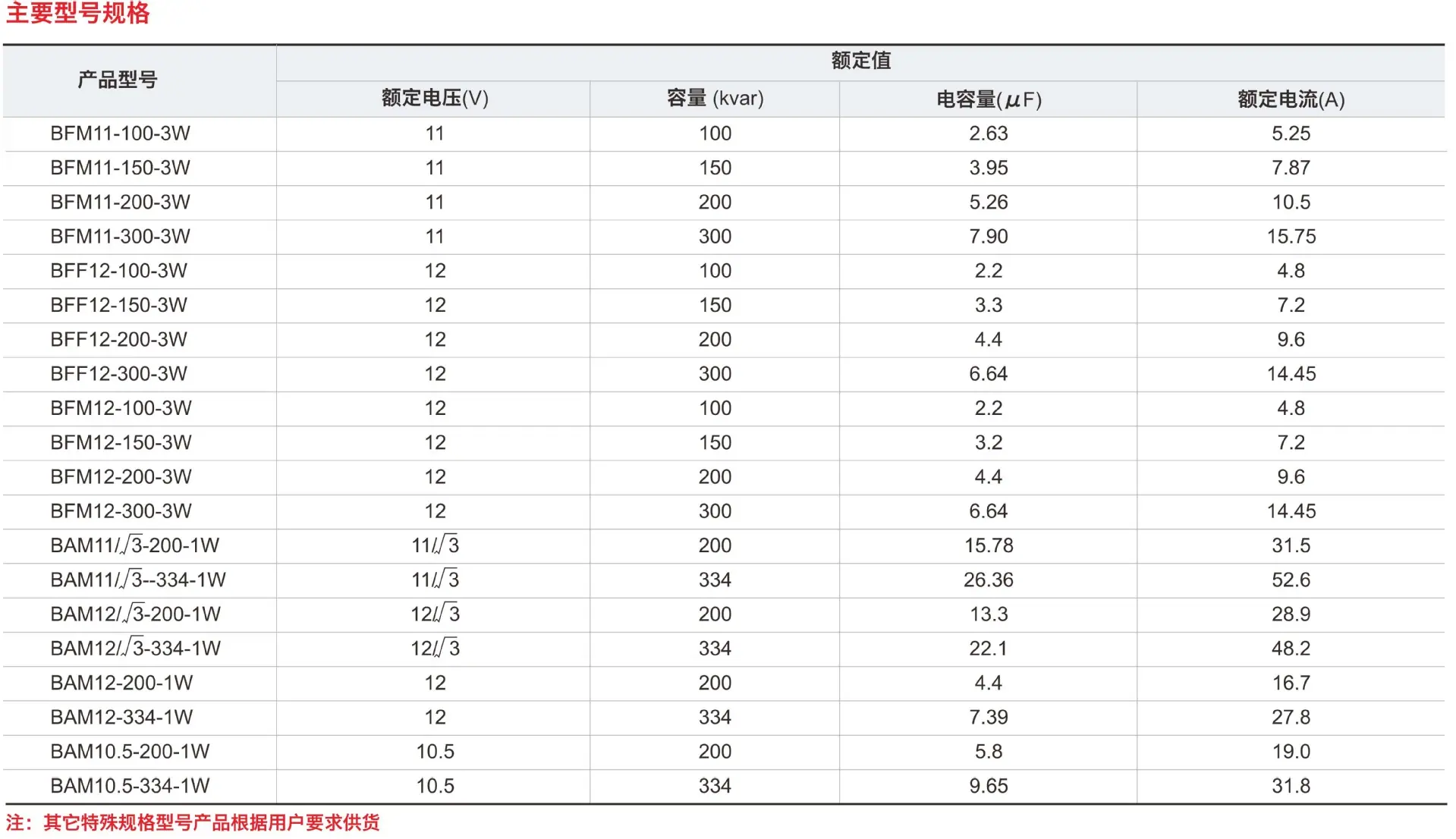

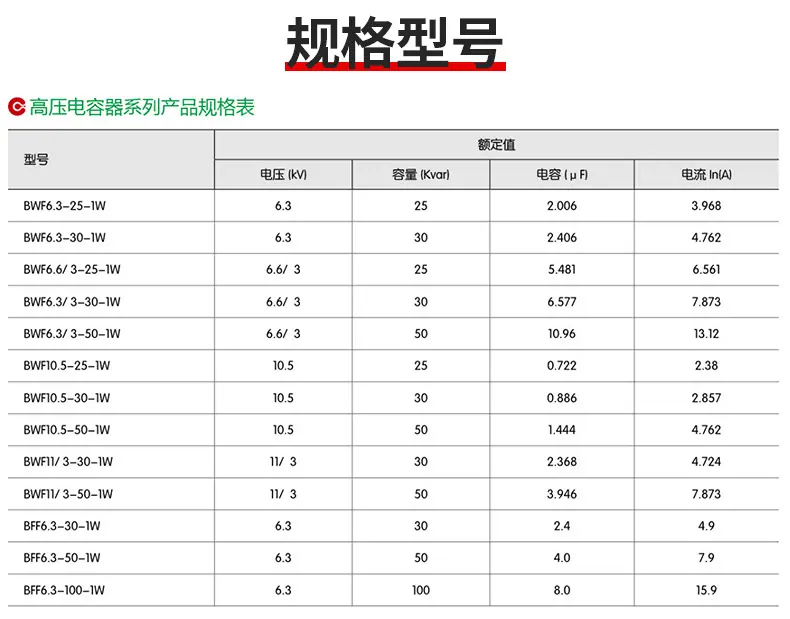

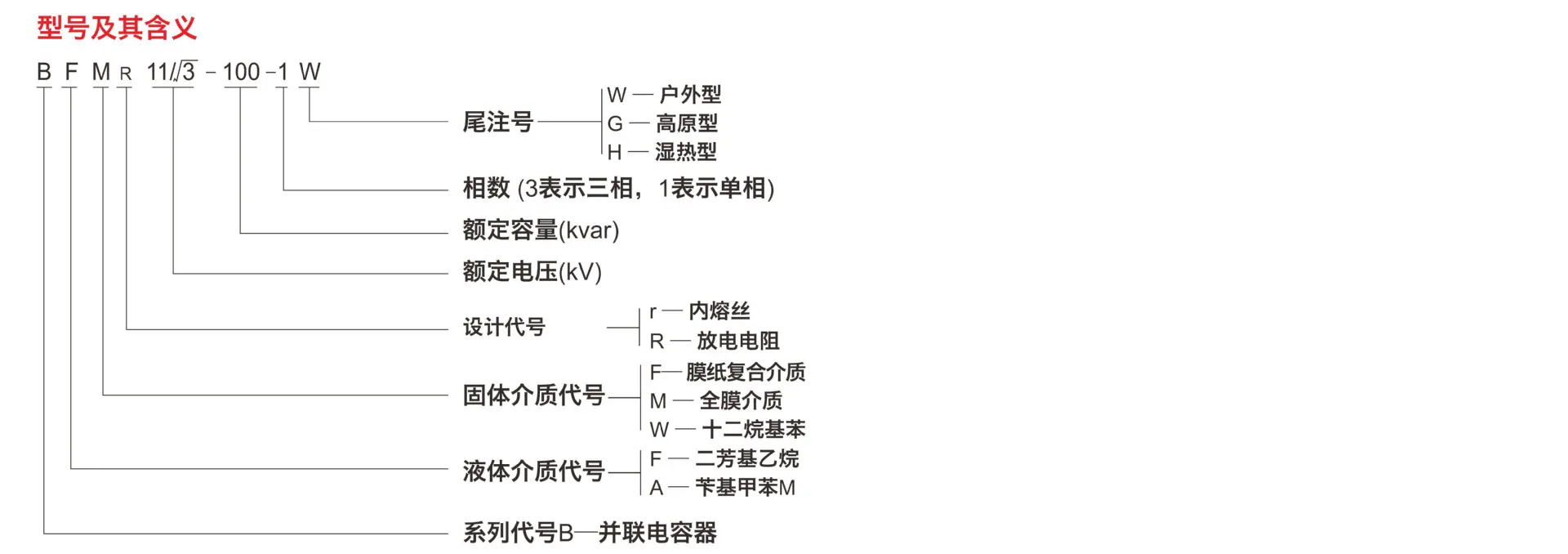

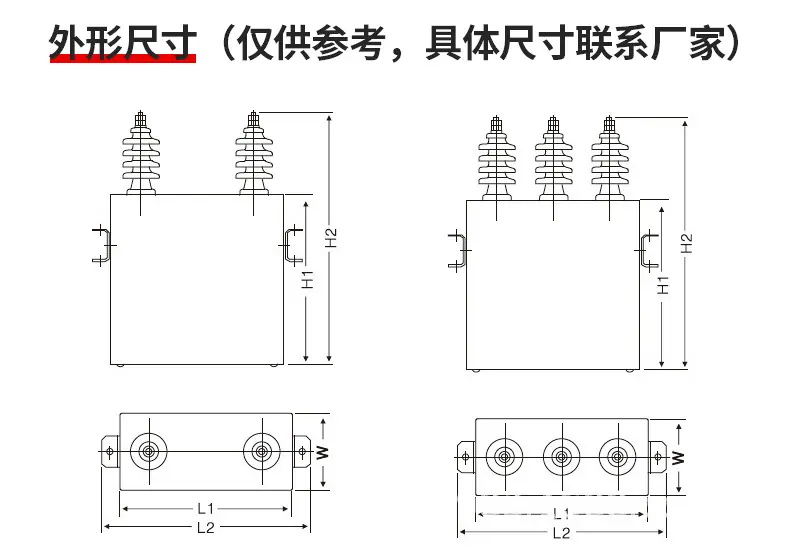

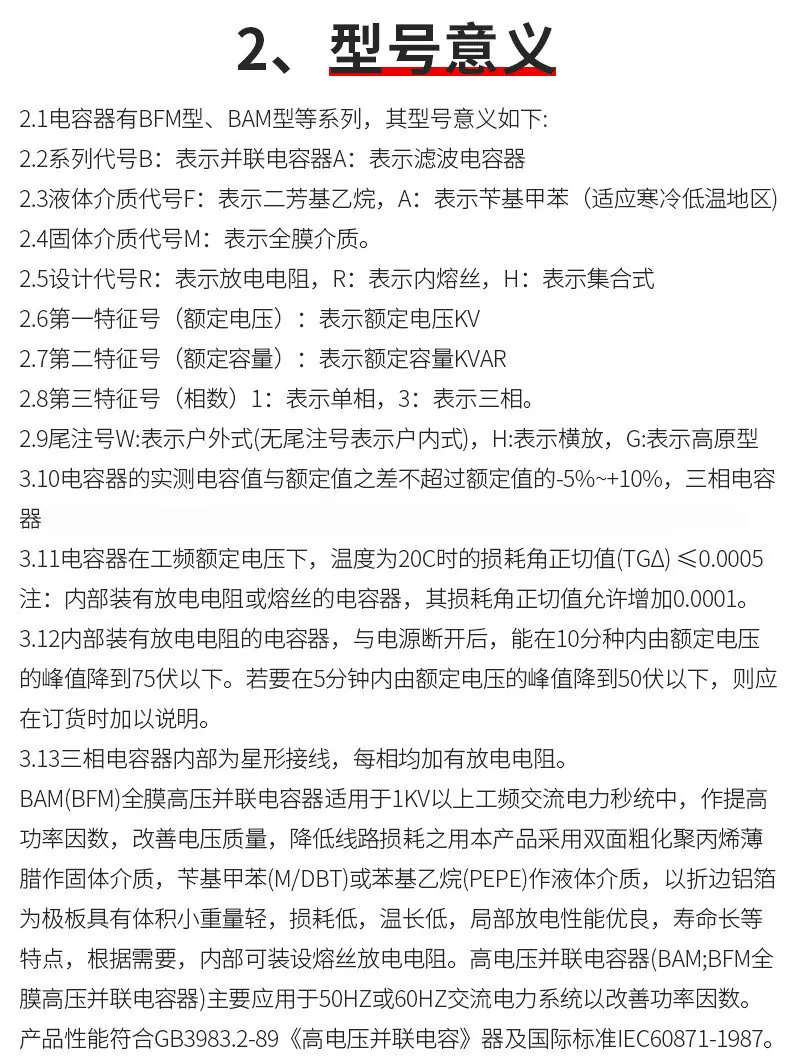

Parámetros técnicos principales ：

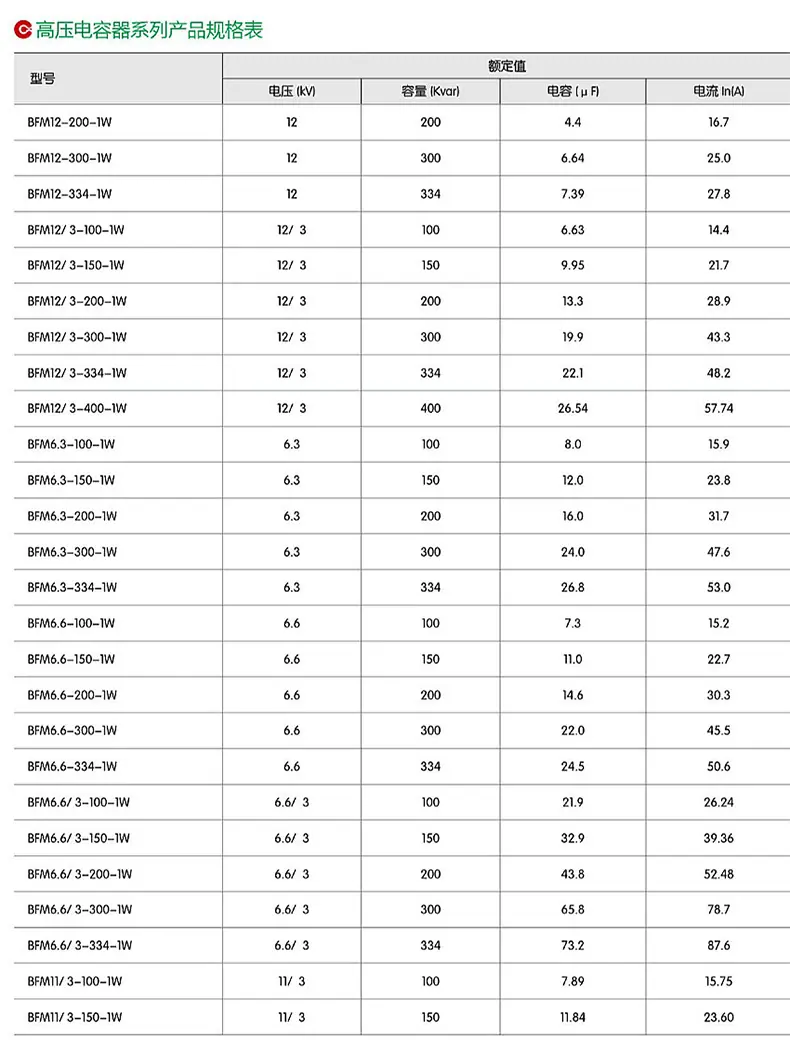

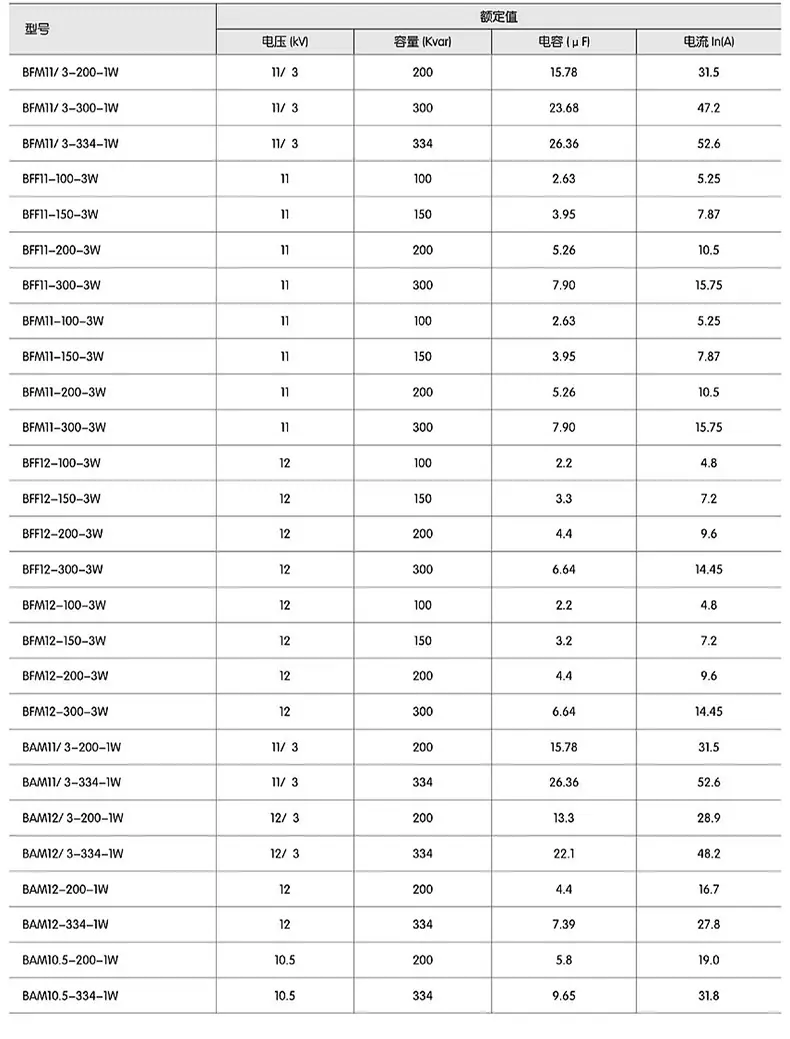

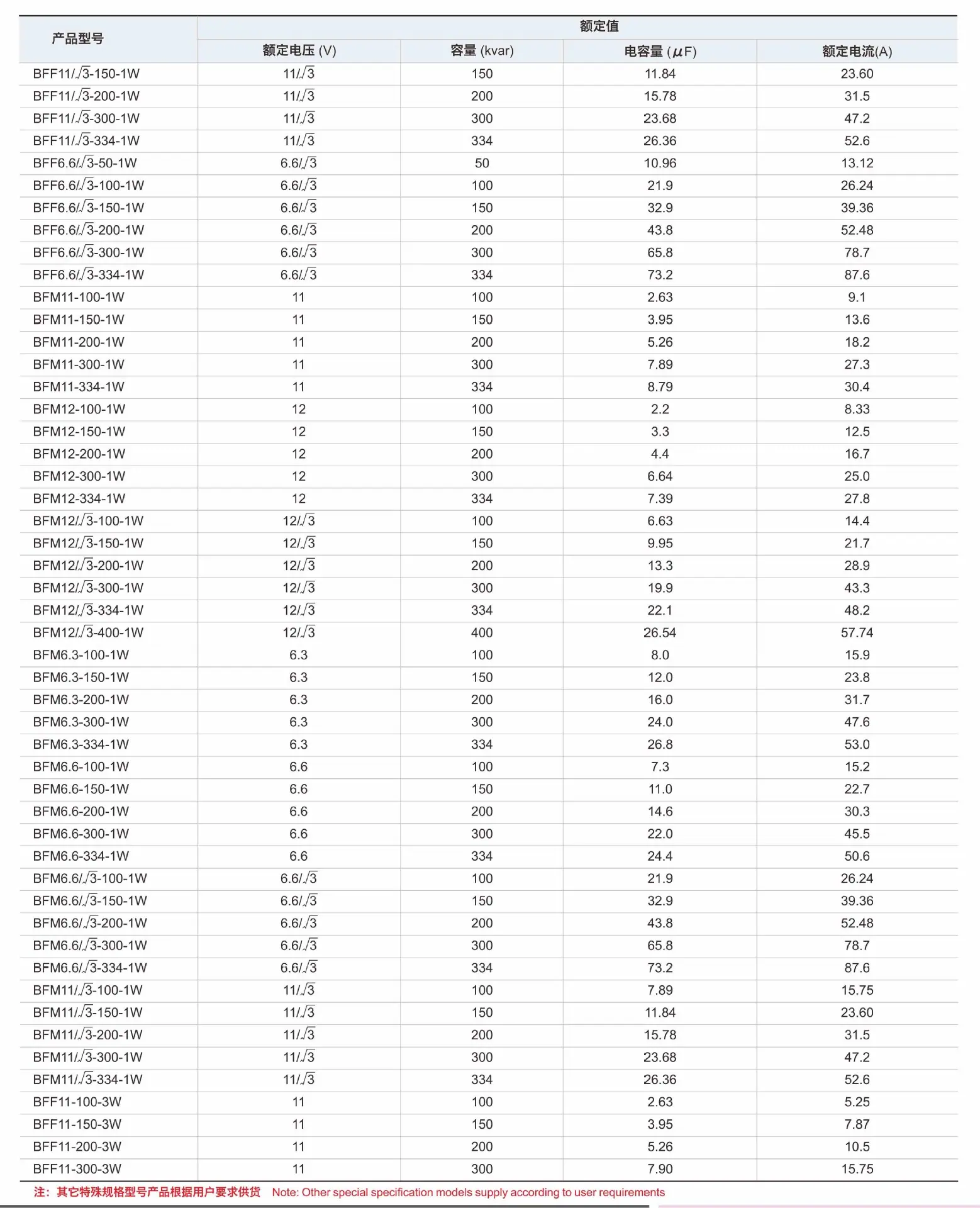

Tensión nominal: 6,3 kV, 6,6 kV, 6,6/3 kV, 10,5 kV, 11 kV, 11/3 kV, 12 kV, 12/3 kV, 19 kV, etc.;
Capacidad nominal: 30~334kvar, se pueden pedir especialmente otros niveles de voltaje y capacidades.
Tolerancia de capacidad: -5%~+10%;
Factor de disipación tangente: Dieléctrico compuesto de película-papel tanδ≤0.08%, Dieléctrico de película completa tanδ≤0.05%;
Tensión de resistencia: Los electrodos del condensador deben poder soportar 2,15 veces la tensión nominal de CA o 4,3 veces la tensión nominal de CC durante 10 s sin avería ni descarga disruptiva;
Nivel de aislamiento: Clase 6kV 30kV, Clase 10kV 42kV prueba AC durante 1 min sin ruptura ni descarga superficial.
Rendimiento de autodescarga: Condensadores con resistencias de descarga internas, el voltaje residual cae de un pico de 2Un a menos de 75V dentro de los 10 minutos posteriores al apagado;
Sobretensión admisible: 1,1 veces la tensión nominal durante no más de 8 horas cada 24 horas, 1,15 veces la tensión nominal durante no más de 30 minutos cada 24 horas, 1,2 veces la tensión nominal durante no más de 5 minutos. 1,3 veces la nominal
A voltaje constante, no más de 1 minuto.
Corriente admisible: Permitir la operación a no más de .3 veces la corriente nominal, la sobrecorriente transitoria considerando sobretensión, desviación positiva del capacitor e influencia armónica no debe exceder 1.43 veces la corriente nominal.
Cumple con los estándares: El producto cumple con GB/T 11024.1-2009 e IEC60871-1:2005.
