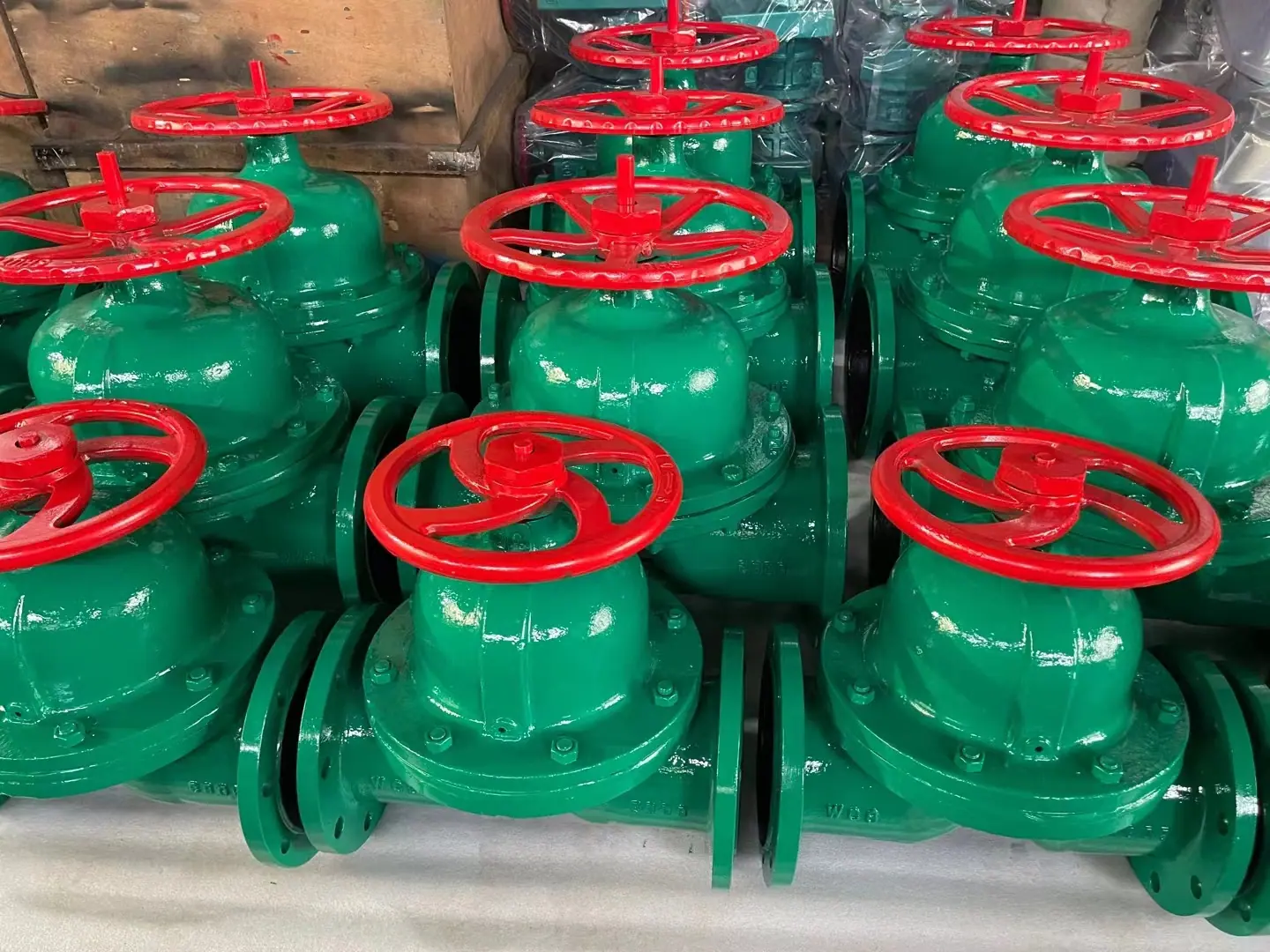

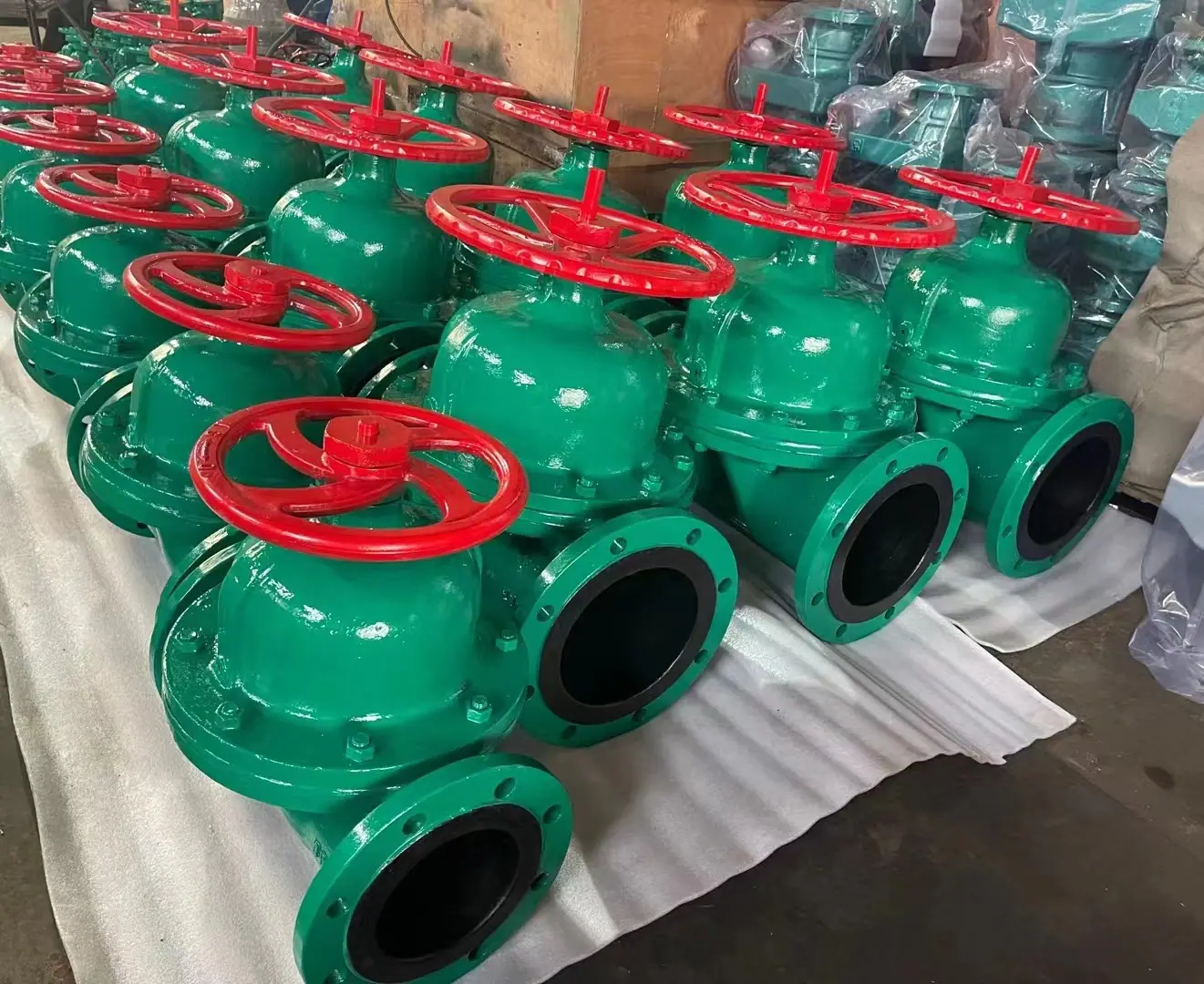

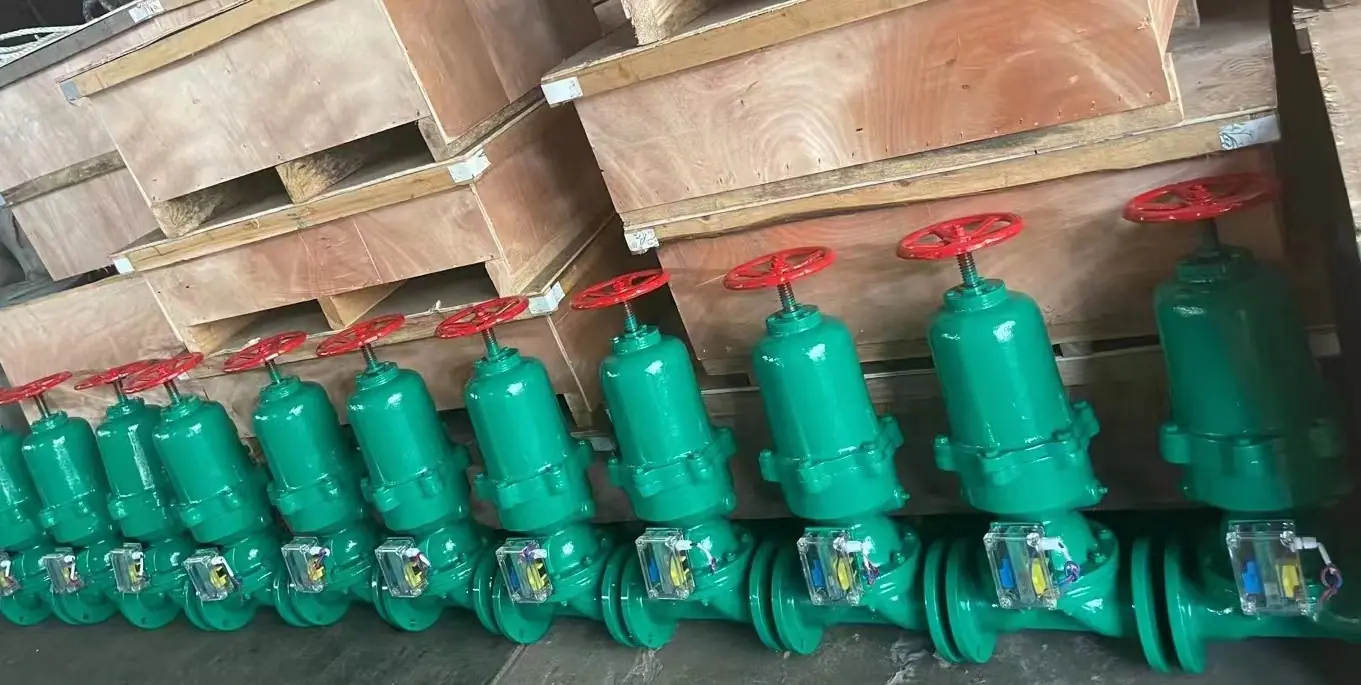

G941J-6Z Válvula de Diafragma Revestida de Caucho Eléctrica Válvula de Diafragma Revestida de Caucho de Hierro Fundido

Introducción a las Válvulas de Diafragma Recubiertas de Flúor y de Caucho:

Las válvulas de diafragma revestidas de flúor y revestidas de caucho se marcan en el extremo superior de la tapa de la válvula con códigos de colores que indican visiblemente la posición abierta o cerrada de la válvula, para mostrar la carrera de apertura y cierre de la válvula. Cuando el volante se gira en sentido horario, el volante se mueve hacia abajo y el disco de la válvula impulsa el diafragma a descender, bloqueando así el paso; por el contrario, la válvula se abre y el código de color se vuelve visible. Esto elimina los inconvenientes comunes de las válvulas como "fugas, goteos y filtraciones". Debido a la trayectoria de flujo suave de la válvula de diafragma y su baja resistencia al flujo, se puede obtener un mayor caudal.

Características Estructurales de las Válvulas de Diafragma Forradas de Flúor y Forradas de Caucho:

1. La válvula de diafragma compuesto separa la cavidad interna de la parte inferior del cuerpo de la válvula de la cavidad interna de la tapa de la válvula, formando un conducto de flujo directo, que aísla completamente el vástago de la válvula, el disco de la válvula y otros componentes internos por encima del diafragma del medio, eliminando la necesidad de una estructura de sello de empaque y, simultáneamente, previniendo tanto la fuga interna como la externa del medio;2. Las válvulas con diafragma fabricado de un compuesto de fluoroplástico FEP (Teflón) y caucho sintético, que cuentan con una capa de revestimiento de fluoroplástico de Teflón, son adecuadas para diversos medios altamente corrosivos, excepto para "metales alcalinos fundidos y flúor elemental". Rendimiento de resistencia a la corrosión y temperaturas de operación recomendadas de los fluoroplásticos. Tabla de rendimiento para revestimiento de fluoroplástico en válvulas y accesorios de tubería.3. El diafragma, que actúa como elemento de actuación, es propenso a la fractura por fatiga debido a la apertura y cierre frecuentes. Debe reemplazarse periódicamente en función de las condiciones de operación y las características del medio.
