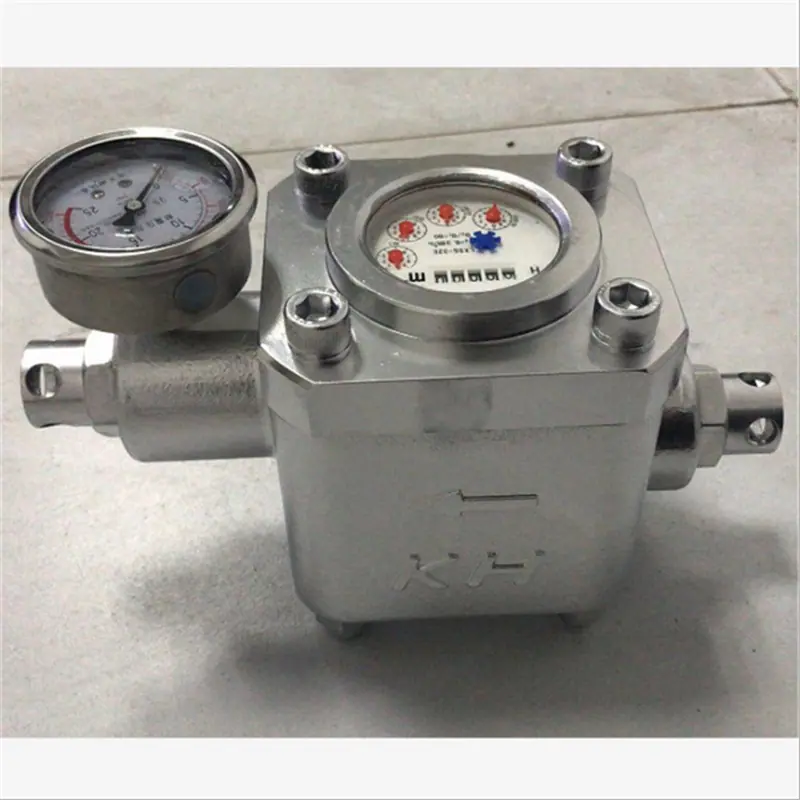

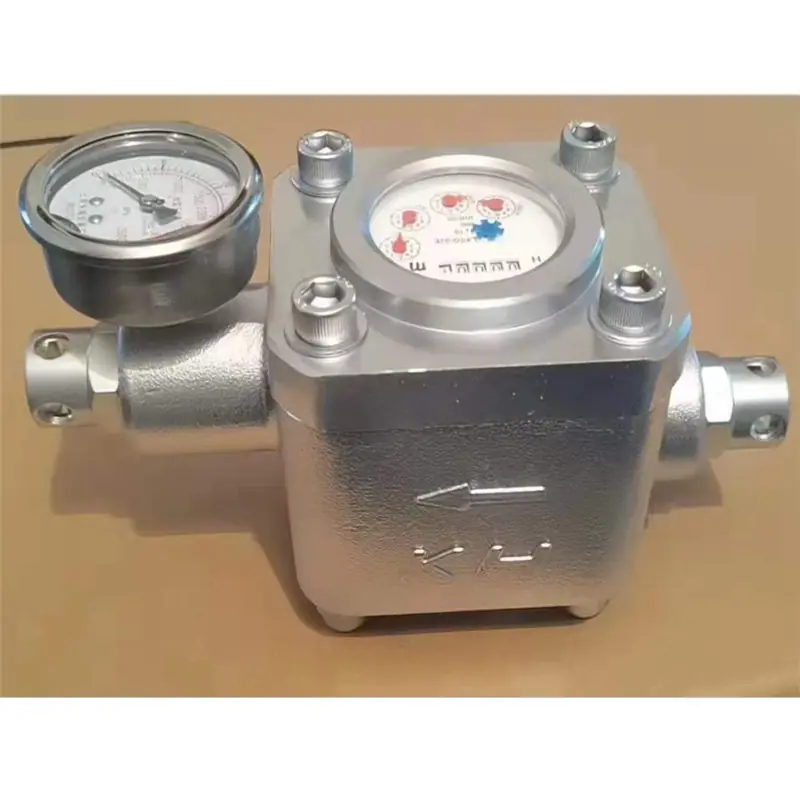

Medidor de Flujo de Inyección de Agua a Alta Presión Hecho de Materiales Resistentes al Desgaste, Fácil de Mantener, Entrega Rápida, Medidor de Flujo de Inyección de Agua a Alta Presión Msj-E

Alcance de aplicación del medidor de flujo de inyección de agua a alta presión:

El caudalímetro de inyección de agua a alta presión es un dispositivo de medición para la inyección de agua en capas de carbón en frentes de minería de carbón en minas de carbón subterráneas.
Características del producto medidor de flujo de inyección de agua a alta presión:

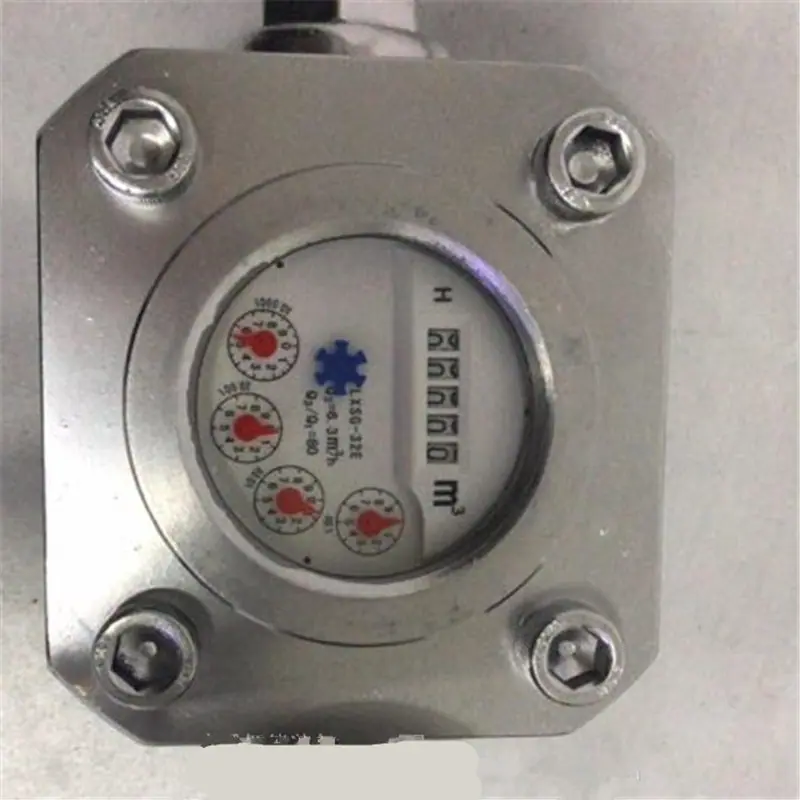

Puede medir simultáneamente el volumen de agua, el caudal y la presión de inyección de agua en la veta de carbón. El indicador de volumen de agua adopta un tipo de rueda digital, que es intuitivo y fácil de leer, y elimina por completo la recopilación de datos de inyección de agua en la veta de carbón afectada por el hecho de que los trabajadores subterráneos no pueden leer. El medidor de agua se produce de acuerdo con las regulaciones nacionales de verificación metrológica JJ585-89; la carcasa está hecha de material anti-impacto y anti-fricción que no produce chispas; en el indicador de presión, se diseña e instala una varilla especial de resistencia a la fuerza de pulso, lo que mejora en gran medida la vida útil del indicador de presión y permite una lectura precisa.
Uso del producto medidor de flujo de inyección de agua a alta presión:

El caudalímetro de inyección de agua a alta presión se utiliza principalmente para medir la cantidad de agua, el caudal y la presión de inyección de agua inyectados en la veta de carbón cuando se inyecta agua en la veta de carbón en el frente de extracción de carbón en la mina de carbón subterránea. Es el principal medio de prevención integral del polvo y una medida fundamental. Este caudalímetro resuelve el problema de la dificultad en la evaluación de la inyección de agua en la veta de carbón en mi país, especialmente mejora el efecto de la inyección de agua en agujeros de agua poco profundos. También se puede utilizar para medir la cantidad de agua, el caudal y la presión del agua en otras condiciones de alta presión (como alta presión, pulverización).
Principio de funcionamiento del medidor de flujo de inyección de agua a alta presión:

El medidor de flujo de inyección de agua a alta presión se instala en la tubería del sistema de inyección de agua. Después de que el agua fluye hacia el medidor de agua, entra en la caja del impulsor a lo largo de la tangente de la cavidad inferior de la caja del impulsor en la cubierta del filtro, y promueve la rotación del impulsor; el agua gira y asciende en la caja del impulsor, entra en la cavidad superior de la caja del impulsor y fluye tangencialmente hacia afuera; la rotación del impulsor impulsa la rueda central en la placa de presión para girar a través del imán permanente en ella, y la rueda central impulsa el mecanismo de conteo en el indicador de volumen de agua para registrar la cantidad de agua que fluye a través del medidor de agua. La presión de la inyección de agua en la veta de carbón se indica directamente por el orificio de presión lateral a través del indicador de presión.
Parámetros técnicos del medidor de flujo de inyección de agua a alta presión:
1.Caudal muy pequeño: 0.1m3/h a baja presión 0.06m3/h
2. Caudal límite: 0.25 m3/h a baja presión 0.15 m3/h
3. Caudal común: 2.5m3/h a baja presión 1.5m3/h
4. Caudal de sobrecarga: 5.0m3/h a baja presión 3.0m3/h
5. Rango de medición de presión: 0~16Mpa

6. Error de medición: desde el caudal mínimo hasta la zona baja excluyendo el caudal límite: ±5%; desde la zona baja incluyendo el caudal límite hasta la zona baja incluyendo el caudal de sobrecarga: ±2%;
El error de medición de presión es ≤1 Mpa
7. Lectura muy pequeña: 0.0001m3
8.Masa: 6KG
9. Apariencia: 200mm*106mm*115mm
