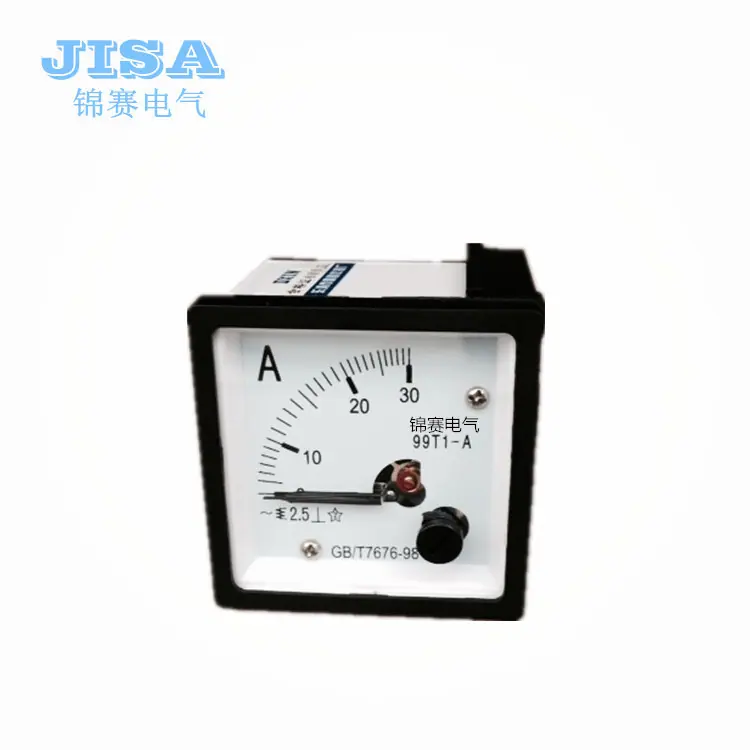

Venta Directa de Fábrica Instrumento de Medición de Voltaje y Corriente AC y DC 99T1-A Directo 30A Amperímetro de Aguja

editar

Se utiliza para mostrar la lectura actual del objeto bajo prueba

editar

Efecto Magnetoeléctrico

editar

El mecanismo de medición de los instrumentos eléctricos de tipo electromagnético se compone de un sistema de circuito magnético fijo y una parte móvil. El sistema de circuito magnético del instrumento incluye un imán permanente 1, piezas polares 2 fijadas en los polos del imán y una [parte] cilíndrica ubicada entre las dos piezas polares.núcleo de hierro3. El núcleo de hierro cilíndrico se fija en el soporte del instrumento para reducir la resistencia magnética y crear un campo magnético radial uniforme en el entrehierro entre las piezas polares y el núcleo de hierro. Cuando la bobina móvil 4, ubicada en este campo magnético, se desvía alrededor del eje, el campo magnético en los dos lados efectivos también es siempre igual en magnitud y perpendicular a los lados de la bobina. La bobina móvil está enrollada en un marco de aluminio. El eje giratorio se divide en dos partes, delantera y trasera. Un extremo de cada semieje se fija al marco de aluminio de la bobina móvil, y el otro extremo se soporta en el cojinete mediante un pivote. También se monta un puntero en el semieje delantero para indicar la magnitud de la cantidad eléctrica medida cuando la parte móvil se desvía.

editar

Los tipos principales de modelos de puntero son los siguientes (donde L representa un amperímetro de CA y C representa un amperímetro de CC)

96 Medidor de Gran Angular

Medidor de Gran Angular 72

Tipo 96

72 pulgadas

48 pulgadas

99T1

42L6

42C3

6L2

6C2

44L1

44C2

59C2

59L1

69C9

69L9

69C13

69L13

69C17

69L17

85L17

85C17

85L1

85C1

62T2

62T51

91C4

tipo 80

tipo 50

Tipo 670

editar

1、Exactitud

La precisión de un instrumento también se llama exactitud. La precisión y el error pueden considerarse hermanos gemelos, porque el concepto de precisión existe debido a la existencia del error. En términos simples, la precisión de un instrumento es el grado en que el valor medido por un instrumento se acerca al valor verdadero, generalmente expresado como un relativoError porcentual(también conocido como error de plegado relativo) se expresa.

2、deteriorarse

La histéresis se refiere a la máxima diferencia entre los valores indicados por el instrumento cuando la variable medida (que puede entenderse como la señal de entrada) alcanza el mismo valor numérico varias veces desde diferentes direcciones, o es el grado de inconsistencia entre el valor indicado por el instrumento cuando el parámetro medido cambia de pequeño a grande (característica directa) y cuando cambia de grande a pequeño (característica inversa) bajo condiciones externas constantes. La diferencia entre estas dos es la histéresis del instrumento.

La sensibilidad se refiere al grado en que un instrumento responde a los cambios en el parámetro medido, o a su capacidad para reaccionar a los cambios en la cantidad medida. En condiciones de estado estacionario, es la relación entre el cambio incremental en la salida y el cambio incremental en la entrada. La sensibilidad a veces también se denomina "relación de amplificación" y también es la pendiente de la línea tangente a la curva característica estática del instrumento en cada punto. Aumentar la amplificación puede mejorar la sensibilidad del instrumento. Simplemente aumentar la sensibilidad no cambia el rendimiento básico del instrumento, lo que significa que la precisión del instrumento no mejora. Por el contrario, a veces pueden ocurrir fenómenos de oscilación, causando inestabilidad en la salida. La sensibilidad de un instrumento debe mantenerse en un nivel apropiado.
