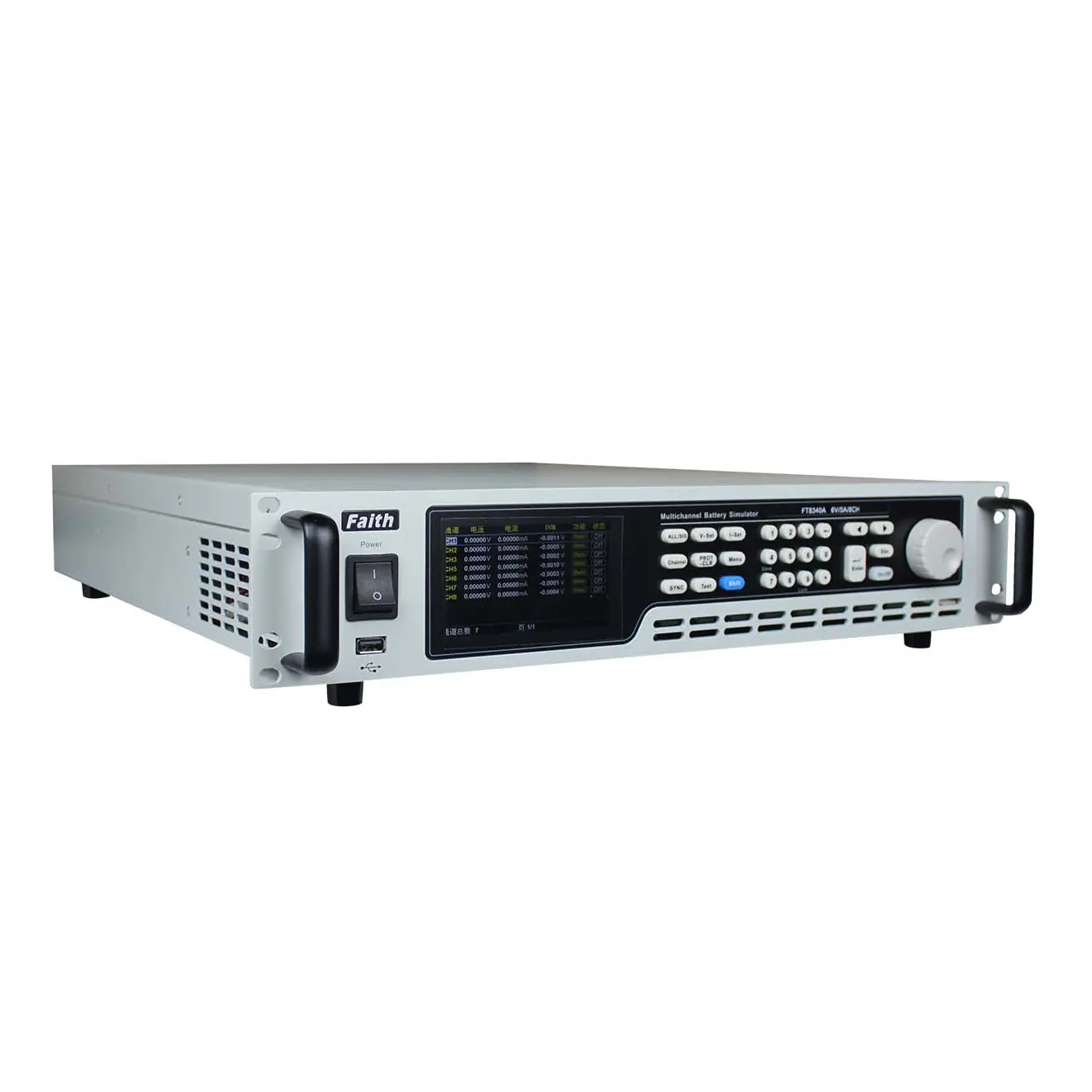

Simulador de Batería Multicanal Serie Faith Ft8340 Ft83404A

El simulador de batería de la serie FT8340 es un simulador de batería programable de cuatro cuadrantes multicanal de alta precisión. La corriente del simulador puede cargarse y descargarse, admite múltiples simulaciones de fallas y puede satisfacer no solo las necesidades de prueba de BMS sino también las pruebas ATE para productos electrónicos de consumo. Una sola unidad tiene hasta 12 canales, con aislamiento eléctrico entre cada canal, lo que facilita la conexión en serie para los usuarios. El software para PC incluido es simple de operar, flexible y fácil de usar. Admite operación de programación de un solo canal, operación de edición multicanal y operación de programación multiproceso.

La serie FT8340 utiliza un chasis estándar de 19 pulgadas, altura 2U, y proporciona puertos de red duales e interfaces de comunicación RS485, facilitando la integración en plataformas de prueba automatizadas de I+D y líneas de producción, y también puede utilizarse de forma independiente.

Características

1. Rango de voltaje: ±5V/±6V/±15V/±20V;

2. Rango actual: ±1A/±2A/±3A/±5A/±10A;

3. Tres rangos de corriente, medición a nivel de uA, pueden realizar pruebas de consumo de energía estática;

4. Tiene un canal DVM independiente para mediciones de alta precisión;

5. Coeficiente de deriva de temperatura de voltaje menor a 25 ppm/℃;

6. Fuente, conmutación perfecta de carga, potente función de simulación de características de batería;

7. Función única de simulación de fallas, que simula desconexión de batería, cortocircuito, conexión inversa, etc.;

8. Tiene función de simulación de batería;

9. Aislamiento de canal a canal, se puede usar en serie para múltiples canales;

10. Software de prueba profesional, admite informes de datos y análisis de datos;

11. Interfaces de control RS485 y Ethernet dual;

12. Diseño de chasis estándar de 19 pulgadas, 2U, fácil de montar en rack.

Áreas de aplicación

1. Pruebas de BMS (Sistema de Gestión de Batería);

2. prueba de CMS (Sistema de Gestión de Supercondensadores);

3. Pruebas de electrónica de consumo como audífonos, teléfonos móviles, tabletas, cigarrillos electrónicos, etc.;

4. Pruebas de producción de productos de herramientas eléctricas;

5. Prueba de fuente de alimentación para otros productos electrónicos diversos.

Múltiples funciones de prueba de batería

Los productos de la serie FT8340 tienen múltiples funciones de simulación de batería, como modo de fuente de alimentación, simulación de batería, prueba de carga de batería, prueba de descarga y simulación de fallas. Logran múltiples funciones en una sola máquina, simplifican el equipo de prueba y optimizan el proceso de prueba. Los usuarios también pueden establecer parámetros de celda (SOC, voltaje, capacidad, resistencia interna, etc. ajuste) curva para simular la salida de la batería para probar los productos bajo prueba.

Prueba de consumo de energía estática

El FT8340 tiene medición de voltaje y corriente de alta precisión. Tres rangos de corriente, precisión de corriente hasta 1μA. Al suministrar energía al producto bajo prueba a través del FT8340, se puede probar intuitivamente el consumo de energía estático del producto bajo prueba en estado de espera, y se pueden descartar los productos no calificados.

Función de simulación de fallas

La unidad única tiene hasta 8 canales de simulador de salida independientes, cada canal con funciones integradas como cortocircuito positivo/negativo, circuito abierto positivo/negativo y protección contra polaridad inversa. Controlada directamente a través del software del ordenador host, elimina la necesidad de un componente de conmutación matricial externo para simular fallos de batería, ahorrando a los clientes espacio e inversión valiosa.

Soporta balanceo activo y pasivo

La serie FT8340 adopta un diseño de corriente bidireccional, con cada canal admitiendo tanto salida como hundimiento de corriente, y una corriente equilibrada máxima de 5A. Los usuarios pueden personalizar el modelo de carga/descarga de la batería y realizar control en tiempo real a través de una computadora host dedicada, cumpliendo plenamente con los requisitos de prueba de equilibrio activo/pasivo del BMS.
