Nuevo Probador Eléctrico Estándar de Equivalente de Arena, Probador Eléctrico de Doble Tubo de Equivalente de Arena, Probador de Equivalente de Arena para Agregados

 Pantalla Digital de Doble Tubo con Soporte para Tubo de Ensayo, Estándar Nuevo

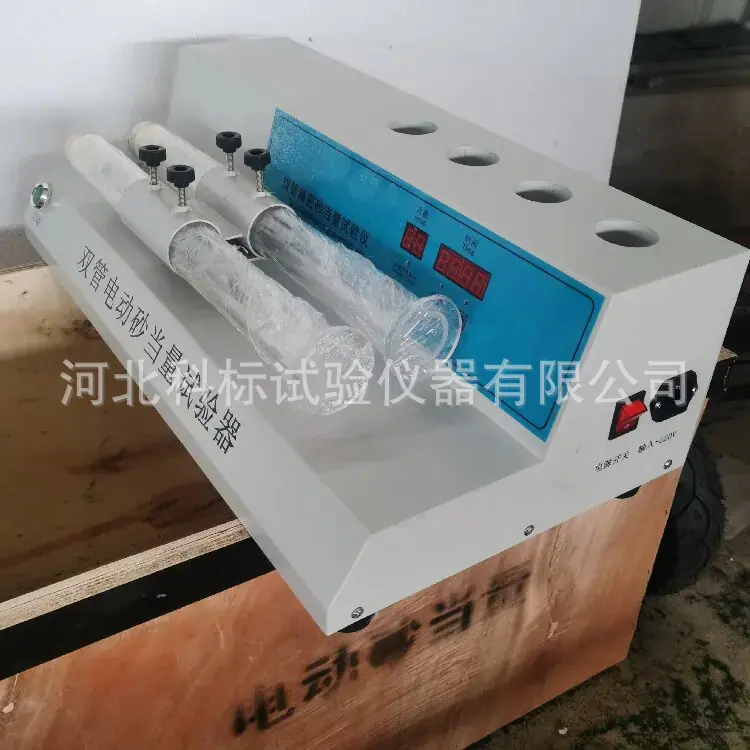

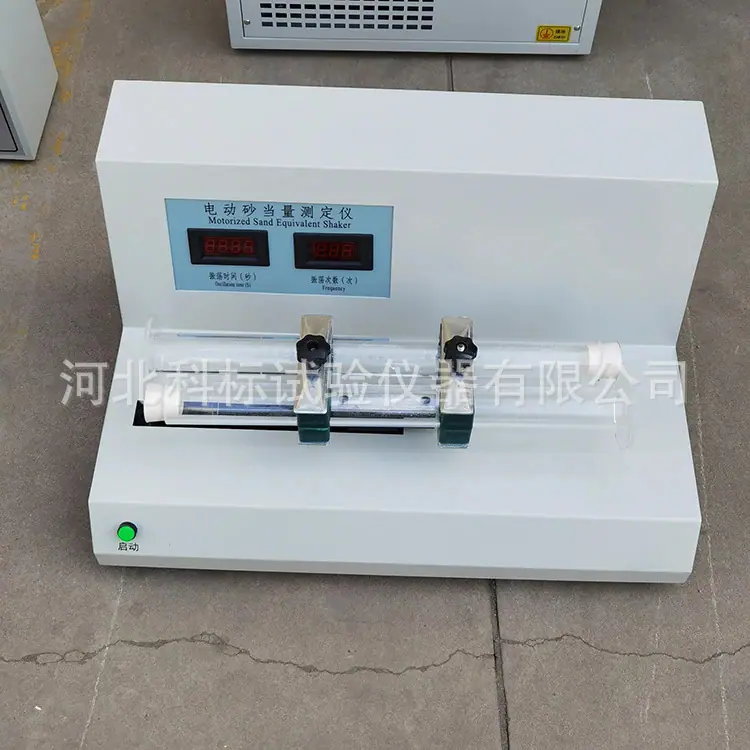

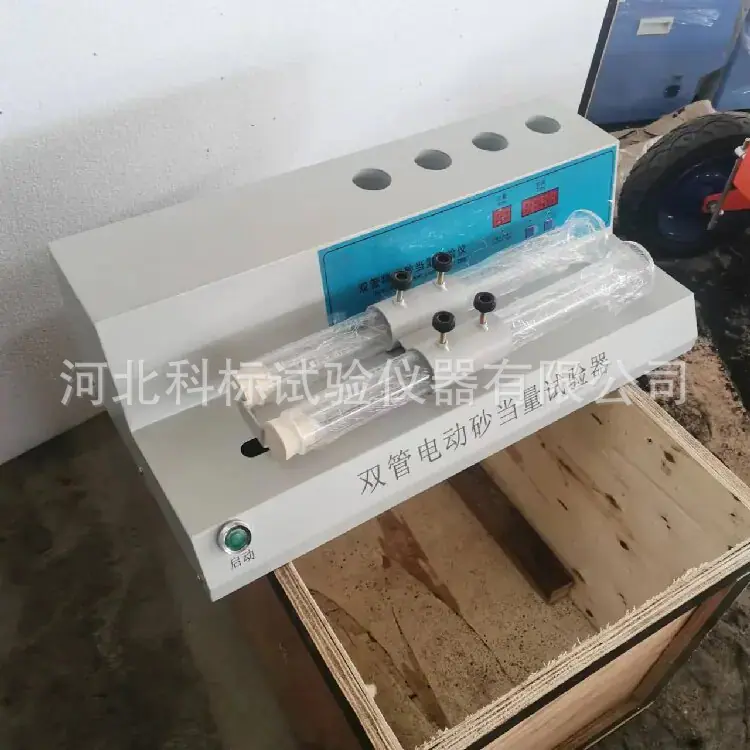

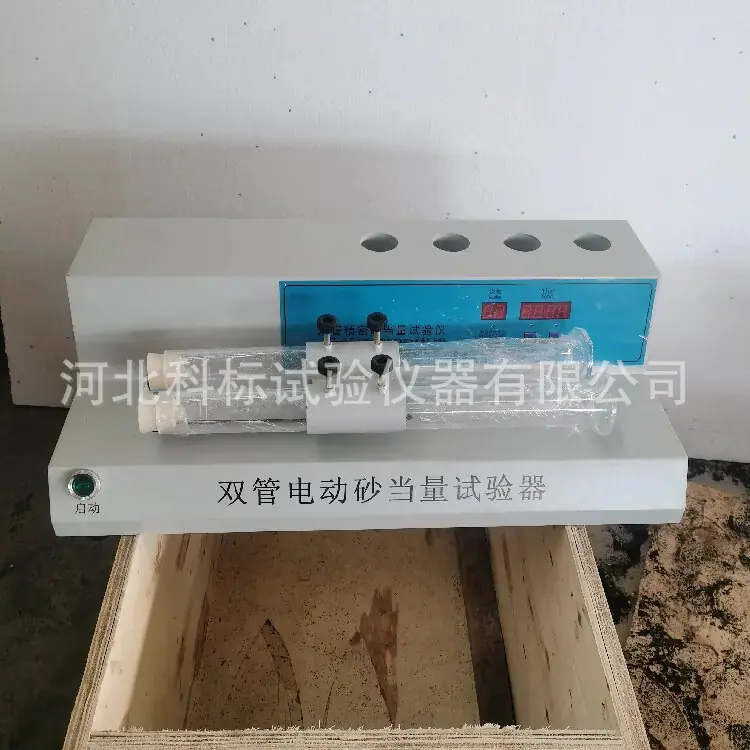

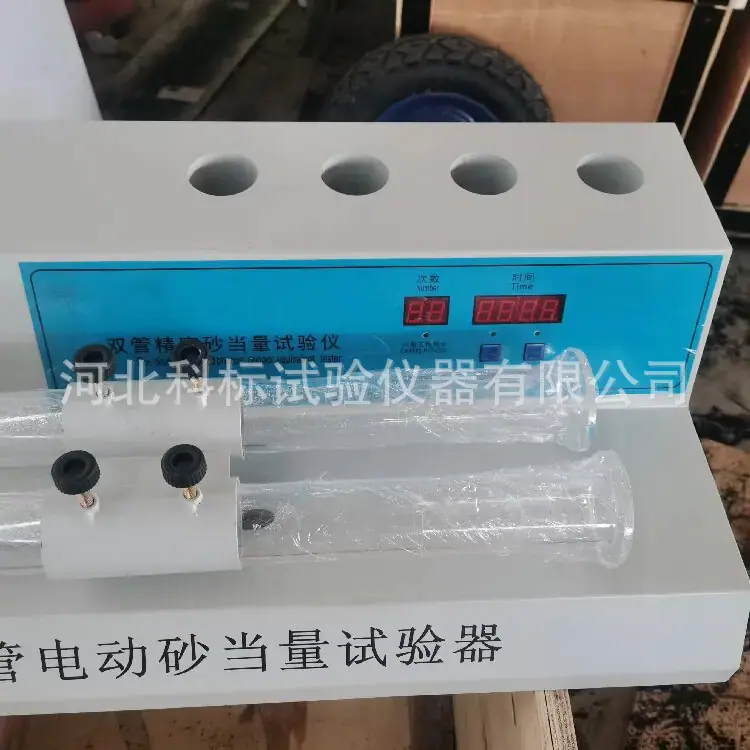

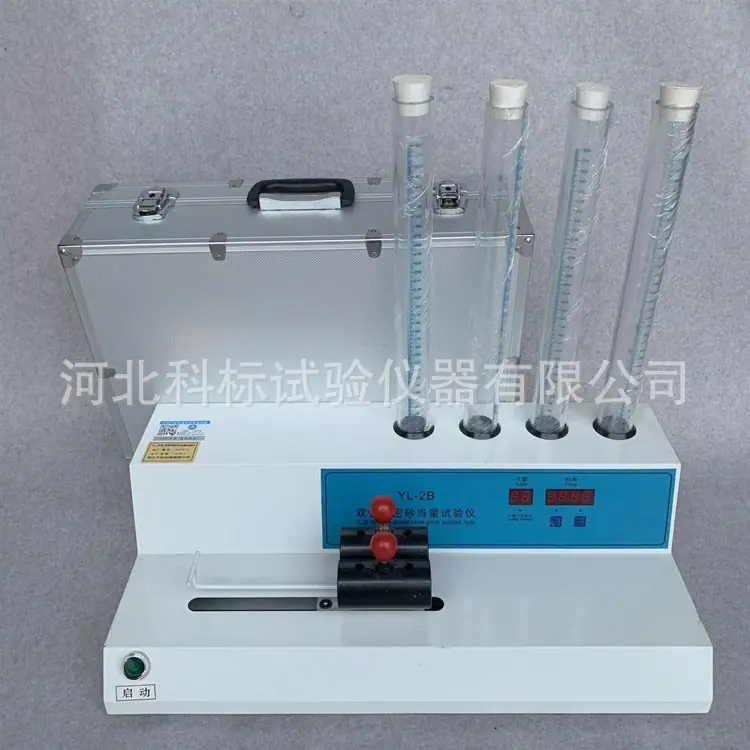

Probador de equivalente de arena de doble tubo



1. Especificaciones principales del producto y parámetros de rendimiento técnico

1. Probador de equivalente de arena de precisión de doble tubo

Potencia nominal: 130W

Peso bruto: 20±1Kg

Dimensiones externas: 564×320×360

Amplitud del barril de prueba: 203±1.0mm

Ciclo de movimiento: 180 veces/min±2 veces/min

2、Otros instrumentos especiales

Pistón de Contrapeso: 1Kg±5g

Cubo de prueba de plástico: diámetro interior 32 mm ± 0.25 mm

Altura 430mm

Tubo de purga: Diámetro exterior 6 mm ± 0.5 mm

Diámetro exterior 4 mm ± 0.2 mm

3. Estructura del producto

2. Preparación de solución de cloruro de calcio de alta concentración

Preparar según la proporción de cloruro de calcio anhidro (g):volumen de agua destilada (ml) = 1:2. El cloruro de calcio libera calor al disolverse en agua, provocando que la temperatura de la solución aumente. Después de que la solución se enfríe a temperatura ambiente, filtrarla con papel de filtro para eliminar las impurezas insolubles. La solución filtrada de alta concentración se almacena para su uso posterior. El contenido de cloruro de calcio en esta solución es de 410 g/L.

1、Preparación de la solución concentrada (1L)

(1) Mida 272 ml de solución de cloruro de calcio de alta concentración con una probeta graduada

(2) Pese 484.8 g de glicerol usando una balanza.

(3) Pese 13.6 g de formaldehído usando una balanza

(4) Al transferir los tres reactivos anteriores al cilindro graduado de 1 L, use una pequeña cantidad de agua destilada para enjuagar los recipientes que contenían los tres reactivos tres veces cada uno, y ponga cada enjuague en el cilindro graduado. Finalmente, agregue agua destilada hasta la marca de 1 L.

(5) Vierta la solución preparada de 1 L en un vaso de precipitados o probeta graduada de 2 L, mezcle bien y transfiera a un recipiente hermético.

Reservar como solución concentrada para pruebas.

Prepara la solución de riego

Tome 62.5 mL ± 0.5 mL de la solución concentrada para el muestreo, colóquela en un bidón o botella de plástico de 5 L y diluya con agua destilada hasta 2.5 L ± 0.005 L

3. Método de prueba para el equivalente de arena de agregados finos

1、Propósito y Alcance

(1) Este método es adecuado para determinar el contenido de arcilla o impurezas en el agregado fino para evaluar la limpieza del agregado, denotado por S E .

(2) Este método es aplicable a arena natural, arena manufacturada y gravilla para mezclas asfálticas y concreto cementicio, y su tamaño máximo de partícula de agregado no excederá los 4.75 mm (tamiz de malla de agujero redondo de 5 mm).

2、Instrumentos y Reactivos

Este experimento requiere los siguientes instrumentos y equipos

(1) Tubo de ensayo cilíndrico: hecho de plástico transparente, diámetro interior 32±0.025, altura 420±0.25 mm. Las líneas de marca están grabadas a 100±0.25 mm y 380±0.25 mm desde el fondo del tubo de ensayo, equipado con un tapón de goma.

(2) Tubo de lavado: Consiste en un tubo rígido, hecho de acero inoxidable o cobre forjado en frío, con un diámetro exterior de 6±0.5 mm, un diámetro interior de 4±0.2 mm y una punta afilada de acero inoxidable con dos orificios laterales en la parte inferior del tubo, cuyo diámetro es de 1±0.1 mm.

(3) Bidón de plástico (5 litros): El fondo del bidón está equipado con una tubería de salida de líquido. La superficie inferior del bidón está a unos 1,5 m sobre la mesa de trabajo.

(4) La tapa del barril debe aflojarse durante la prueba para asegurar la entrada de aire, y el tubo de goma debe insertarse en la salida de líquido en el fondo del barril y asegurarse con bridas.

(5) Tubo de goma (o tubo de plástico): de aproximadamente 1,5 m de longitud, de aproximadamente 5 mm de diámetro interior, para aspiración junto con el tubo de irrigación, equipado con una pinza metálica para controlar el caudal del líquido de irrigación.

(6) El pistón ponderado consta de una varilla, una base, un manguito y un peso. La varilla tiene una longitud de 430±0.25 mm; la base tiene un diámetro de 25±0.1 mm, y la superficie inferior es plana y lisa, perpendicular al eje de la varilla. Hay tres tornillos en el lateral para mantener un pequeño espacio entre el pistón y la pared del cilindro. El manguito tiene un tornillo que puede fijar la posición de hundimiento del pistón y una muesca de 1 cm de profundidad y 5 mm de ancho para medir lecturas utilizando una regla. El peso fijado en el extremo superior de la varilla del pistón, excluyendo el manguito, tiene un peso total de 1 kg±5 g.

(7) Oscilador: Provoca que el cilindro de prueba produzca un movimiento alternativo lineal transversal. Amplitud: 20.3±1.0cm, período de movimiento 180±2 veces/min.

(8) Balanza: Pesaje 1Kg, sensibilidad 1g.

(9) Horno: Puede controlar la temperatura a 105±5℃.

(10) Embudo de boca ancha (de plástico): diámetro de boca aproximadamente 100 mm.

(11) Una regla de acero de 500 mm de longitud, con graduaciones precisas a 1 mm.

(12) un tamiz de 4,75 mm (agujeros redondos de 5 mm) y un fondo de tamiz.

(13) Una espátula y una cuchara.

(14) Termómetro.

(15) Otros: Probeta graduada de 1 litro, vaso de precipitados de 2 litros, cepillo, plato, caja pequeña de aluminio, etc.

3. Pasos experimentales

Para evitar perturbar el proceso de sedimentación, el experimento debe realizarse en una plataforma libre de vibraciones. Revise el puerto de lavado del experimento en cualquier momento para evitar obstrucciones.

Durante la prueba, la temperatura del líquido de purga debe mantenerse dentro del rango de 20±2℃.

Dado que los plásticos tienden a volverse opacos bajo la luz solar, evite exponer los recipientes de plástico directamente a la luz solar. Limpie los recipientes de plástico que contengan soluciones de prueba después de su uso.

(1) Use el tubo de purga para aspirar la solución de purga al cilindro hasta la marca de 100 mm (se necesitan aproximadamente 80 ml)

(2) Vierta cuidadosamente la muestra húmeda equivalente a 120±1 g de peso seco en el cilindro de prueba vertical usando un embudo.

(3) Golpea la parte inferior del cilindro repetidamente con la palma de la mano para eliminar las burbujas de aire y permitir que la muestra se moje rápidamente, luego déjalo reposar durante 10 minutos.

(4) Después de dejar reposar la muestra durante 10±min, tape el cilindro de prueba con un tapón de goma y fije el cilindro de prueba horizontalmente en el agitador.

(5) Encienda el interruptor de "Alimentación Principal" del instrumento, presione el botón "Inicio" para arrancar el oscilador, y el instrumento vibrará durante 30 segundos y se detendrá automáticamente. Retire el cilindro de prueba, colóquelo nuevamente en el soporte de prueba verticalmente y desenrosque el tapón de goma.

(6) Inserte el tubo de lavado en el cilindro, lave rápidamente el agregado adherido a la pared del cilindro con la solución de lavado, luego inserte el tubo de lavado hasta el fondo del cubo de prueba, gire lentamente el tubo de lavado mientras lo levanta a una velocidad uniforme, de modo que las impurezas de grano fino adheridas a la superficie del agregado floten hacia arriba, hasta que la solución alcance la marca de 380 mm.

(7) Tire lenta y uniformemente del tubo de lavado hacia arriba. Cuando el nivel del líquido alcance la marca de 380 mm, detenga el flujo de líquido a través del tubo de lavado, manteniendo el nivel del líquido en la marca de 380 mm. Luego, presione el botón "Configuración de tiempo" en el instrumento durante 20 minutos y déjelo reposar sin moverlo durante 20 min ± 15 s. (Cuando el tiempo llegue a 20 minutos, el instrumento emitirá automáticamente un sonido de "bip bip" para recordárselo al experimentador).

medición

(1) Después de reposar durante 20 minutos, utilice la escala del cilindro graduado (unidad: mm) para medir directamente la altura desde el fondo del cilindro hasta la superficie superior de la capa floculenta, es decir, h1; (si es posible, mida también la altura desde el fondo del cilindro hasta la superficie superior del sedimento, es decir, h2, este elemento sirve como valor de referencia para el valor de equivalente de arena medido por el método del pistón), con una precisión de 1 mm.

(2) Coloque el manguito del pistón del contrapeso en la boca del cilindro, permitiendo que el pistón del contrapeso descienda lentamente dentro del cilindro hasta que toque el sedimento. Apriete inmediatamente el tornillo de fijación. Inserte la regla en la abertura del manguito, alineando el punto cero con la superficie inferior del pistón. Lea la altura del sedimento desde el manguito, con una precisión de 1 mm. El proceso de medición anterior debe completarse en 30 segundos. Registre simultáneamente la temperatura dentro del cilindro, con una precisión de 1℃.

Los pasos anteriores se llevan a cabo para pruebas paralelas de dos muestras.

4、Resultados y Cálculos

4.1 El valor de equivalente de arena de la muestra se determina utilizando el método del pistón según la Especificación de Carreteras JTJ058-2000 (5.1):

SE=（h2/h1）*100％

Donde: SE es el equivalente de arena de la muestra, %

h1 es la altura total de los flóculos y sedimentos en el cilindro de prueba, mm.

h2 es la altura del sedimento medida con un pistón en el cilindro de prueba, mm.

4.2 El valor visual del equivalente de arena de la muestra se calcula según el Método de la Especificación de Carreteras JTJ058-2000 (5.2):

SEV=（h2/h1）*100％

Donde: SEV es el valor de equivalente de arena visual de la muestra;

h1’ es la altura total de los flóculos y sedimentos en el cilindro de prueba, mm.

h2’ es la altura del sedimento determinada visualmente en el cilindro de prueba, mm.

4.3 Un agregado se probará en paralelo dos veces, y el equivalente de arena SE o SEV del agregado es el valor promedio de los equivalentes de arena determinados en paralelo para las dos muestras, basado en la medición del pistón, y expresado como un número entero.

4. Cosas a tener en cuenta:

1. Después del experimento, por favor apague el interruptor de encendido y desenchufe el cable de alimentación a tiempo.

2. El pistón debe limpiarse después de cada experimento.

3. Evite golpear el tubo de ensayo redondo.





Lista de empaque del probador de equivalente de arena de precisión de doble tubo

1. Vibrador eléctrico 1 juego 2. Cubo de descarga 1 juego

3. Manual de Usuario 1 copia 4. Certificado de Inspección 1 copia

5. Caja de accesorios para instrumentos 1 juego

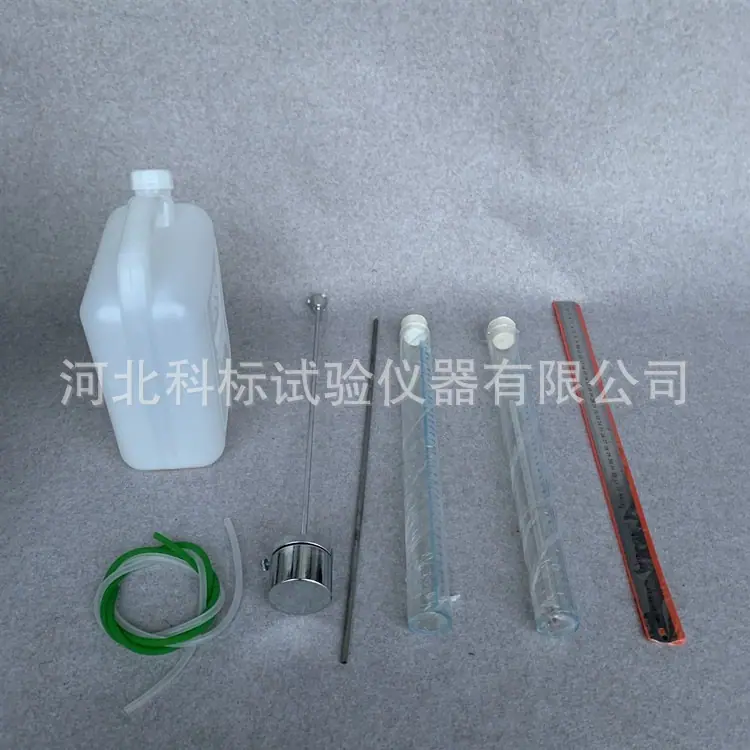

Lista de Accesorios para el Equipo de Ensayo de Equivalente de Arena

1. Barriles de prueba 4 juegos 2. Pistón de contrapeso 1 pieza

3. 1 regla de acero 4. 5 frascos de reactivos

5. Tubo de lavado 1 pieza 6. Termómetro 1 pieza
