Módulo de Codificador Incremental Kth7824 Codificador para Impresora de Chorro de Tinta Portátil Soporta Anillo Magnético Fuera del Eje

Lista de envío:

Módulo KTH7824 x1

Imán redondo a juego x1

Introducción del producto:

El KTH7824 es un chip sensor Hall de ángulo absoluto de alta precisión, que emite el ángulo absoluto con una resolución de hasta 16 bits. Permite la medición del ángulo del campo magnético sin contacto tanto en aplicaciones axiales como fuera del eje. Independientemente del rango de velocidad entre 0 y 120000 rpm, el KTH7824 puede emitir información angular de forma rápida y precisa, lo que lo hace adecuado para diversos campos que requieren medición precisa del ángulo y control de velocidad.
El KTH7824 proporciona múltiples modos de salida de ángulo flexibles para satisfacer diferentes requisitos de aplicación. En primer lugar, admite salida de pulsos de cuadratura ABZ programable de hasta 4096 pasos, proporcionando alta resolución e información de posición precisa. Además, el KTH7824 también admite salida de ángulo SPI de cuatro hilos, facilitando la comunicación y el intercambio de datos con otros dispositivos. Al mismo tiempo, también admite salida de ángulo SSI de dos hilos, proporcionando un diseño de interfaz simplificado.
Para adaptarse mejor a las necesidades de la aplicación real, el KTH7824 también tiene una función de detección de intensidad de campo magnético incorporada. Los usuarios pueden establecer programáticamente umbrales para intensidades de campo magnético altas y bajas según situaciones específicas, monitorear la intensidad del campo magnético en tiempo real y realizar acciones correspondientes. Esto proporciona comodidad a los usuarios al seleccionar imanes adecuados y distancias de instalación.
Además, el KTH7824 integra memoria MTP (Multi-Time Programmable) para almacenar parámetros de configuración importantes. Los usuarios pueden almacenar información como la posición del ángulo cero de referencia, la configuración del codificador ABZ y los umbrales de detección de campo magnético para una configuración y ajuste flexibles en diferentes escenarios de aplicación.
KTH7824 Bits efectivos 14 bits
Características:
- Salida de ángulo absoluto de resolución de 16 bits
- Alta precisión, error INL menor a ±0.35°
- Adecuado para varios escenarios sin contacto, tanto en el eje como fuera del eje
- Latencia ultrabaja, datos actualizados cada 1 µs
- Comunicación SPI: Lectura de Ángulo, Lectura/Escritura de Registros
- Comunicación SSI: Salida de Ángulo
- Salida ABZ programable de 4-4096 pasos/revolución
- Salida de Ángulo PWM de 14 bits
- Memoria programable integrada MTP
- Diagnóstico/alarma de intensidad del campo magnético
- Voltaje de operación compatible con 3.3V y 5V
- El rango de temperatura de trabajo es de -40°C a 125°C
- Paquete QFN-16L y paquete SOP-8 opcionales
aplicación típica
- Sensor de posición angular absoluto
- Motor DC sin escobillas
- Medición de ángulo fuera del eje
- Elevador
- Puerta de blindaje

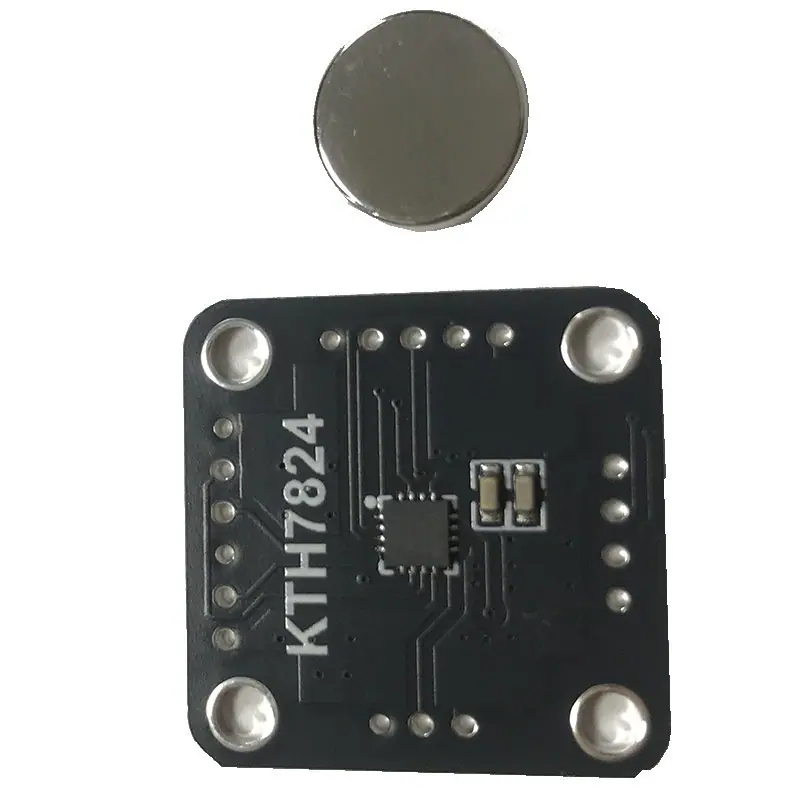

Productos en foto real:
