I. Descripción general
Las líneas de transmisión y transformación de CA utilizan pararrayos de óxido de zinc con cubierta de material compuesto orgánico conectados en paralelo a ambos extremos de los aisladores (cadenas) para limitar las sobretensiones atmosféricas de la línea, mejorar el nivel de resistencia a los rayos de la línea y reducir la tasa de disparo del sistema causada por fallas por rayos. Es un nuevo tipo de pararrayos especialmente diseñado para este propósito. El método de instalación principal es el tipo suspensión (suspendido de las torres de transmisión), pero también se puede instalar en tipo pedestal. Los pararrayos de óxido de metal con cubierta compuesta para líneas (tipo suspensión, tipo pedestal) producidos por nuestra empresa se utilizan principalmente en sistemas de transmisión y transformación de energía de CA de 10~220 kV para limitar diversas sobretensiones que pueden ocurrir en las líneas de transmisión y transformación, con el fin de garantizar el funcionamiento de las líneas de transmisión y transformación.
Los estándares para la ejecución de la fabricación de productos son GB11032-2000 (eqv IEC60099-4:1991) 《Pararrayos de Óxido Metálico sin Chispero para CA》, JB/T8952-2005 《Pararrayos de Óxido Metálico sin Chispero con Carcasa Compuesta para Sistemas de CA》, JB/T10497-2005 《Pararrayos de Óxido Metálico con Chispero en Serie y Carcasa Compuesta para Líneas de Transmisión de CA》, JB/T8459-2006 《Método de Designación de Modelos de Producto para Pararrayos》。
2. Características del producto
1. Moldeado integral, buen rendimiento de sellado, estructura especial, a prueba de humedad y a prueba de explosiones;
2. Buen rendimiento de disipación de calor, con gran capacidad de absorción de sobretensión;
3. Volumen pequeño y peso ligero, instalación flexible y resistencia a colisiones, alta resistencia a la tracción, sin daños durante el transporte.
4. Adecuado para instalación en líneas de transmisión con bajo nivel de resistencia al rayo y alta tasa de disparo por rayo; zonas montañosas y de colinas con baja precipitación; torres con alta resistencia de puesta a tierra, torres de cruce de río de gran vano; situaciones con sobretensión de operación alta, que requieren limitación antes de entrar a la subestación; zonas altamente contaminadas.
3. Condiciones de uso
1. La temperatura ambiente es: -40℃~+40℃;
2. Altitud no superior a 2000 m (debe especificarse al realizar el pedido para zonas de gran altitud);
3. La frecuencia de alimentación es de 48 Hz ~ 62 Hz;
4. La velocidad máxima del viento no supera los 35 m/s;
5. Zonas con intensidad de terremoto de 7 o menos;
6. Se permite que el pararrayos oscile, y se consideran el método de suspensión y el método de cimentación por pilotes según la forma de la torre.
IV. Descripción del Modelo del Producto

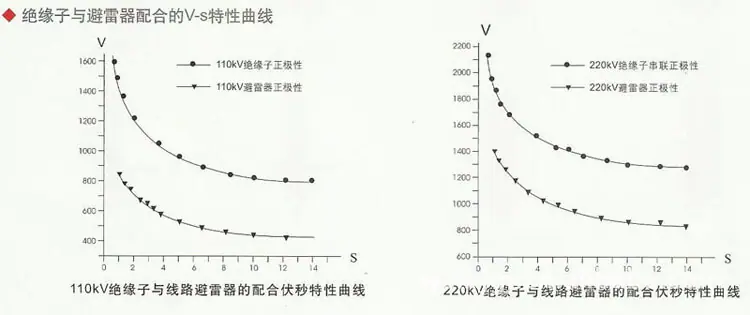

V. Curva característica V-s de la coordinación de aislador y pararrayos
VI. Uso y Selección de Pararrayos para Líneas de Transmisión y Transformación de CA
Las líneas de transmisión y transformación de CA utilizan pararrayos divididos en pararrayos sin hueco y pararrayos con huecos en serie. Los pararrayos con huecos en serie se dividen a su vez en pararrayos de hueco fijo y pararrayos de hueco de aire, cada uno con sus propias características de uso.
1. El protector contra sobretensiones sin chispa siempre participa en la operación de la línea, el protector opera cuando la línea es alcanzada por un rayo y también puede absorber diversas energías de sobretensión en la línea durante la operación normal, pero cuando el protector falla, causa una falla a tierra en la barra colectora, requiriendo un corte de energía para su extracción manual. Nuestra empresa ha desarrollado un sistema de desconectador en serie para usar con protectores sin chispa, que hace que el desconectador opere y desconecte automáticamente el protector de la barra colectora cuando el protector falla. Esto es conveniente para el uso y mantenimiento del cliente.
2. El descargador de sobretensión de espacio serie no participa en la operación de la línea, extendiendo la vida útil del descargador. Cuando un rayo golpea la línea, el espacio del descargador se descarga y opera. La ventaja del descargador de espacio fijo es que el rango de voltaje de descarga del espacio es estable, pero la desventaja es que la falla de un espacio fijo es equivalente a un descargador sin espacio; la ventaja del descargador de espacio de aire es que siempre está aislado del sistema en condiciones normales. Cuando un rayo golpea la línea, el espacio del descargador se descarga y opera, pero la desventaja es que el espacio puede oscilar con el viento y el rango de voltaje de descarga del espacio es inestable. El espacio de aire en forma de arco desarrollado por nuestra empresa supera en gran medida el cambio en la distancia del espacio causado por la oscilación.

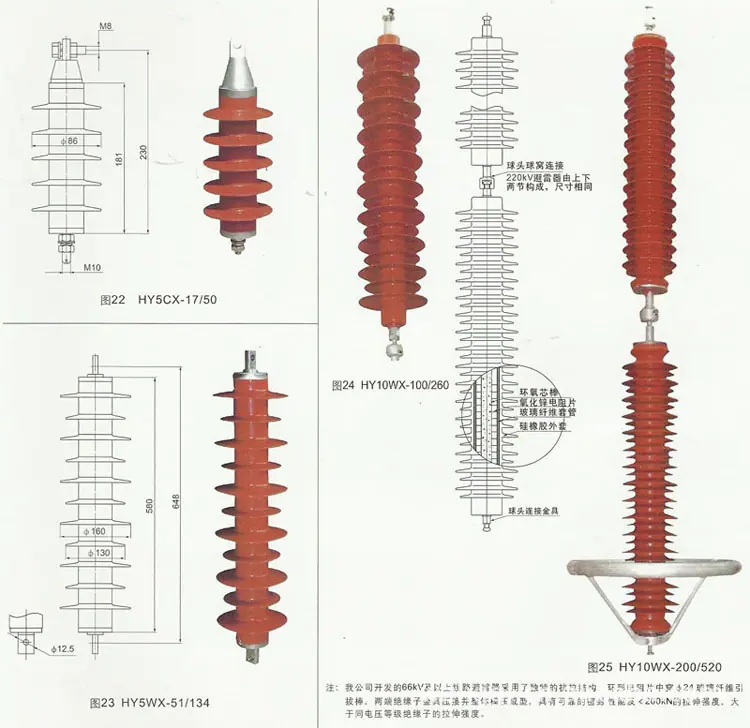

Siete, Tabla de Parámetros Eléctricos sin Huecos de Línea
Modelo de pararrayos | Tensión nominal del sistema | Tensión nominal del descargador de sobretensión | Voltaje de funcionamiento continuo | Voltaje de referencia CC (U1mA) | Voltaje residual bajo corriente de irrupción | Tensión residual bajo corriente de impulso de rayo | Corriente de irrupción de funcionamiento voltaje residual | Capacidad de corriente de onda cuadrada (2ms) | Alta resistencia a sobrecorriente | Número de dibujo |
kV(v.r.m.s) | >kV | A | kA | |||||||
HY5WX-17/50 | 10 | 17 | 13.6 | 25.0 | 57.5 | 50 | 42.5 | 150 | 65 | Figura 22 |
HY5WX-51/134 | 35 | 51 | 40.8 | 73.0 | 154 | 134 | 114 | 400 | 100 | Fig.23 |
HY5WX-54/134 | 35 | 54 | 43.2 | 77.0 | 154 | 134 | 114 | 400 | 100 | |
HY5WX-96/250 | 66 | 96 | 75 | 140 | 279 | 250 | 202 | 400 | 100 | Fig.24 |
HY5WX-96/250 | 66 | 96 | 75 | 140 | 279 | 250 | 202 | 400 | 100 | |
HY10WX-100/260 | 110 | 100 | 78 | 145 | 291 | 260 | 211 | 600 | 100 | Fig.24 |
HY10WX-102/265 | 110 | 102 | 81.6 | 152 | 297 | 265 | 225 | 600 | 100 | |
HY10WX-108/281 | 110 | 108 | 86.4 | 157 | 314 | 281 | 239 | 600 | 100 | |
HY10WX-114/300 | 110 | 114 | 91.2 | 165 | 336 | 300 | 255 | 600 | 100 | |
HY10WX-120/320 | 110 | 120 | 96.0 | 174 | 358 | 320 | 272 | 600 | 100 | |
HY10WX-126/328 | 110 | 126 | 100.8 | 183 | 367 | 328 | 279 | 600 | 100 | |
HY10WX-204/530 | 220 | 204 | 163.2 | 297 | 594 | 530 | 450 | 800 | 100 | Fig.25 |
HY10WX-216/562 | 220 | 216 | 172.8 | 314 | 628 | 562 | 478 | 800 | 100 | |
HY10WX-228/600 | 220 | 228 | 182.4 | 331 | 627 | 600 | 510 | 800 | 100 | |
HY10WX-240/640 | 220 | 240 | 192.0 | 349 | 716 | 640 | 544 | 800 | 100 | |
HY10WX-252/656 | 220 | 252 | 201.6 | 366 | 734 | 656 | 558 | 800 | 100 | |

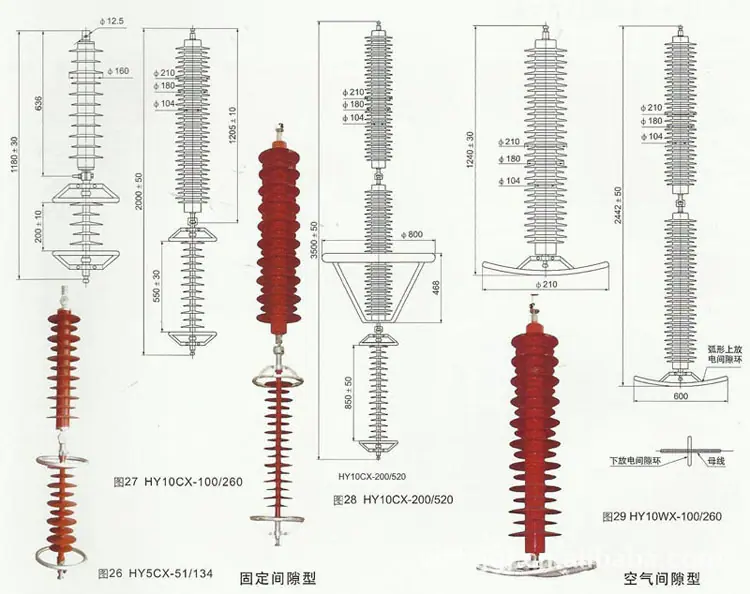

Ocho, Tabla de parámetros eléctricos tipo Línea (con espacio de serie)
Nota: Los pararrayos tipo suspensión de 35 kV y menos suelen adoptar el método de suspensión con placa de horquilla de una oreja o un orificio, los pararrayos tipo suspensión de 66 kV y menos suelen adoptar el método de suspensión de cabeza de bola/copa de bola, si se requieren otros métodos de suspensión en serie, por favor especifíquelo al realizar el pedido. Nuestra empresa puede ayudar a los usuarios a diseñar varios métodos de suspensión flexibles.

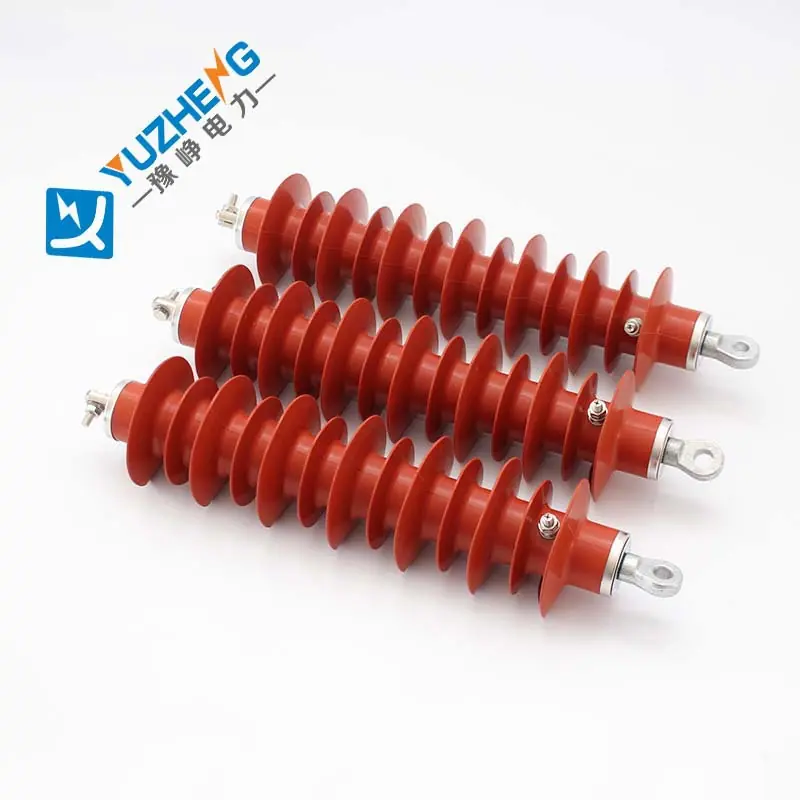

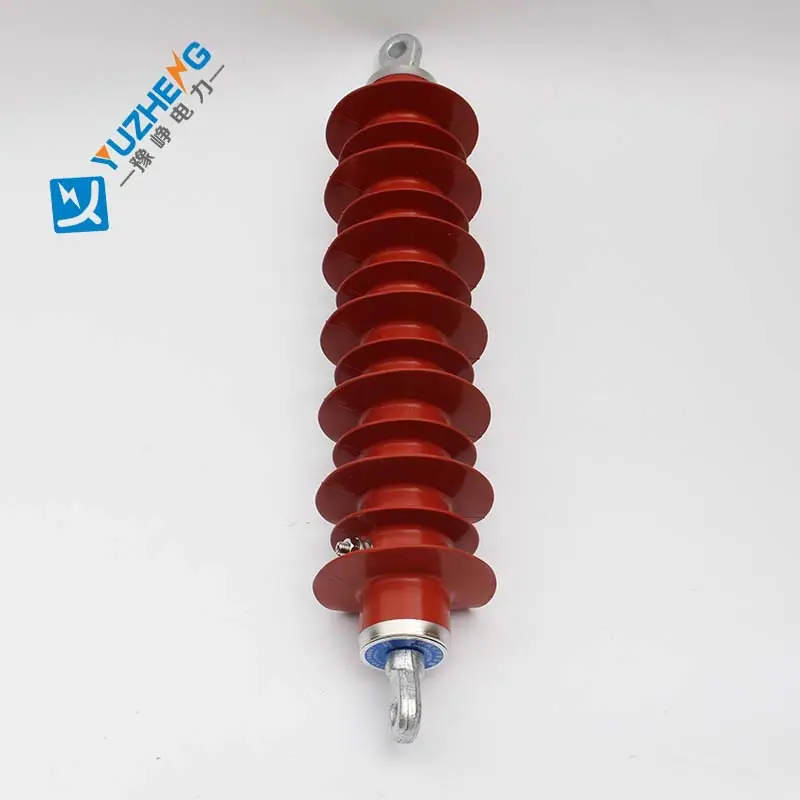

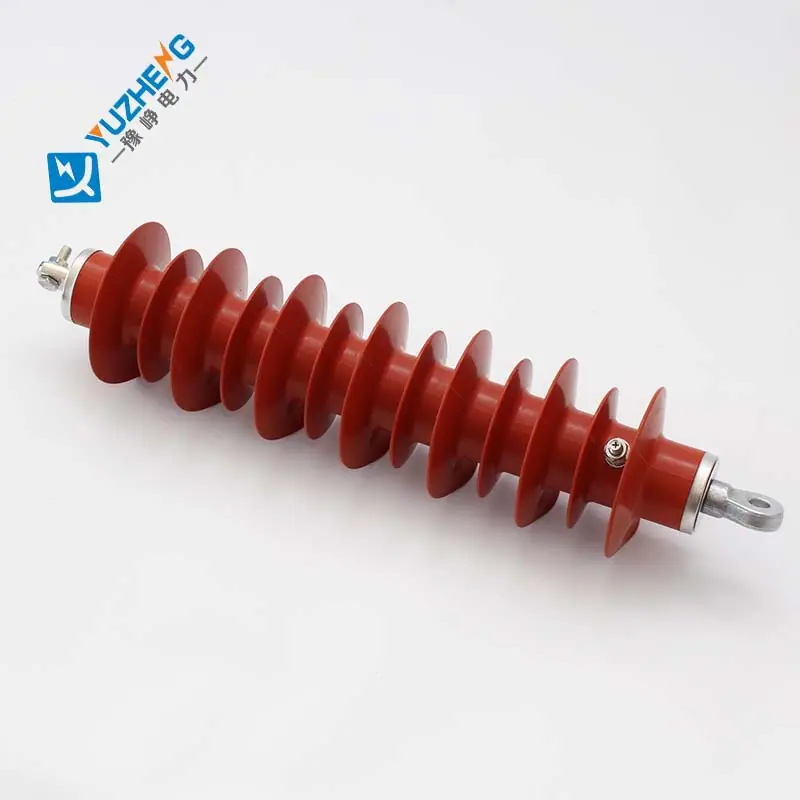

Nueve, Apariencia
