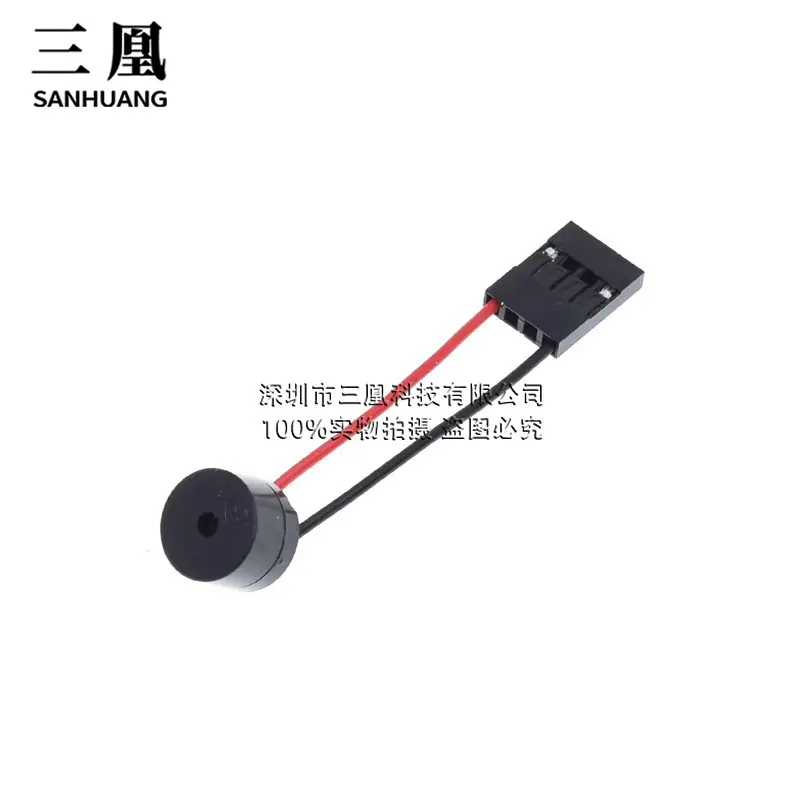

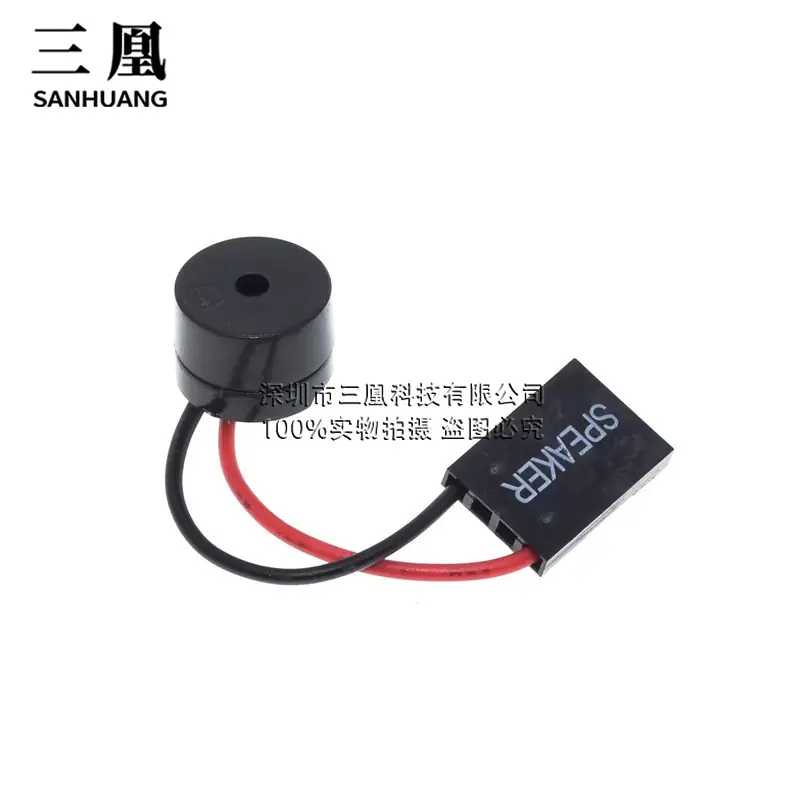

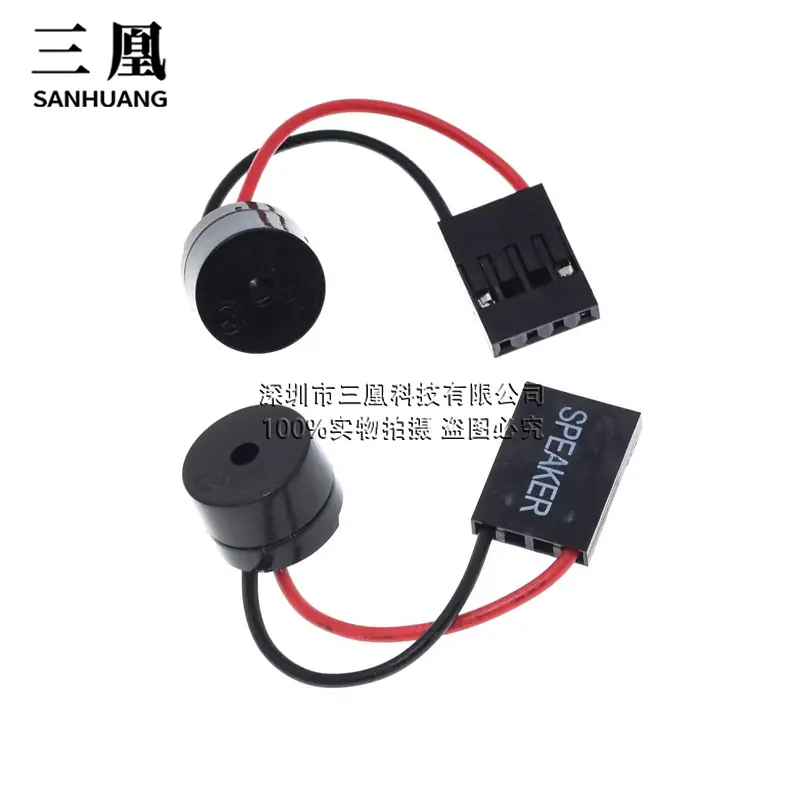

Zumbador de Alarma para Placa Base Altavoz para Gabinete de Computadora de Escritorio Altavoz Pequeño para Placa Base Sonido de Aviso con Cable de Conexión

Longitud de línea: aproximadamente 4 cm
Longitud total: aprox. 6 cm
Peso: 7.7g
Tamaño redondo: 11.6*8.6mm
Tamaño cuadrado: 14.2*10.1*2.5mm

Ámbito de uso: Después de que la computadora arranca, todos escuchamos el familiar sonido de "bip". Esto generalmente indica que la computadora se puede usar normalmente. Este sonido proviene de este "tesoro".

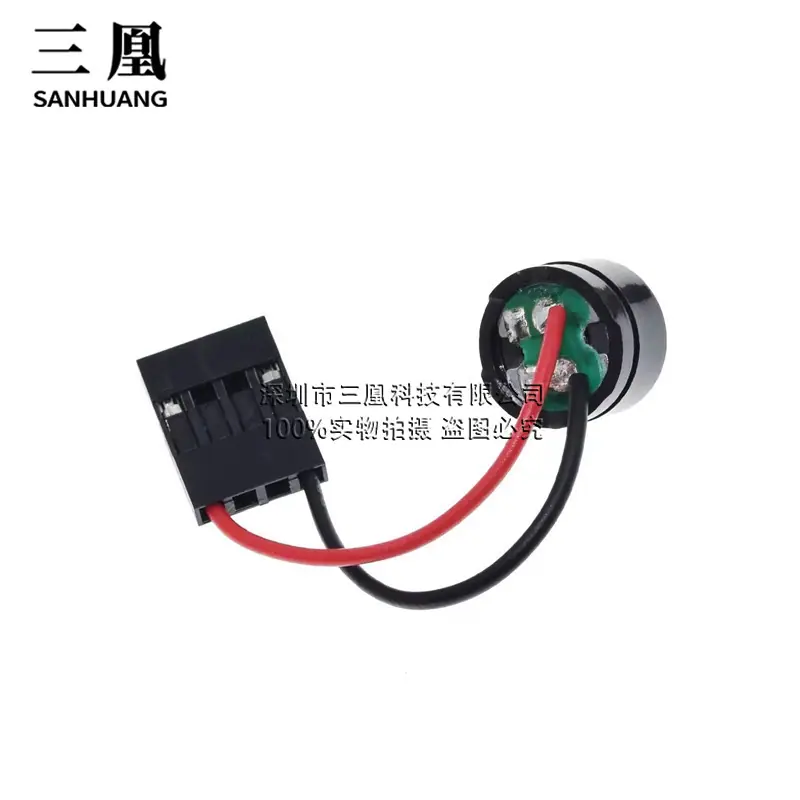

La línea roja es el polo positivo, la línea negra es el polo negativo (en realidad, no hay positivo ni negativo, siempre que se conecte a la interfaz del altavoz, se puede usar)
Descripción del tono de alarma de la placa base
El significado general del código de pitido AWARD BIOS es:
1 corto: El sistema arranca normalmente, que es lo que oímos todos los días, y también indica que no hay ningún problema con la máquina.
2 cortos: Error general, por favor ingrese a la Configuración del CMOS y restablezca las opciones incorrectas.
1 largo 1 corto: Hay un error en la RAM o en la placa base. Intenta reemplazar un módulo de memoria. Si eso aún no funciona, tienes que reemplazar la placa base.
1 largo 2 cortos: Error de monitor o tarjeta gráfica.
1 largo 3 cortos: Error del controlador del teclado, revise la placa base.
1 largo 9 cortos: Error en la RAM Flash o EPROM de la placa base, BIOS dañado. Intente cambiar la RAM Flash.
Pitido continuo (sonido largo): El módulo de RAM no está insertado correctamente o está dañado. Vuelva a insertar el módulo de RAM; si el problema persiste, deberá reemplazarlo.
Pitido continuo: La fuente de alimentación, el monitor y la tarjeta gráfica no están conectados correctamente. Verifique todos los enchufes.
Pitidos cortos repetidos: Problema de alimentación.

Sin sonido, sin pantalla: problema de alimentación.

El significado general del código de pitido de la BIOS AMI es:
1. Un pitido corto, fallo al refrescar la memoria. La memoria está bastante dañada, me temo que tendrá que ser reemplazada.
2. Dos pitidos cortos, error de paridad de memoria. Puede entrar en la configuración CMOS y desactivar la opción de paridad de memoria, configurándola en Desactivado. Sin embargo, en términos generales, tener paridad en los módulos de memoria y habilitar la comprobación de paridad en la configuración CMOS es beneficioso para la estabilidad del sistema microcomputador.
3. Tres pitidos cortos, la comprobación de la memoria básica del sistema (primeros 64 KB) falló. Reemplace la memoria.
4. Cuatro pitidos cortos, error del reloj del sistema. Repare o reemplace la placa base.
5. Cinco pitidos cortos, error de CPU. Sin embargo, puede que no sea completamente culpa de la CPU; también podría haber problemas con el zócalo de la CPU o algo más. Si esta CPU funciona normalmente en otra placa base, entonces el error está definitivamente en la placa base.
6. Seis pitidos cortos: Error en el controlador del teclado. Si el teclado no está enchufado, es fácil de solucionar, simplemente conéctelo; si el teclado está conectado normalmente pero muestra un error, intente cambiarlo por un teclado que funcione bien; de lo contrario, hay un problema con el chip de control del teclado o las piezas relacionadas.
7. Siete pitidos cortos, error del modo real del sistema, no se puede cambiar al modo protegido. Esto también pertenece a una falla de la placa base.
8. Ocho pitidos cortos indican un error de lectura/escritura de VRAM. Los chips de memoria de la tarjeta gráfica pueden estar dañados. Si los chips de memoria están en zócalos, solo necesita encontrar el chip defectuoso y reemplazarlo. De lo contrario, la tarjeta gráfica necesita ser reparada o reemplazada.
9. Nueve pitidos cortos, la comprobación del BIOS ROM falló. Intente reemplazarlo por un BIOS bueno del mismo tipo. Si se demuestra que el BIOS es defectuoso, puede intentar recuperarlo reescribiéndolo o incluso mediante intercambio en caliente.
10. Diez pitidos cortos, error de lectura/escritura del registro. Solo es posible la reparación o el reemplazo de la placa base.
11. Once pitidos cortos, error de caché.

12. Si no puede oír el pitido ni ver la pantalla, primero debe comprobar si el cable de alimentación está correctamente conectado. Esto se pasa por alto a menudo durante el mantenimiento, no
Conecta la alimentación de la placa base y prueba el arranque. A continuación, comprueba si faltan componentes, como la CPU, los módulos de RAM, etc. Luego, retira todas las tarjetas de expansión dudosas, dejando solo la tarjeta gráfica para probar. Finalmente, localiza el jumper en la placa base para borrar la configuración del CMOS, borra la configuración del CMOS para devolver la BIOS a su estado de fábrica. Si el monitor, la tarjeta gráfica y los cables están bien, y la CPU y la memoria también están bien, y después de realizar los pasos anteriores, el microordenador todavía no muestra imagen ni emite pitidos al arrancar, entonces debe ser un problema de la placa base.
Sonido de alarma de la BIOS de POENIX (Había muchos POENIX en placas base más antiguas, pero ahora han sido adquiridos por AWARD)

1 Inicio normal del sistema corto
1 corto 1 corto 1 corto inicialización de encendido del sistema fallida

1 corto 1 corto 2 cortos error de placa base
1 corto 1 corto 3 cortos Falla de CMOS o de batería

1 corto 1 corto 4 cortos Error de suma de verificación de la ROM del BIOS

1 corto 2 cortos 1 corto error del reloj del sistema
1 corto 2 cortos 2 cortos Falló la inicialización de DMA

1 corto 2 corto 3 corto Error en el registro de página DMA

1 corto 3 cortos 1 corto Error de actualización de RAM

1 Corto 3 Cortos 2 Cortos Error de Memoria Básica

1 corto 3 cortos 3 cortos error básico de memoria
1 corto 4 cortos 1 corto error en línea de dirección de memoria básica

1 corto 4 corto 2 corto error básico de verificación de memoria

1 corto 4 corto 3 corto Error de temporización EISA

1 corto 4 cortos 4 cortos Error en el puerto NMI EISA

2 corto 1 corto 1 corto antes de error de memoria básica de 64K

3 corto 1 corto 1 corto Error de registro DMA

3 corto 1 corto 2 corto error del registro DMA principal

3 corto 1 corto 3 corto manejador de interrupción principal error de registro

3 corto 1 corto 4 corto del registro de error del manejador de interrupciones

Error del controlador de teclado 3 corto 2 corto 4 corto
3 corto 1 corto 3 corto manejador de interrupción principal error de registro

3 corto 4 corto 2 corto muestra error
3 corto 4 corto 3 corto error de reloj

4 corto 2 corto 2 corto error de apagado

4 corto 2 corto 3 corto Error de puerta A20
4 corto 2 corto 4 corto modo de protección error de interrupción

4 corto 3 corto 1 corto error de memoria
4 corto 3 corto 3 corto reloj

2 Error 4 cortos 3 cortos 4 cortos Error de reloj

4 corto 4 corto 1 corto error de puerto serie

4 corto 4 corto 2 corto error de puerto paralelo
4 corto 4 corto 3 corto error del coprocesador numérico
El estado de funcionamiento de la placa base se puede juzgar por el sonido del zumbador
