Conector Rápido Tipo NG Adecuado para Conector de Tubería de Retorno de Aceite de Shaanxi Automobile Delong

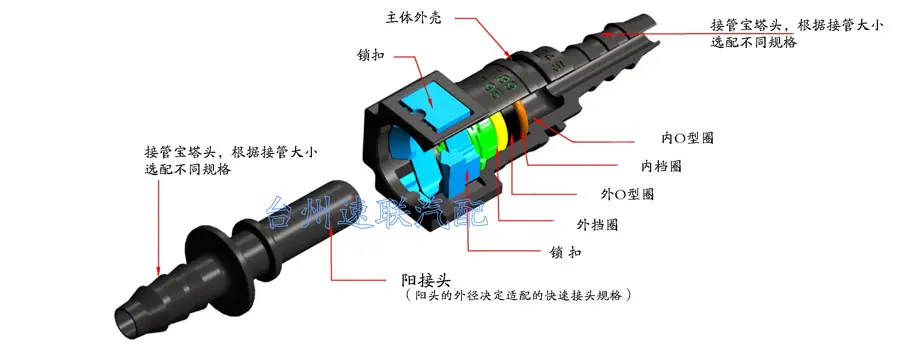

Diagrama de estructura

El conector rápido está compuesto por un anillo tórico y una carcasa de plástico especialmente diseñada. Utiliza una estructura de sellado radial con anillos de sellado dobles. El anillo tórico interior está hecho de caucho modificado, específicamente personalizado para diversas propiedades físicas, químicas y de rendimiento del fluido, proporcionando resistencia al envejecimiento, la corrosión, la hinchazón, etc. El anillo tórico exterior está separado del anillo tórico interior por un anillo espaciador intermedio, lo que permite que cada anillo de sellado tenga su propio espacio independiente para el movimiento y previene la adhesión del caucho. El anillo tórico exterior está hecho de caucho sintético, principalmente para mejorar el rendimiento mecánico y prevenir el envejecimiento por aire. El anillo de retención exterior se asegura mediante clips elásticos automáticos, sujetando firmemente los anillos de sellado y el anillo espaciador dentro de la carcasa, previniendo fenómenos como el desprendimiento o el desplazamiento del anillo tórico. Esto garantiza el sellado y la seguridad de la conexión.
