Módulo de resistencia fotosensible XH-M131 control automático de brillo 5v 12v relé de fotocontrol interruptor de luz

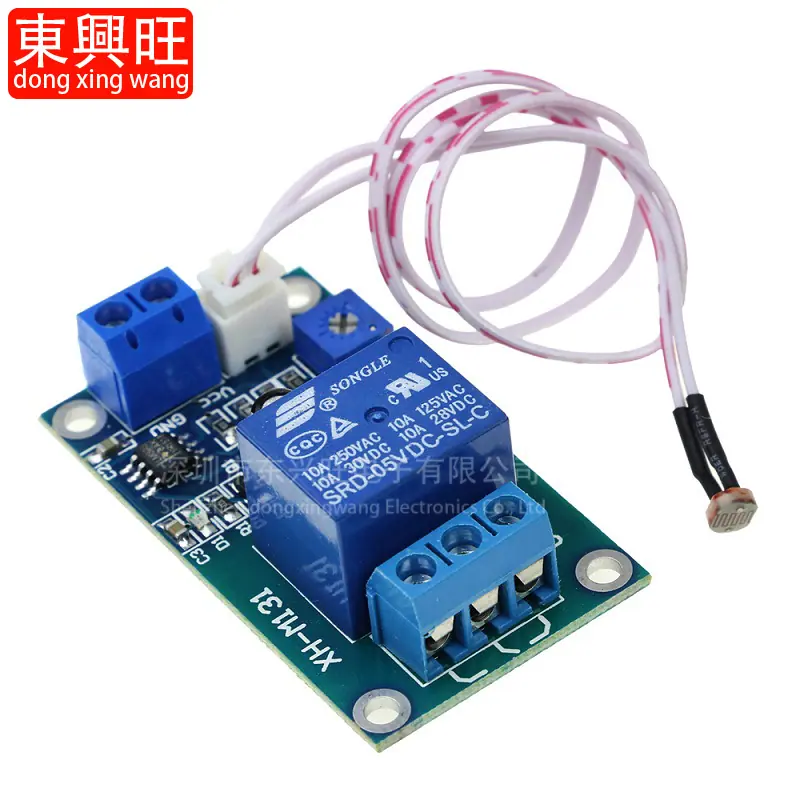

Módulo de Fotorresistencia XH-M131

Tamaño del módulo XH-M131: 53*31*19mm

El módulo se puede utilizar para detección de luz y detección de brillo. Tiene una luz indicadora de encendido (roja) y una luz indicadora de activación del relé (azul). También viene con cuatro orificios de montaje para tornillos M3, lo que facilita mucho la instalación. La sensibilidad del sensor de luz se puede ajustar mediante un potenciómetro. Tiene un relé incorporado y se puede utilizar como interruptor para diversas aplicaciones de control de detección de brillo, como alumbrado público (encendido automático por la noche y apagado durante el día) y otros equipos automatizados.

Parámetros de la placa

1. El módulo utiliza una fuente de alimentación de 12 V y tiene protección contra polaridad inversa. Conectar la fuente de alimentación al revés no dañará el módulo.

2. Capacidad de carga máxima de la interfaz normalmente abierta: AC 0V--125V/20A, DC 0V--14V/20A; El terminal de salida del módulo tiene tres puertos: terminal común (COM), normalmente abierto (CK) y normalmente cerrado (CB). Los tres puertos son equivalentes a un interruptor de transferencia. Cuando la bobina del relé está energizada, el terminal común conduce con el terminal normalmente abierto. Cuando está desenergizado, el terminal común conduce con el terminal normalmente cerrado; El terminal COM generalmente se conecta al polo negativo de la fuente de alimentación a través de la carga, y el terminal normalmente abierto se conecta al polo positivo de la fuente de alimentación;
