El grabado y el estampado son dos métodos de procesamiento de conformado de metales fundamentalmente diferentes, y tienen diferencias esenciales en sus principios, aplicaciones, ventajas y desventajas.



En pocas palabras:



El estampado es un proceso físico de "punzonado, prensado y corte", como "sellar" con un troquel, y es adecuado para la fabricación rápida de piezas con formas tridimensionales.



El grabado es una "corrosión" química, como cortar con "tijeras químicas", adecuado para fabricar piezas planas bidimensionales ultradelgadas y precisas.



Las diferencias entre ellos se explican a continuación con una tabla de comparación detallada.



Tabla de Comparación Rápida

característica



Proceso de grabado



Estampado



​Principio Fundamental​



​Fabricación Sustractiva​: Eliminación de partes no deseadas del material mediante reacciones químicas (grabado).



Conformado de Plástico: Uso de presión física de un molde para causar deformación plástica o separación del material.



potencia de procesamiento



Energía Química (Solución de Grabado)



Energía Mecánica (Fuerza de Impacto)



Método de contacto



Tipo sin contacto (el líquido entra en contacto con la pieza de trabajo)



Tipo de contacto (el molde contacta directamente con el material en lámina)



​Herramientas/Moldes​



Placa de máscara de fotolitografía (equivalente a un "negativo"), bajo costo, rápida de producir.



Moldes de acero (punzón/matriz), alto costo, tiempo de ciclo largo.



​Características del Producto​



- Sin rebabas, sin estrés

- Puede procesar materiales extremadamente delgados (0.01 mm)

- Alta precisión, capaz de crear gráficos complejos y finos

- La sección transversal es vertical o trapezoidal



- Puede producir rebabas y estrés de procesamiento

- Adecuado para materiales con cierto grosor

- Puede formar formas tridimensionales (doblando, estirando)

- Extremadamente eficiente, adecuado para producción en masa



​Costo de Producción​



Bajo costo para producción en lotes pequeños (moldes baratos)



Costo unitario extremadamente bajo durante la producción en masa (los costos del molde se amortizan)



​Aplicaciones Principales​

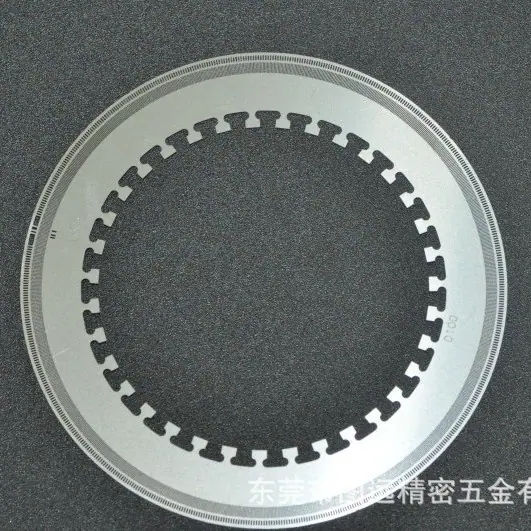

Marco de plomo, pantalla de precisión, codificador, protector de luz, placa de circuito impreso flexible (FPC), etc.



Carrocería de coche, funda de teléfono móvil, monedas, macetas, sartenes, cuencos, platos, conectores, etc.



Comparación detallada del proceso

1. Proceso de Grabado (tomando el grabado fotoquímico como ejemplo)

El grabado es más como una "fotografía de precisión" realizada sobre una plancha metálica, y los pasos son los siguientes:



Limpieza y Recubrimiento: Limpie la lámina metálica y aplique una capa de pegamento fotosensible sobre ella.



Exposición: Cubra el circuito diseñado o la película gráfica (máscara) sobre la placa y expóngala a luz ultravioleta. La capa fotorresistente en las áreas a grabar se cura, mientras que las áreas que no se grabarán permanecen sin curar.



​Revelado​: Lava la capa fotorresistente no curada con revelador, exponiendo las partes metálicas a grabar.



Grabado: La placa se sumerge en una solución de grabado (como cloruro férrico). Las partes metálicas expuestas se corroen mediante una reacción química, mientras que las partes protegidas por la fotorresistencia permanecen.



​Stripping​: Eliminar la fotorresistencia restante para obtener la pieza metálica final.



​Punto clave​: Todo el proceso no implica fuerza mecánica, no altera las propiedades inherentes del material (como dureza, magnetismo) y no genera tensión.



2. Proceso de Estampado

El estampado es más como "presionar para sacar" formas con un cortador de galletas, y los pasos son los siguientes:



​Preparación del Molde​: Fabricar moldes superior e inferior muy duros y precisos.



​Proceso​：Alimente la lámina metálica entre los moldes.



​Estampado​: Una prensa enorme junta troqueles, realizando punzonado (corte), doblado o estirado en lámina metálica.



Salida: Obtener la pieza moldeada.



​Puntos Clave​: El proceso se completa instantáneamente, con una eficiencia extremadamente alta. Sin embargo, la potente fuerza mecánica generará tensión dentro del material y puede dejar rebabas en el borde cortado, lo que generalmente requiere un tratamiento posterior de desbarbado.



¿Cómo elegir entre estos dos procesos?

El proceso a elegir depende principalmente de los requisitos de su producto:



​Elige el proceso de grabado cuando tu producto necesite:​​



​Sin rebabas, sin estrés mecánico​: Altos requisitos para el rendimiento original del material.



​Materiales extremadamente delgados​ (p. ej., grosor inferior a 0.1 mm): El estampado puede provocar fácilmente deformación o rotura del material delgado.

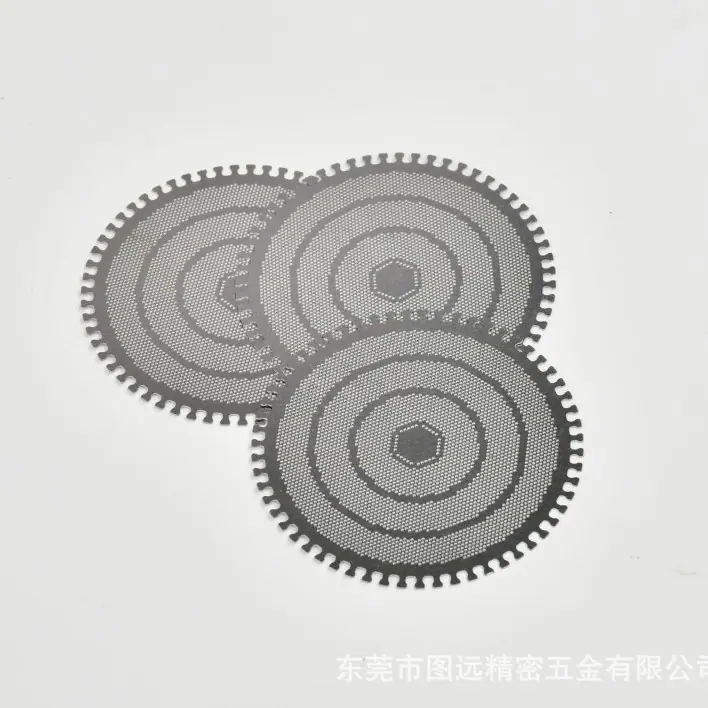

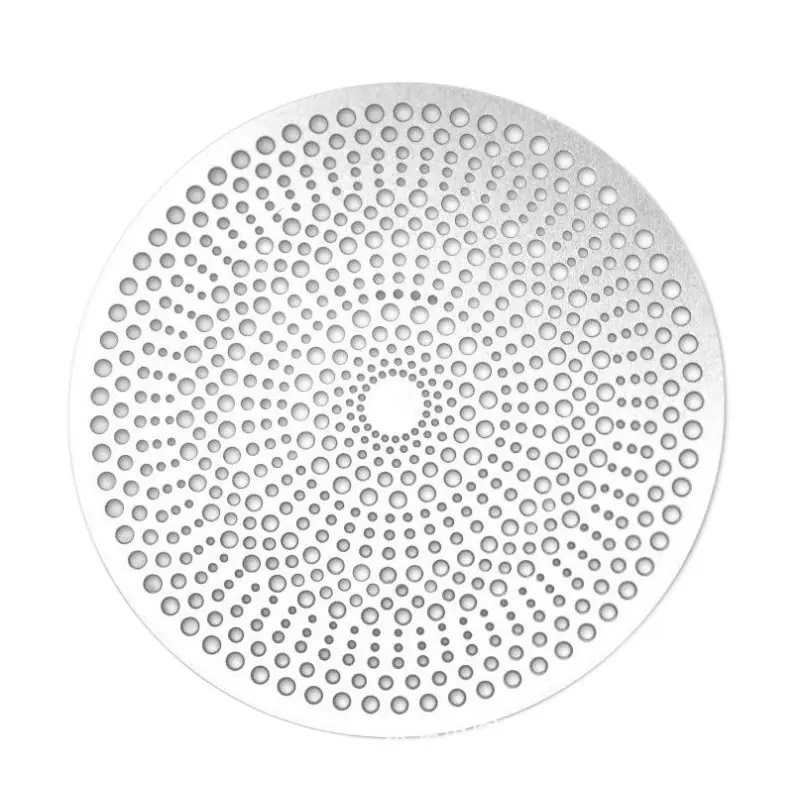

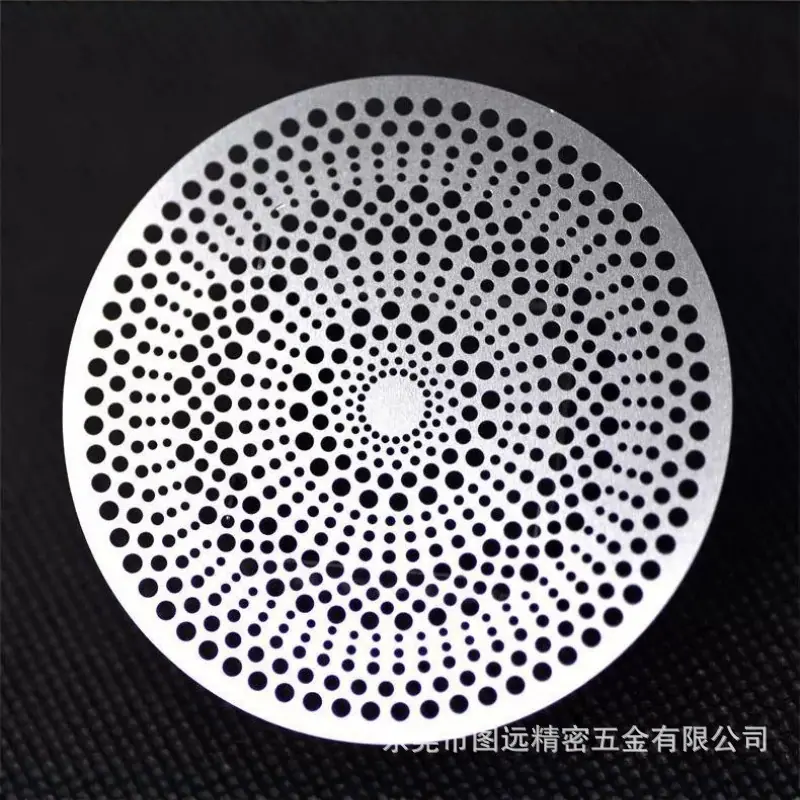

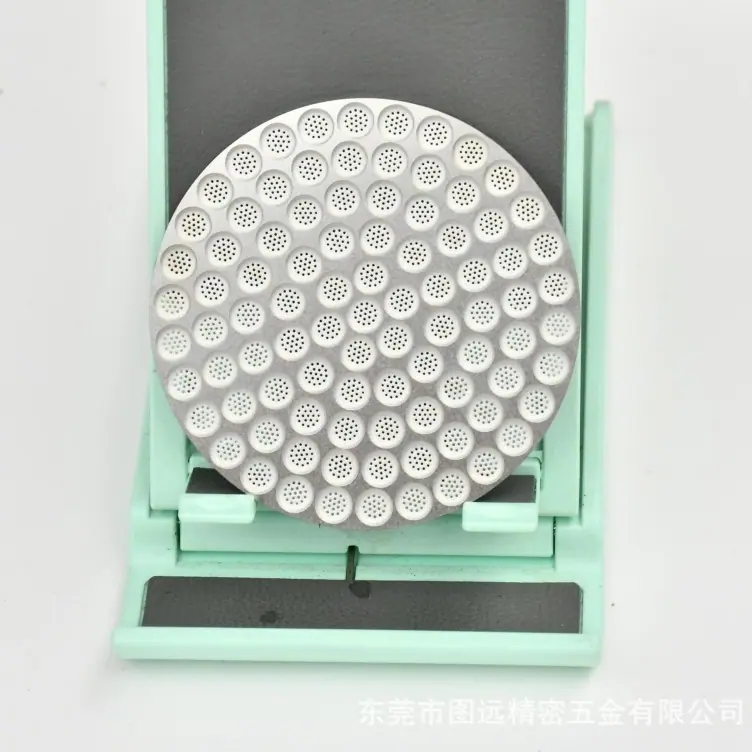

​Gráficos extremadamente complejos y finos​ (como tamices finos, arreglos de microporos).



Producción en lotes pequeños o prototipos: Porque la producción de placas de máscara es rápida y de bajo costo.



​Los materiales son muy duros o quebradizos​: como el molibdeno, aleaciones especiales, difíciles de procesar mediante estampado.



​Elige el proceso de estampado cuando tu producto necesite:​​



​Extremadamente alta eficiencia de producción y producción en masa​: Una vez completado el molde, se pueden producir cientos de piezas por minuto.



​Modelado tridimensional​: como repujado, estirado, brida, etc.



El material tiene un cierto grosor y resistencia.



Sensible al costo (en la premisa de grandes cantidades): el costo por unidad se puede hacer muy bajo.



Resumir

Escenas



Proceso recomendado



razón

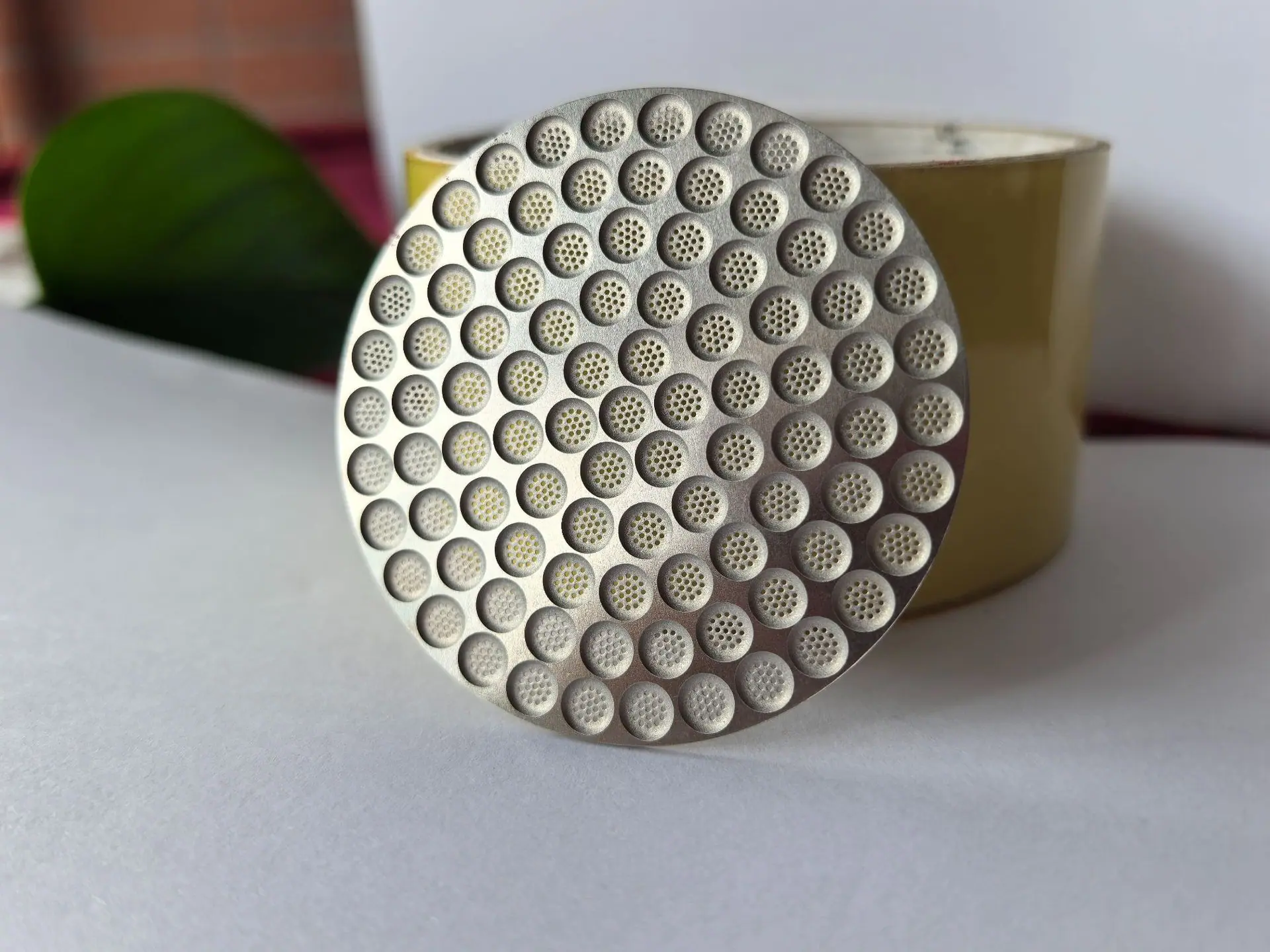

Crear una malla metálica de precisión (0.05 mm de espesor)



aguafuerte



El material es extremadamente delgado y el patrón es complejo, por lo que no se puede lograr el estampado.



Producir marcos intermedios para millones de teléfonos inteligentes



Estampado



Conformado tridimensional a gran escala, la eficiencia del estampado supera con creces al grabado.



Producción de prueba de un lote de juntas de sensor especiales (solo 100 piezas)



aguafuerte



Para lotes pequeños, el costo de los moldes grabados es mucho menor que el de los moldes de estampado.



Fabricación de puertas de coche



Estampado



Las piezas curvas tridimensionales grandes deben formarse de una sola vez utilizando una prensa estampadora grande.
