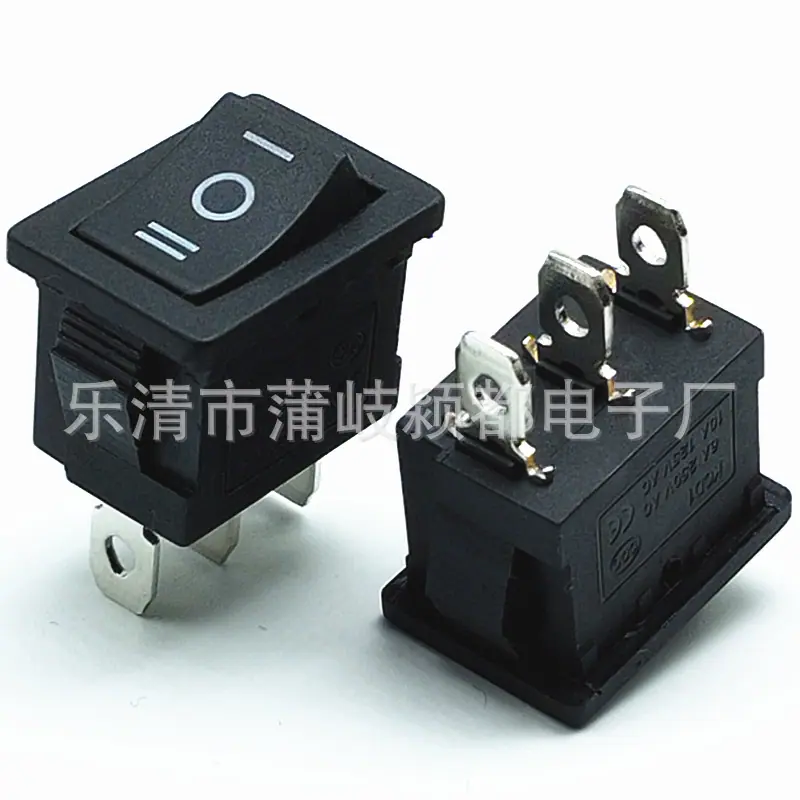

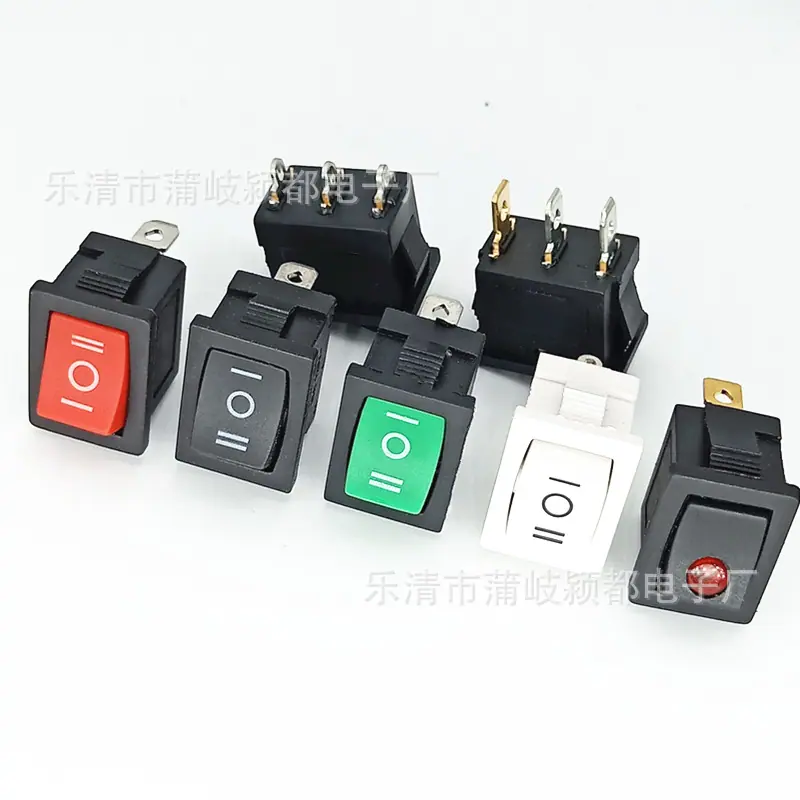

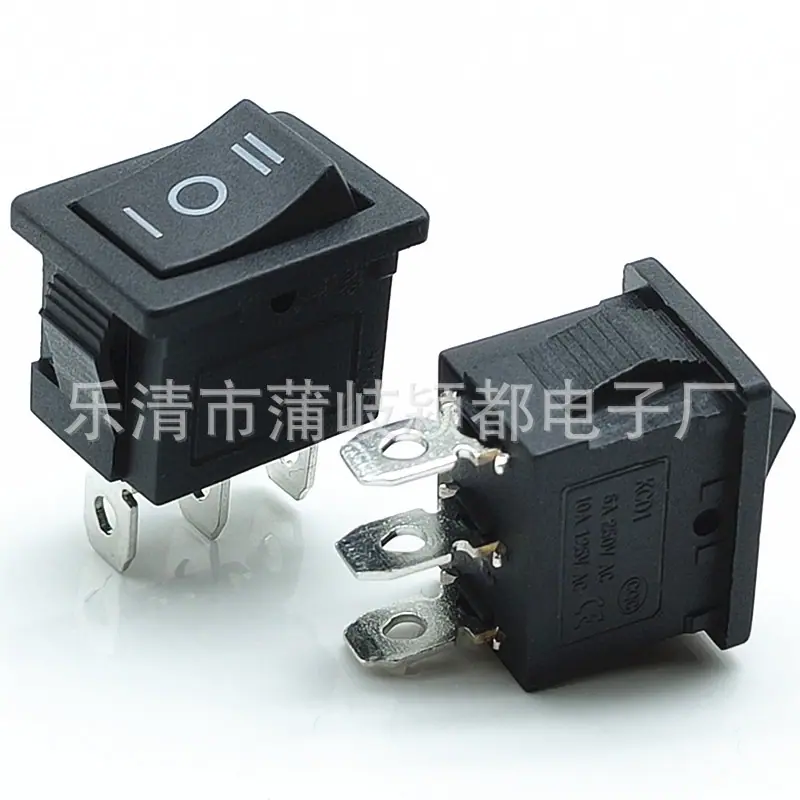

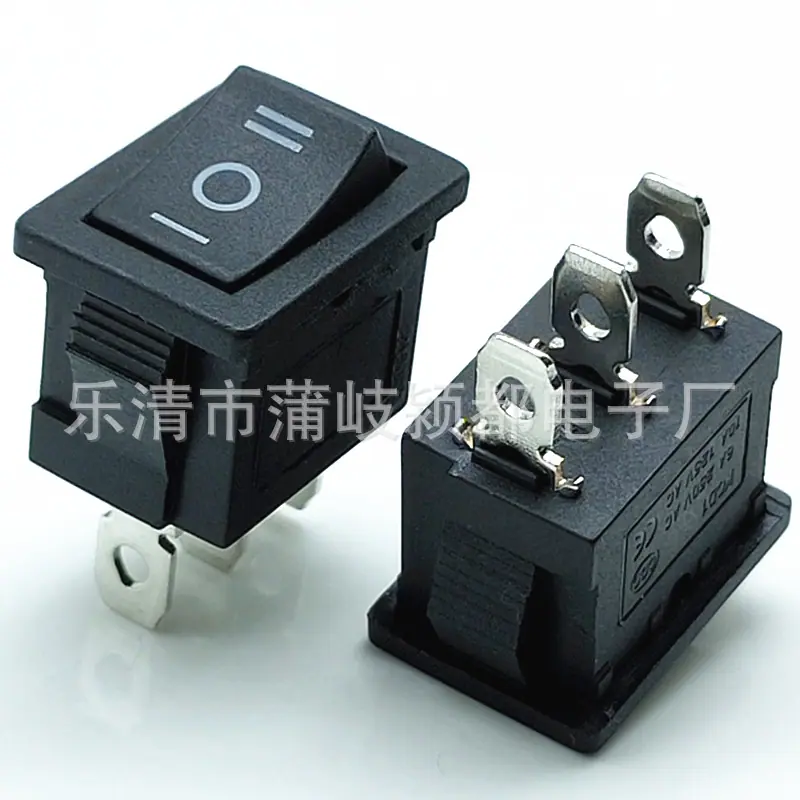

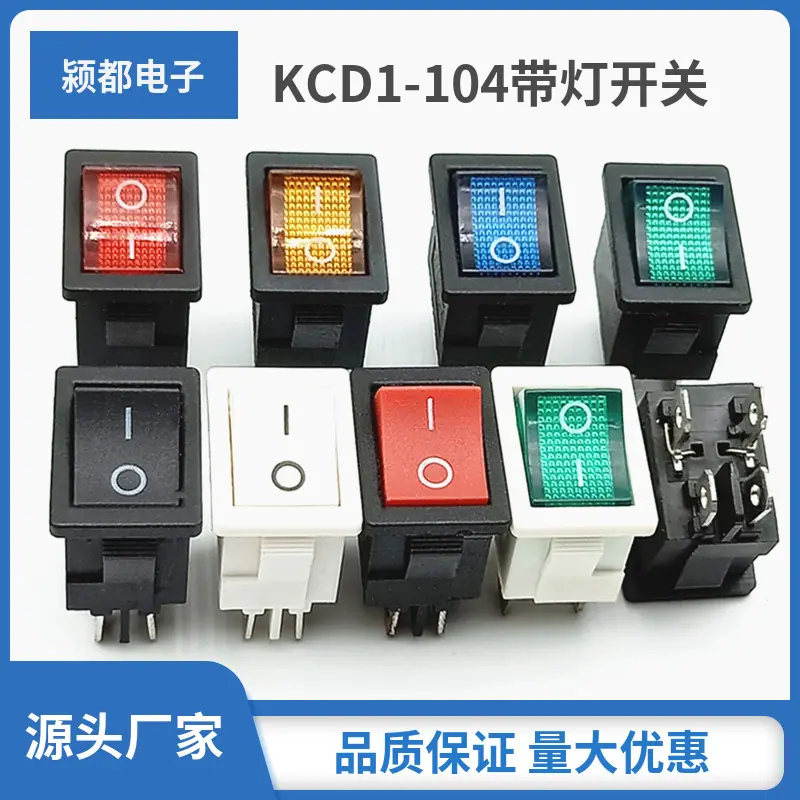

Interruptor basculante KCD1-103 de tres velocidades y tres patas, interruptor basculante de 15*21 mm, fuente de alimentación para ventilador eléctrico y calentador, pata corta

1 Introducción del Producto
Los interruptores basculantes también se llaman, con el desarrollo de la industria de los interruptores electrónicos, algunas personas también los llaman interruptores de palanca. Su estructura es la misma que la de los interruptores de palanca, solo que el mango de palanca se reemplaza por un balancín. Los interruptores basculantes se usan comúnmente como interruptores de encendido para dispositivos electrónicos, y sus contactos se dividen en unipolar unipolar y bipolar bipolar, etc. Algunos interruptores también tienen luces indicadoras.



2 Ámbito de Aplicación

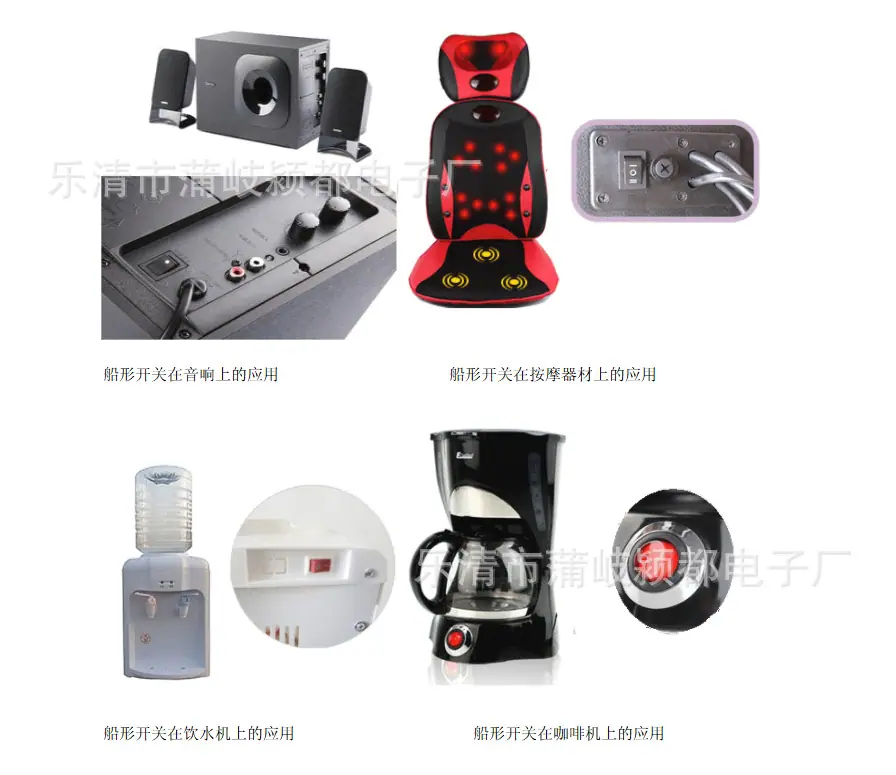

Los interruptores basculantes se utilizan en dispensadores de agua, cintas de correr, altavoces de ordenador, coches a batería, motocicletas, televisores de plasma, cafeteras, regletas de enchufes, máquinas de masaje, etc. Se utilizan principalmente en electrodomésticos.

Método de prueba para la vida útil del interruptor basculante
La prueba principal es contar el número de ciclos de apertura y cierre hasta la falla. Si no se utiliza operación manual, se puede usar un pequeño motor para accionar el interruptor excéntrico de encendido/apagado, ¡y se puede usar un contador para registrar el número de ciclos! La certificación de seguridad para este interruptor es obligatoria. Si el producto se vende a nivel nacional, use CQC. Para ventas en el extranjero, depende del país específico de venta, como UL para Estados Unidos, CUL para Canadá y VDE, ENEC, TUV, etc. para países europeos.

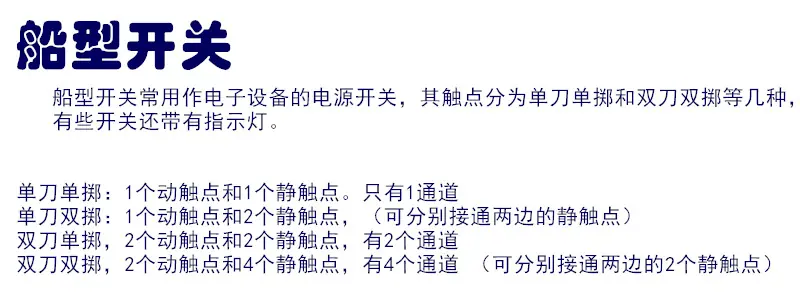

3 Tipos de Interruptores



SPST: 1 contacto móvil y 1 contacto fijo. Solo 1 canal.
Unipolar de doble ruptura: 1 contacto móvil y 2 contactos fijos, (¿puede conectarse por separado a los contactos fijos de ambos lados)?
Bipolar de un solo tiro, 2 contactos móviles y 2 contactos fijos, con 2 canales
Bipolar de dos vías, 2 contactos móviles y 4 contactos fijos, con 4 canales (los 2 contactos fijos de ambos lados se pueden conectar por separado)





4 Desglose Detallado



Los interruptores basculantes son interruptores de alimentación pequeños y de alta capacidad adecuados para electrodomésticos y equipos de oficina. En comparación con otros interruptores, requieren una mayor fuerza para operarlos. Sin embargo, también existen diferentes tipos y clasificaciones de interruptores basculantes para diversos usos.
1. Tipo no sellado de capacidad pequeña
Este tipo de interruptor basculante tiene un voltaje nominal y una corriente nominal relativamente pequeños, 5A @ 120VAC, 28VDC; 2A @ 250VAC. Dichos productos tienen tres posiciones y, en cuanto al material, sus terminales suelen ser de latón chapado en oro o plata. Tiene una larga vida útil, alcanzando aproximadamente 50.000 ciclos. Por ejemplo, la serie ANR.
Calificaciones Eléctricas 5A @ 120VAC, 28VDC; 2A @ 250VAC
Vida eléctrica 50,000 ciclos típico
Resistencia de Contacto < 20 mΩ máx. inicial @ 2-4VCC, 100mA
Rigidez Dieléctrica 1500Vrms mín.
Resistencia de Aislamiento > 100MΩ mín.
Temperatura de operación -40°C a 85°C
Temperatura de almacenamiento de -40 °C a 85 °C
2. Tipo sellado de gran capacidad
Para interruptores basculantes de gran capacidad, son más adecuados para su uso en fuentes de alimentación, con mayor seguridad en cuanto a sellado y protección. Especificaciones: 15A @ 125VAC; 8A @ 250VAC. Tienen dos posiciones: ENCENDIDO o APAGADO. El material del terminal es latón estañado. Por ejemplo, la serie RA.
Calificaciones Eléctricas 15A @ 125VAC；8A @ 250VAC
Vida eléctrica 10,000 ciclos típica
Resistencia de Contacto < 50 mΩ inicial
Rigidez Dieléctrica 1500Vrms mín.
Resistencia de Aislamiento > 100MΩ mín.
Temperatura de operación -40°C a 85°C
Temperatura de almacenamiento de -40 °C a 85 °C
La clasificación de interruptores anterior es básicamente un relé de interruptor CIT de EE. UU. (RIVERSUN (HONG KONG) LTD)

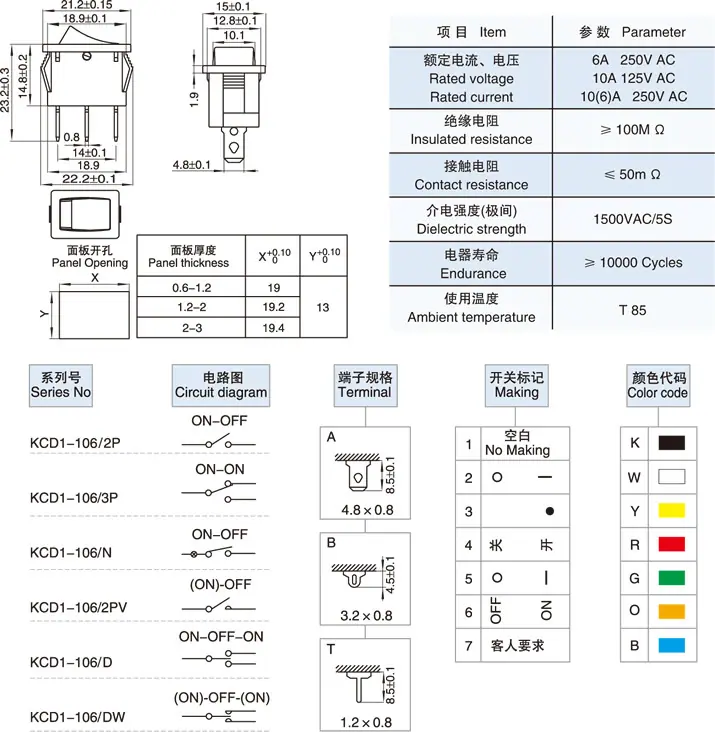

5 Parámetros Técnicos



1. Tensión y corriente de trabajo nominales: 3 A/6 A/15 A, 250 V
2. Rango de temperatura de funcionamiento: -25 + 85 ℃
3. Resistencia de contacto <0,03 Ω
4. Fuerza de accionamiento 1,3+0,5 N
5. Resistencia de aislamiento >100 MΩ
6. Cambiando de vida: 10.000 veces



6 Problemas de Falla



El interruptor basculante es el que comúnmente se enciende con una luz roja al estar conectado. A veces no se puede apagar, simplemente no rebota y suele provocar la falla del interruptor de aire.
Solución al problema:

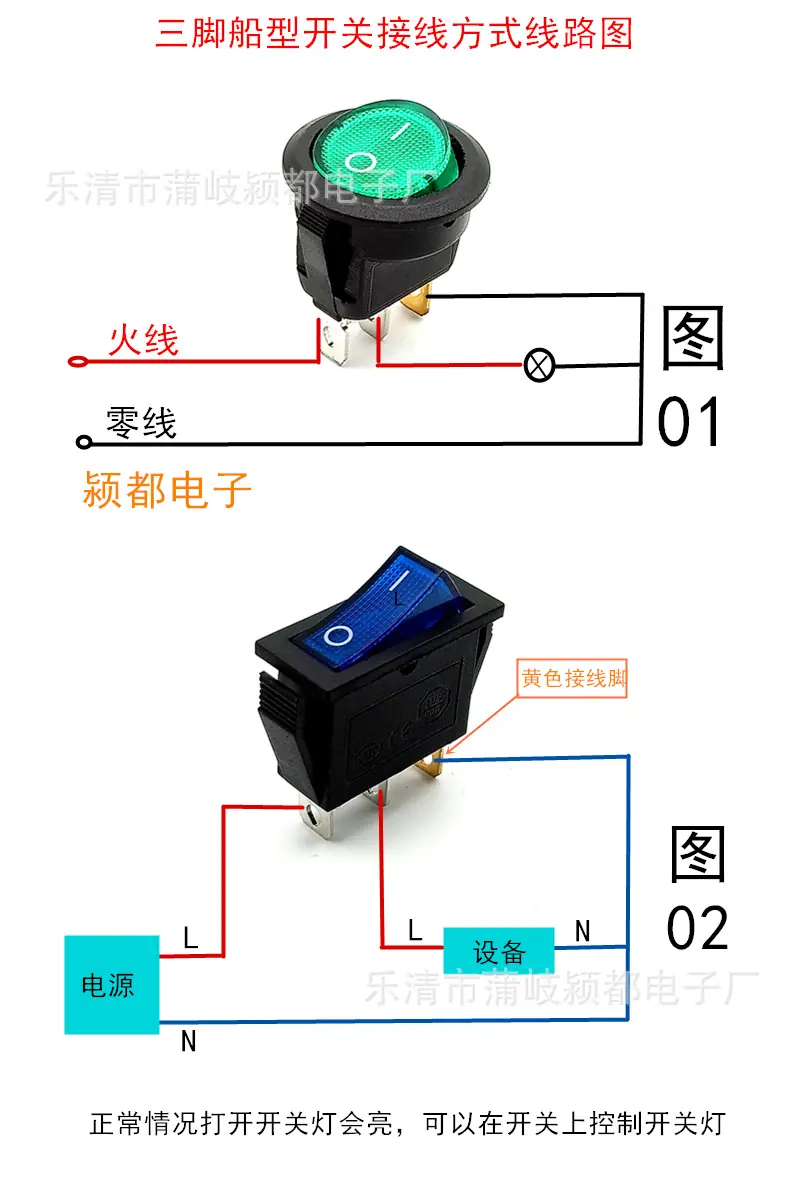

Hay una lámina de metal dentro del interruptor en forma de barco con un punto de apoyo de resorte en el medio. El resorte está desplazado y el soporte de plástico está envejeciendo y deformado, por lo que el interruptor no es flexible. Puede desconectar la corriente y echar un vistazo. Si las piezas de plástico no están dañadas, podría restaurarse. La línea neutra dentro del interruptor pasa directamente y no tiene nada que ver con los componentes del interruptor. Por lo tanto, si el interruptor se dispara y el interruptor automático está encendido, la capa aislante de la línea neutra que pasa por el interruptor está dañada. Puede cortar la sección dañada y volver a cablearla. Preste atención al aislamiento. También puede ser que la pata de la luz indicadora esté en cortocircuito, así que solo vuelva a cablearla.



---
