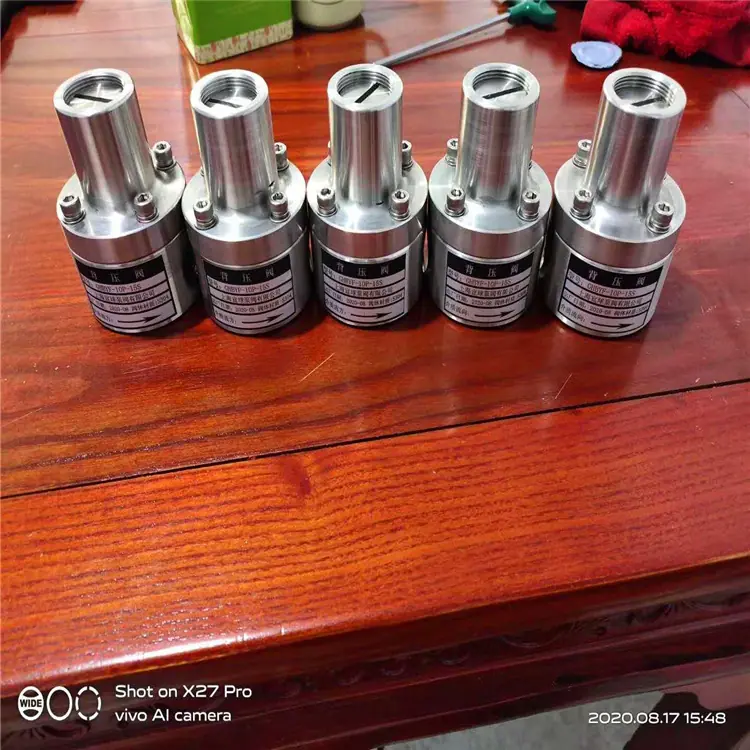

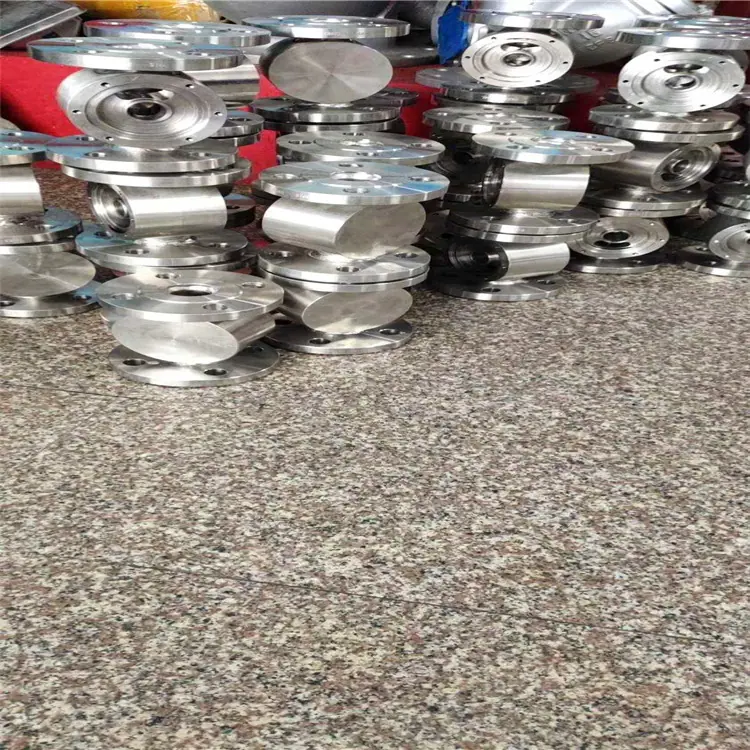

Válvula de Contrapresión GHBYF-10P/16P

La válvula de contrapresión funciona mediante la fuerza elástica de su resorte incorporado: cuando la presión del sistema es inferior a la presión establecida, el diafragma bloquea la tubería bajo la acción de la fuerza elástica del resorte; cuando la presión del sistema es superior a la presión establecida, el diafragma comprime el resorte, la tubería se abre y el líquido pasa a través de la válvula de contrapresión.

Bajo condiciones de presión inestable en tuberías o recipientes de equipo, una válvula de contrapresión puede mantener la presión requerida en la tubería, permitiendo que la bomba entregue flujo normalmente. Adicionalmente, los efectos de sifón a menudo ocurren en la salida de la bomba debido a la gravedad u otras fuerzas. En tales casos, la válvula de contrapresión puede mitigar las fluctuaciones en el flujo y la presión causadas por el sifonaje. Para bombas volumétricas como las bombas dosificadoras, ocurre una sobre-entrega al operar a bajas presiones del sistema. Para prevenir problemas similares, la salida de la bomba dosificadora debe tener una contrapresión de al menos 0.7 Bares, lo cual generalmente se logra instalando una válvula de contrapresión en la salida de la bomba dosificadora.

2. Funciones principales

1. La válvula de retención en la tubería de salida se usa para prevenir el reflujo de líquido, y la válvula de contrapresión se usa para mantener una presión constante en la salida de la bomba.

2. Se puede usar como válvula de seguridad en sistemas donde los requisitos no son muy estrictos.

3. Se utiliza junto con amortiguadores de pulsaciones para reducir el daño del golpe de ariete al sistema, reducir el valor pico de las fluctuaciones del caudal y proteger tuberías, codos y juntas del impacto de las fluctuaciones de presión.

4. Crear un buen ambiente de trabajo para la bomba dosificadora y mejorar el rendimiento de trabajo de la bomba

5. Asegure la estabilidad del caudal de la bomba. Si el caudal de ciertas bombas varía significativamente con la presión, se puede instalar una válvula de contrapresión en la salida de la bomba para estabilizar el caudal de salida de la bomba. En este caso, la presión de la válvula de contrapresión generalmente se selecciona para que sea la presión de operación real de la bomba o ligeramente inferior a la presión de operación de la bomba.

6. En un estado de presión inestable en la tubería o en el recipiente del equipo, puede mantener la presión requerida para la tubería, permitiendo que la bomba entregue flujo normalmente.

7. En la salida de la bomba, debido a la gravedad u otras fuerzas, a menudo ocurren fenómenos de reflujo o sifonaje. Una válvula antirretorno puede reducir el caudal y las fluctuaciones de presión causadas por el sifonaje. En este caso, generalmente se selecciona una presión mayor que la presión propia del líquido. Por ejemplo, para evitar que el líquido en un tanque de medicamentos de 2 metros de altura fluya hacia afuera por gravedad, se puede seleccionar una válvula antirretorno con una presión mayor a 0.02 MPa; generalmente, 0.1 MPa es suficiente.

3. Principio de funcionamiento

El fluido entra por la entrada de la válvula de contrapresión y es bloqueado por el diafragma. Así, el fluido ejerce una presión hacia arriba sobre el diafragma. Cuando la presión es suficientemente alta, el resorte se comprime y el fluido levanta el diafragma para formar un paso, fluyendo hacia afuera por la salida de la válvula de contrapresión. Si la presión del fluido es insuficiente, se formará una contrapresión, provocando que la presión de entrada aumente hasta alcanzar la presión nominal, levantando el diafragma para formar un paso.

La presión nominal de una válvula de contrapresión es ajustable, generalmente se logra ajustando la varilla de empuje en el extremo superior del resorte, ajustando así la longitud del resorte.

IV. Uso de Válvulas de Contrapresión

En la tubería de descarga, la válvula de contrapresión debe usarse junto con un amortiguador de pulsaciones para absorber los picos de flujo entre la bomba y la válvula de contrapresión. Sin un amortiguador de pulsaciones, la válvula de contrapresión se abrirá y cerrará rápidamente con cada carrera de la bomba. Cuando hay un amortiguador de pulsaciones presente, la válvula de contrapresión oscilará en una posición semiabierta y semicerrada, reduciendo así la tasa de desgaste de la válvula de contrapresión.

Para bombas de alto flujo con tuberías de descarga largas y estrechas, la válvula de retención debe instalarse cerca del punto de llenado para reducir la tendencia al sifonaje.

Al transportar medios que contienen sólidos suspendidos, se debe instalar una T (o una cruz) con un tapón en el extremo de entrada de la válvula de contrapresión para permitir la limpieza de la tubería sin desmontaje.

Una válvula de contrapresión es solo un componente de tubería y solo puede funcionar eficazmente cuando se usa junto con otros componentes de tubería (como amortiguadores de pulsaciones, válvulas de seguridad, válvulas de retención y válvulas de cierre).

V. Precauciones

1. La instalación debe evitar la resonancia con el sistema, de lo contrario afectará seriamente el funcionamiento de la válvula de contrapresión y podría dañar la válvula de contrapresión, causando peligro.

2. Cuando se use simultáneamente con un amortiguador de pulsaciones, el amortiguador de pulsaciones debe instalarse entre la bomba y la válvula antirretorno para absorber los picos de flujo entre la bomba y la válvula antirretorno. Esto reduce la tasa de desgaste de la válvula antirretorno.

3. Para uso en exteriores, se debe añadir un cobertizo o cubierta protectora.

4. Antes de realizar cualquier mantenimiento en la válvula de contrapresión, el equipo debe detenerse, liberarse la presión y cerrarse las válvulas que conectan la válvula de contrapresión al sistema. Al mismo tiempo, confirme que no hay presión dentro del amortiguador de pulsaciones. Durante el mantenimiento, tenga cuidado de evitar lesiones por el líquido transportado.

5. La válvula de contrapresión es unidireccional. Si la entrada y la salida de la válvula de contrapresión se conectan incorrectamente, la contrapresión aumentará exponencialmente, causando daños al sistema y potencialmente llevando a peligro.

6. Si se descubre un mal funcionamiento de la válvula de contrapresión durante la operación, la operación del sistema debe detenerse de inmediato o se debe cerrar la tubería donde se encuentra la válvula de contrapresión, se debe suspender el uso de la válvula de contrapresión y la válvula de contrapresión debe ser inspeccionada y reemplazada.

7. Antes de cualquier inspección o mantenimiento de la válvula de contrapresión, se debe detener el equipo, liberar la presión dentro de la válvula, cerrar las válvulas que conectan la válvula de contrapresión al sistema y confirmar que no hay presión en el amortiguador de pulsaciones. Durante el mantenimiento, tenga cuidado de evitar que el fluido a alta presión salga a borbotones de la válvula y cause lesiones al personal.

Bajo condiciones de presión inestable en tuberías o recipientes de equipo, puede mantener la presión requerida para la tubería, permitiendo que la bomba entregue flujo normalmente. Adicionalmente, una válvula de retención puede reducir las fluctuaciones de flujo y presión causadas por el sifonaje, que a menudo ocurre en la salida de la bomba debido a la gravedad u otros factores.
