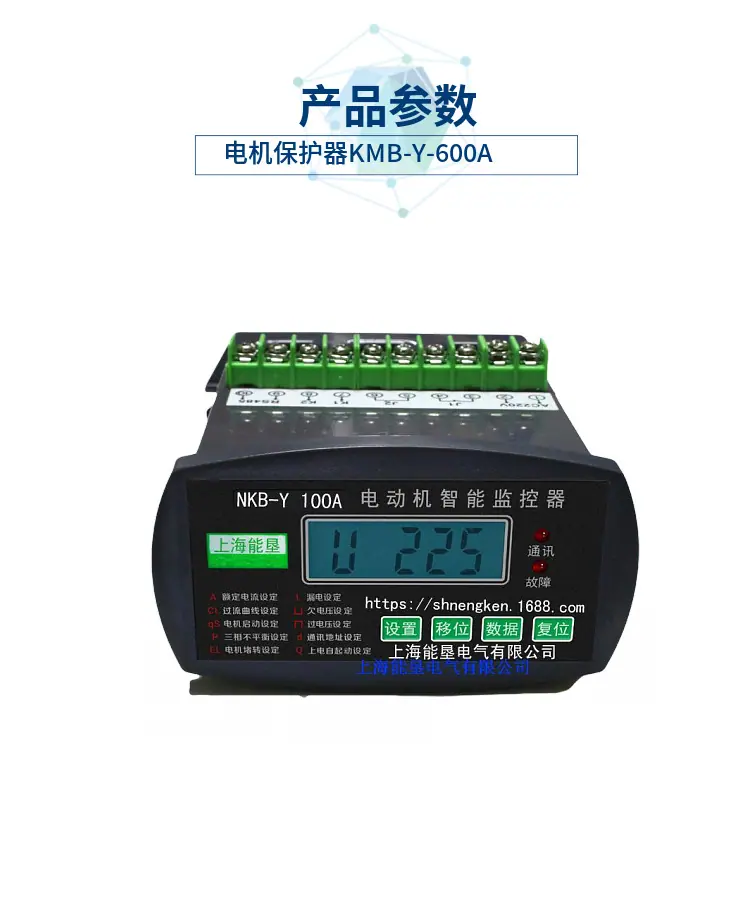

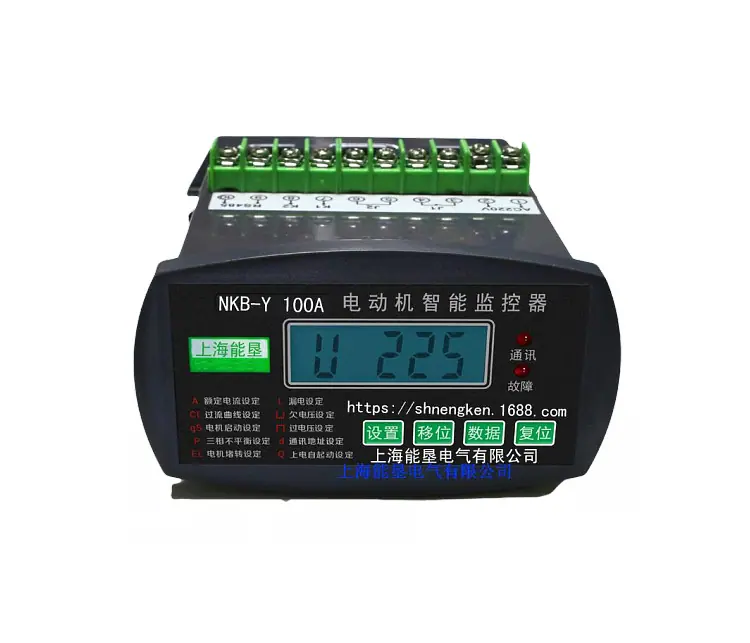

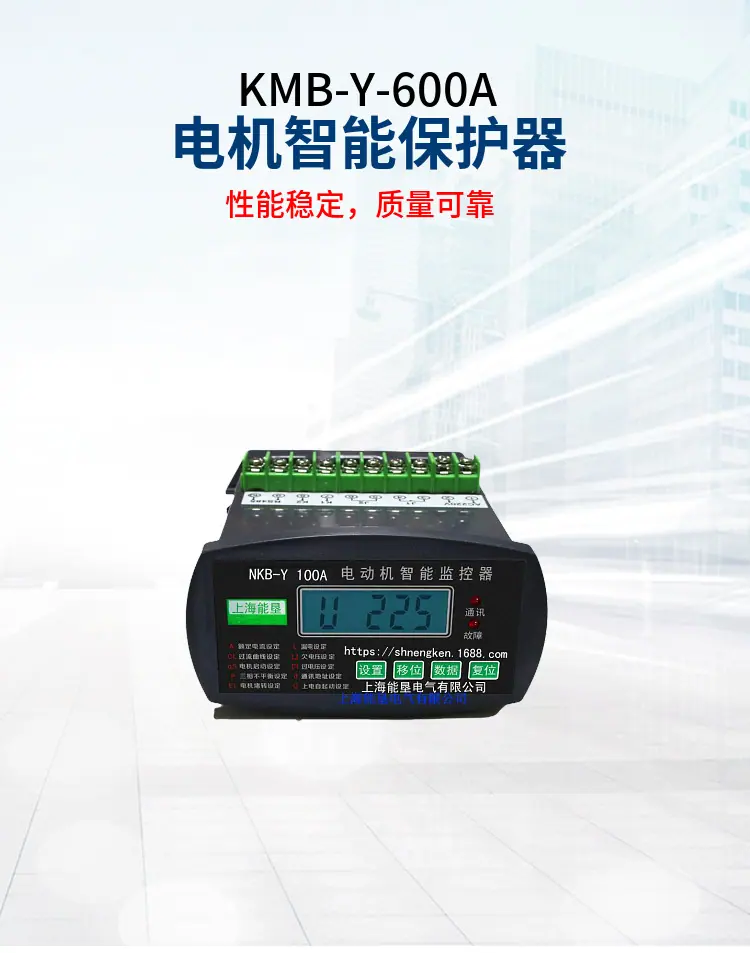

Protector de motor digital de microcomputadora inteligente trifásico KMB-Y-600A bomba de agua corriente sobrecalentamiento carga

DJ5Tipo de motor inteligenteProtector de motor, es un instrumento inteligente que mejora la seguridad operativa y el nivel de gestión de la automatización de los motores. Su núcleo adopta elPASTILLAEl controlador microcomputarizado de la empresa está desarrollado con circuitos integrados de baja potencia. El protector tiene funciones de protección completas, parámetros de medición intuitivos, respuesta sensible, acción oportuna y confiable, y puede comunicarse con la computadora host para formar un producto de alta tecnología que integra monitoreo remoto. Se utiliza ampliamente en industrias de baja tensión como petróleo, química, carbón, metalurgia, energía eléctrica, acero, cemento, minería, industria ligera y textiles.Protección del motory productos ideales para monitoreo remoto.

2. Características

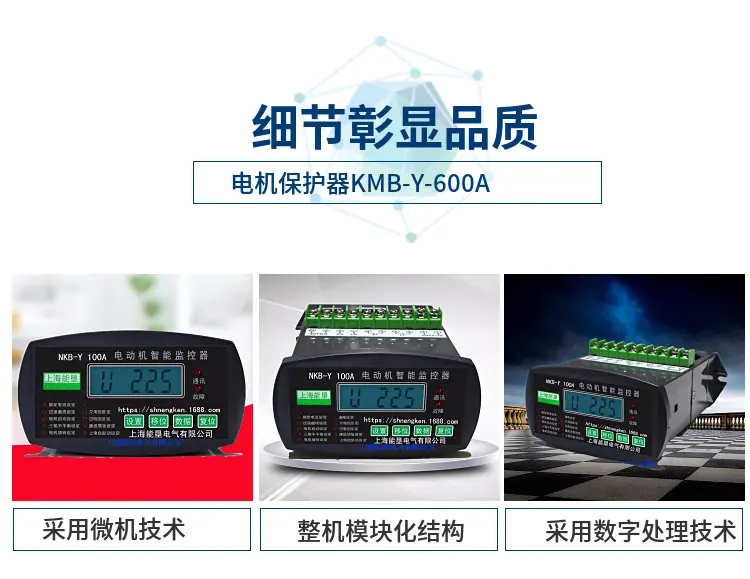

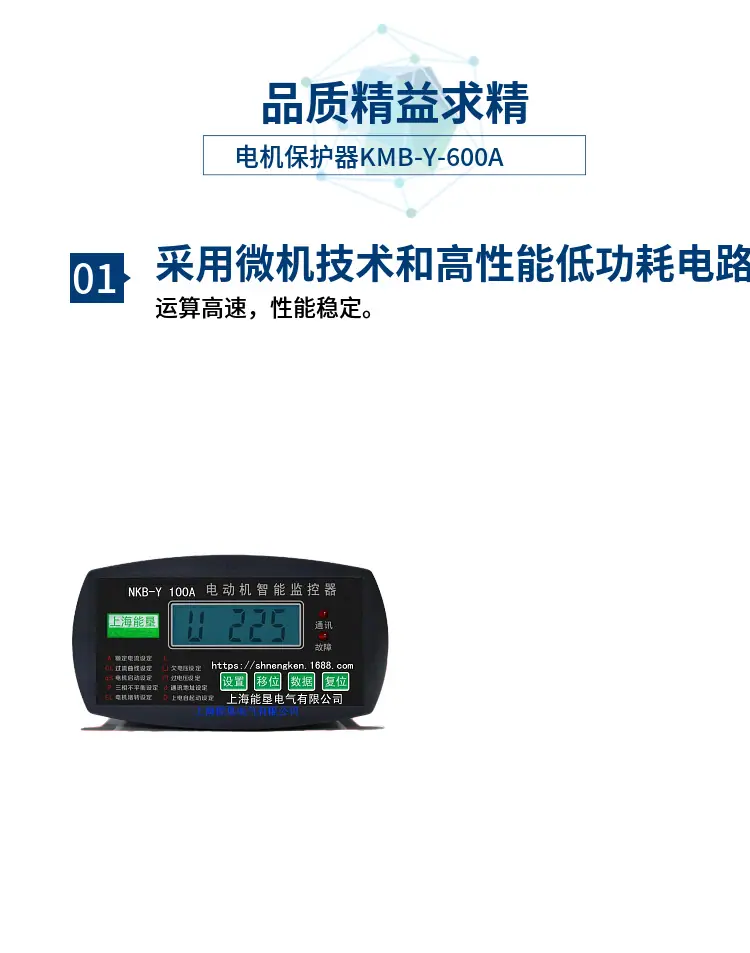

1, adopta tecnología de microcomputadora y circuitos de bajo consumo de alto rendimiento, con cálculo de alta velocidad y rendimiento estable.

2, toda la máquina tiene una estructura modular, un sensor de corriente tipo tarjeta, tamaño pequeño y fácil instalación. También se puede instalar por partes, y las dimensiones del cuerpo principal cumplen con los estándares internacionales de dispositivos de instrumentos.

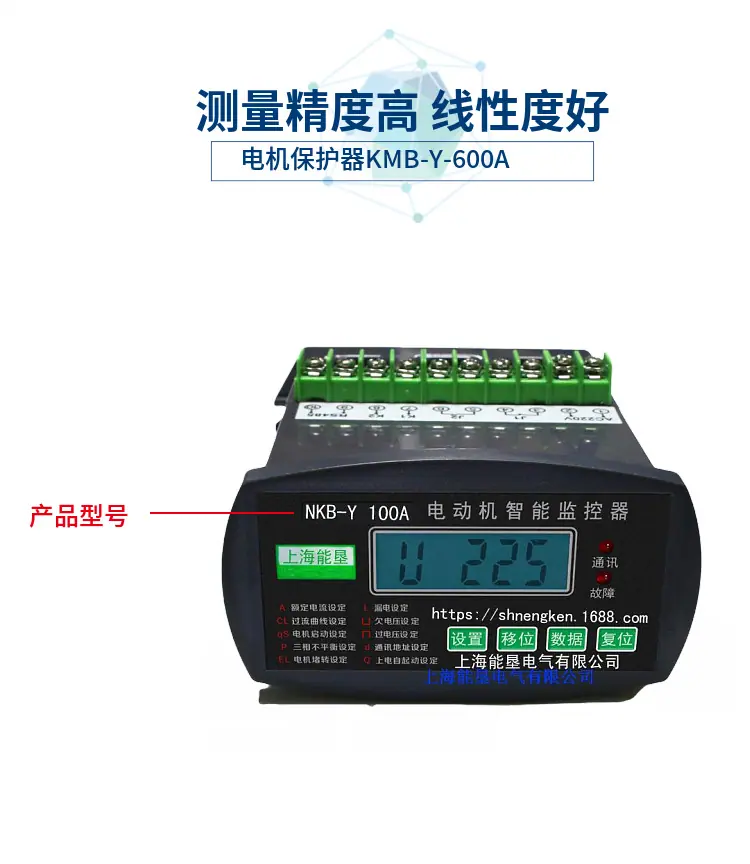

3, utilizando tecnología de procesamiento digital, con alta precisión de medición, buena linealidad, juicio de fallas rápido y confiable.

4, retroiluminación de banda de temperatura amplia de alta definiciónPantalla LCDLa pantalla, el ajuste de parámetros, la medición y el registro de fallas son intuitivos y convenientes.

5, puede comunicarse con computadoras para formar una red de protección de motores que integra el monitoreo remoto.

6, una máquina con múltiples usos, puede reemplazar amperímetro, transmisor de corriente, relé térmico, relé de fuga, voltímetro.

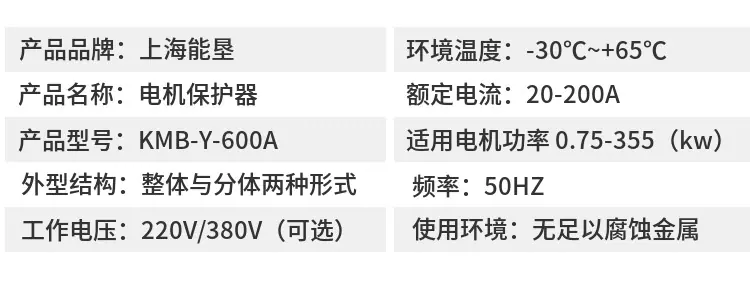

3. Ámbito de aplicación y condiciones de uso

1、380 VCA，660 VCAMotor asíncrono trifásico, protección del circuito alimentador.

2, tensión de alimentación del protector;220 V CA，380 VCA、50 Hz。

3, Estructura de apariencia: dos formas: integral y dividida, distancia de instalación dividida ≤5arroz.

4, temperatura ambiente:-30°C~+65℃, humedad relativa ≤90%。

5, Entorno operativo: Sin ambiente con gases que puedan corroer metales y destruir propiedades de aislamiento.

6, Instálelo en un lugar sin vibraciones e impactos severos, interferencia de campo magnético fuerte, y lluvia y nieve.

4. Funciones principales

1, Funciones de ajuste: corriente nominal, curva de corriente de protección, tiempo de arranque, desequilibrio trifásico, múltiplo de bloqueo, valor de corriente de fuga, valor de sobretensión y subtensión, dirección de comunicación y tiempo de autoarranque del motor cuando se enciende el protector.

2, Funciones de protección: sobrecorriente, bloqueo, desequilibrio trifásico, cortocircuito, fuga, falla de fase, sobretensión y subtensión.

3, Función de visualización:A、B、doCorriente trifásica, corriente de fuga, voltaje de operación, datos de falla y registros de falla de la acción de protección, y parámetros de configuración.

4, Función de comunicación:4~20 mASeñal de salida de corriente estándar,RS485Comunicación serial.

5, función de control: a travésRS485La comunicación serial y la computadora pueden componerse256El protector es una red de control de protección convencional. Ajuste de datos remotos y alarma de visualización, control remoto de arranque y parada del motor, etc.

V. Principales indicadores técnicos

1,Rango de prueba

1.1  A、B、doCorriente trifásica:0—999A。

1.2Corriente de Fuga:0—999MA。

2,precisión de la medición:1.5clase(I≤Es decircorriente nominal).

3, Capacidad de contacto de protección: Normalmente abiertoAC250/6A, normalmente cerradoAC250/6A。

4, Rango de ajuste de hora de inicio:1~ 99S, durante el tiempo de arranque, se proporciona protección para falla de fase, fuga, cortocircuito y desequilibrio (el valor predeterminado es10S）。

5, Protección contra bloqueo: Cuando la corriente trifásica alcanza o supera el valor establecido de la corriente de bloqueo, el tiempo de acción es ≤0,5 segundos(El valor predeterminado es4Ie）。

6, Protección contra cortocircuito: Cualquier corriente de fase alcanza o excede8IeCuando la corriente es0,2S。

7, Protección por falla de fase: Cuando falla alguna fase, el tiempo de acción es ≤2S。

8, Protección contra desequilibrio: Cuando la relación de diferencia de corriente de cualesquiera dos fases en la corriente trifásica es ≥ el coeficiente de desequilibrio, el tiempo de acción es ≤2S(El valor predeterminado es60%）。

9、protección contra fugas a tierra; cuando la corriente de fuga del motor ≥ valor de ajuste de corriente de fuga a tierra, tiempo de acción ≤0,2S(El valor predeterminado es50 mA）。

10, Protección contra sobrecorriente: Cuando la corriente del motor ≥1.2IeCuando el protector actúa como protección de sobrecorriente de tiempo inverso, el tiempo de acción se muestra en la Figura 1 (el valor predeterminado es1）。

11、Protección contra sobretensión: Tensión de funcionamiento ≥ Valor de ajuste de sobretensión, tiempo de acción ≤5S。

12, Protección contra subtensión: Tensión de funcionamiento ≤ valor de ajuste de subtensión, tiempo de acción ≤10S。

13、4~ 20MAPrecisión de salida actual:0,3 % FS（20MAvalor nominal correspondiente).



Nota: En la tablaIwpara corriente de trabajo,Es decirpara corriente nominal. Figura uno

6. Instrucciones de Operación y Pantalla

1, Descripción del botón

Tecla de ajuste: Cuando el motor no está funcionando o tiene una falla, presione esta tecla para ingresar al estado de configuración de parámetros de protección. Ver Figura 2

Tecla Shift: Selecciona el dígito que se va a configurar en el estado de ajuste (el dígito parpadea).

Tecla de datos: Establecer estado corresponde al número de dígitos parpadeantes que cada pulsación añade1。

Tecla de reinicio: Presione esta tecla en el estado de configuración para salir del estado de configuración y confirmar el valor establecido, después de la acción de protección, presione esta tecla para reiniciar el protector.

2、Ejecutar operación

2.1Cuando el motor está en marcha, presionar la tecla set es inválido. Cuando el motor no está en marcha o está en falla, presionar la tecla set modifica y consulta los valores establecidos.

2.2El valor de voltaje y el valor de corriente de fuga se muestran una vez cuando se presiona la tecla shift durante el tiempo de ejecución, y el valor de voltaje y el valor de corriente de fuga se pueden ubicar y mostrar en conjunto con la tecla de reinicio.

2.3Presione la tecla de datos en tiempo de ejecución para buscar cerca3Siguiente registro de falla.

2.4Durante el tiempo de ejecución, presionar el botón de reinicio una vez puede ubicar y mostrar el estado de visualización actual, presionar el botón de reinicio dos veces muestra normalmente en rotación.A、B、doValores de corriente trifásica.

3、Cuando la computadora host se comunica normalmente con el protector, el indicador de comunicación del panel parpadea.

4, Pantalla de falla

Cuando el motor está funcionando con una falla, el indicador de falla del protector parpadea. Cuando se alcanzan los parámetros técnicos establecidos, el protector opera y el indicador de falla permanece encendido.Pantalla LCDcabeza2dígito o el primer dígito indica el código de falla correspondiente (ver Figura 3). Después de que se elimina la falla, presione la tecla de reinicio y el protector arranca normalmente. Presione la tecla de datos para verificar el cerca3Siguiente registro de falla.
