Perforadora Hidráulica de Orugas Serie Zdy-Lps para Túneles en Minas de Carbón, Perforadora para Exploración de Agua y Gas
Cantidad
Coincidencias exactas a un precio más bajo
Productos similares a un precio más bajo

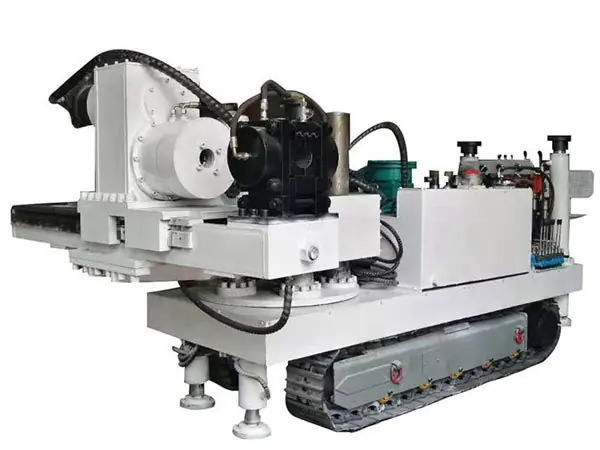

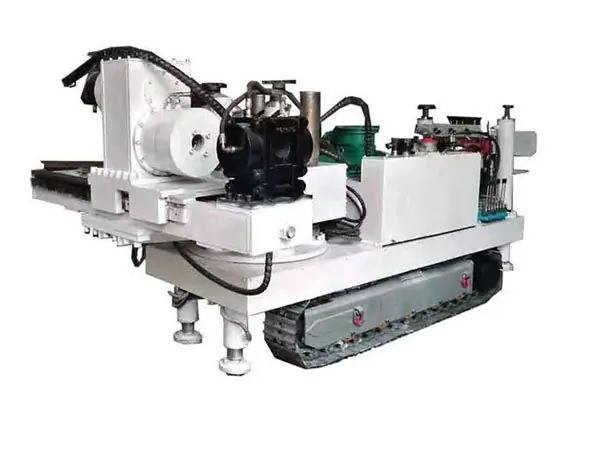

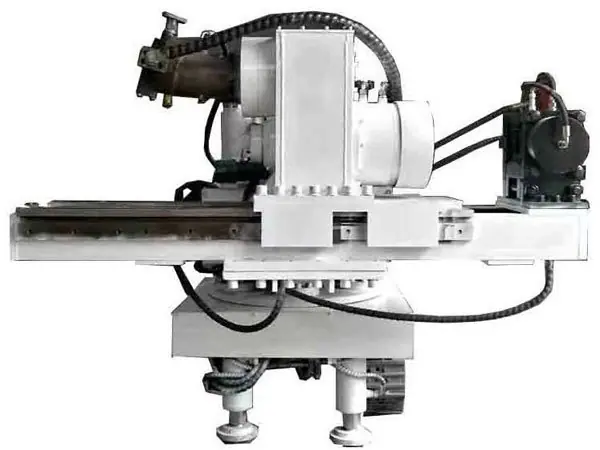

La perforadora de túneles sobre orugas totalmente hidráulica serie ZDY-LPS para minas de carbón es una perforadora autopropulsada sobre orugas con cabezal hidráulico, un amplio rango de velocidad y un alto par motor. Satisface las necesidades de perforación de pozos para diversos fines en minas de carbón, como pozos de inyección de agua y otros pozos de ingeniería, y también se puede utilizar para la construcción de ingeniería de superficie. Se utiliza principalmente para la perforación de conos de gran diámetro y también es adecuada para la perforación de carburo de gran diámetro y la perforación rotativa de impacto.
La plataforma de perforación tiene un diseño integrado y consta de cinco partes principales: el motor principal, la consola de operación, la estación de bombeo, el cuerpo de la oruga y el dispositivo estabilizador. Las distintas partes están conectadas mediante mangueras y pernos de alta presión. Presenta una estructura compacta y una alta fiabilidad.
La máquina desenrosca y retira automáticamente la herramienta de perforación y extrae las abrazaderas para expandir el diámetro del orificio pasante, lo que facilita la extracción de la herramienta de perforación de gran diámetro, lo que puede reducir la intensidad de trabajo de los trabajadores y mejorar la eficiencia del trabajo.
El cilindro de aceite único alimenta y extrae directamente la broca, que tiene una estructura simple, es segura y confiable, tiene una gran capacidad de alimentación y tracción y mejora la capacidad de la plataforma de perforación para manejar accidentes.
La bomba de aceite y el motor variables se combinan para un ajuste continuo. La velocidad y el par se pueden ajustar en un amplio rango, lo que mejora la adaptabilidad de la plataforma de perforación a diferentes procesos.
El diámetro del orificio pasante del rotador es amplio, lo que permite reemplazar cuñas de diferentes diámetros para adaptarse a barras de perforación de distintos diámetros. La longitud de la barra de perforación no se ve afectada por la estructura de la plataforma de perforación.
La perforadora cuenta con un amplio rango de ángulos de perforación horizontal para satisfacer las necesidades de perforación en todas las direcciones. El cilindro de soporte ajusta el ángulo del cuerpo de la máquina, lo cual es práctico, eficiente, seguro y confiable.
Las operaciones centralizadas se realizan a través de la consola operativa y el personal puede permanecer a cierta distancia del agujero, lo que es beneficioso para la seguridad personal.
El sistema hidráulico cuenta con dispositivos de protección completos, lo que mejora la fiabilidad de la plataforma de perforación. Los principales componentes hidráulicos utilizan productos estandarizados de fabricación nacional con un rendimiento estable y fiable, y una gran versatilidad.
|
|
ZDY-1200LPS |
ZDY-1250LPS |
ZDY-1900LPS |
ZDY-2300LPS |
|
Profundidad de perforación (m) |
200 |
200 |
300 |
300 |
|
Diámetro de la tubería de perforación (m) |
50, 63,5 |
50 |
63.5、73 |
63.5 |
|
Inclinación de perforación (°) |
360 horizontales, 360 verticales |
|||
|
Velocidad de salida (r/min) |
80/210 |
80/170 |
90/250 |
70/160 |
|
Par de salida (Nm) |
1200/340 |
1250/600 |
1900/680 |
2300/1000 |
|
Fuerza de avance (kN) |
40 |
60 |
80 |
110 |
|
Fuerza de extracción (kN) |
60 |
45 |
110 |
80 |
|
Velocidad de alimentación normal (m/min) |
0-1.5 |
0-1.5 |
0-1.5 |
0-1.5 |
|
Carrera de alimentación (mm) |
850/650 |
850/650 |
850/650 |
850/650 |
|
Potencia del motor (kW) |
22 |
22 |
37 |
37 |
|
Tamaño del host (mm) |
3200*1000*1600 |
3200*1000*1600 |
3200*1000*1600 |
3200*1000*1600 |
|
Peso de la máquina (kg) |
Aprox. 5200 |
Aprox. 5200 |
Aprox. 5400 |
Aprox. 5400 |
|
Velocidad de desplazamiento (m/min) |
18 |
18 |
18 |
18 |
|
Pendiente superable (°) |
20 |
20 |
20 |
20 |
|
Altura de construcción horizontal (°) |
0.62-1.72 |
0.62-1.72 |
0.6-1.78 |
0.6-1.78 |
|
Altura de construcción horizontal longitudinal (°) |
0.62-1.72 |
0.62-1.72 |
0.6-1.78 |
0.6-1.78 |
|
La superficie de la sección de trabajo no es menor que (ancho m*alto m) |
3*3 |
3*3 |
3*3 |
3*3 |
|
|
ZDY-3200LPS |
ZDY-3500LPS |
ZDY-4000LPS |
|
Profundidad de perforación (m) |
350 |
350 |
400 |
|
Diámetro de la tubería de perforación (m) |
63.5、73 |
63.5、73 |
63.5、73 |
|
Inclinación de perforación (°) |
360 horizontales, 360 verticales |
||
|
Velocidad de salida (r/min) |
90/250 |
90/250 |
85/210 |
|
Par de salida (Nm) |
3200/1150 |
3500/1250 |
4000/1620 |
|
Fuerza de avance (kN) |
80 |
80 |
80 |
|
Fuerza de extracción (kN) |
110 |
110 |
110 |
|
Velocidad de alimentación normal (m/min) |
0-1.5 |
0-1.5 |
0-1.5 |
|
Carrera de alimentación (mm) |
850/650 |
850/650 |
850/650 |
|
Potencia del motor (kW) |
45 |
45 |
55 |
|
Tamaño del host (mm) |
3320*1000*1600 |
3320*1000*1600 |
3390*1000*1600 |
|
Peso de la máquina (kg) |
Aprox. 5800 |
Aprox. 5800 |
Aprox. 5800 |
|
Velocidad de desplazamiento (m/min) |
18 |
18 |
18 |
|
Pendiente superable (°) |
20 |
20 |
20 |
|
Altura de construcción horizontal (°) |
0,6-1,8 |
0,6-1,8 |
0,6-1,8 |
|
Altura de construcción horizontal longitudinal (°) |
0,6-1,8 |
0,6-1,8 |
0,6-1,8 |
|
La superficie de la sección de trabajo no es menor que (ancho m*alto m) |
3*3 |
3*3 |
3*3 |
|
|
ZDY-4200LPS |
ZDY-4500LPS |
ZDY-6000LPS |
|
Profundidad de perforación (m) |
350 |
400 |
600
|
|
Diámetro de la tubería de perforación (m) |
63.5、73 |
63.5、73 |
73、89 |
|
Inclinación de perforación (°) |
360 horizontales, 360 verticales |
||
|
Velocidad de salida (r/min) |
70/210 |
70/210 |
70/210 |
|
Par de salida (Nm) |
4200/1100 |
4500/1200 |
6000/2000 |
|
Fuerza de avance (kN) |
100 |
100 |
140 |
|
Fuerza de extracción (kN) |
130 |
130 |
140 |
|
Velocidad de alimentación normal (m/min) |
0-1.5 |
0-1.5 |
0-1.5 |
|
Carrera de alimentación (mm) |
850/650 |
850/650 |
850/650 |
|
Potencia del motor (kW) |
55 |
55 |
75 |
|
Tamaño del host (mm) |
3390*1000*1600 |
3390*1000*1600 |
3800*1300*1800 |
|
Peso de la máquina (kg) |
Aprox. 5800 |
Aprox. 5800 |
Aprox. 6,300 |
|
Velocidad de desplazamiento (m/min) |
18 |
18 |
18 |
|
Pendiente superable (°) |
20 |
20 |
20 |
|
Altura de construcción horizontal (°) |
0,6-1,8 |
0,6-1,8 |
0,6-1,8 |
|
Altura de construcción horizontal longitudinal (°) |
0,6-1,8 |
0,6-1,8 |
0,6-1,8 |
|
La superficie de la sección de trabajo no es menor que (ancho m*alto m) |
3*3 |
3*3 |
3*3 |
|
|
ZDY-6500LPS |
ZDY-8000LPS |
ZDY-10000LPS |
ZDY13000LPS |
|
Profundidad de perforación (m) |
600 |
800 |
1000 |
1300 |
|
Diámetro de la tubería de perforación (m) |
73、89 |
73、89 |
73、89、114 |
73、89、114 |
|
Inclinación de perforación (°) |
360 horizontales, 360 verticales |
|
||
|
Velocidad de salida (r/min) |
70/210 |
55/160 |
55/160 |
55/160 |
|
Par de salida (Nm) |
6500/2100 |
8000/2750 |
10000/3100 |
13000/4000 |
|
Fuerza de avance (kN) |
140 |
160 |
160 |
160 |
|
Fuerza de extracción (kN) |
140 |
160 |
160 |
160 |
|
Velocidad de alimentación normal (m/min) |
0-1.5 |
0-1.5 |
0-1.5 |
0-1.5 |
|
Carrera de alimentación (mm) |
850/650 |
850/650 |
850/650 |
850/650 |
|
Potencia del motor (kW) |
90 |
90 |
110 |
132 |
|
Tamaño del host (mm) |
3800*1300*1800 |
3800*1300*1800 |
3800*1300*1800 |
3800*1300*1800 |
|
Peso de la máquina (kg) |
Aprox. 6,300 |
Aprox. 6,800 |
Aprox. 6,800 |
Aprox. 7,300 |
|
Velocidad de desplazamiento (m/min) |
18 |
18 |
18 |
18 |
|
Pendiente superable (°) |
20 |
20 |
20 |
20 |
|
Altura de construcción horizontal (°) |
0,6-1,8 |
0,6-1,8 |
0,6-1,8 |
0,6-1,8 |
|
Altura de construcción horizontal longitudinal (°) |
0,6-1,8 |
0,6-1,8 |
0,6-1,8 |
0,6-1,8 |
|
La superficie de la sección de trabajo no es menor que (ancho m*alto m) |
3*3 |
3*3 |
3*3 |
3*3 |
