Indicador de potencia placa de visualización de potencia de la batería placa indicadora de porcentaje de potencia de la batería de litio potencia del vehículo eléctrico
Variaciones
Parámetros técnicos:
| Error permitido | ±2%； |
| 4 niveles de potencia | 25% 50% 75% 100% |
| Corriente de trabajo | 15ma |
| Longitud del cable | 15 centímetros |
| Dimensiones | 60x 15x 2.5mm, Largo X Ancho X Espesor; |
| peso neto | 8 gramos |
| Temperatura de funcionamiento | -10℃~65℃ |
Característica del producto:

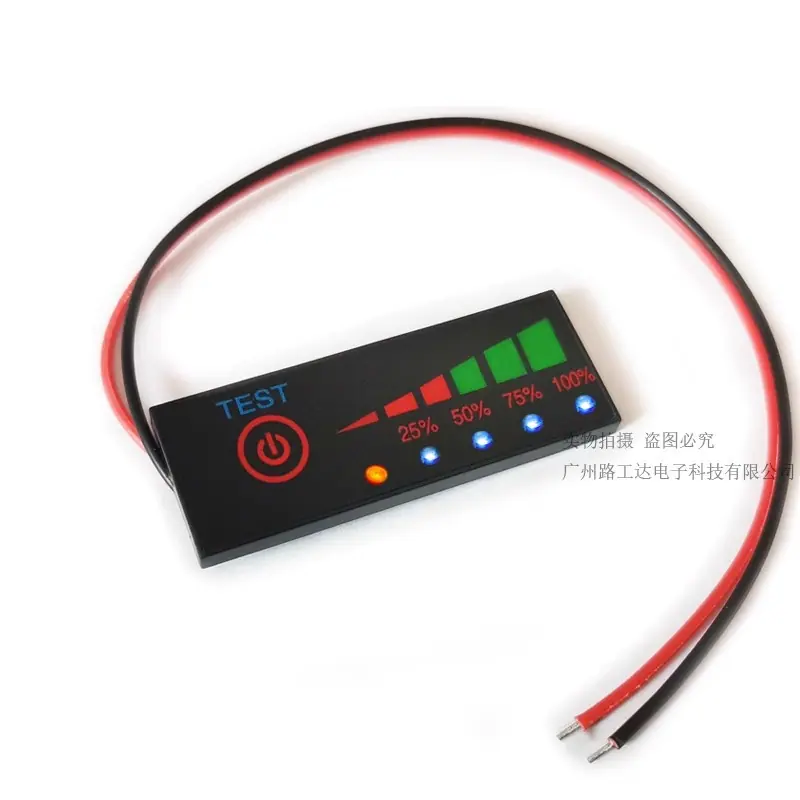

1. Pantalla de batería ultradelgada, 5 luces indicadoras LED, pantalla más intuitiva y estéticamente agradable.

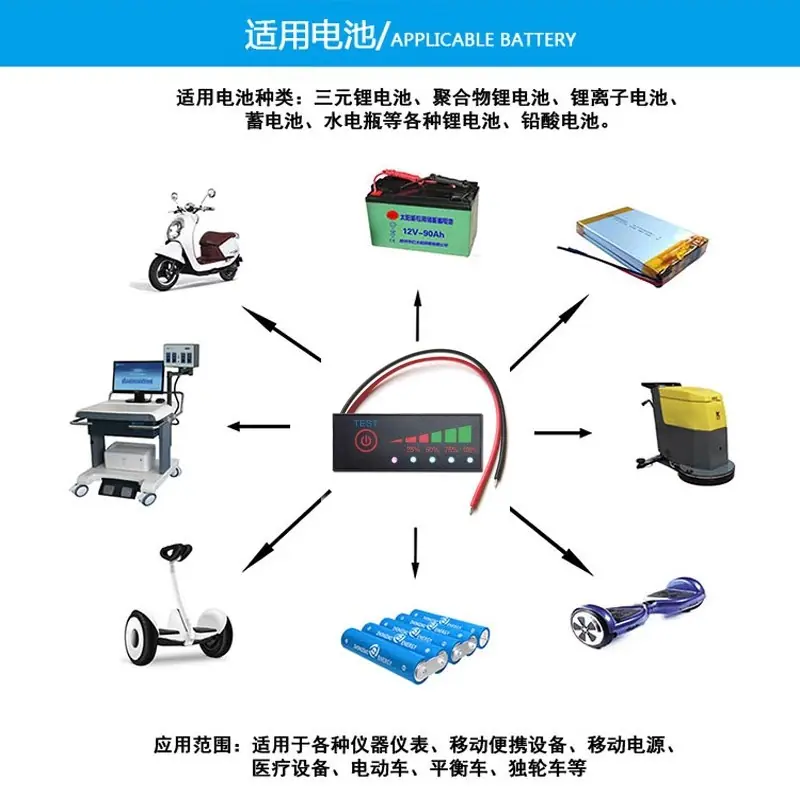

2. Mayor rango de uso, se puede usar para baterías de litio, baterías de plomo-ácido, fosfato de hierro y litio, baterías de vehículos eléctricos y equipos eléctricos.
Instalar:

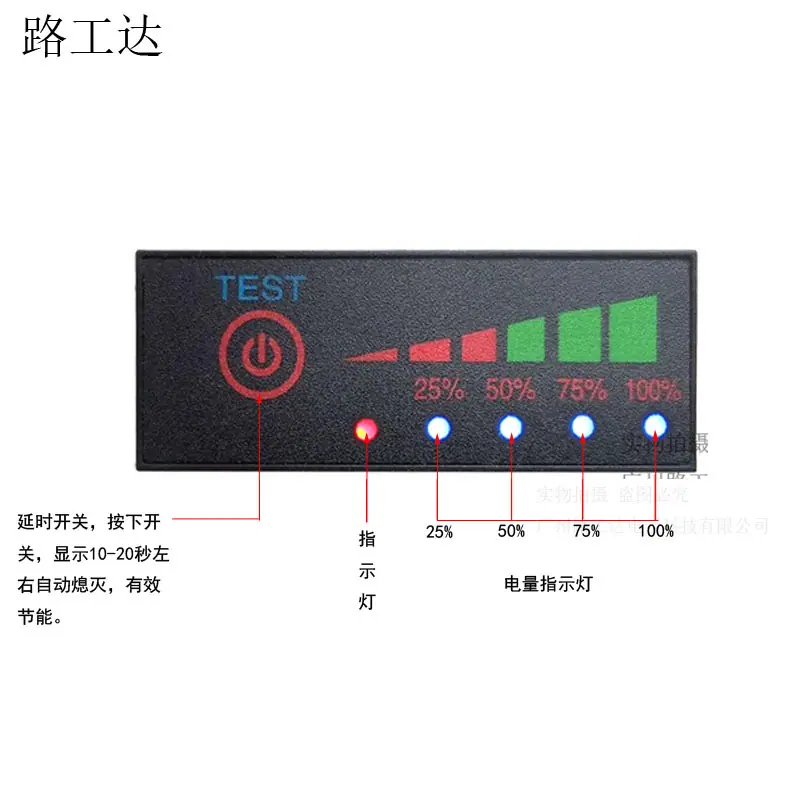

1. Conecte los terminales positivo y negativo de la placa de visualización a los terminales positivo y negativo de la batería bajo prueba, presione el botón rojo con el dedo y la luz LED se encenderá para mostrar la potencia de la batería en tiempo real.
2. Suelta el dedo y la luz LED se apagará después de 3-10 segundos. No consume energía en absoluto cuando está estática.
3. Con función de conexión inversa, incluso si las conexiones positiva y negativa se invierten, no se quemará, solo ajústelas.
Pantalla de batería de litioParámetros de visualización de potencia:（Los siguientes datos son valores de referencia y tendrán un margen de error del 2%,Quienes requieran alta precisión no deben comprar.）
Recordatorio amable: La batería de litio de 3.7V usa 1 luz indicadora de encendido roja y 4 luces indicadoras de batería verdes (otros rangos de voltaje usan 1 luz indicadora de encendido roja y 4 luces indicadoras de batería azules).
(Nota: N representa el número de celdas de la batería)
El primer indicador de encendido está en rojo
El voltaje de la batería es mayor que N×3,3 V,Enciende el segundo azul
El voltaje de la batería es mayor que N×3,5 V,Enciende el 3º azul
El voltaje de la batería es mayor que N×3,7 V,Enciende el 4º azul
El voltaje de la batería es mayor que N×3,9 V,Enciende el 5º azul
Rango de voltaje de plomo-ácido de 12 V:(Se pueden utilizar 4 cadenas de baterías de fosfato de hierro y litio)
El primer indicador de encendido está en rojo
El voltaje de la batería es mayor que11,0 V,Enciende el segundo azul
El voltaje de la batería es mayor que11,3 V,Enciende el 3º azul
El voltaje de la batería es mayor que11,6 V,Enciende el 4º azul
El voltaje de la batería es mayor que12,9 V,Enciende el 5º azul
Rango de voltaje de plomo-ácido de 24V:(Se pueden usar 8 cadenas de baterías de fosfato de hierro y litio)
El primer indicador de encendido está en rojo
El voltaje de la batería es mayor que22.5V,Enciende el segundo azul
El voltaje de la batería es mayor que24V,Enciende el 3º azul
El voltaje de la batería es mayor que25.2V,Enciende el 4º azul
El voltaje de la batería es mayor que26.4V,Enciende el 5º azul
Rango de voltaje de plomo-ácido de 36V:(Se pueden usar 12 baterías de fosfato de hierro y litio)
El primer indicador de encendido está en rojo
El voltaje de la batería es mayor que33.5V,Enciende el segundo azul
El voltaje de la batería es mayor que35.2V,Enciende el 3º azul
El voltaje de la batería es mayor que37V,Enciende el 4º azul
El voltaje de la batería es mayor que38.7V,Enciende el 5º azul
Rango de voltaje de plomo-ácido de 48V:(Se pueden usar 15 o 16 cadenas de baterías de fosfato de hierro y litio)
El primer indicador de encendido está en rojo
El voltaje de la batería es mayor que44.8V,Enciende el segundo azul
El voltaje de la batería es mayor que47V,Enciende el 3º azul
El voltaje de la batería es mayor que49V,Enciende el 4º azul
El voltaje de la batería es mayor que52V,Enciende el 5º azul
Rango de Voltaje de Plomo-Ácido de 60V:(Se pueden usar 19 o 20 cadenas de baterías de fosfato de hierro y litio)
El primer indicador de encendido está en rojo
El voltaje de la batería es mayor que 55.1V, se enciende la 2ª luz azul
El voltaje de la batería es mayor que 58.1V, la 3ª luz azul está encendida
Voltaje de la batería mayor que 61.5V, encender la 4ª azul
Voltaje de la batería mayor a 64.6V, enciende la 5ª azul
Rango de Voltaje de Batería de Plomo-Ácido de 72V:(Se pueden usar 23 o 24 cadenas de baterías de fosfato de hierro y litio)
El primer indicador de encendido está en rojo
Voltaje de la batería mayor que 68V, encender el 2do azul
Voltaje de la batería mayor que 71.9V, enciende el 3er azul
El voltaje de la batería es mayor que 75.7, enciende el 4to azul
Voltaje de la batería mayor que 79.6V, enciende la 5ª azul
