Módulo de fuente de alimentación reductor DC-DC BUCK 3A módulo reductor ajustable LM2596S regulado super LM2576
Variaciones

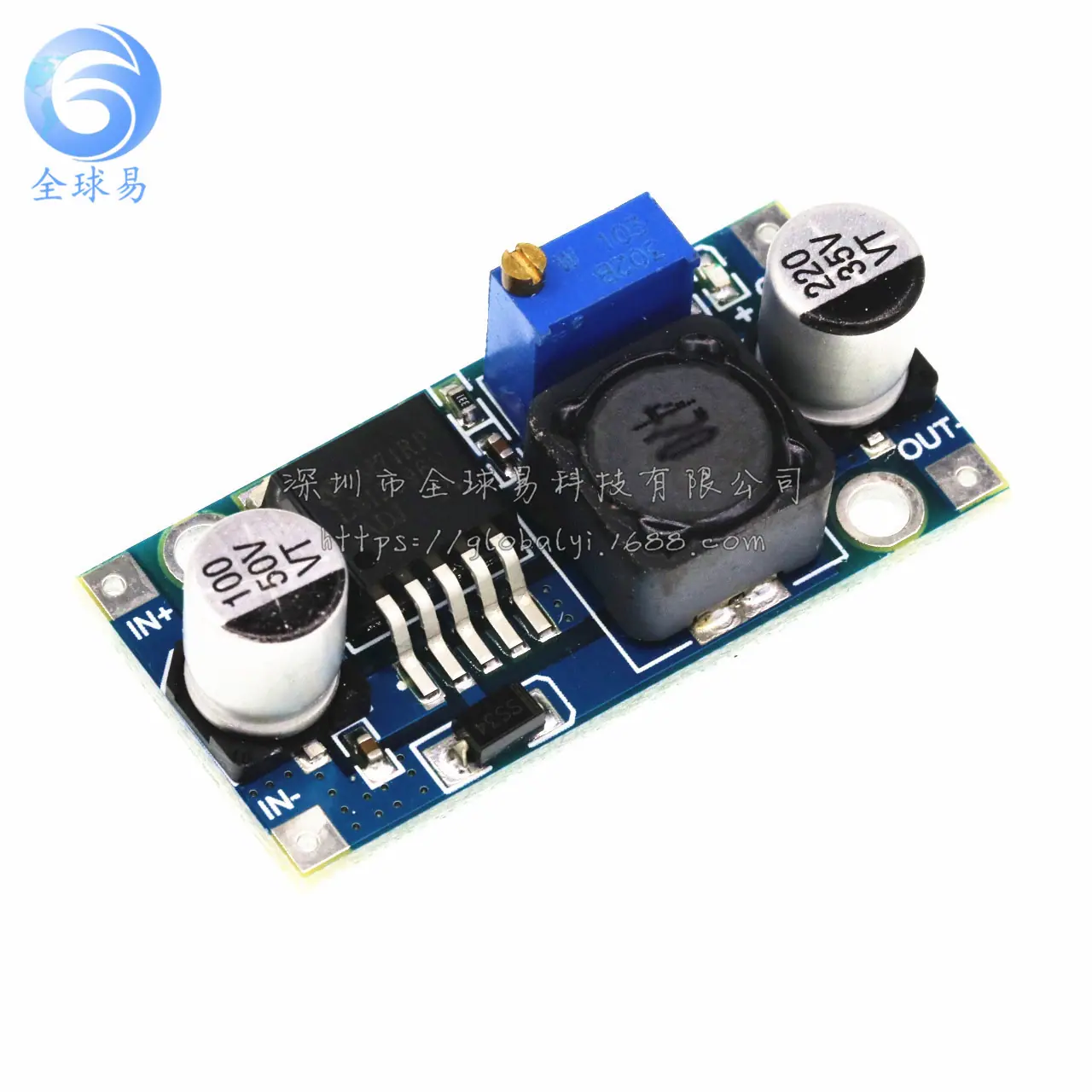

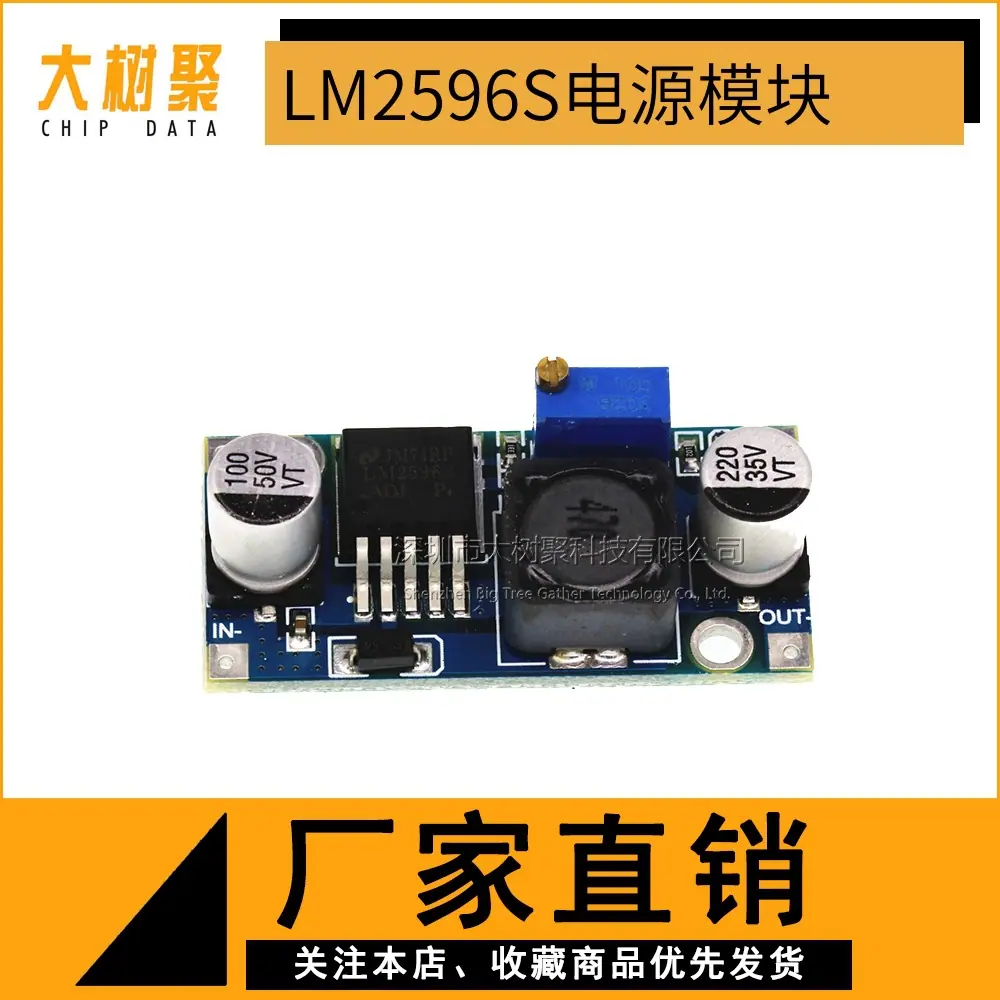

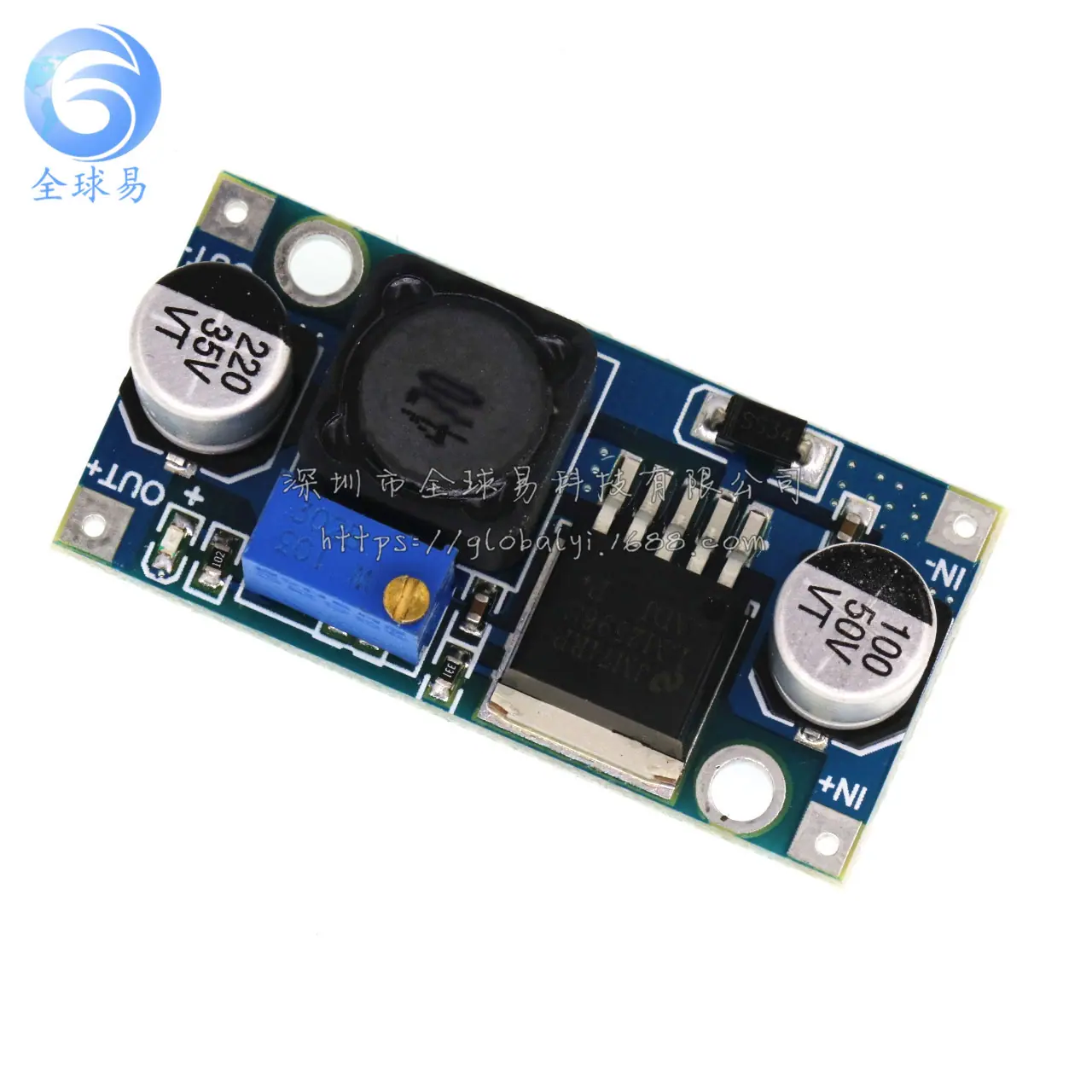

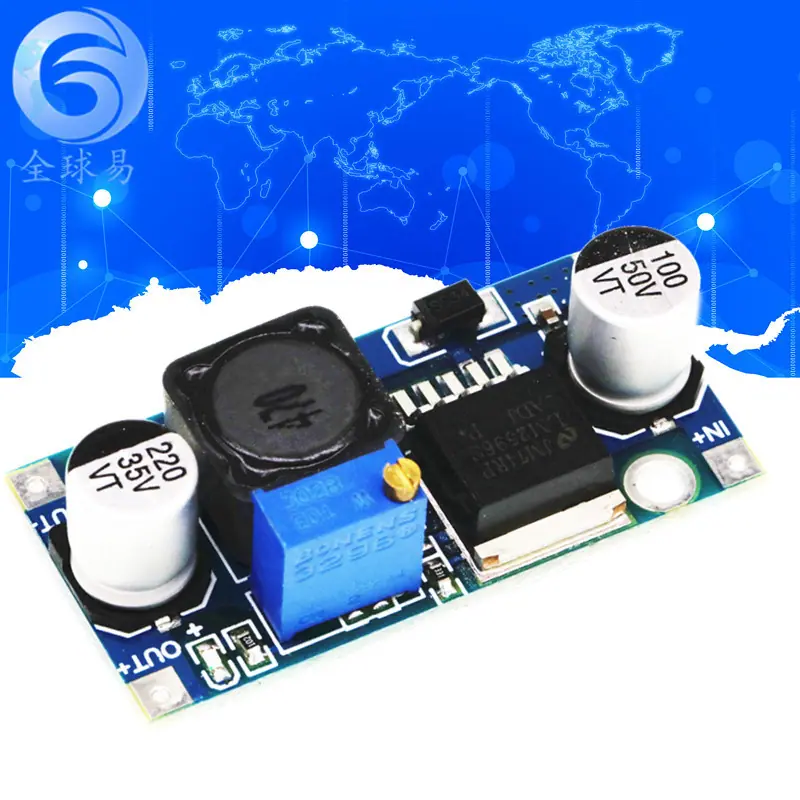

Módulo de fuente de alimentación reductora CC-CC de 3 A, módulo reductor ajustable LM2596S
(Detalles proporcionados en chino e inglés)
Descripción en chino:
IN está conectado a la entrada, y out está conectado a la salida. Los polos positivo y negativo deben conectarse de acuerdo con las marcas en la placa. ¡No los conecte inversamente! Después de conectarlo, ajuste la reducción de presión en sentido contrario a las agujas del reloj. ¡Necesita girarlo una docena de veces primero!
|
Nombre del modelo |
LM2596SMódulo reductor de CC a CC |
|
Voltaje de entrada |
3,2 V ~ 35 V |
|
El voltaje de salida |
1,25 V ~ 35 V |
|
Corriente de salida |
3A (Grande) |
|
Eficiencia de conversión |
92% (alto） |
|
Ondulación de salida |
<30 mV |
|
Nivel de encendido y apagado |
65 kHz |
|
Temperatura de funcionamiento |
-45℃~+85℃ |
|

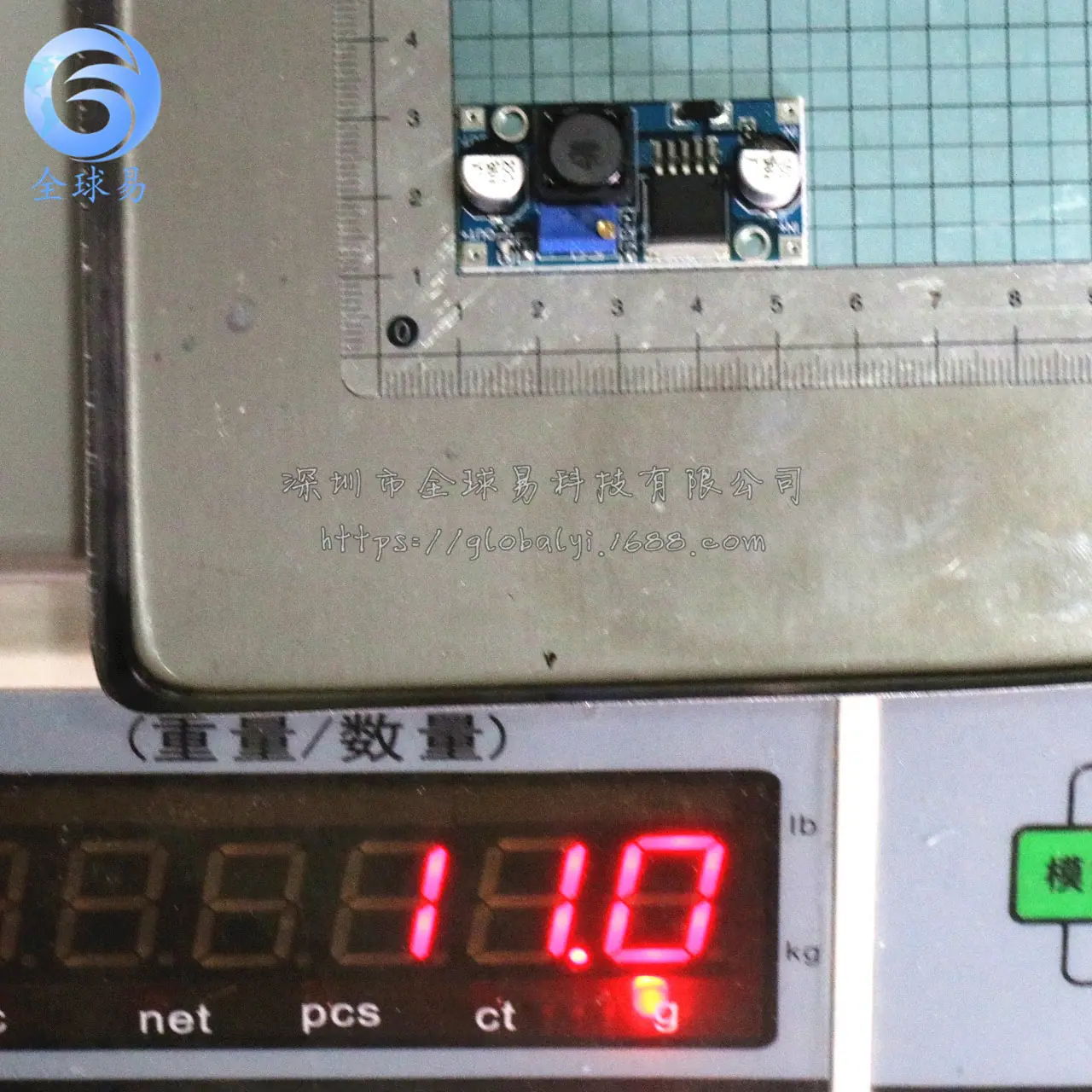

Tamaño |
43 mm * 21 mm * 14 mm (largo * ancho * alto) |
|
|
|
Precauciones:

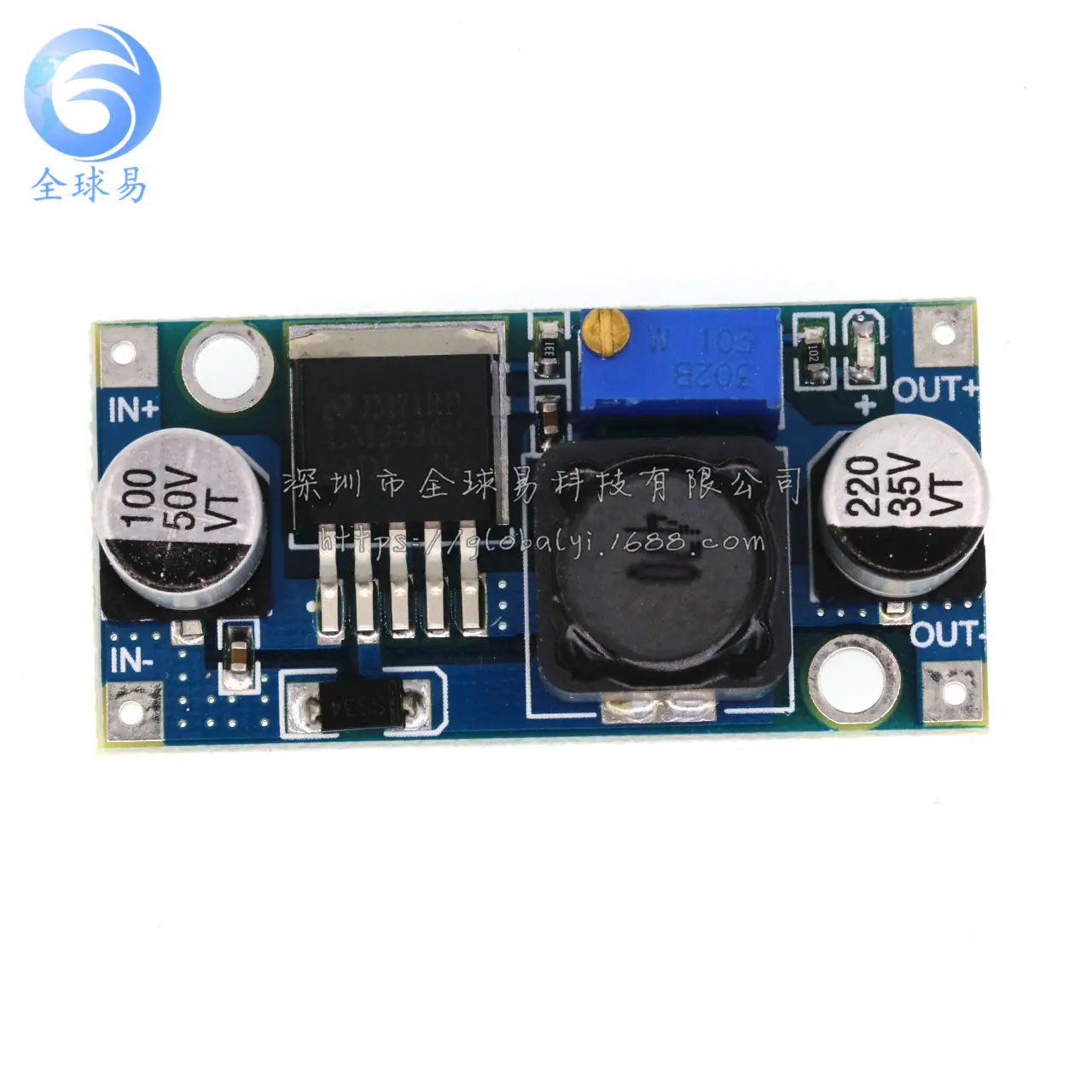

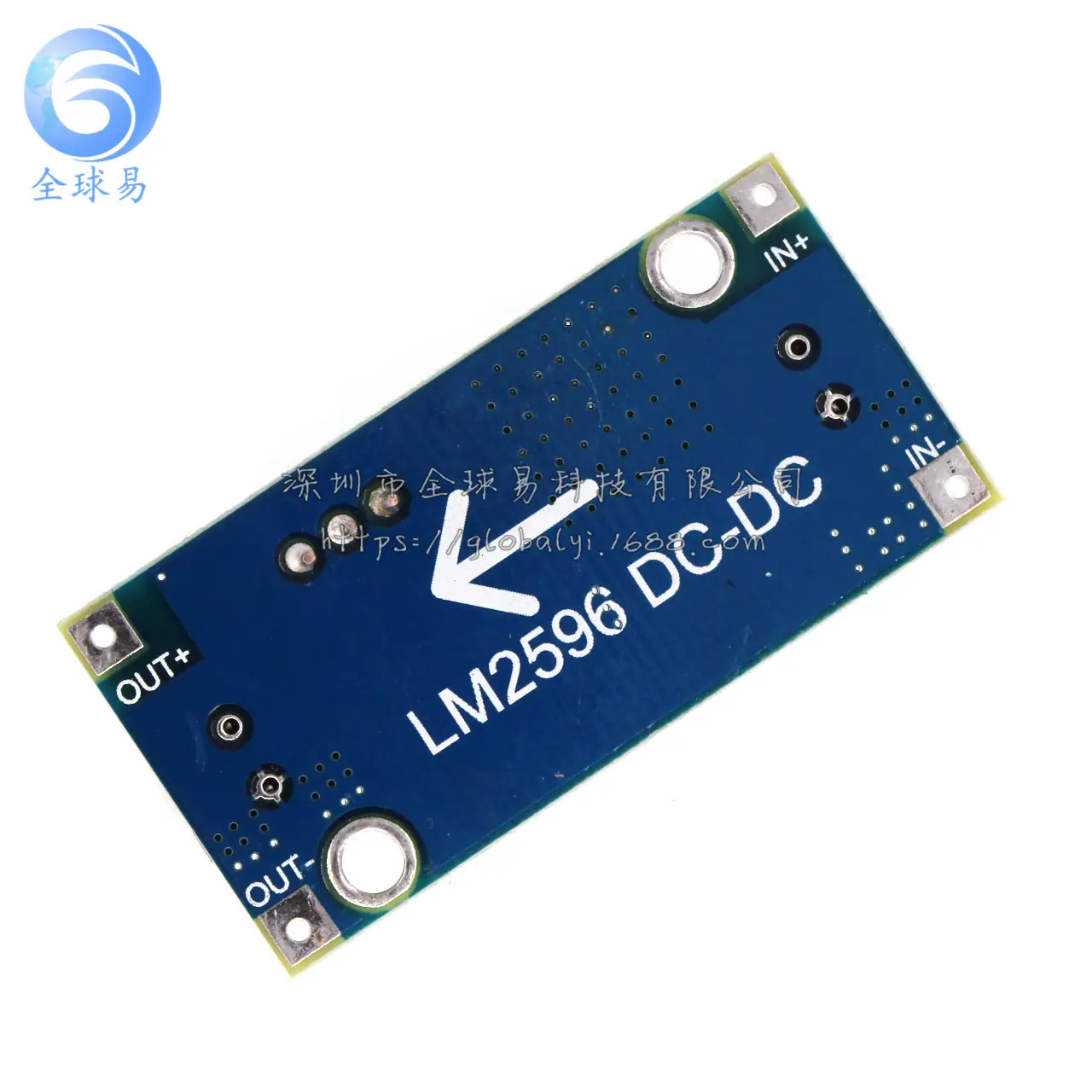

EN+Entrada positiva¡Entrada Negativa IN!
¡OUT+ polo positivo de salida OUT- polo negativo de salida!
Tenga en cuenta que la entrada y la salida no se pueden conectar al revés. Si se conectan incorrectamente, ¡podría quemarse!
Entrada: CC de 3 V a 35 V (El voltaje de entrada debe ser al menos 1,5 V superior al voltaje de salida. No se permite la elevación.)
Salida: Voltaje de CC continuamente ajustable de 1.5V a 35V, alta eficiencia y gran corriente de salida de 3A.
Características: Todos utilizan condensadores sólidos SANYO,Placa de circuito engrosada de 36uInductor de alta potencia y alto valor Q con luz indicadora LED de salida
Para trabajo a largo plazo, se recomienda usar la corriente dentro de 2.5A. Si excede 2A, se requiere un disipador de calor (salida superior a 10W);
Dado que es un módulo reductor, para garantizar una salida estable, mantenga la diferencia de voltaje en un mínimo de 1,5 V.
Alambrado
1. Soldadura: suelde directamente la línea de alimentación al puerto de entrada (salida);
2. Los pines de soldadura se pueden insertar a través de cables o en placas perforadas para su uso; o se pueden agregar pines y soldarlos directamente a la PCB.
Ejemplos de aplicación
1.Fuente de alimentación regulada montada en el vehículoSolo necesita conectar la entrada de este módulo al encendedor del coche para alimentarlo y luego ajustar el potenciómetro. El voltaje de salida se puede ajustar arbitrariamente entre 1,25 y 30 V para alimentar su teléfono móvil, MP3, MP4, cargador de PSP y muchos otros dispositivos. Es muy sencillo y práctico.
2. Encienda los dispositivos electrónicos cuando el dispositivo lo necesite.3-35 VCuando la fuente de alimentación es del voltaje correspondiente, este módulo se puede utilizar para ajustar fácilmente el voltaje al voltaje requerido para resolver el problema.
3. Prueba de voltaje de trabajo del sistema: al realizar proyectos, puede usar este módulo para depurar varios rangos de voltaje de trabajo del sistema de prueba de voltaje, lo cual es muy fácil y conveniente.
