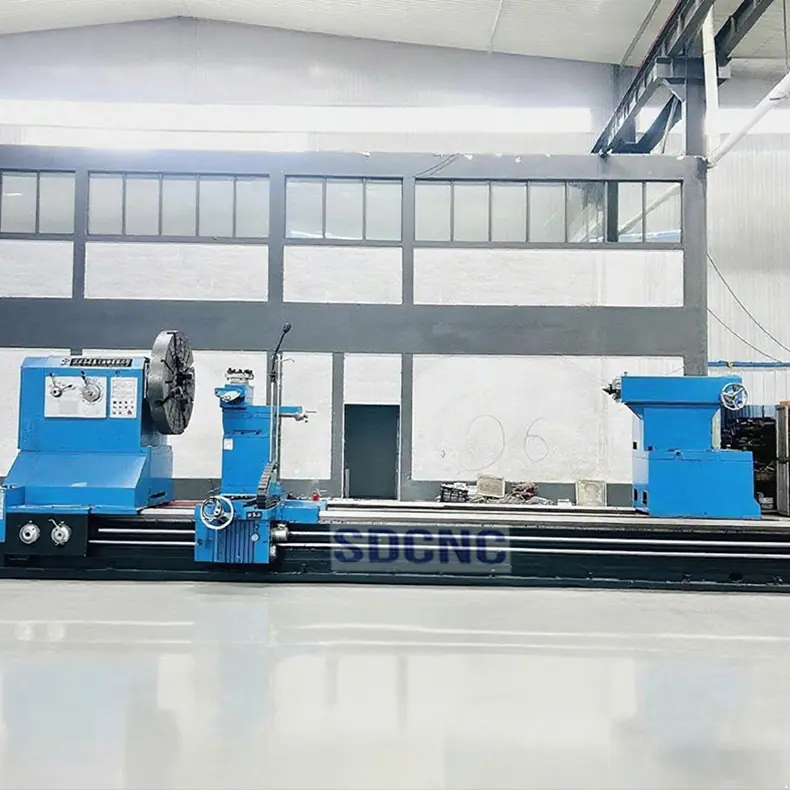

Torno Mecânico Horizontal Ordinário de Serviço Pesado Cw61250 com Diâmetro de Processamento de 2500mm, Torno Grande 61250X4000

projeto

unidade

CW61250

Diâmetro máximo de rotação da cama

milímetros

2500

O diâmetro máximo de corte da peça que passa pelo suporte

milímetros

2000

Comprimento máximo de corte

milímetros

2m-15m

Largura da grade da cama

milímetros

1100

Código final do fuso

A2-15(8×M22)

Diâmetro do fuso através do furo

milímetros

130

Orifício cônico da extremidade frontal do eixo

milímetros

1:20/140

Faixa de velocidade do fuso

rpm

Para frente: 2~200 ; Para trás: 3.5~291

Tipos de velocidade do fuso

Rotação para frente: 21;                Rotação reversa: 12

Número de quantidades de alimentação vertical e horizontal

56/56

Faixa de alimentação

milímetros

Vertical: 0,1~12

; Horizontais: 0,05~6; Descanso superior da ferramenta: 0,025 ~ 3

Faixa de rosca métrica

milímetros

44;1~120mm

Faixa de números de rosca em polegadas

31;28~1/4

Intervalo de números de thread do módulo

milímetros

45;0,5~60mm

Faixa de número de rosca de passo de diâmetro

38;1/2~56DP

Distância vertical do centro do fuso à superfície da base da ferramenta

milímetros

48

Ângulo de rotação do porta-ferramenta

Toda vez

±90°

Curso lateral máximo do poste inferior da ferramenta

milímetros

1005

Curso máximo do apoio superior da ferramenta

milímetros

300

Seção da barra de ferramentas

milímetros

45 (tamanho do porta-ferramentas 260x260)

Velocidade de movimento rápida do porta-ferramentas

mm/min

Vertical: 3740; Horizontal: 1870; Porta-facas pequeno: 935

Diâmetro da manga do cabeçote móvel

milímetros

240

Curso da manga do cabeçote móvel

milímetros

300

Orifício cônico da manga do cabeçote móvel

Métrica 100

potência do motor principal

kw

30 kW

Comprimento da máquina

milímetros

17100

Largura da máquina

milímetros

2150

Altura da máquina

milímetros

2550

Peso máximo da peça de trabalho

kg

15.000
