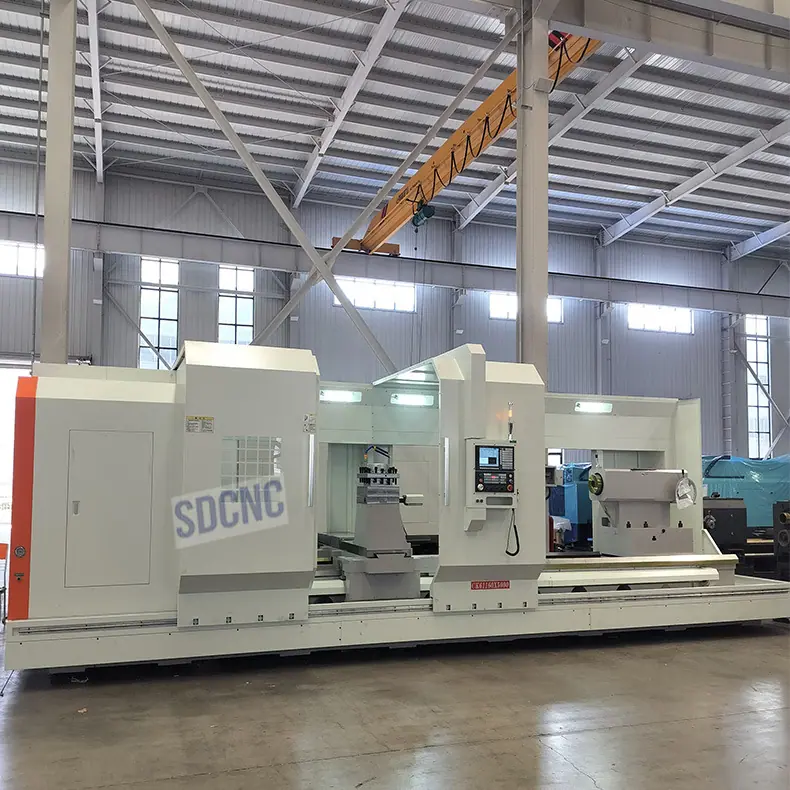

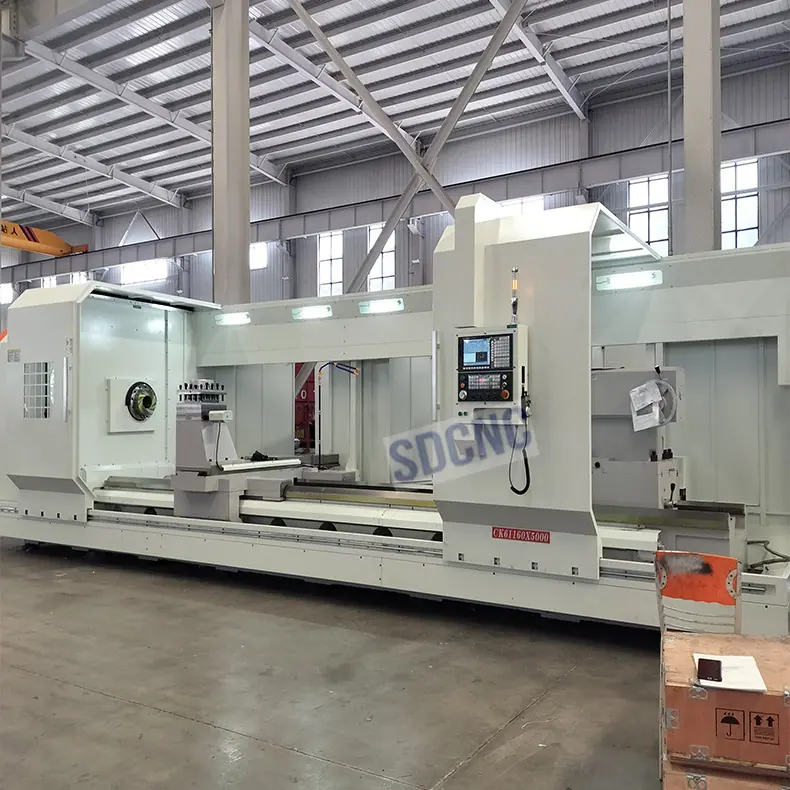

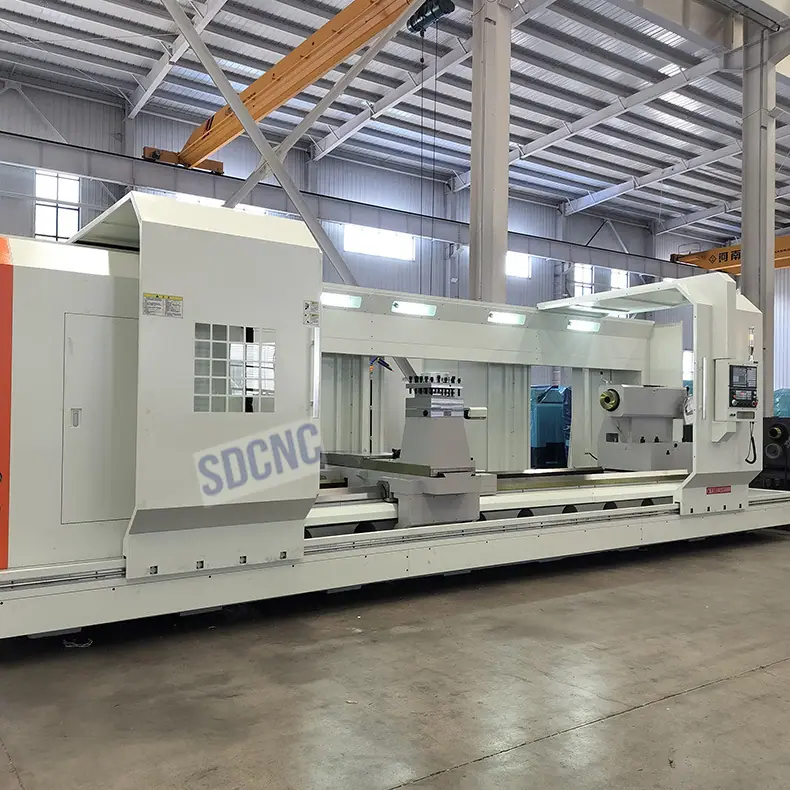

Ck61160 Torno CNC de Servicio Pesado Máquina de Torneado Integrada para Procesamiento de Metal Grande Cnc Torno CNC Grande
Cantidad
|
Los principales parámetros técnicos |
PRESUPUESTO |
Unidades |
CK61160L |
|
Diámetro máximo de rotación del lecho |
Columpio sobre la cama |
mm |
1600 |
|
Diámetro máximo de rotación en la corredera horizontal |
Balanceo sobre carro transversal |
mm |
1200 |
|
Longitud máxima de la pieza de trabajo |
Distancia entre centros |
mm |
1500/3000/4000/5000/6000 |
|
Ancho de la barandilla de la cama |
Ancho de la vía guía |
mm |
755 |
|
Rango de carga de la cama |
Capacidad máxima de carga |
T |
6/10 |
|
Rango de diámetro del orificio del husillo |
Orificio del husillo |
mm |
130 |
|
Cono del orificio del husillo |
Cono del orificio del husillo |
- |
MétricoΦ140/MT6 |
|
Modelo de nariz de huso |
Tipo de punta de husillo |
- |
A2-15 |
|
Serie de velocidades del husillo |
Pasos de velocidad del husillo |
- |
VF de frecuencia variable de 4 velocidades. 4 pasos |
|
Rango de velocidad del husillo |
Rango de velocidad del husillo |
rpm |
4-300 |
|
Especificaciones del mandril |
Arrojar |
mm |
Manual de 4 mordazas Φ1000 |
|

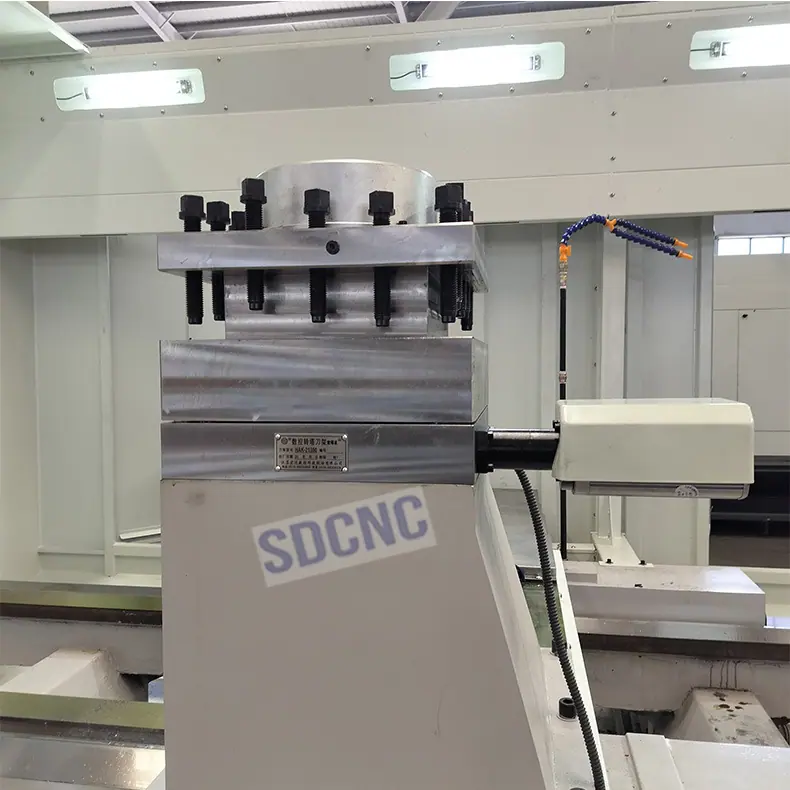

Tipo de portaherramientas |
Torreta/puesto de herramientas |
- |
4 Eléctrico4 Posición Eléctrico4 Posición |
|
Tamaño de la herramienta |
Tamaño de la herramienta |
mm |
40x40 |
|
Recorrido del eje X |
Recorrido del eje X |
mm |
720 |
|
Recorrido del eje Z |
Recorrido del eje Z |
mm |
1350/2850/3850/4850/5850 |
|
Velocidad de avance rápido del eje X |
Desplazamiento rápido del eje X |
mm/min |
4000 |
|
Velocidad de avance rápido del eje Z |
Desplazamiento rápido del eje Z |
mm/min |
6000 |
|

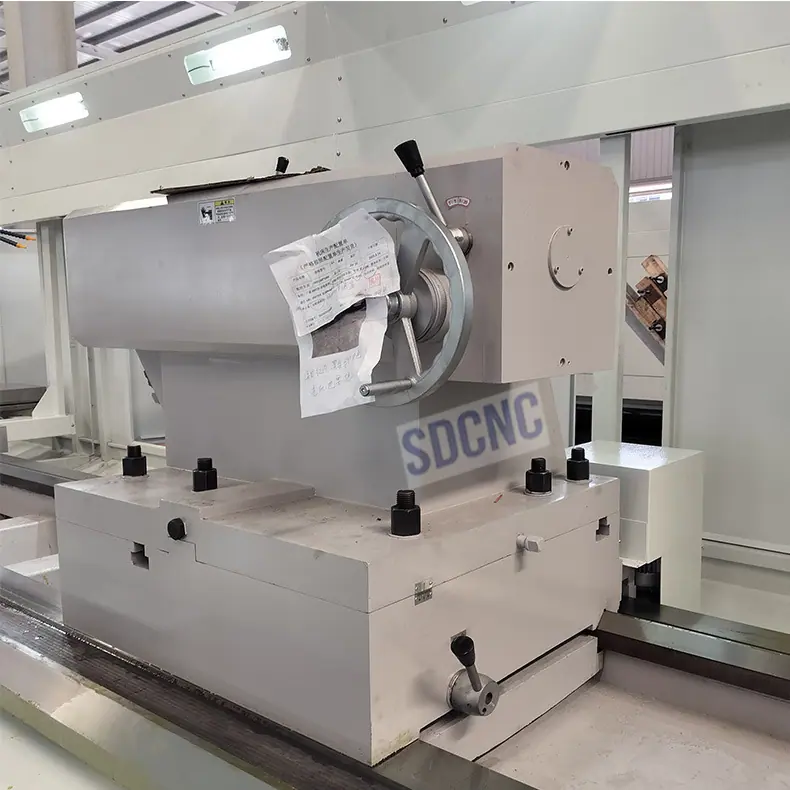

Diámetro del manguito del contrapunto |
Diámetro del eje del contrapunto |
mm |
Φ160 |
|
Cono de manguito de contrapunto |
Cono del eje del contrapunto |
- |
MT6 |
|
Recorrido del manguito del contrapunto |
Recorrido del eje del contrapunto |
mm |
300 |
|
Motor de husillo |
Motor del husillo principal |
kilovatios |
22 |
|
motor de la bomba de enfriamiento |
Motor de la bomba de refrigerante |
kilovatios |
0,125 |
|
Peso de la máquina Peso de la máquina |
Peso para 1500 |
kilogramo |
13000 |
|
Peso para 3000 |
kilogramo |
14500 |
|
|
Peso para 4000 |
kilogramo |
15500 |
|
|
Peso para 5000 |
kilogramo |
16500 |
|
|
Peso para 6000 |
kilogramo |
17500 |
|
|
Dimensiones Dimensión total |
Dimensión para 1500 |
mm |
5000x2350x2600 |
|
Dimensión para 3000 |
mm |
6500x2350x2600 |
|
|
Dimensión para 4000 |
mm |
7500x2350x2600 |
|
|
Dimensión para 5000 |
mm |
8500x2350x2600 |
|
|
Dimensión para 6000 |
mm |
9500x2350x2600 |
