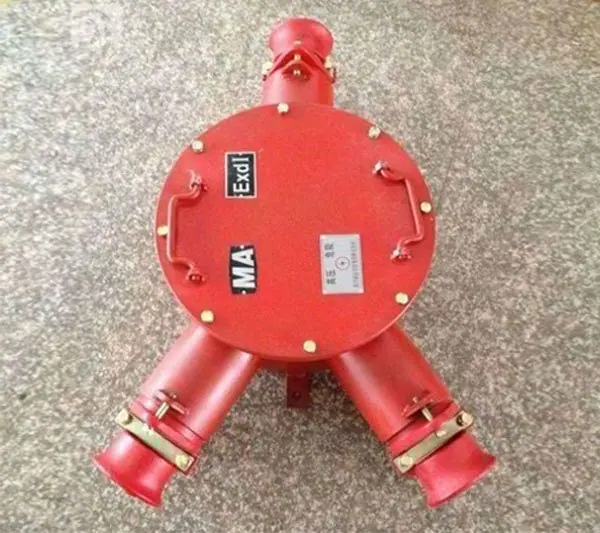

Caja de Conexiones de Alto Voltaje 10kV Suministro Original Caja de Conexiones de Alto Voltaje Suministro en Sitio Caja de Conexiones de Alto Voltaje

Introducción del Producto: Caja de Empalmes de Alto Voltaje 10KV

La caja de empalme de alta tensión de 10 kV es adecuada para minas con una mezcla de gases explosivos (metano) y polvo de carbón. Se utiliza en sistemas de suministro de energía subterráneos de minas de carbón con un voltaje de hasta 10 kilovoltios y una corriente nominal de interrupción de hasta 12,5 kA, para conectar dos tramos de cables mineros.

La carcasa ignífuga de la caja de empalmes de alta tensión de 10 kV es una estructura de placa de acero, y la cubierta adopta una forma de engaste con pernos. Hay terminales de derivación de potencia en ambos lados, y se proporciona un dispositivo de introducción de línea de control. Hay tres terminales principales en la carcasa, y los cabezales de cable se engastan con placas de presión en los postes de los terminales. La base está hecha de porcelana eléctrica de alta tensión y está equipada con un bloque de terminales auxiliar.

Entorno de Trabajo de Caja de Empalmes de Alto Voltaje 10KV

Temperatura del aire ambiente -20℃—+40℃：

Humedad relativa del aire no superior al 95% (+25℃):

Lugares sin baches fuertes ni vibraciones de impacto:

Lugares sin entrada de agua por goteo, lluvia/nieve:

No hay gas o vapor corrosivo que pueda dañar el metal y el aislamiento:

Características del Producto de Caja de Empalme de Alto Voltaje 10KV

1. La caja de conexiones se compone principalmente de una carcasa a prueba de explosiones (cuerpo, tapa), un bloque de terminales aislante, un dispositivo de entrada de cable y puesta a tierra interna y externa, etc.;

2. La carcasa y la cubierta están conectadas por sujetadores como pernos a través de una superficie plana a prueba de explosiones;

3. El bloque de terminales está hecho de arcilla de alta pureza prensada, sinterizada y esmaltada, y tiene excelentes propiedades de aislamiento eléctrico.

Manual de Usuario de Caja de Empalme de Alto Voltaje de 10KV

1. Después de desembalar la caja de conexiones, verifique si hay algún daño y si faltan piezas.

2. Está estrictamente prohibido operar la caja de empalme de alto voltaje de 10KV mientras esté energizada. La operación debe realizarse de acuerdo con el "Reglamento de Seguridad para Minas de Carbón". La instalación del cable debe seguir estrictamente el proceso de instalación y puede realizarse subterráneamente. Para el proceso de instalación específico, consulte el manual de la "Caja de Empalme para Cable de Alto Voltaje Antiexplosiva para Minas BHG1-400/10-2G".

3. Recordatorio especial: La parte de entrada del cable debe rellenarse con resina epoxi durante la instalación. La inspección de la caja de empalme de alta tensión de 10KV debe realizarse simultáneamente con el cable. Si la temperatura supera los 80℃, se debe investigar y resolver inmediatamente la causa. Durante la inspección, compruebe si los sujetadores y las señales de advertencia están completos.
