Introducción del producto del andador peatonal de eje inclinado

El andador peatonal de pozo inclinado es un nuevo tipo de equipo auxiliar para montañismo de nuestra empresa. El Reglamento de Seguridad en Minas de Carbón estipula que los túneles inclinados con una profundidad vertical superior a 50 m deben estar equipados con dispositivos mecánicos de transporte de personal. Sin embargo, para túneles inclinados con una profundidad vertical superior a 50 m, una gran pendiente y poca gente, no resulta rentable equiparlos con carros de transporte de personal o "coches mono" elevados, ya que requieren una gran inversión y altos costos de mantenimiento. El uso de dispositivos de asistencia peatonal puede reducir el esfuerzo físico del personal que camina, ofrece las ventajas de una baja inversión, fácil operación y mantenimiento, y ocupa poco espacio en el túnel. Se puede instalar en un lateral del túnel.

El propósito principal y el ámbito de uso de los andadores peatonales de eje inclinado

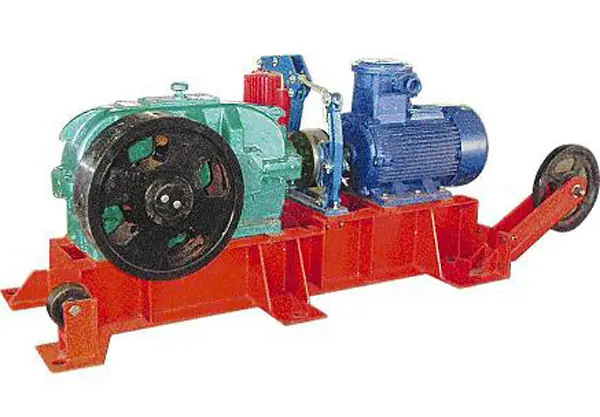

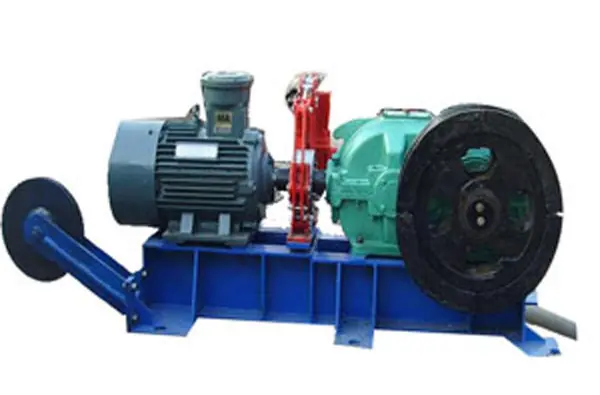

Los andadores de pozo inclinado se utilizan principalmente en pendientes pronunciadas (5° a 40°), largas distancias (generalmente inferiores a 1000 m) y en condiciones físicas como vías subterráneas de minas de carbón con pendientes ascendentes y descendentes, áreas mineras con pendientes ascendentes y descendentes, y pozos inclinados oscuros. Estos andadores consumen mucha energía. Componentes del sistema: cabrestante de cable infinito, cable de acero, dispositivo tensor, tren de ruedas, asa de desplazamiento, etc. Voltaje: 380/660 V, 660/1140 V, y el equipo eléctrico de apoyo cumple con las normas de seguridad de las minas de carbón. Opcional según las necesidades del usuario: a. Dispositivo de parada de emergencia completo, b. Alarma sonora y visual, c. Sistema de control de funcionamiento automático.

Parámetros técnicos del andador peatonal de eje inclinado

1. Tipo de instalación del cabezal de la máquina: tipo colgante.

2. Tipo de pinza y mango: fijo.

3. Diámetro de la rueda motriz (incluido el revestimiento de la rueda): Φ0,84 m.

4. Diámetro de la rueda trasera (incluido el revestimiento de la rueda): Φ0,84 m.

5. Diámetro de la polea de cuerda de soporte simple (presión): Φ150 mm.

6. Diámetro de la polea de doble soporte (presión): Φ150mm.

7. Modelo de silla elevadora: L=1100mm.

8. La distancia entre sillas colgantes: 8-10 metros.

9. Tipo de tensado de la rueda de cola: tensado por martillo pesado.

10. Cable de tracción: 6×19S+FC-Φ16(1670Mpa)ZZ sin aceite.

11. Distancia entre rodillos de apoyo: 8-10m.

12. Capacidad de transporte: alrededor de 200-400 personas/h.

13. Velocidad de funcionamiento del cable de acero: 0,46-1 m/s.
