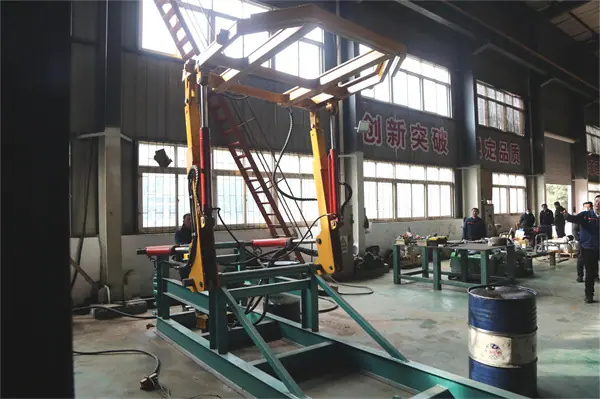

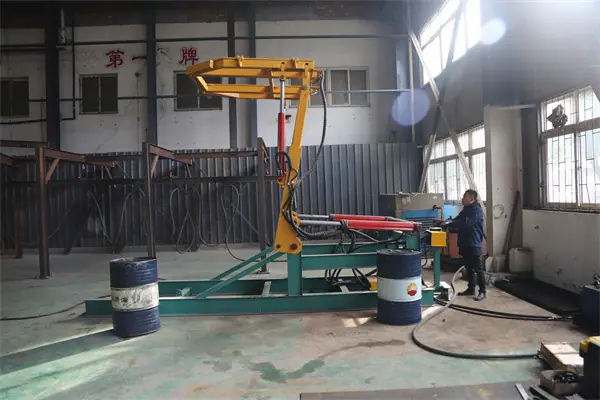

Presentación del producto del dispositivo de soporte temporal aerotransportado

Para resolver las deficiencias del soporte de la viga frontal de la tubería artificial durante el desarrollo de túneles de minas de carbón, mejorar la mecanización de la excavación integral y lograr una tecnología de excavación rápida y segura, nuestra empresa ha desarrollado un dispositivo de soporte temporal aerotransportado para lograr una tecnología de soporte segura, confiable y rápida para el área superior vacía, lo que mejora en gran medida la seguridad de la producción de excavación, mejora en gran medida la eficiencia de la producción y tiene grandes beneficios económicos y sociales.

El dispositivo de soporte temporal aéreo es una solución integral propuesta por nuestra empresa para resolver el problema del soporte temporal frontal en excavaciones. Su implementación revolucionará el método tradicional de soporte temporal del haz de detección antes de la canalización. Permite aplicar eficazmente la fuerza de soporte inicial al techo, desempeñando un papel de protección de seguridad activa, reduciendo significativamente el tiempo de soporte temporal y la intensidad de trabajo de los empleados, mejorando significativamente la eficiencia laboral.

El dispositivo cuenta con una estructura ingeniosa, un rendimiento fiable, una instalación sencilla, una amplia gama de aplicaciones y es compatible con numerosos modelos. Su proceso de trabajo cumple con las disposiciones pertinentes del Reglamento de Seguridad de Minas de Carbón. El producto ha sido sometido a numerosas y rigurosas inspecciones in situ y ha recibido excelentes elogios de la mayoría de los trabajadores de primera línea.

Características principales del dispositivo de soporte temporal aerotransportado

1. El área de apoyo es grande y la fuerza de apoyo inicial es relativamente grande.

2. Se puede abrir y retraer suavemente en la condición de trabajo del túnel de techo bajo.

3. La estación de bombeo de la tuneladora se utiliza como fuente de energía, con control hidráulico completo, funcionamiento suave y despliegue rápido, lo que favorece la autoprotección de la máquina.

4. La estructura es ingeniosa, el diseño es razonable y las tuberías hidráulicas del mecanismo móvil están hechas de mangueras de alta presión.

5. Reducir significativamente el tiempo de soporte temporal, reducir significativamente la intensidad del trabajo de los empleados, mejorar significativamente la eficiencia laboral y garantizar eficazmente la seguridad del trabajo de protección de anclaje.

Principales parámetros técnicos del dispositivo de apoyo temporal aerotransportado

No. Nombre del parámetro Valor del parámetro Observaciones

1. Altura de túnel aplicable: 2,5-4,5 m

2. Resistencia nominal de trabajo 20 kN

3. Se puede realizar un área de soporte de 1,8 m × 2 m según los requisitos del usuario.

4. Soporte 1 m ~ 1,8 m más allá del cabezal de explosión

5. Presión del sistema 16 MPa

6. El marco superior se puede inclinar ≤20 grados y extender 45 grados.

7. El peso de toda la máquina es de aproximadamente 1000 kg.

Estructura y principio de funcionamiento del dispositivo de soporte temporal aerotransportado

Estructura: Consta de un marco de viga superior, conector, marco principal, cilindro de aceite, cerradura de dos vías enchufable, tubería de aceite de alta presión, válvula desviadora y colectora, válvula de tres vías de dos posiciones, válvula de operación de control, etc.

Principio: Durante el funcionamiento, la estación de bombeo de la tuneladora suministra aceite, que pasa a través de la válvula de tres vías de dos posiciones, la válvula de desbordamiento a la válvula de operación, y se divide por la válvula de desviación y recolección para ingresar a la esclusa de dos vías.

La cerradura de dos vías se abre y entra en el cilindro de aceite, el marco principal se abre y se eleva, y el marco superior se abre y se eleva hasta alcanzar la altura y el ángulo requeridos.

Ámbito de aplicación del dispositivo de soporte temporal aerotransportado

Es adecuada para túneles rectangulares, de techo inclinado, trapezoidales y arqueados con una altura de entre 2,5 y 4,5 metros. Es compatible con diversos tipos de tuneladoras.
