Tamaño Personalizado Puerta Impermeable Múltiples Especificaciones Puerta Impermeable Ml2.5/2.0x2.32 Carcasa Delgada Puerta Impermeable

Uso del producto:

Se utiliza en minas con condiciones hidrogeológicas complejas o riesgo de inundaciones repentinas, alrededor del estacionamiento en el fondo de la mina y otros túneles que requieren impermeabilización para evitar la intrusión repentina de agua.

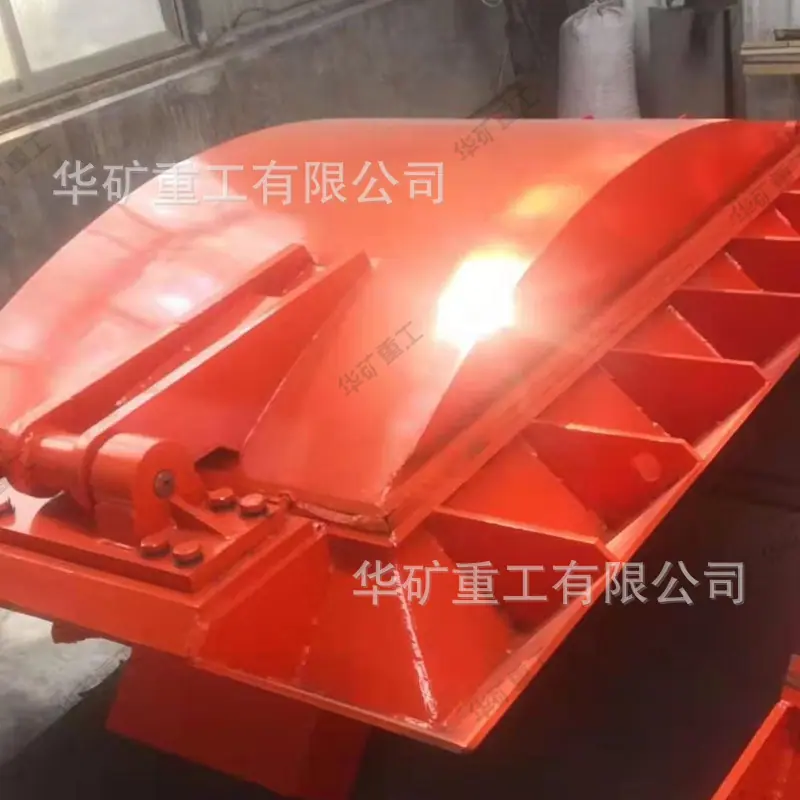

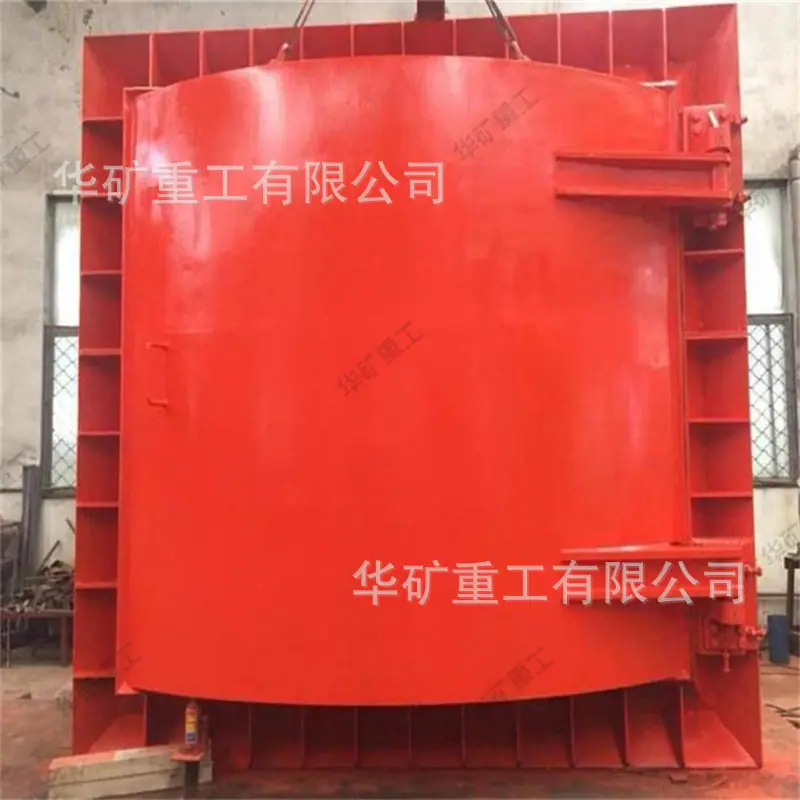

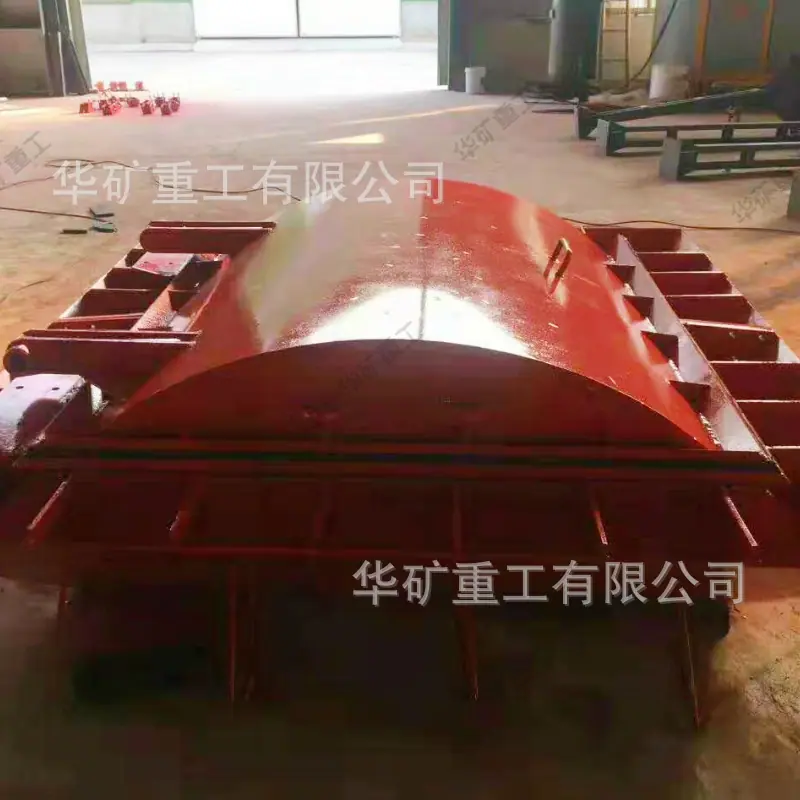

Estructura del producto:

1. La hoja de la puerta es un componente de carcasa delgada acanalada, y la placa de carcasa se forma mediante todo el proceso de moldeo por calentamiento de la placa.

2. El marco de la puerta es un componente de marco compuesto en forma de I.

3. El método de tensado adopta un deslizador en forma de cuña para acuñar.

4. El pivote de la puerta está soportado por cojinetes.

5. El método de sellado adopta un sellado de tira de goma de sección transversal cuadrada.

Parámetros del producto:

Las puertas estancas de carcasa delgada se dividen en dos categorías según el tamaño de la apertura: 1700×2320 y 2000×2320; según la dirección de apertura, se dividen en dos tipos: apertura izquierda y apertura derecha; según la presión, se dividen en siete niveles de presión. Es decir, hay 14 modelos y especificaciones para cada una de las dos direcciones de apertura, consulte la siguiente tabla:

Nivel de presión Presión nominal (MPa) Modelo Especificación N° de dibujo

Baja presión 1.6

ML1.6/1.7×2.32 B87-371.11(12)

ML1.6/2.0×2.32 B87-371.13(14)

Presión media 2.5

ML2.5/1.7×2.32 B87-371.21(22)

ML2.5/2.0×2.32 B87-371.23(24) 3.2

ML3.2/1.7×2.32 B87-371.31(32)

ML3.2/2.0×2.32 B87-371.33(34) 4.0

ML4.0/1.7×2.32 B87-371.41(42)

ML4.0/2.0×2.32 B87-371.43(44)

Alta Presión 5.0

ML5.0/1.7×2.32 B87-371.51(52)

ML5.0/2.0×2.32 B87-371.53(54) 6.0

ML6.0/1.7×2.32 B87-371.61(62)

ML6.0/2.0×2.32 B87-371.63(64) 8.0

ML8.0/1.7×2.32 B87-371.71(72)

ML8.0/2.0×2.32 B87-371.73(74)

Nota: El último dígito 1 o 3 en el número de dibujo indica apertura a la izquierda; 2 o 4 indica apertura a la derecha.

Ejemplo de modelo: ML 1.6/1.7×2.32, altura neta de la abertura del túnel es 2320 mm, ancho neto de la abertura del túnel es 1700 mm, presión nominal es 1.6 MPa, compuerta impermeable de cáscara delgada con nervaduras
