Câmara de Refúgio Zhongsheng Silenciador Câmara de Refúgio Ar Comprimido Suprimento de Oxigênio Dispositivo de Filtro de Três Estágios Silenciador de Mina

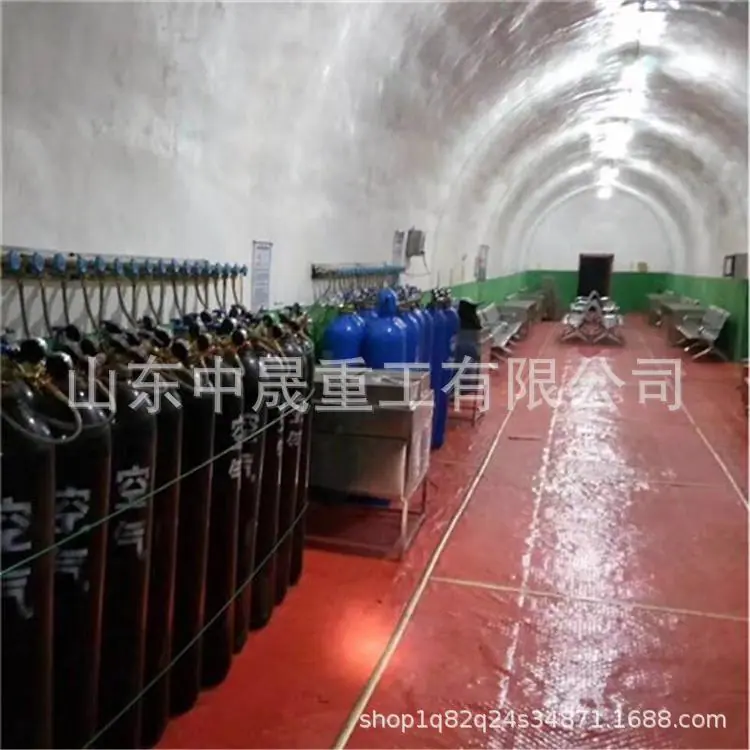

O sistema de ventilação e suprimento de oxigênio para a câmara de refúgio consiste em uma unidade de ventilação e suprimento de oxigênio, que inclui um filtro de três estágios e um redutor de pressão. Medidor de fluxo de ar, válvula de controle, conector, cotovelo, etc. para auto-resgate de ar comprimido ,Depende deComposto por 6 aparelhos respiratórios, cada aparelho consome 30～61l/min de ar, e um cilindro de oxigênio comprimido de 40l, todos essenciais para os mineiros.
Parâmetros técnicos :(1) O filtro de ar selecionado possui uma vazão que atende aos requisitos de fornecimento de ar comprimido de 0,3m³ por pessoa por minuto
(2) O redutor de pressão de gás selecionado atende à vazão de 0,3 m³/min por pessoa e possui uma faixa de pressão ajustável de 0,1-0,3 MPa.
(3), o ruído da pressão do ar pode ser reduzido para menos de 70db
(4) O diâmetro da tubulação de suprimento de ar deve atender aos requisitos de volume de suprimento de ar. Um dispositivo de suprimento de oxigênio deve ser instalado dentro da câmara de refúgio para fornecer oxigênio ao pessoal que busca refúgio, permitindo-lhes manter a respiração normal. O dispositivo de suprimento de oxigênio deve atender a:
(1) O pessoal do refúgio pode respirar oxigênio puro na sala de sobrevivência da câmara de refúgio, com uma concentração de oxigênio de 18,5% a 22,0%;
(2) A quantidade de suprimento de oxigênio e a concentração de oxigênio devem atender às características fisiológicas da respiração humana;
(3) O tempo de fornecimento de oxigênio deve atender ao tempo de sobrevivência de não menos que 96 horas para o número nominal de pessoas;
(4) O dispositivo de suprimento de oxigênio não é afetado pelo ambiente em condições especiais na mina, pode fornecer oxigênio de forma oportuna e confiável e não apresenta riscos à segurança.
(5) O dispositivo de fornecimento de ar para o sistema de ventilação utiliza a tubulação de ar comprimido pré-enterrada em frente à via como fonte de ar. Após passar por uma válvula, entra em um filtro de três estágios para água, poeira e óleo instalado em uma cabine de transição. Em seguida, entra no ar através de uma tubulação com válvula redutora de pressão pré-ajustada.

O sistema de pulverização de cortina de ar utiliza bicos de alta pressão para soprar ar comprimido rapidamente sobre o pessoal no compartimento e descarrega o gás pulverizado para fora do compartimento através de uma válvula de alívio mecânica, completando assim a remoção de gases nocivos. A câmara de refúgio é um equipamento obrigatoriamente instalado pelos órgãos nacionais competentes em minas de carvão, utilizada para garantir a evacuação de emergência do pessoal em subsolo em situações perigosas.

pressão de projeto:16,5 MPa

Alta pressão de trabalho:15Mpa

Temperatura de operação:-40oC~60 oC

Pressão de saída:0 ~ 1,6 MPa

Projeto da Linha: O projeto da cortina de ar adota um projeto de lâmina de cortina de ar. A lâmina de cortina de ar é feita de aço inoxidável puro e pulveriza através de uma fenda.Uma cortina de gás é pulverizada para baixo através de uma fenda uniforme de 0,05 mm, e o ar é fornecido por ambas as extremidades.

Projeto do sistema de controle: O sistema de comutação adota o projeto de válvula mecânica do lado da porta.

O dispositivo de pulverização da cortina de ar na câmara de refúgio desempenha principalmente a função de limpeza e purga, ou seja, através do uso de ar comprimido atmosférico, gases nocivos são expelidos para longe dos corpos das pessoas que entram na cabine para atingir o objetivo de reduzir a concentração de gases nocivos e purificá-los. .
