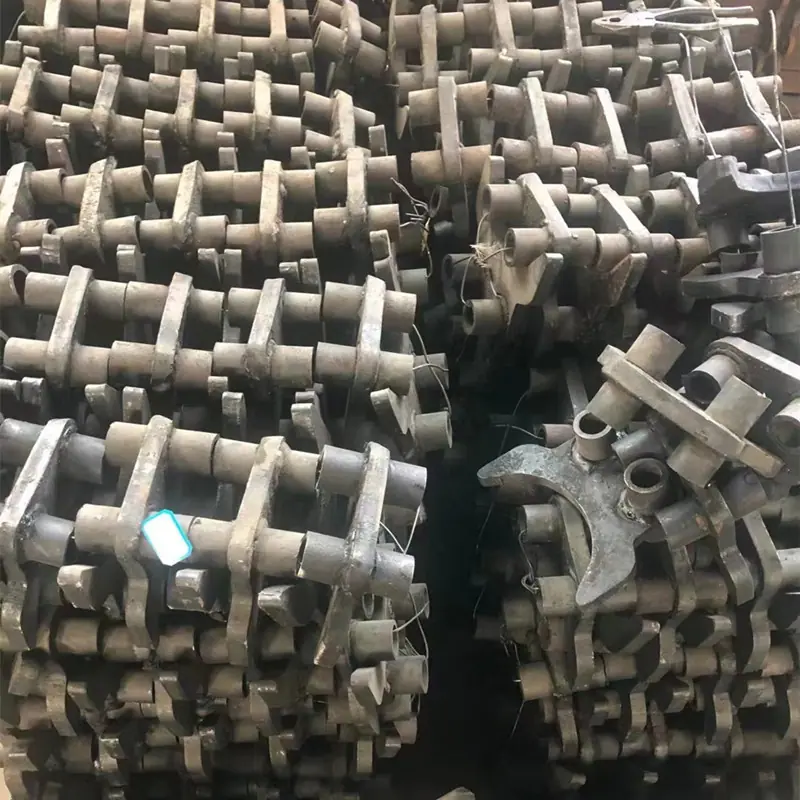

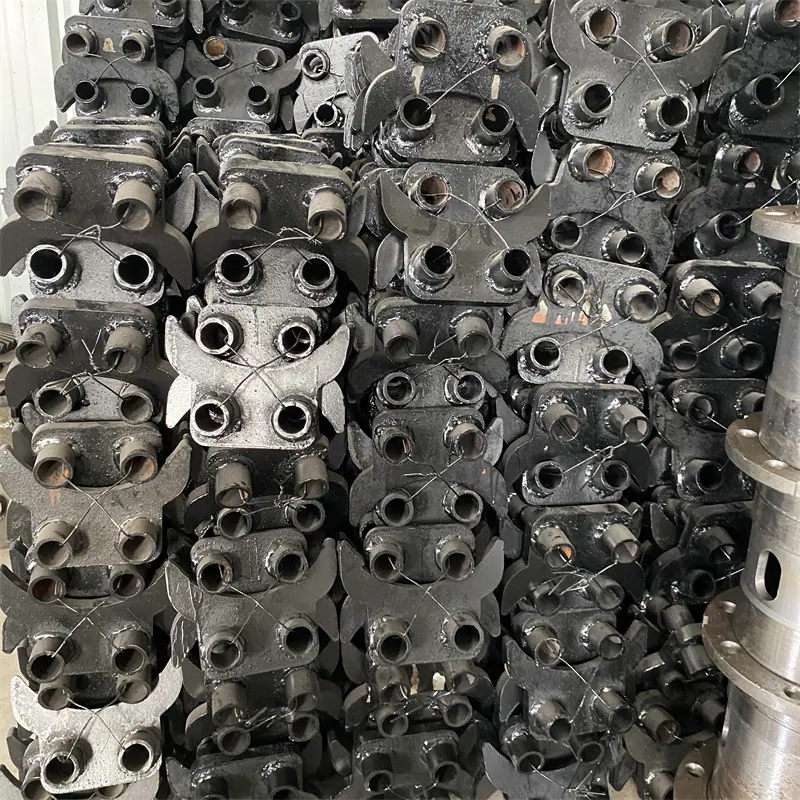

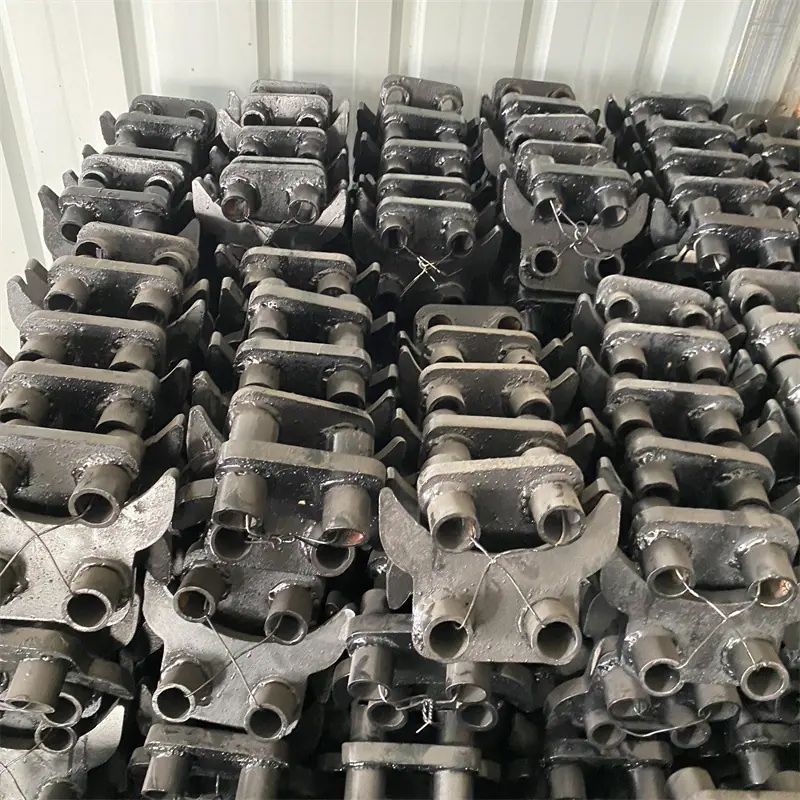

Divisor de Cadena para Transportador Raspador SGB620/40T 30T Divisor de Cadena Estante de Accesorios para Máquina Raspadora de Mina de Carbón

 El transportador de rasquetas SGB620/40T se utiliza principalmente para transportar carbón en el frente de mina de vetas de carbón delgadas de inclinación suave y vetas de carbón de espesor medio en minas de carbón. Este producto tiene las características de gran capacidad de transporte, transmisión estable, estructura simple, montaje y desmontaje convenientes, fácil mantenimiento y fiabilidad. Su tipo, dimensiones y rendimiento técnico principal cumplen con las disposiciones de MT/T105-93 "Tipo y Parámetros del Transportador de Rasquetas para Minería".

Composición y Significado Representativo del Modelo SGB 620/ 40T 40 representa la potencia del motor (kw) 620 representa el ancho de la artesa (mm) SGB representa transportador de cadena doble lateral de raspadores

Características Técnicas Principales

Estructura de la Parte Principal y Descripción del Rendimiento

1. Estructura General: Este producto se compone principalmente de una sección de transmisión, una viga impulsora, una canaleta de transición, una canaleta central, una cadena raspadora, una polea de cola, deflectores izquierdo y derecho, etc. (Figura 1)

2. Estructura y principio de funcionamiento de los componentes principales

Parte de la transmisión: La parte de la transmisión (Figura 2) se compone principalmente de componentes como un motor, reductor, piñón, bastidor principal, placa de lengüeta, eje ciego y tensor de cadena. La tapa de conexión une el motor y el reductor en un todo. La potencia se transmite al piñón a través del reductor, y el piñón impulsa el raspador para formar una cadena cerrada sin transmisión, sirviendo así para transportar carbón.

3、Reductor: El reductor (Figura 4) es una transmisión de engranajes cónicos-cilíndricos de tres etapas con una potencia de transmisión de 40 kW y una relación de transmisión de 24,564. Para garantizar el funcionamiento normal de los rodamientos, el juego axial de los rodamientos debe ajustarse adecuadamente: Eje 1 es 0,04--0,1; Eje 2 es 0,08—0,15; Eje 3 es 0,07—0,15; Eje 4 es 0,2—0,4. La posición axial de los engranajes cónicos espirales también debe ajustarse adecuadamente para garantizar un juego razonable y un patrón de contacto. El juego de engrane no debe ser inferior a 0,17 mm, y el patrón de contacto en la dirección de la longitud y la altura del diente no debe ser inferior al 50%. El juego axial de los ejes se puede ajustar mediante tuercas. El juego axial de los ejes 2, 3 y 4 se ajusta utilizando lainas.

4、Rueda dentada: La rueda dentada (Figura 5) está integrada con el medio tambor y transmite potencia a la cadena raspadora.

5. Bastidor principal: El bastidor principal está soldado con paneles laterales, placas inferiores y otras piezas. Sus laterales fijan el reductor y el eje ciego, respectivamente, y el extremo trasero se conecta a la ranura de transición.

6. Eje Ciego: El eje ciego (Figura 6) consta de piezas como un alojamiento de rodamiento y un eje ciego, y su función principal es soportar el piñón.

7. Tensor de cadena: El tensor de cadena (Figura 7) está compuesto por piezas como una rueda excéntrica, una carcasa, una banda de freno y una rueda de freno. Logra el frenado mediante la banda de freno que sujeta la rueda de freno y se utiliza junto con un gancho tensor de cadena (Figura 8) para tensar la cadena raspadora.

8. Canal de transición: El canal de transición está soldado por el acero lateral del canal y la placa intermedia, y es el dispositivo de conexión de transición entre el marco del cabezal y el canal intermedio.

9. Canaleta Central: La canaleta central es un componente importante del transportador rascador, soldada de perfilería en U, placa central y pasadores de conexión. Las canaletas centrales se conectan longitudinalmente mediante pasadores de conexión.

10. Cadena Rastrilladora: La cadena rastrilladora (Figura 9) se ensambla a partir de cadenas de rodillos, raspadores, eslabones de conexión y pernos. El material del raspador es acero estructural laminado, y el lado con el bisel contacta la placa de la canaleta central, sirviendo para raspar el carbón. Las partes elevadas de los eslabones de conexión proporcionan guía.

11. Extremo de Cola: El extremo de cola (Figura 10) se ensambla a partir del bastidor de cola y el eje de cola (Figura 11) y es el mecanismo guía para la rotación de la cadena raspadora. También se puede adoptar un método de doble accionamiento, lo que significa que tanto el extremo de cabeza como el extremo de cola son unidades de accionamiento, lo que puede aumentar la longitud de pavimentación de toda la máquina a 160 m.

Análisis de Fallas y Solución de Problemas
