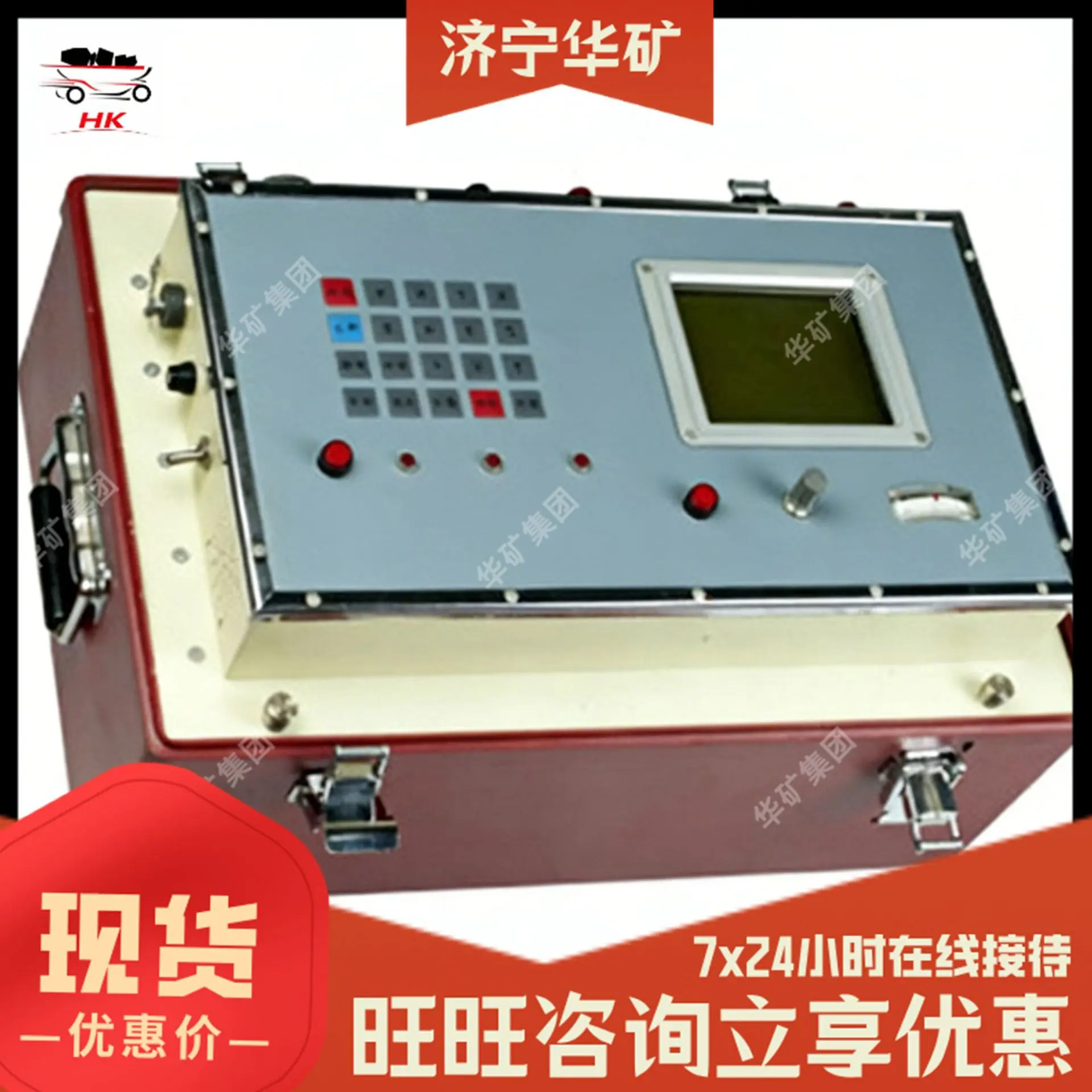

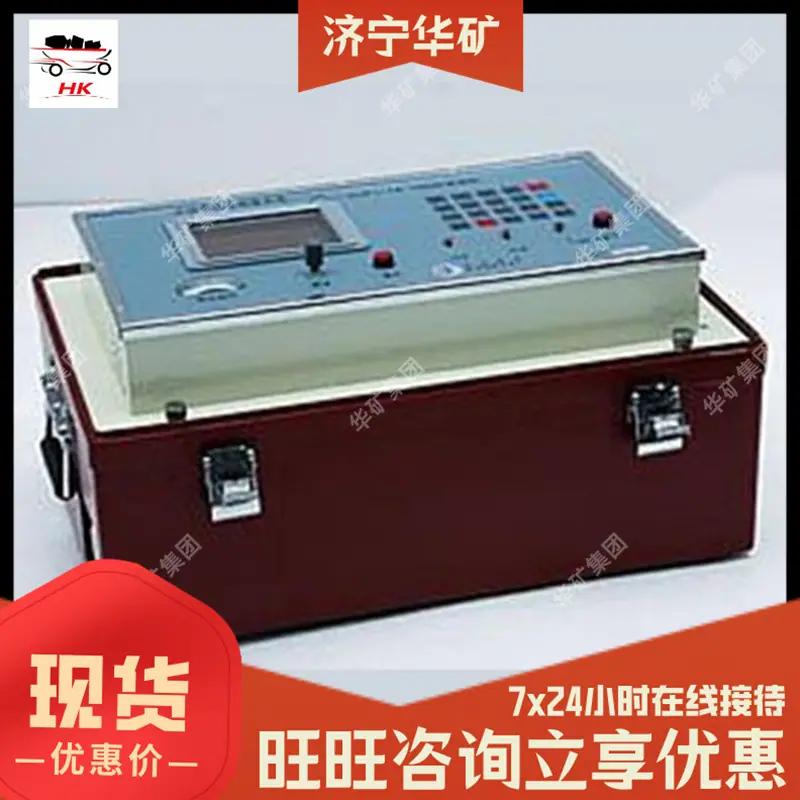

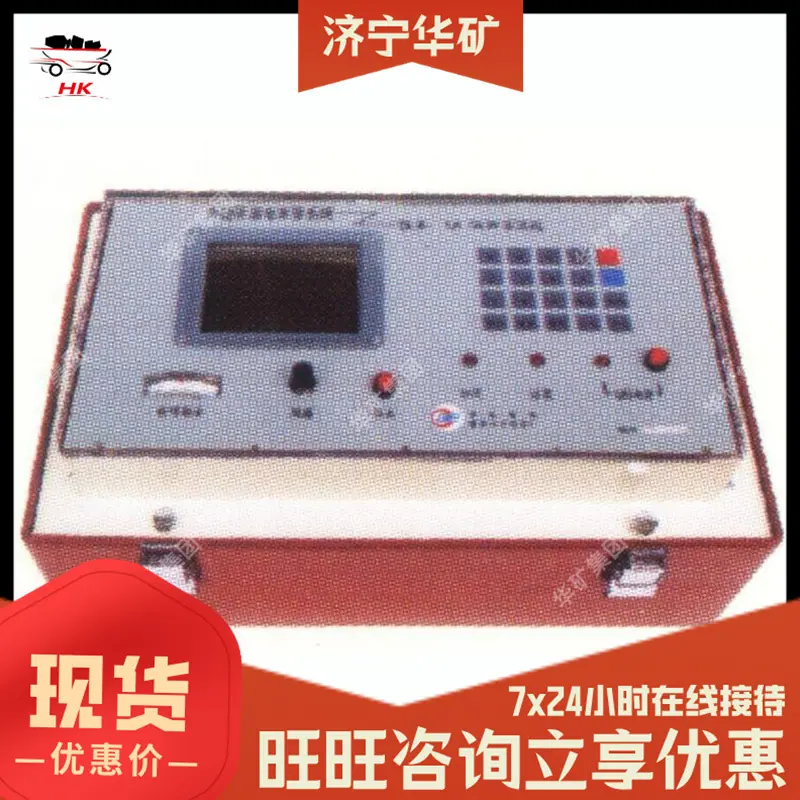

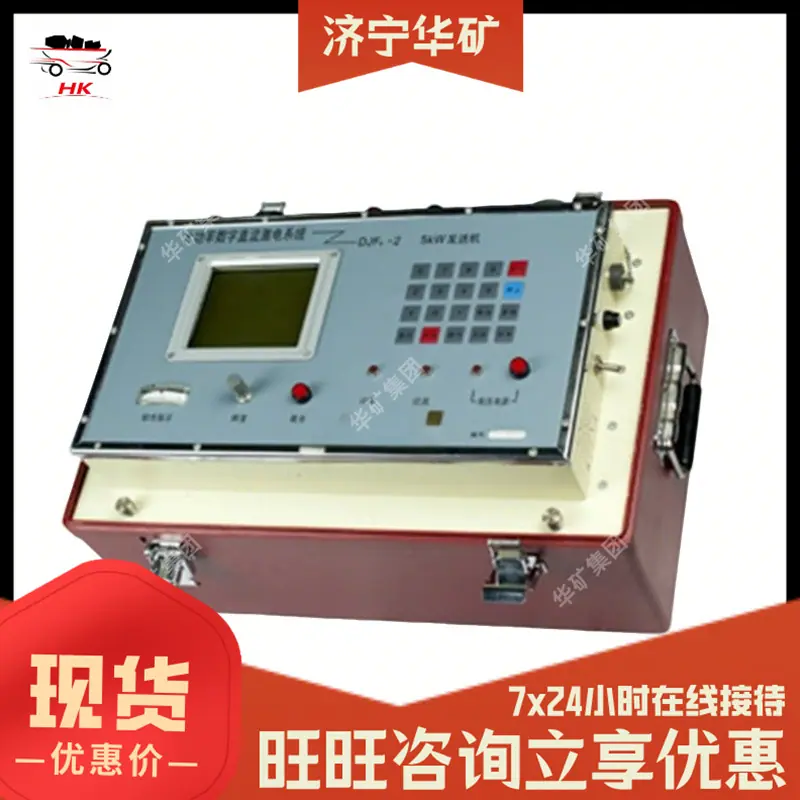

Instrumento de Prospección Electro-Sísmica de Alta Potencia con Diseño Dividido y Cableado Flexible A-Djf5-2 Instrumento de Prospección Electro-Sísmica de Alta Potencia

1. Usos principales

El instrumento de prospección de polarización inducida de alta potencia A-DJF5-2 utiliza un generador especial m, el voltaje máximo de suministro de energía puede alcanzar 1000V/CC, suministro de energía de alta potencia a la tierra, a través del receptor para recibir y procesar los parámetros relevantes de resistividad aparente y tasa de polarización inducida. De acuerdo con los principios básicos del método de resistividad y el método de polarización inducida y los cambios anómalos de varios cuerpos geológicos, se analiza y juzga. Se utiliza principalmente para el levantamiento general y la exploración detallada de varias minas de metales y minas no metálicas.

2. Características principales

1. El transmisor y el receptor son diseños de tipo dividido. Un transmisor se puede configurar con hasta 7 receptores para uso simultáneo, lo que mejora enormemente la eficiencia del trabajo y la flexibilidad del diseño del cableado.

2. El transmisor y el receptor utilizan control de sincronización en el dominio del tiempo y almacenan datos por separado para el procesamiento y análisis de datos.

3. Control por microcomputadora, pantalla LCD de gran tamaño. El transmisor puede almacenar la corriente de suministro de energía en tiempo real y está equipado con una interfaz serial RS-232 para conectarse a una computadora para la transmisión de datos y utilizar software para calcular la resistividad aparente.

4. El sistema de suministro de energía de alto voltaje y alta corriente puede satisfacer los requisitos de exploración a diferentes profundidades. También tiene funciones de protección contra sobretensión y sobrecorriente.

5. El sistema es un producto de alta tecnología que integra geofísica, tecnología electrónica, tecnología informática y tecnología de procesamiento de información, y está dirigido a campos de aplicación como hidrogeología, geología mineral, geología de ingeniería, geología energética y geología ambiental.

3. Indicadores técnicos

1. Transmisor

Voltaje de entrada: 0-1000V;

Forma de onda de salida onda cuadrada relación de trabajo 1:1;

Tiempo: 1 a 60 segundos, opcional;

Corriente de suministro máxima: 7A;

Potencia de salida máxima: 5KW;

Temperatura de trabajo: -10℃～+50℃.

Peso del transmisor: 15 kg; volumen: 476×309×247 mm

Peso de la fuente de alimentación rectificadora: 75 kg;

II. Parámetros Técnicos del Receptor

Voltaje máximo de medición: ±3V

Resolución de voltaje de medición: 0.01mV

Precisión del voltaje de medición: ±1%

Ciclo de suministro de energía: 4, 8, 16 segundos

Medición de polarizabilidad: ±0.1 resolución 0.01

Número de repeticiones de medición: 1-10 opcional

Tiempo de retardo del instrumento: 100ms-1000ms se puede establecer arbitrariamente

Mejor que suprimir la interferencia de la frecuencia de potencia de 50 Hz: 80 dB

Impedancia de entrada: ＞30 MΩ;

Capacidad de almacenamiento de datos: 128KB;

Temperatura de trabajo de la máquina: -20℃～70℃

Humedad: 95%.

Dimensiones: 245×95×245mm

Parámetros de medición: Vp y cuatro valores Ms, con una relación de ancho de 1:2:4:8;

4. Funciones y características del transmisor de detección de micro-potencia (simulador)

Se utiliza como fuente de señal de receptor para verificar si el receptor funciona normal o anormalmente.

Se puede usar como un transmisor de micropotencia para detectar muestras de roca o afloramientos de mena de campo (con un receptor)

Se puede usar para la calibración del receptor.
