Criba Vibratoria Limpiadora de Granos para Eliminar Impurezas Grandes y Pequeñas de los Materiales, Cribadora Vibratoria Limpiadora de Granos, Cribadora de Limpieza Inicial

uno.Propósito, Alcance de Aplicación y Características de Rendimiento

TQLZLa serie de cribas vibratorias de alta eficiencia se utiliza principalmente para la limpieza de materias primas, la eliminación de impurezas o la clasificación en industrias como la molienda de harina, el procesamiento de piensos, la molienda de arroz, la industria química, el procesamiento de alimentos y la extracción de aceite. Al reemplazar las mallas con diferentes tamaños de apertura, se pueden limpiar diversos materiales granulares como trigo, maíz, arroz, semillas oleaginosas y diversos granos gruesos.

TQLZLa serie de cribas vibratorias de alta eficiencia presenta una estructura simple, tamaño pequeño, peso ligero, operación estable, bajo ruido, bajo consumo de energía, buen sellado y operación y mantenimiento convenientes. Es un equipo ideal para la limpieza y la eliminación de impurezas. Si se equipa con un clasificador de aire circulante, puede ayudar a eliminar impurezas ligeras, permitiendo que el equipo opere a presión negativa, evitando el derrame de polvo.。

dos.Parámetros técnicos

tres.Estructura principal y principio de funcionamiento

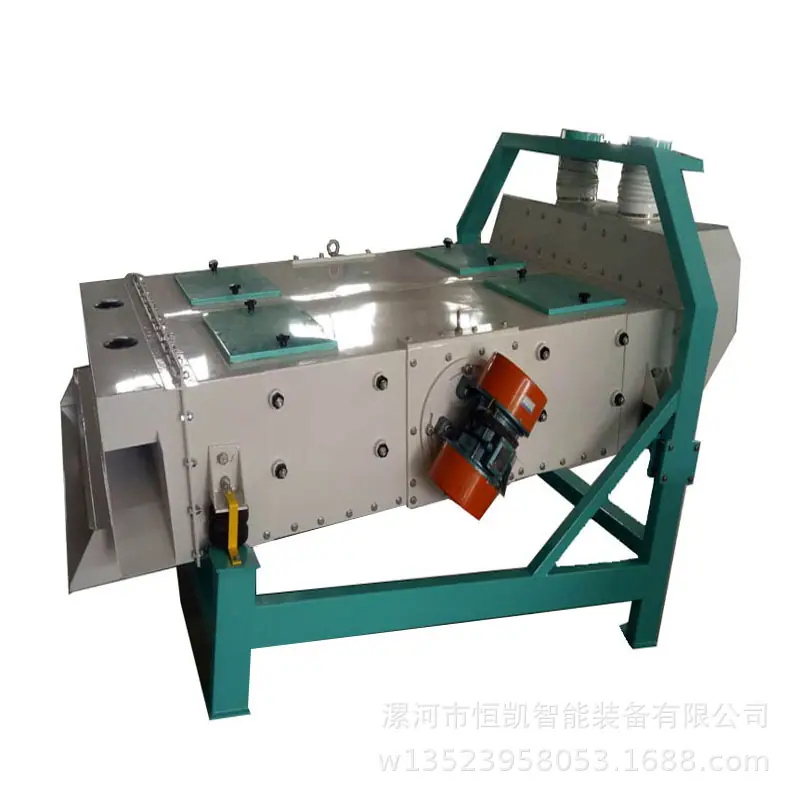

TQLZLa serie de cribas vibratorias de alta eficiencia para limpieza consta principalmente de componentes como el bastidor, la caja de alimentación, el motor vibratorio, el cuerpo de la máquina y la caja de descarga.

El principio es separar los materiales por tamaño de partícula utilizando un método de cribado. El material entra en la tolva de alimentación a través del tubo de alimentación. El caudal del material se ajusta mediante la placa reguladora para asegurar que el material caiga uniformemente sobre la placa de flujo. A medida que el cuerpo de la criba vibra, el material fluye a lo largo de la placa de flujo hacia la malla de cribado superior. Las impurezas grandes fluyen a lo largo de la superficie de la criba superior y se descargan de la máquina a través de la salida de impurezas gruesas. El material que pasa a través de los agujeros de la criba superior cae sobre la malla de cribado inferior. Las impurezas pequeñas pasan a través de las aberturas de la malla de cribado inferior y caen sobre la placa inferior de la máquina, siendo descargadas de la máquina a través de la salida de impurezas finas. El material purificado fluye directamente a lo largo de la superficie de la criba inferior hacia la salida de producto limpio.

Cuatro.Elevación, instalación, ajuste.

1. 1.Para un levantamiento y transporte seguros y fiables, el cuerpo de la pantalla (es decir, la parte vibratoria) está conectado al bastidor por4Las placas de fijación (pintura amarilla) están fijadas entre sí. Las placas de fijación deben retirarse antes de poner en marcha. Si no hay placas de fijación, no levante para evitar dañar el cuerpo de la pantalla y los resortes de goma.
2. 2.Al levantar, se debe prestar atención a que el ángulo entre las eslingas de elevación sea menor que60Cada vez.
3. 3.Al instalar la máquina, es esencial tener en cuenta que la máquina debe instalarse directamente sobre las viguetas del suelo para reducir los peligros causados por la vibración y aumentar la estabilidad. Al mismo tiempo, ajuste la máquina para que esté nivelada y asegúrela con pernos de anclaje.
4. 4.Tolva de alimentación con placa ajustadora, la posición superior e inferior de la placa ajustadora se ajusta girando el tornillo hexagonal interno en la parte superior. Se puede obtener un buen efecto de alimentación mediante el ajuste.
5. 5.El disco indicador de amplitud está montado en las superficies laterales del cuerpo de la pantalla. Cuando la máquina está funcionando, el disco indicador gira para que su línea de puntos pase por el centro de cada círculo, formando una línea recta. La línea de amplitud y las líneas de la escala parecen intersecarse, formando una sombra visible. El punto de intersección de esta área de sombra representa la longitud de carrera (es decir, la amplitud). Al ajustar la amplitud, esto se puede lograr ajustando el grado de coincidencia de los contrapesos excéntricos en ambos extremos del eje del motor de vibración."incógnita”Cuanto más pequeño sea, menor será la amplitud obtenida; por el contrario, cuanto más grande sea. Tenga en cuenta que el grado de coincidencia de los bloques excéntricos de los motores en ambos lados del cuerpo de la pantalla debe ajustarse para que sea consistente, y el grado de coincidencia de los bloques excéntricos en ambos extremos de los motores en cada lado también debe ajustarse para que sea consistente.
6. 6.El rango de ajuste del ángulo de dirección de la vibración es0-45grado, generalmente ajustado a alta velocidad durante la limpieza inicial del grano25grado, generalmente ajustado al momento de limpiar el grano20grado, cuando se necesita cambiar el ángulo de dirección de la vibración, solo gira el4Afloje el tornillo fijo, luego gire la placa base del motor de vibración. Tenga en cuenta que los ajustes de ángulo en ambos lados del cuerpo de la pantalla deben ser consistentes.

cinco.Operación y uso

1. 1.Antes de usar, retire primero las múltiples placas de fijación.
2. 2.Verifique la dirección de rotación de los motores de vibración. Los dos motores de vibración deben girar simultáneamente en direcciones opuestas. Los interruptores de los dos motores están equipados con un dispositivo de enclavamiento y deben iniciarse o detenerse simultáneamente.
3. 3.Revisa todas las fijaciones.
4. 4.Verifique la presencia de fenómenos anormales como inclinación, desplazamiento o deformación excesiva del resorte de goma. Si se encuentra alguna de las situaciones anteriores, el resorte de goma debe ajustarse o reemplazarse de inmediato.
5. 5.Una vez completados los trabajos preparatorios y verificada su exactitud, se puede conectar la alimentación y arrancar la máquina.
6. 6.Observe si la amplitud en el disco de amplitud cumple con las regulaciones (no mayor que5 mm）。
7. 7.Al cribar diferentes materiales, puede reemplazar la malla de la criba con tamaños de abertura diferentes según sea necesario.
8. 8.Al reemplazar la pantalla, afloje la manija de presión del marco de la pantalla en el extremo de alimentación, gire el hierro de presión del marco de la pantalla a una posición determinada, afloje la manija de bloqueo del marco de la pantalla en el lateral del cuerpo de la máquina y, a continuación, el marco de la pantalla se puede extraer. Después de reemplazar la pantalla, instale el marco de la pantalla en el orden inverso, bloquee el hierro de presión del marco de la pantalla y la manija de bloqueo del marco de la pantalla en el lateral del cuerpo de la máquina, y luego la máquina se puede encender para su funcionamiento.
9. 9.Cuando la sección de aventado funciona junto con la sección de cribado, la velocidad del viento se puede ajustar según los diferentes materiales que se están cribando. Si la zaranda vibratoria se utiliza junto con un conducto de succión de aire vertical sin motor, la velocidad del viento debe ajustarse según las instrucciones para el conducto de succión de aire vertical sin motor. Si la zaranda vibratoria se usa conTFXHUsar en conjunto con el selector de aire recirculado. Ajuste la velocidad del viento según el manual de usuario del selector de aire recirculado.

seis.mantenimiento

1. 1.Esta máquina no tiene puntos de lubricación, solo los rodamientos en ambos extremos del motor de vibración requieren el reemplazo periódico de grasa lubricante.
2. 2.La pantalla debe retirarse regularmente para limpiarla. Las mallas de la pantalla deben limpiarse con un raspador y no deben golpearse con un martillo de hierro.
3. 3.Si se encuentra que el resorte de goma está agrietado o excesivamente deformado por compresión, debe ser reemplazado puntualmente. Las cuatro piezas deben ser reemplazadas simultáneamente.
4. 4.La junta de sellado debe revisarse regularmente en busca de daños o desprendimiento local y reemplazarse o volver a colocarse a tiempo.
5. 5.Las máquinas que no se utilizan durante mucho tiempo deben almacenarse adecuadamente. Antes del almacenamiento, deben limpiarse a fondo y mantenerse de manera integral para garantizar que estén en buenas condiciones técnicas, y deben implementarse medidas adecuadas de ventilación y protección contra la humedad.
