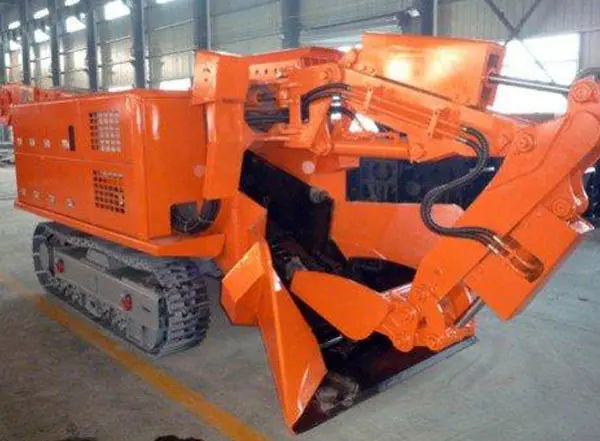

Zwy-180/79L Máquina Raspadora de Escoria Tipo Oruga para Túnel Inclinado Características Funcionales Suministro de Máquina Raspadora de Escoria Tipo Oruga para Túnel Inclinado

La rascadora de orugas para túneles inclinados ZWY-180/79L es un equipo de minería de producción continua, utilizado principalmente para la extracción de túneles de roca y de roca semicarbón. También se puede utilizar para operaciones de carga en túneles de desviación de agua, construcción de túneles ferroviarios y construcción de cuevas para defensa nacional. Mejora considerablemente la velocidad de excavación y es adecuada para túneles de gran sección con una pendiente de +20° a -32°.
Características del raspador de escoria sobre orugas inclinado ZWY-180/79L:
Posee una gran fuerza de recogida y capacidad de carga. Incorpora orugas selladas y lubricadas, y su tensor es fácil de ajustar y ofrece una larga vida útil. Incorpora dientes de cuchara especiales para excavadoras, resistentes, duraderos y con buena intercambiabilidad.
El transportador puede descargar las rocas desde la cola a camiones volquete, vagones lanzadera, vagones de descarga lateral, cintas transportadoras, contenedores y otros equipos de transferencia. (La altura de descarga se puede ajustar según las necesidades del usuario).
La acción principal está controlada por una válvula piloto, que es fácil y sencilla de operar, segura y cómoda, flexible y maniobrable, con una fuerte capacidad de escalada y un funcionamiento estable sin impacto.
El brazo de trabajo se puede utilizar para limpiar el frente y cargar toda la sección con roca, sin dejar rincones muertos y sin necesidad de asistencia manual para limpiar el frente de trabajo.
Parámetros técnicos de la rascadora de túnel inclinado tipo oruga ZWY-180/79L
Valor del parámetro técnico de la unidad de proyecto
Modelo de producto Oruga inclinada ZWY-180/79L
Peso de la máquina KG 21500
Capacidad de carga m3/h 180
Brazo estándar Brazo corto (opcional)
Ancho de excavación mm 7030 5800
Distancia de excavación mm 3000 2650
Altura de excavación mm 4635 3100
Profundidad de excavación mm 990 700
Altura de descarga mm 1970-2693 (variable)
Distancia de descarga mm 5123 (variable)
Velocidad de marcha m/s 0,54 ± 5 %
Velocidad de la cadena rascadora m/min 44
Mecanismo de transporte de cadena rascadora tipo doble cadena doble accionamiento
Pendiente de calzada aplicable (o) ≤32
Presión máxima de trabajo mpa ≤32
Relación de presión sobre el suelo mpa ≤ 0,1
Distancia al suelo mm ≤380 (se puede aumentar)
Potencia total KW 79
Modo de control: Control hidráulico
Ancho interior de vía mm 1350 (se puede ensanchar)
Tamaño máximo de paso de material (ancho × alto) mm 780 × 970
Ángulo máximo de rotación del brazo de trabajo (o) ±55
Dimensiones generales (estado de transporte) Longitud mm 13088
Ancho mm 2350
Altura mm 2500
Dimensiones generales (estado de funcionamiento) Longitud mm 14500
Ancho mm 2350
Altura mm 3500

Sección de túnel aplicable (ancho × alto) m ≥3,8 × 3,8
