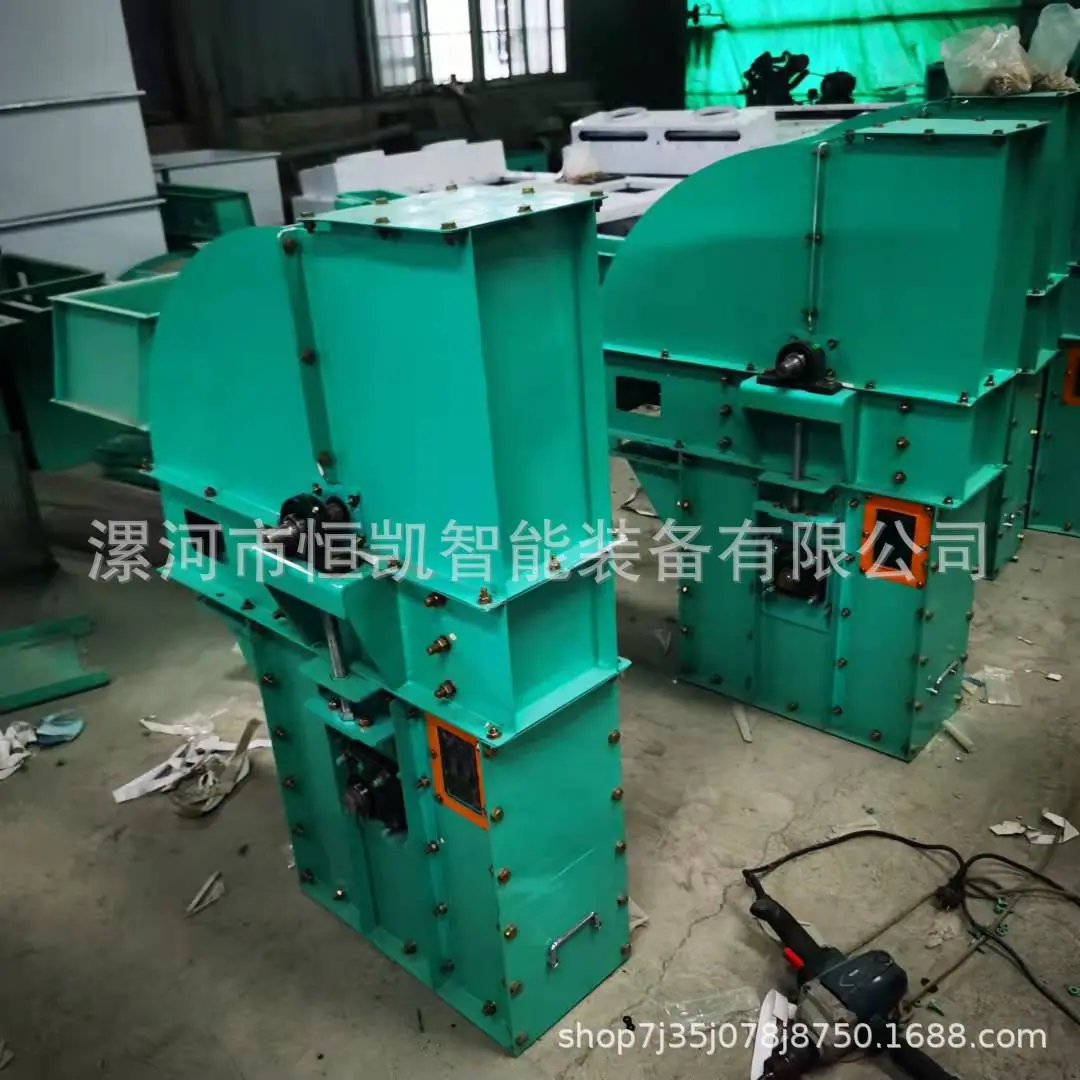

Elevador de cangilones para Gránulos de Maíz en Polvo y Maquinaria y Equipo Continuo Vertical de Elevación y Transporte Tipo Cangilón

TDTGEl elevador de cangilones en serie es uno de los equipos de elevación de uso común en unidades como molinos de harina, fábricas de piensos y plantas químicas. En los molinos de harina, se utiliza para la elevación vertical de materiales a granel como trigo, harina y salvado.

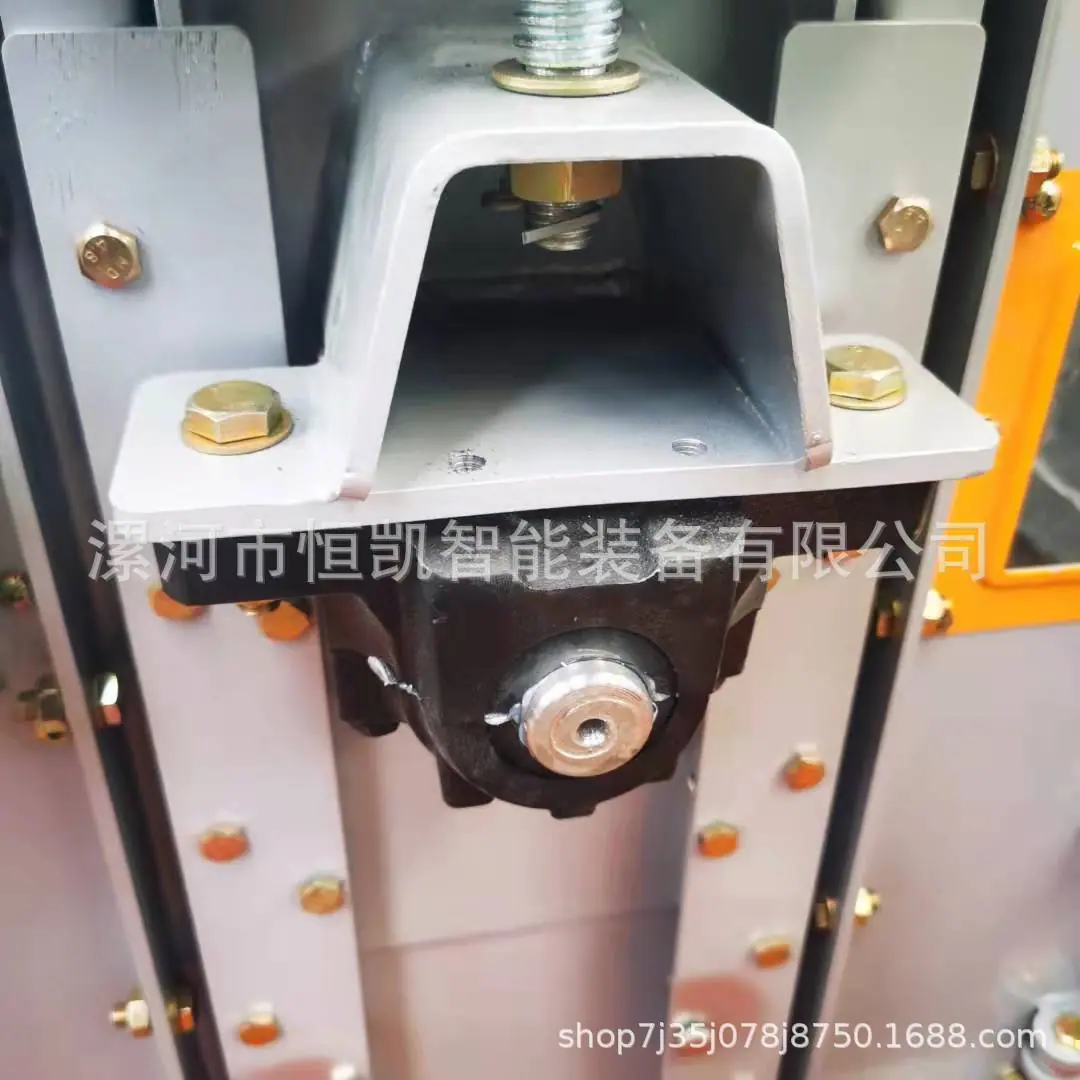

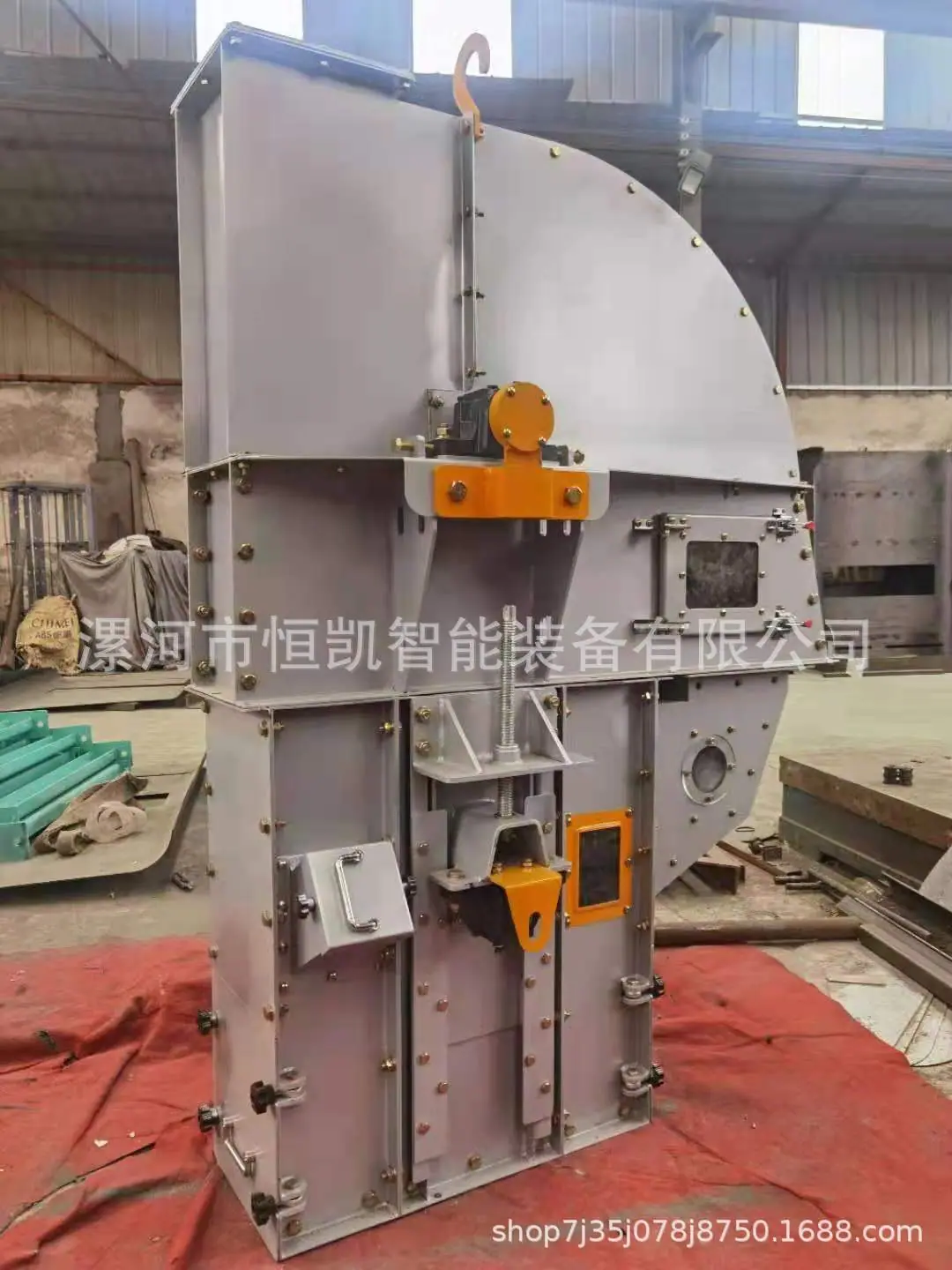

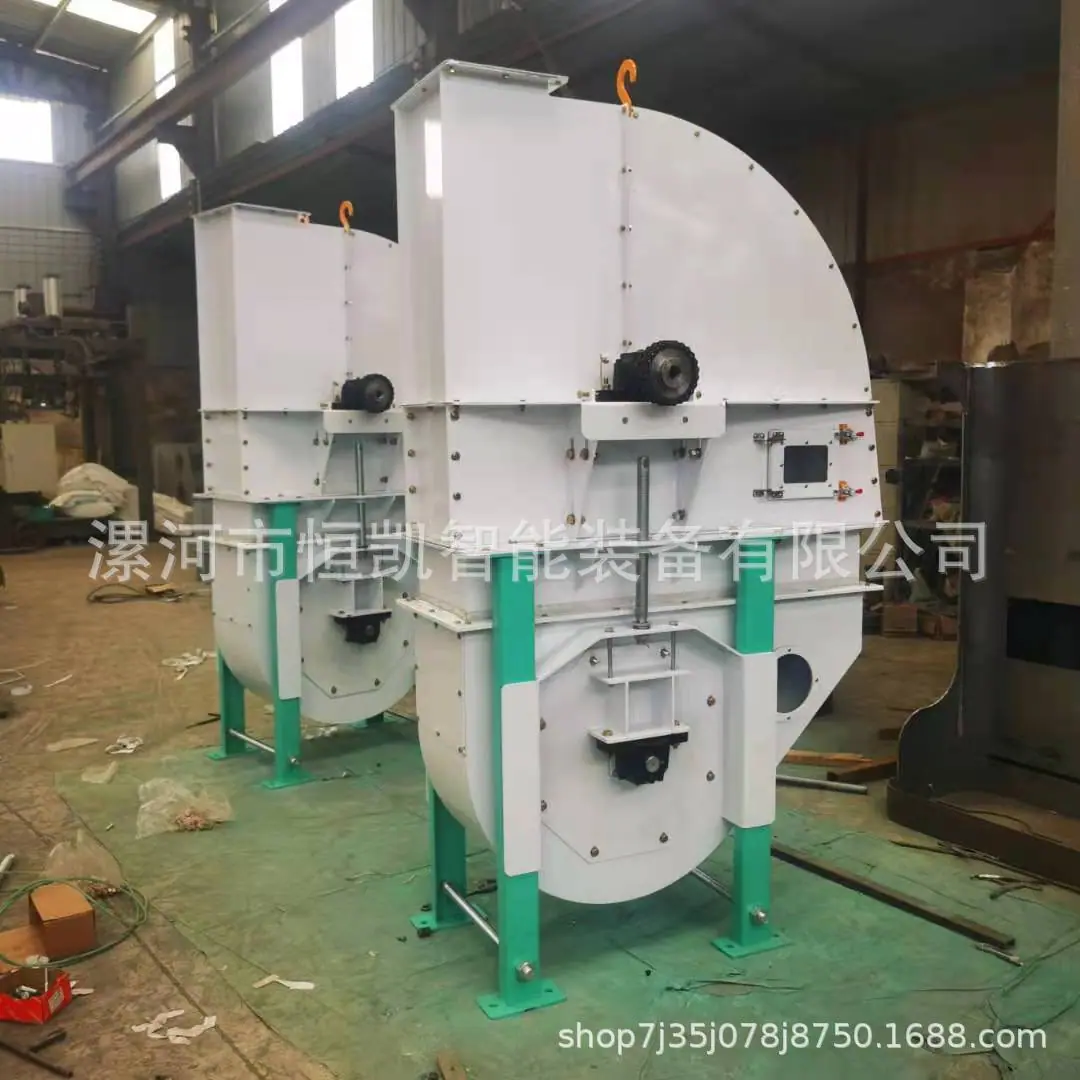

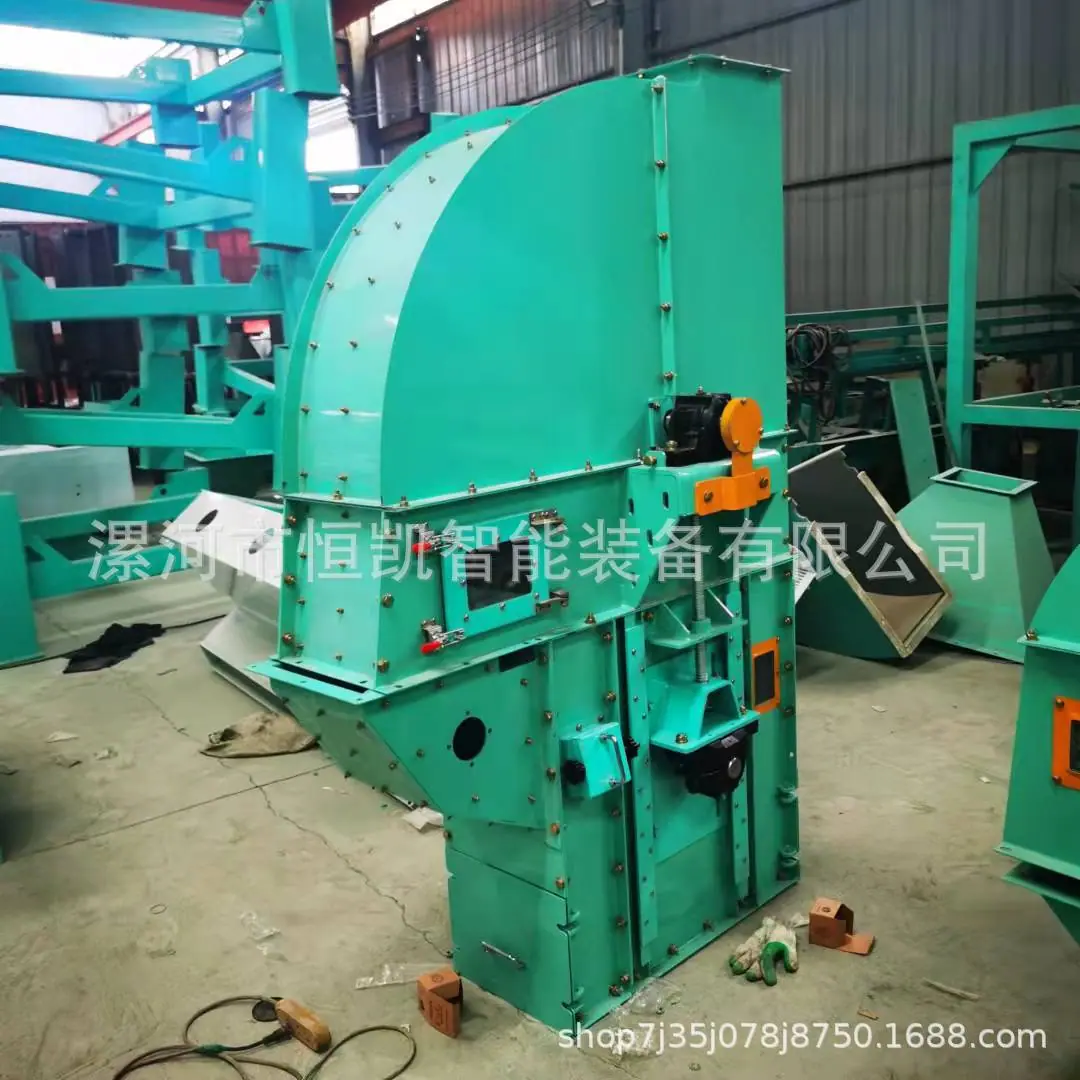

El elevador de cangilones se compone principalmente de piezas como la cabeza, la base, el dispositivo de tensado y el mecanismo de transmisión del tambor de la máquina.

1. Características estructurales

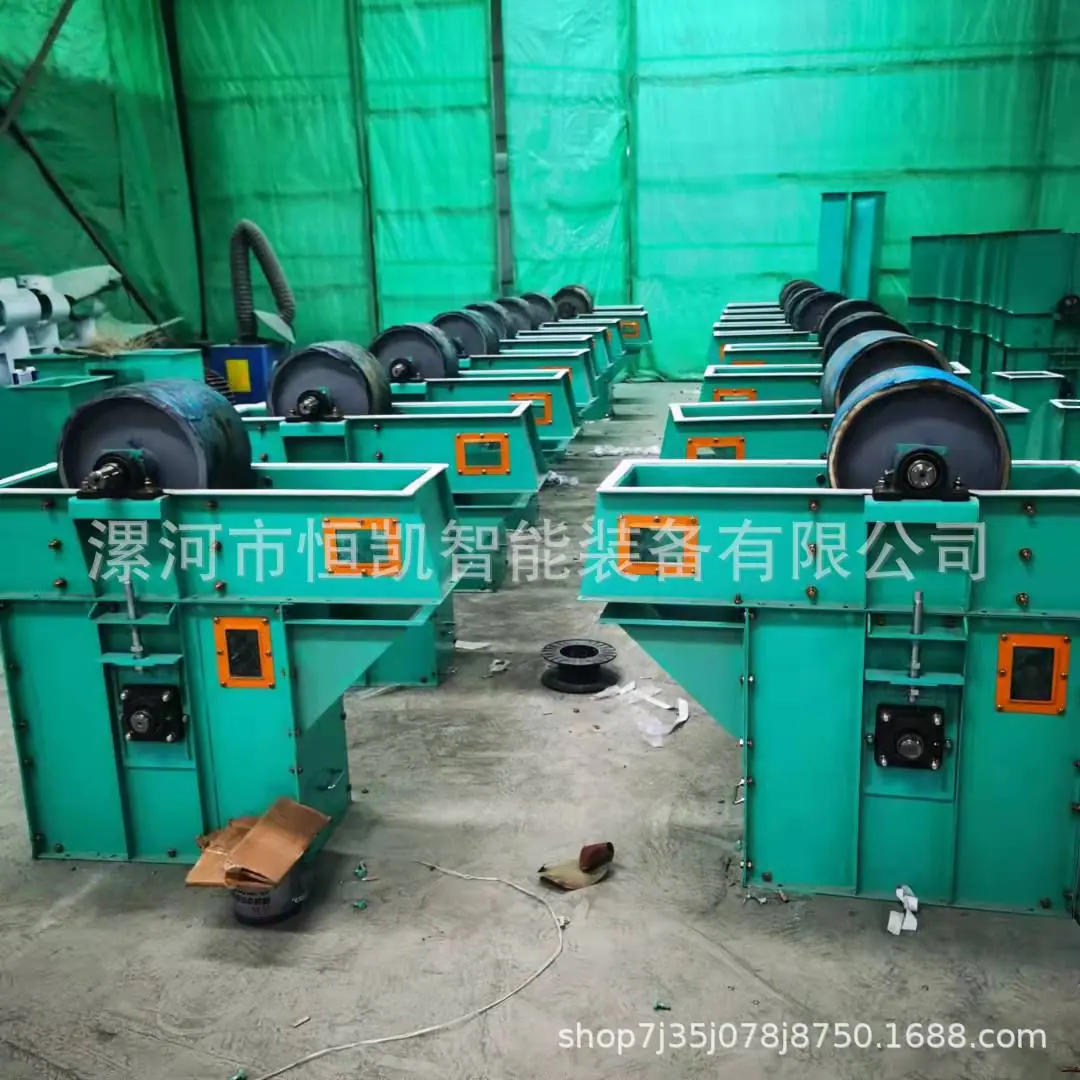

① La rueda de cabeza está hecha de insertos resistentes al desgaste incrustados mecanizados con precisión, tiene una gran capacidad de carga, es robusta y duradera, y requiere poco mantenimiento. El borde convexo central es bajo, la fricción externa es fuerte y la fuerza de elevación es grande.

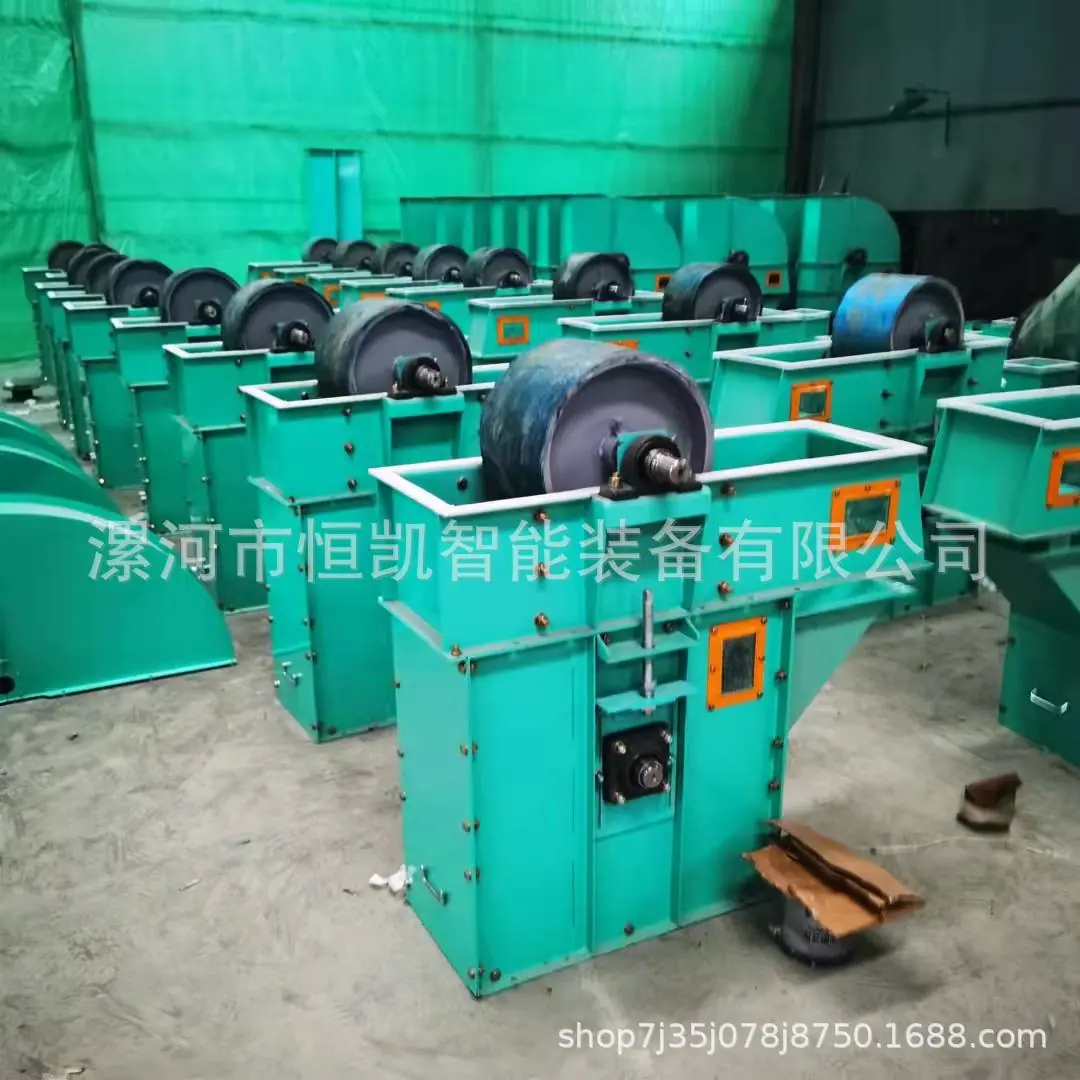

②、La rueda inferior está soldada en forma de jaula a partir de placas de acero y barras de hierro. Cuando hay material en la base, sirve para evitar el aplastamiento del material.

3、La transmisión del polipasto de esta fábrica es porLa conexión directa del motorreductor de 1.1-30KW a la rueda principal reduce la ocupación de espacio de la máquina y disminuye la tasa de fallas.

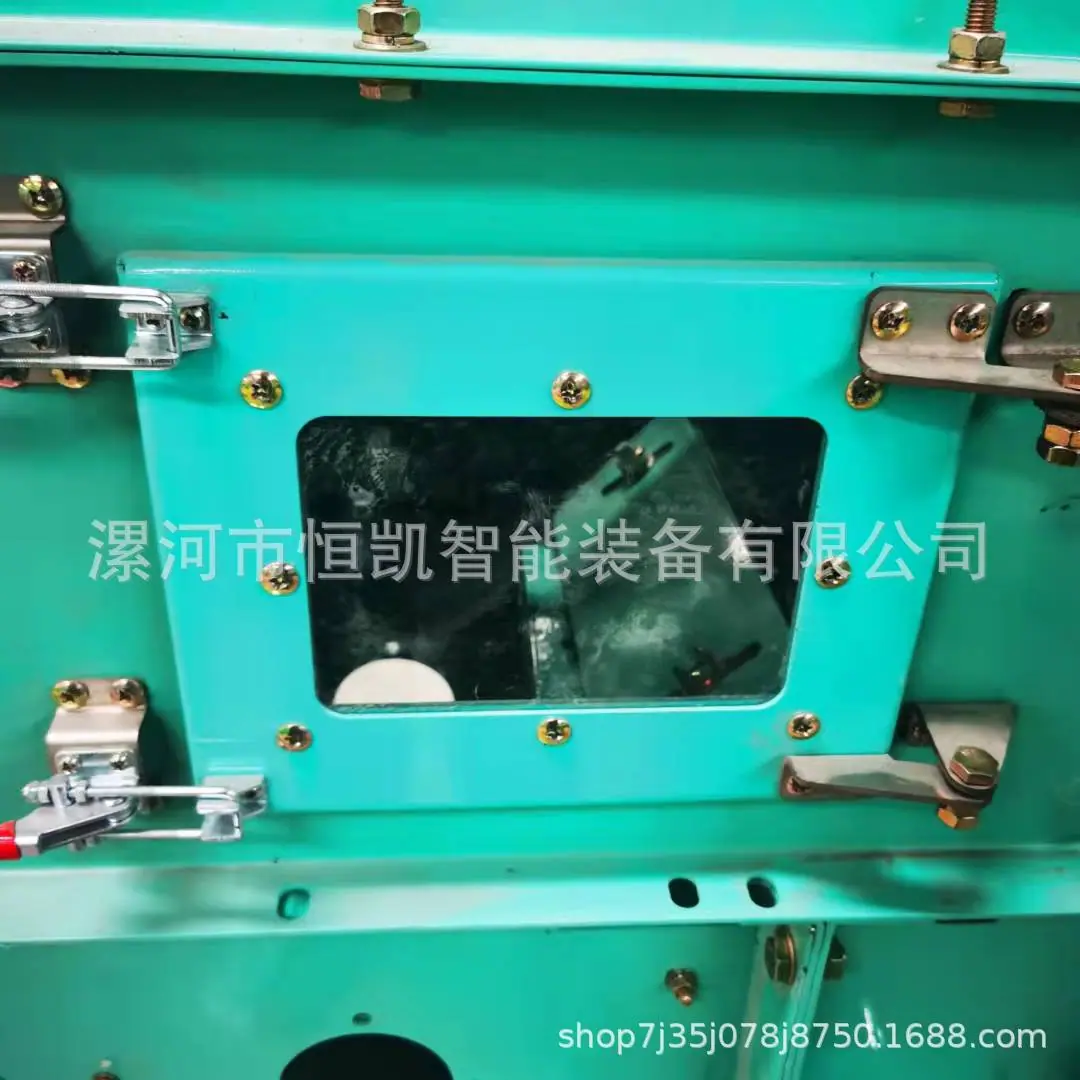

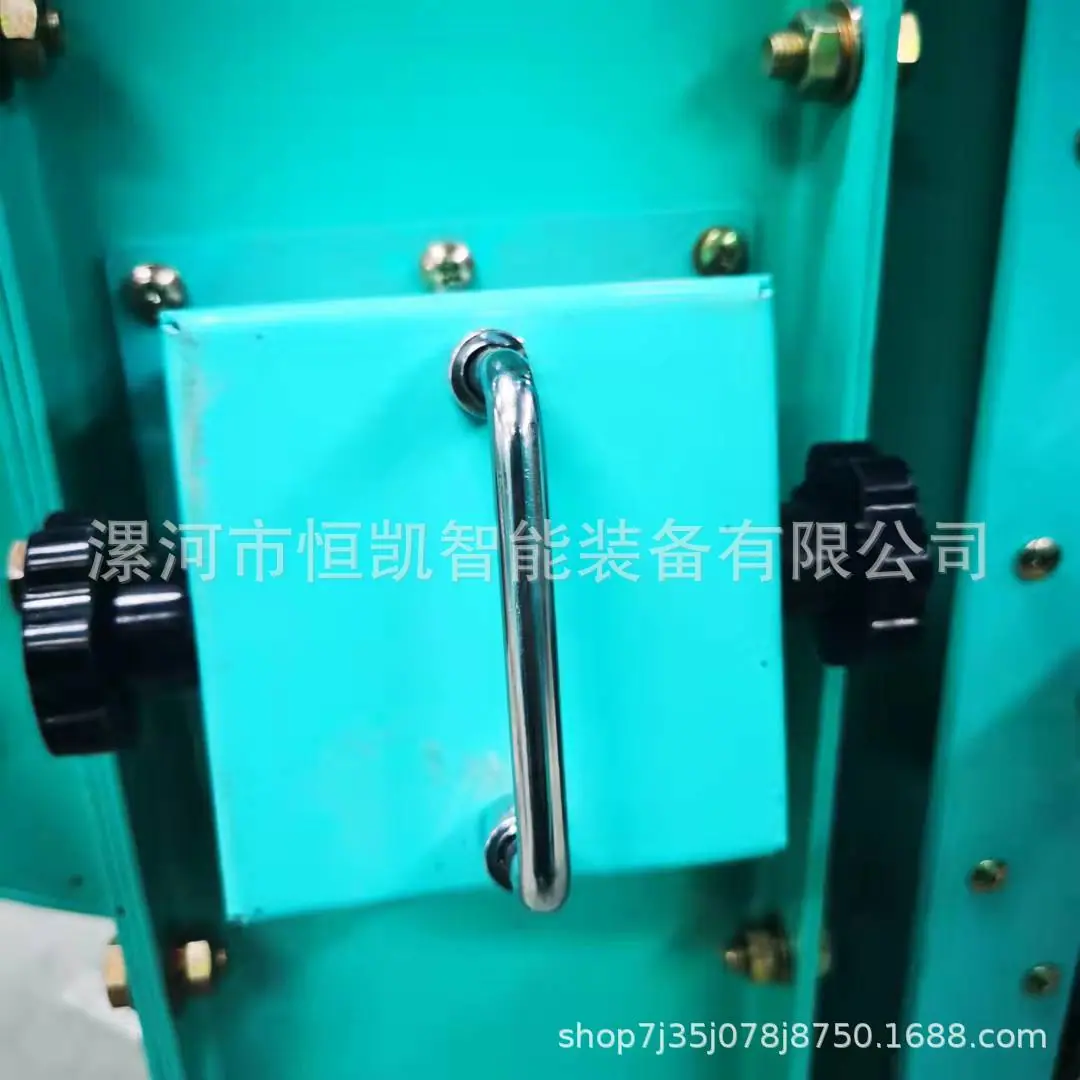

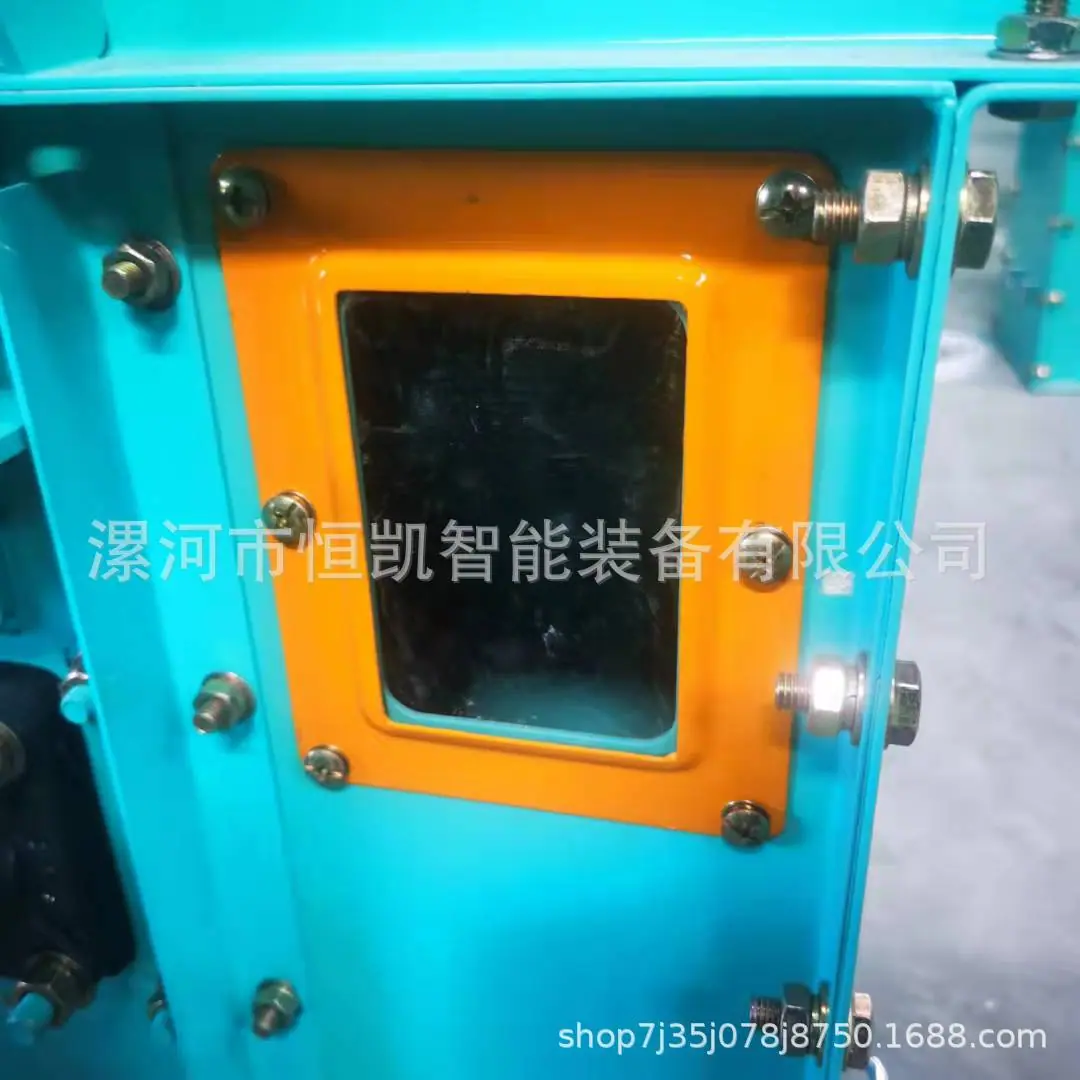

④、Equipado especialmente con ventanas de observación y ventanas de mantenimiento

2、Instalación y Ajuste

① Los puntos de conexión de la carcasa de la máquina deben sellarse con una junta de estanqueidad o sellador.

2、Las líneas centrales del cabezal, la base y el cañón deben estar lo más cerca posible de la misma línea vertical. El error de perpendicularidad no excederá por metro2 mm, el error acumulado no excederá los 15 mm. Después de la instalación, debe posicionarse inmediatamente para evitar el desplazamiento.

③、Instalación de la correa

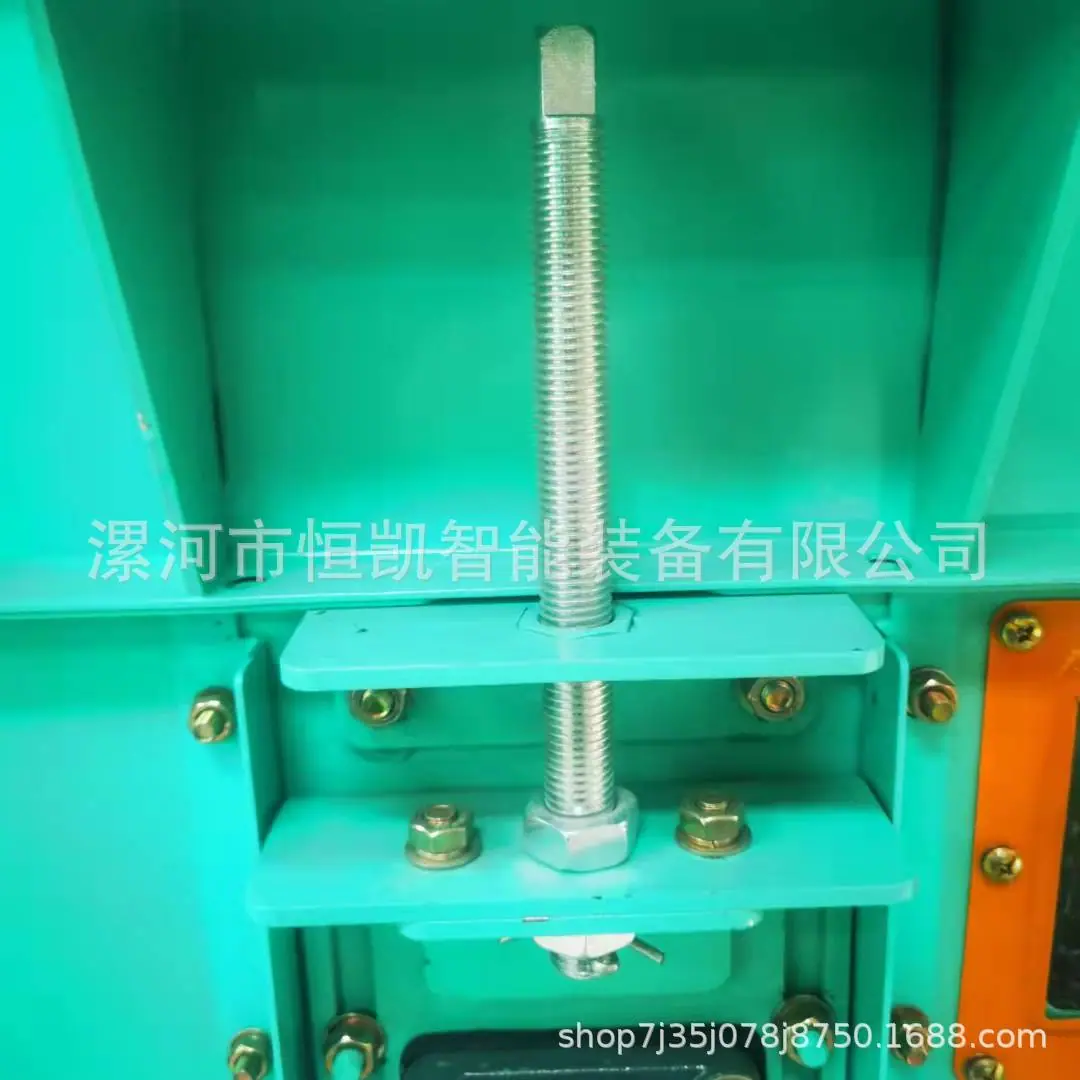

 Primero, abra la puerta de mantenimiento o la cubierta superior de la cabeza de la máquina, ajuste el dispositivo de tensado a la posición más alta, instale la correa de tracción del cucharón y asegúrela, luego bájela de la cabeza. Posicione los dos extremos de la correa con abrazaderas en la puerta de mantenimiento, luego apriete con un polipasto manual antes de hacer la conexión. Una vez completada la conexión, ajuste el dispositivo a la posición adecuada, instale la puerta de mantenimiento y ajuste la correa.

④、Cuando la instalación requiere un foso, la estructura del foso se muestra en la siguiente figura

Diagrama Esquemático del Foso del Elevador de Cangilones（Las dimensiones son solo de referencia y se ajustarán según corresponda según el modelo）

Diagrama esquemático de la plataforma superior de un elevador de cangilones（Las dimensiones son solo de referencia y se ajustarán según corresponda según el modelo）

dos,Parámetros técnicos

IV. Fallas Comunes y Solución de Problemas
