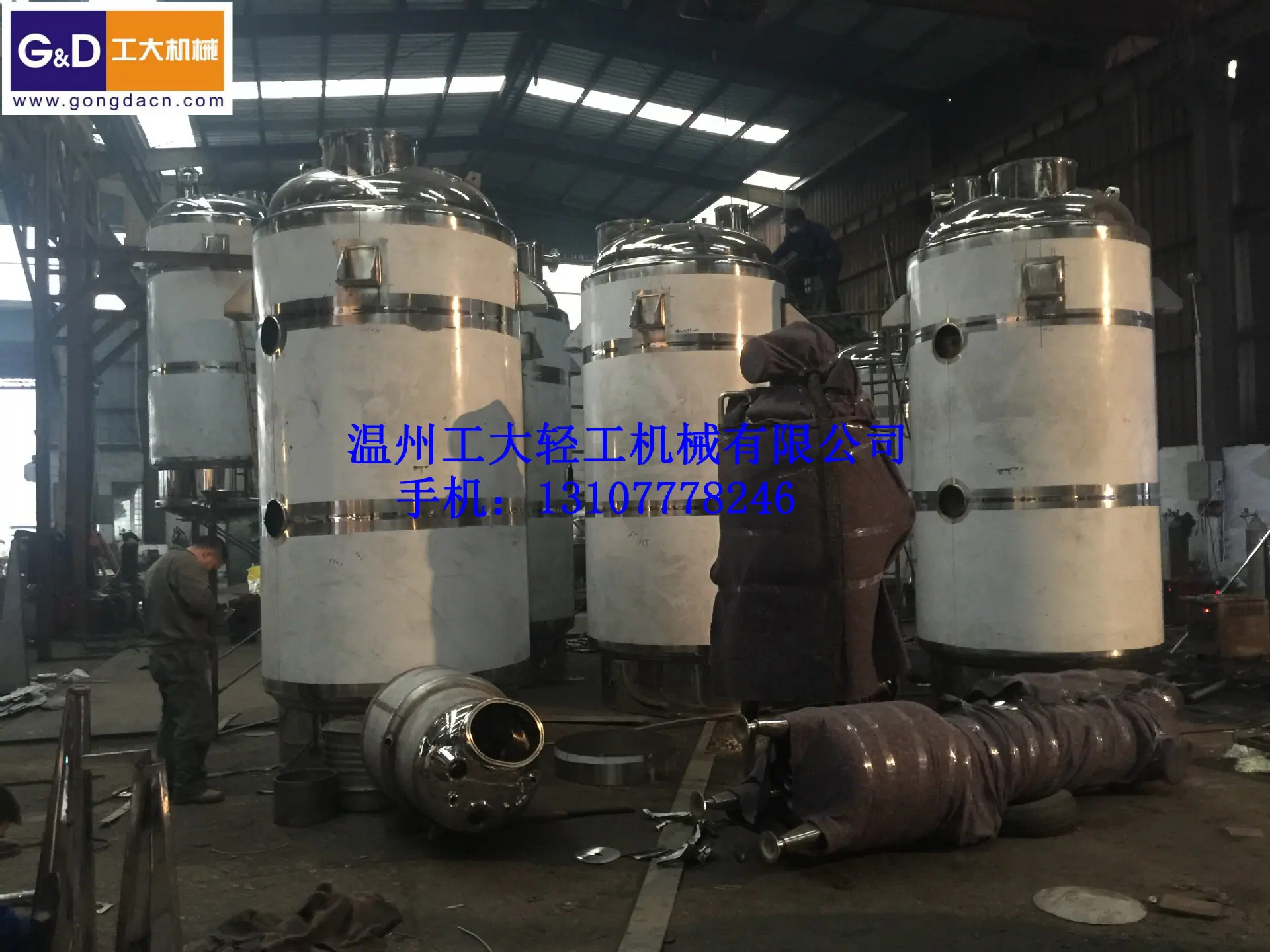

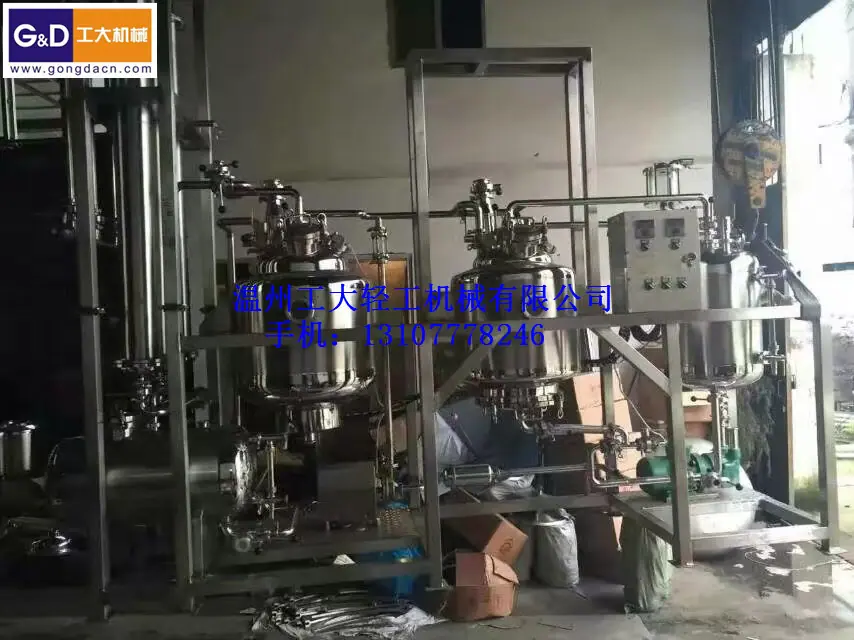

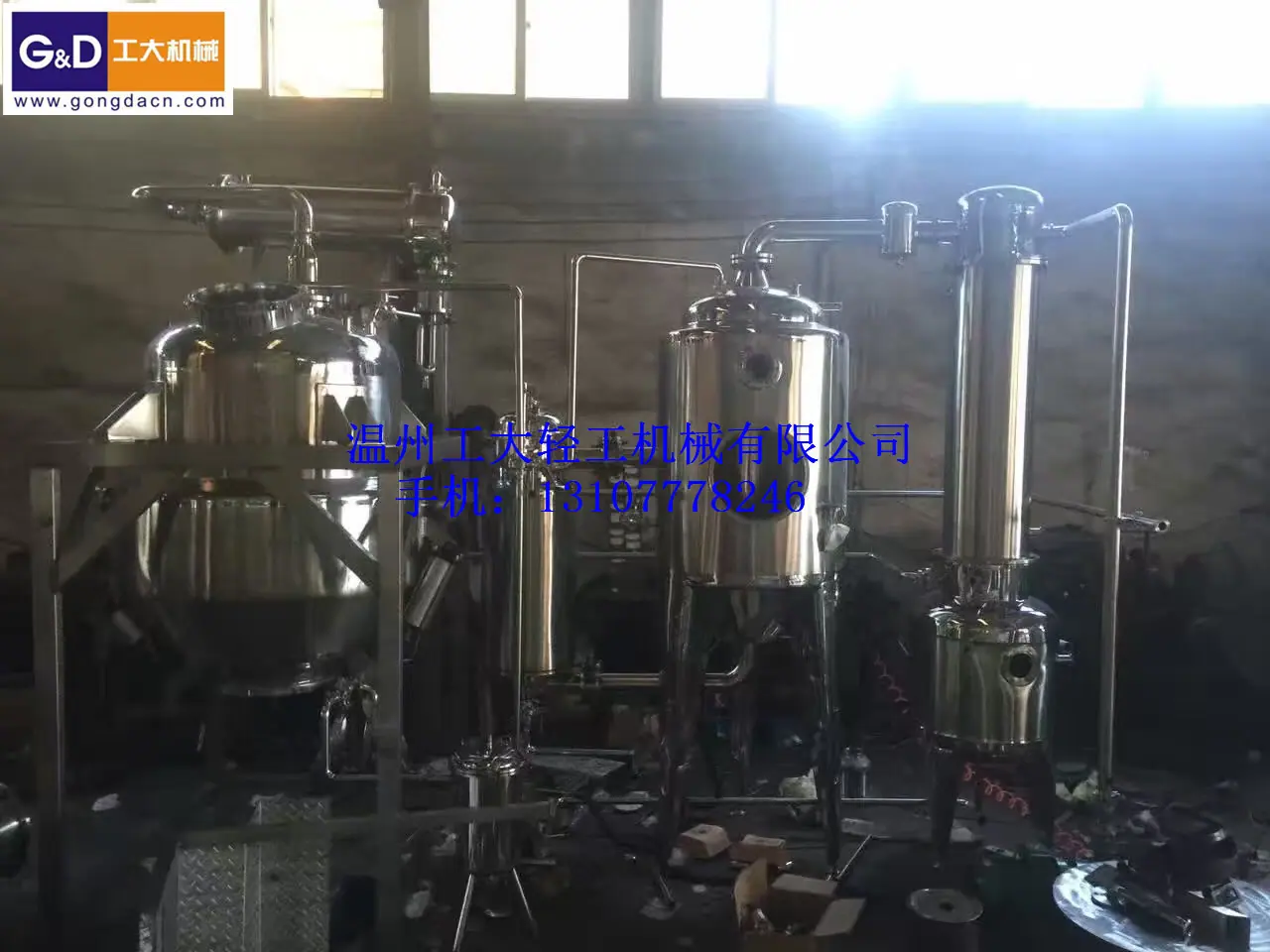

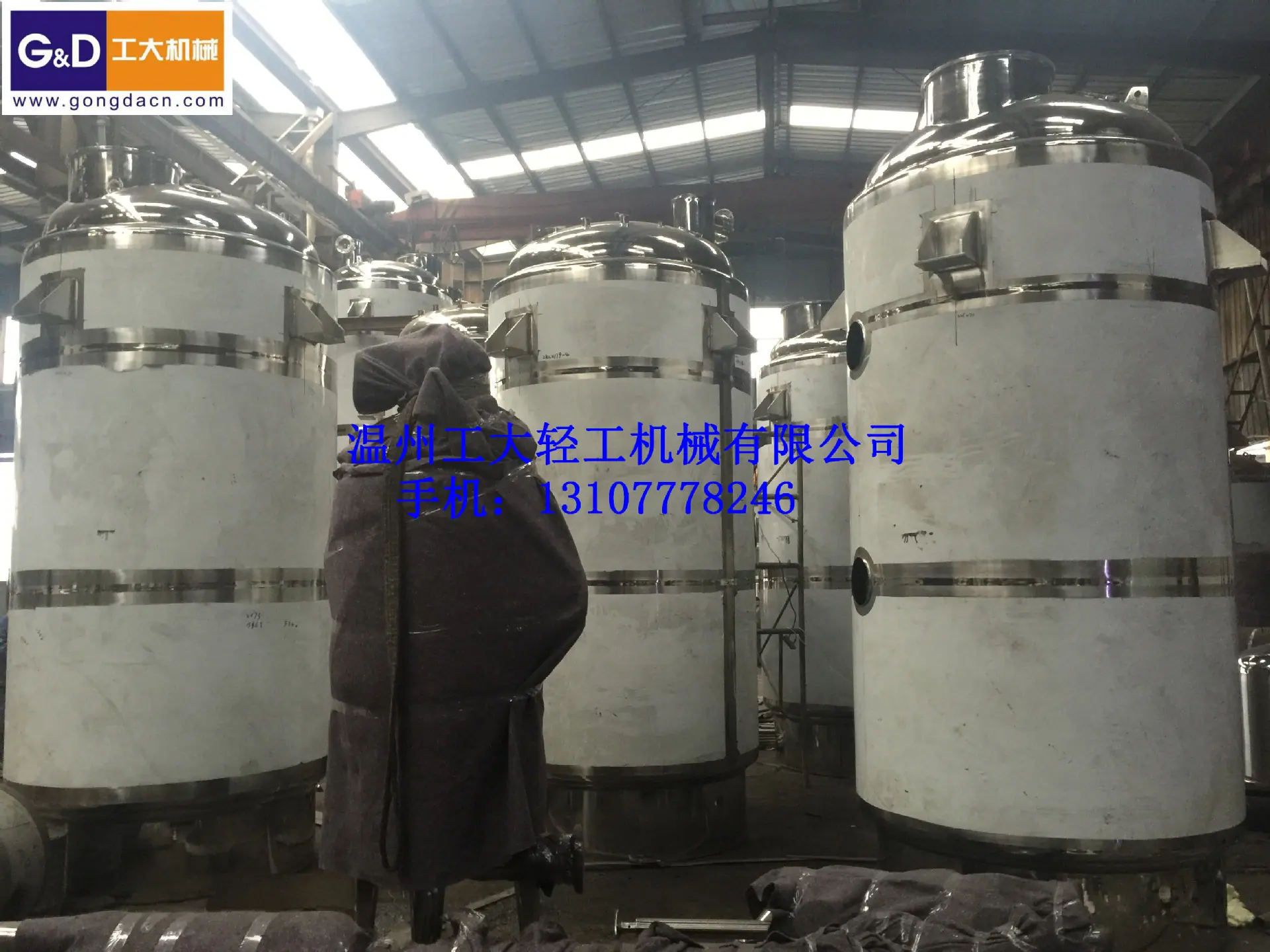

Tanque de Extracción Dinámica de Acero Inoxidable Unidad de Extracción y Concentración de Medicina Herbal China

Tanque de extracción multifuncional

Características:

El tanque de extracción se puede utilizar para diversas operaciones de proceso en las industrias de medicina tradicional china, alimentos, química, refinación de azúcar y aceites y grasas, como presión atmosférica, micro-presión, decocción acuosa, infusión tibia, reflujo caliente, circulación forzada, percolación, extracción de aceites esenciales y recuperación de disolventes orgánicos. Es adecuado para todos los flujos de proceso, incluida la extracción con agua, extracción con alcohol, extracción con aceite, cocción al vapor y recuperación de disolventes de los residuos, logrando una alta utilización del equipo con un solo tanque para múltiples usos. El tanque está equipado con bolas rociadoras rotatorias automáticas de limpieza CIP, puertos de medición de temperatura, luces de visor a prueba de explosiones, visores, puertos de alimentación de apertura rápida, etc., para garantizar una operación sencilla y el cumplimiento de las normas GMP. El material del cilindro interior del equipo es SUS304 importado, la camisa utiliza aislamiento de lana de silicato de aluminio totalmente cerrado y el cilindro exterior está acabado con placas finas de acero mate SUS304. El juego completo de equipo suministrado incluye: desnebulizador, condensador, enfriador, separador de aceite y agua, filtro, consola de control neumático y otros accesorios.

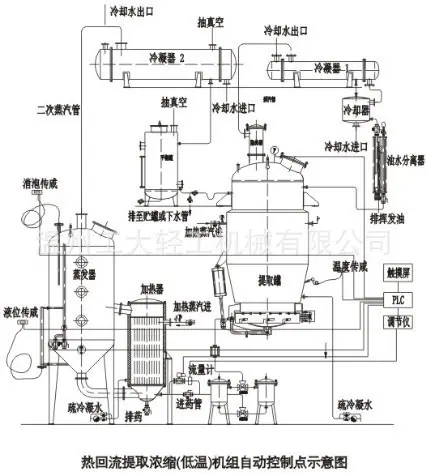

Composición del sistema:

Las formas principales de equipo incluyen tipo cono positivo (正锥式), tipo hongo (蘑菇式), tipo cilindro recto (直筒式), tipo cono inclinado (斜锥式) y tipo cono invertido (倒锥式). Se puede utilizar para extracción estática y también se puede equipar con un agitador para extracción dinámica según las necesidades del proceso de producción.

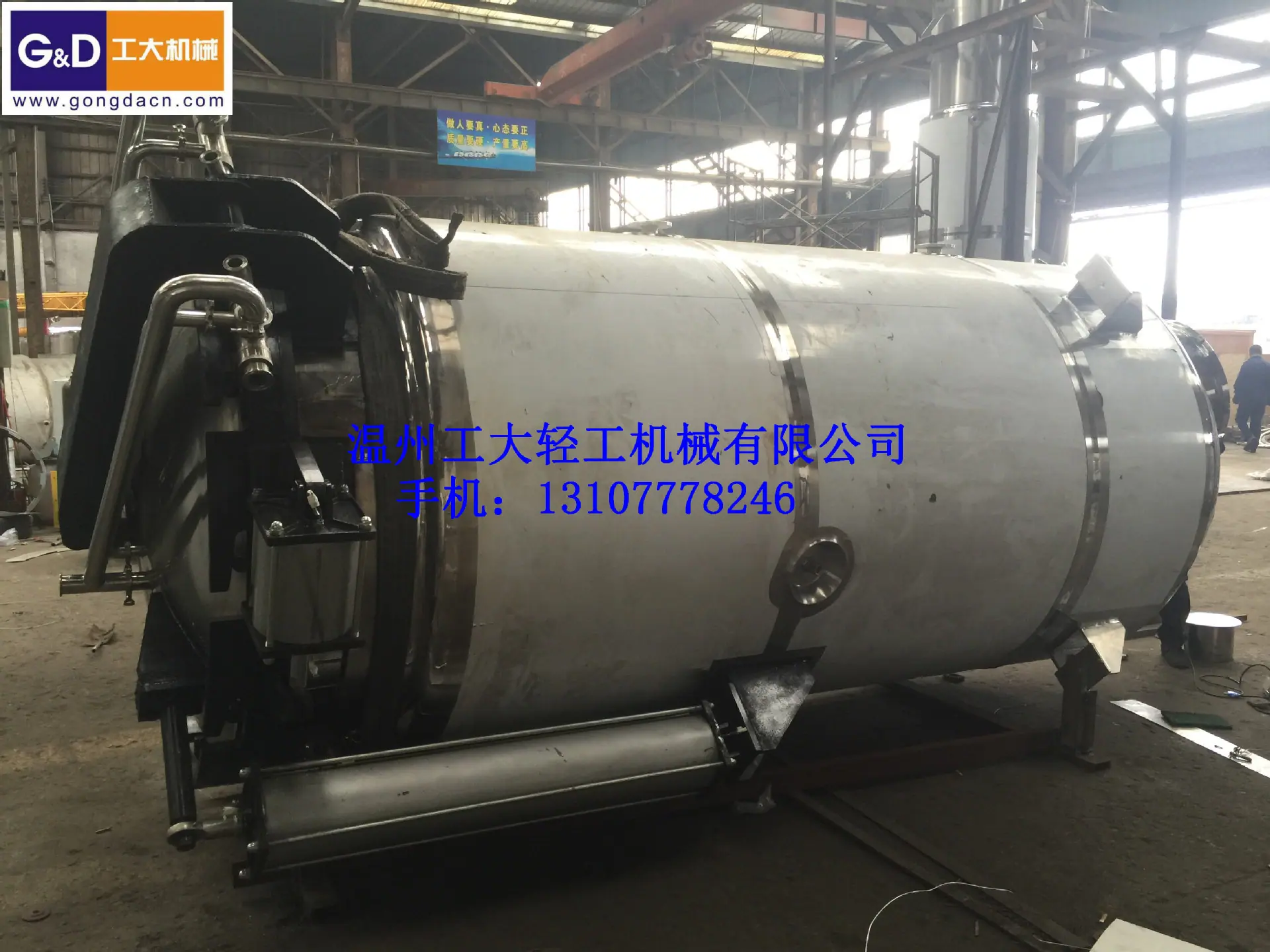

1. El cuerpo principal del tanque, con camisa y aislamiento, tiene una boca de hombre en la parte superior y una puerta de descarga de escoria controlada por cilindro en la parte inferior, lo que resulta en una baja intensidad de mano de obra.

2. Colector, utilizado principalmente para eliminar la espuma generada durante la decocción de la medicina tradicional china y evitar que los residuos medicinales del vapor entren en el condensador.

3. Condensador, su función principal es condensar el vapor del líquido medicinal y recuperar el alcohol.

3. Condensador, utilizado principalmente para enfriar el condensado y el disolvente.

4. Separador de aceite y agua: Su función principal es durante la extracción de aceite. El líquido recuperado enfriado se somete a separación de aceite para obtener el aceite aromático deseado.

5. Separador gas-líquido, separa el gas y el líquido para evitar que el líquido salga del tanque durante la ventilación.

6. Revuelva los materiales en el tanque de mezcla para asegurar que los ingredientes activos dentro de los sólidos extraídos se calienten de manera uniforme y se cocinen completamente, lo cual es beneficioso para la eliminación de escoria.

Los parámetros principales:
