Polipasto Neumático Antiexplosión Diseño Antiexplosión Polipasto Neumático Polipasto Neumático para Minería Polipasto Neumático Antiexplosión

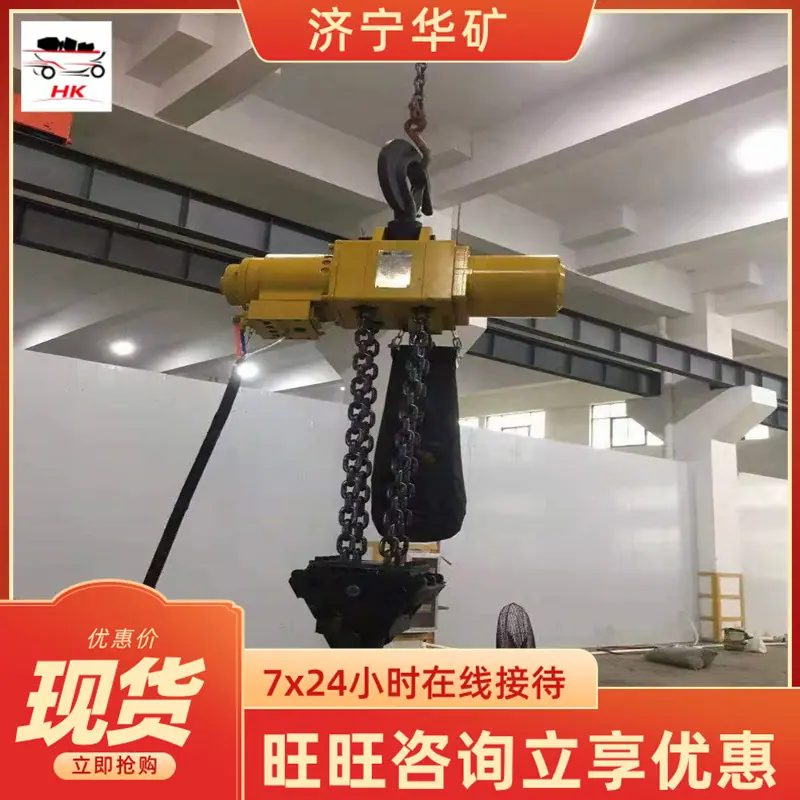

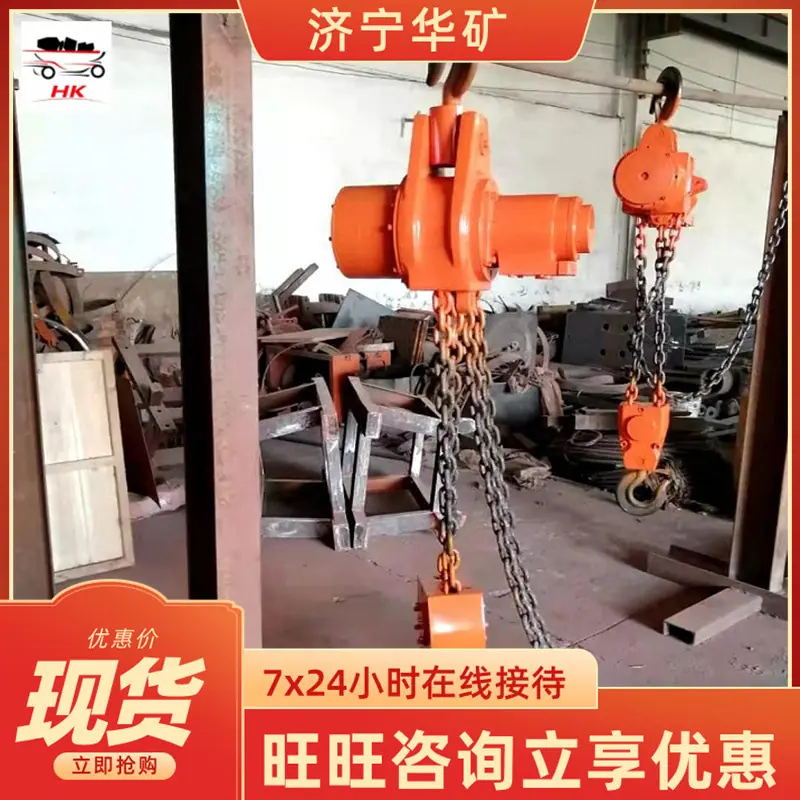

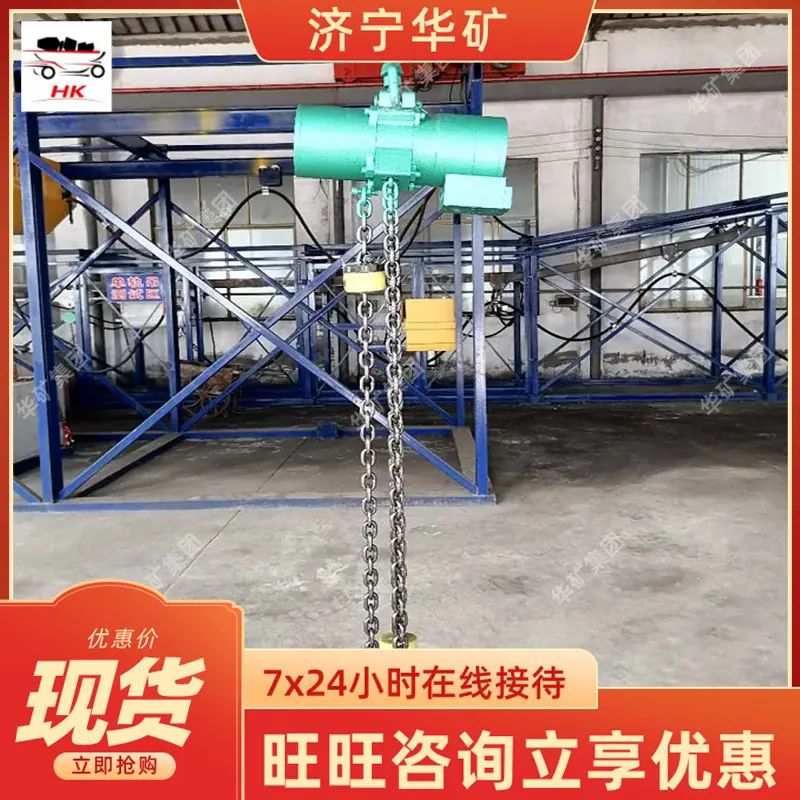

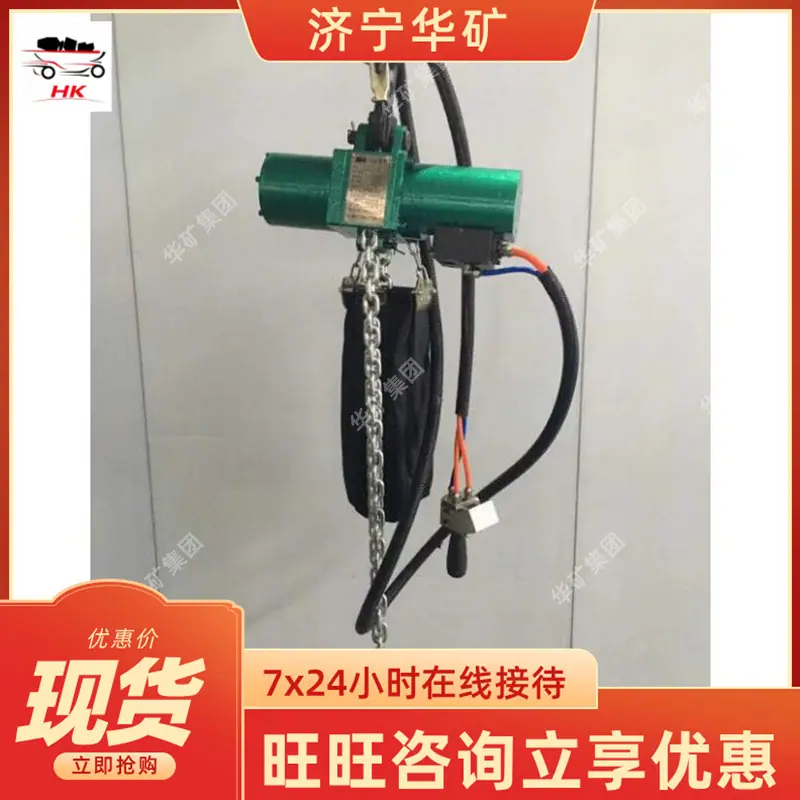

Introducción del producto de polipasto neumático:

Los polipastos neumáticos se utilizan principalmente en entornos especiales con polvo altamente explosivo, como la industria petrolera, química, minas de carbón y otros lugares con requisitos de protección contra explosiones. Los polipastos neumáticos son equipos de elevación antideflagrantes ideales y son productos mejorados de los polipastos eléctricos. El rango de carga varía deDe 250 kg a 30 toneladas. Los polipastos neumáticos se accionan suministrando aire comprimido a una presión determinada, lo que reduce el consumo de energía. Además, cuentan con una función de protección contra cortes de gas para garantizar que la pieza de trabajo no se caiga ni se deslice en caso de un corte repentino de gas. Con diversos accesorios no estándar, los polipastos neumáticos pueden elevar piezas de trabajo de diversas formas. La forma de instalación se puede utilizar con una grúa voladiza o un riel guía para lograr el movimiento. Los polipastos neumáticos más utilizados son de tipo cuchilla, de pistón y de cilindro. Se utilizan ampliamente en industrias como la petrolera, la química, la minería del carbón, la textil, el almacenamiento, las líneas de producción de electrodomésticos, las líneas de producción de fabricación de automóviles y la construcción naval. Es un equipo indispensable para la seguridad de la producción y la reducción de costos en las empresas. Los polipastos neumáticos utilizan aire comprimido como energía para impulsar el motor neumático y completar la operación de elevación después de que el par se incremente mediante un cambio de velocidad (desaceleración).

Composición del producto de polipasto neumático:

1. Válvula de control manual: compuesta principalmente por manija, cuerpo de válvula y botón. El botón permite abrir la válvula y controlar la conexión entre el conducto de aire de la válvula de control principal y el conducto de aire del motor. También se puede operar con un cable de tracción manual.

Tirando del brazo oscilante para girar y lograr la apertura de la válvula se puede lograr un cambio de velocidad continuo.

2. Válvula de control principal: compuesta principalmente por los vástagos de válvula izquierdo y derecho, las bielas y el disco de distribución de aire. La distribución de aire del motor neumático se realiza mediante la conmutación de los conductos de aire izquierdo y derecho.

3. Motor neumático: Se compone principalmente de rotor, estator, cubiertas delantera y trasera, y álabes. Cuando el distribuidor de aire de la válvula de control principal envía aire comprimido al motor, los álabes giran a alta velocidad junto con el rotor.

cambiar.

4. Suspensión: Se compone principalmente de gancho superior, cuerpo de suspensión, piñón, cadena, gancho inferior, etc. El movimiento hacia arriba y hacia abajo se completa mediante la rotación positiva y negativa del piñón.

5. Reductor: Se compone principalmente de una carcasa y un conjunto de mecanismos de reducción planetarios. Cuando el eje de alta velocidad del motor neumático entra en el mecanismo de reducción, el par se incrementa por desaceleración y se transmite a las funciones de elevación y descenso.

Rueda de espigas.

6. Mecanismo de frenado: compuesto principalmente por cono de freno, anillo de freno y cilindro. El cono y el anillo de freno se separan para liberar el freno distribuyendo aire al cilindro a través de la válvula de control principal.

7. Mecanismo de enclavamiento: compuesto principalmente por eje giratorio, marco oscilante y resorte de retorno. Cumple la función de anticolisión y protección durante la subida y bajada.

Parámetros del producto de polipasto neumático:

Altura de elevación30

Altura de elevación estándar30

aumentar la velocidad8

Diámetro de la cadena15

Distancia mínima entre dos ganchos1310

Capacidad de elevación nominal5000
