Suministro de Tanque de Extracción de Medicina Herbal China, Tanque de Extracción Dinámico, Tanque de Extracción Pequeño, Unidad de Extracción con Agitación para Concentración

Tanque de extracción multifuncional

Características:

El tanque de extracción multifuncional se puede utilizar para diversas operaciones de proceso en las industrias de medicina tradicional china, alimentos, química, azúcar y aceites y grasas, como presión atmosférica, micropresión, decocción con agua, inmersión en caliente, reflujo caliente, circulación forzada, percolación, extracción de aceites esenciales y recuperación de disolventes orgánicos. Es adecuado para flujos de proceso como extracción con agua, extracción con alcohol, extracción de aceite, cocción al vapor y recuperación de disolventes de los residuos, logrando una alta utilización del equipo con un solo tanque para múltiples usos. El tanque está equipado con bolas de pulverización giratorias automáticas de limpieza CIP, puertos de medición de temperatura, luces de mirilla a prueba de explosiones, mirillas, puertos de alimentación de apertura rápida, etc., garantizando una operación sencilla y el cumplimiento de las normas GMP. El cilindro interior del equipo está fabricado con SUS304 importado, la camisa utiliza aislamiento de lana de silicato de aluminio totalmente cerrado y el cilindro exterior está acabado con chapa de acero fina mate SUS304. El juego completo de equipo incluye accesorios como un separador de niebla, condensador, enfriador, separador de aceite y agua, filtro y consola de control del cilindro.

Composición del sistema:

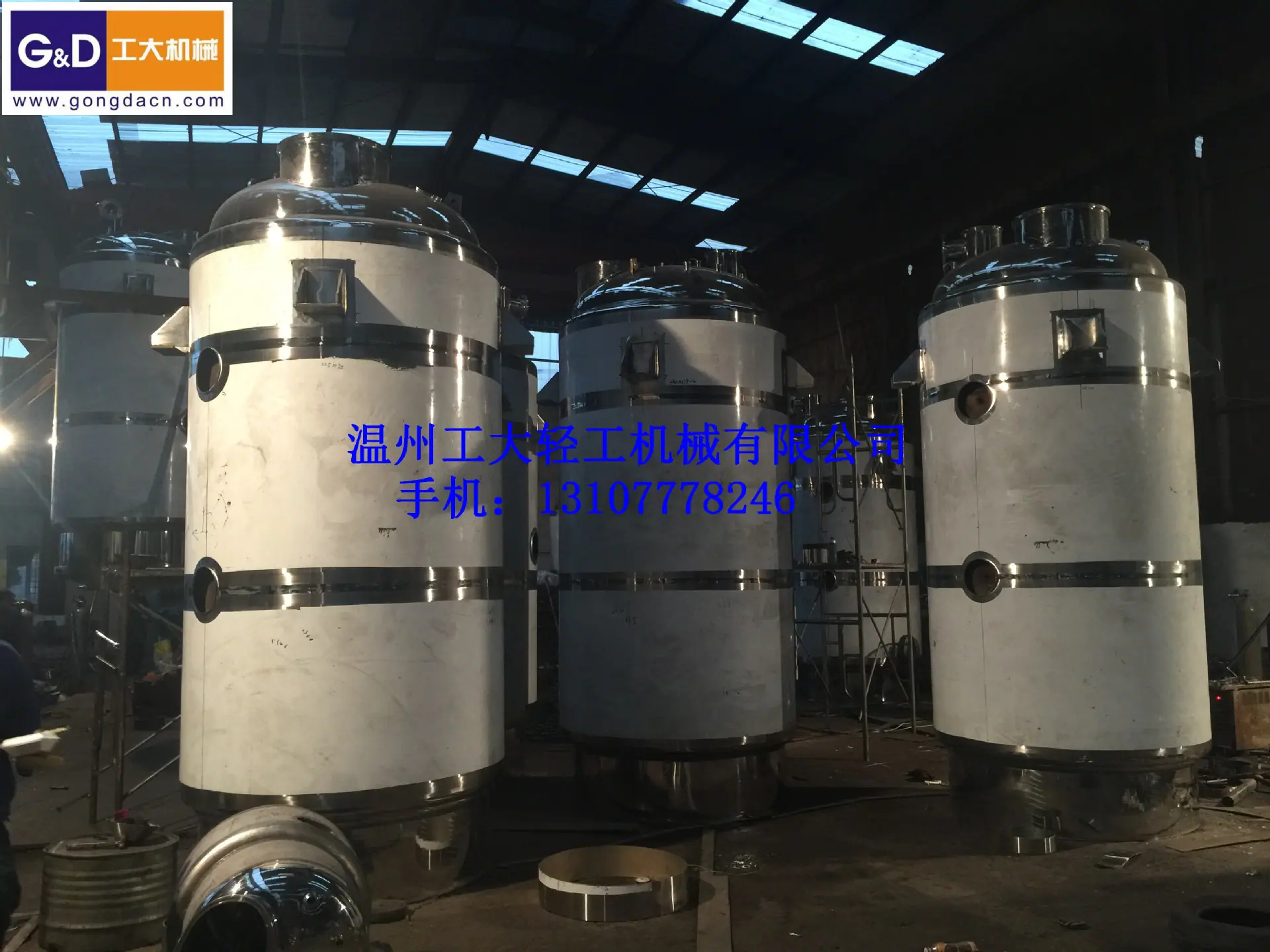

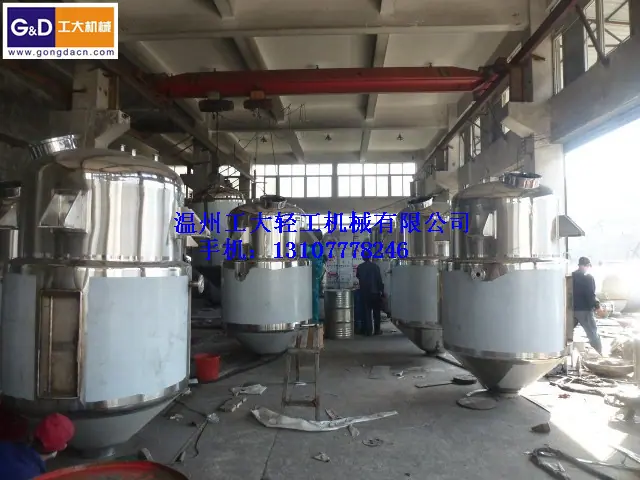

Las formas principales de equipo incluyen tipo cono positivo (正锥式), tipo hongo (蘑菇式), tipo cilindro recto (直筒式), tipo cono inclinado (斜锥式) y tipo cono invertido (倒锥式). Se puede utilizar para extracción estática y también se puede equipar con un agitador para extracción dinámica según las necesidades del proceso de producción.

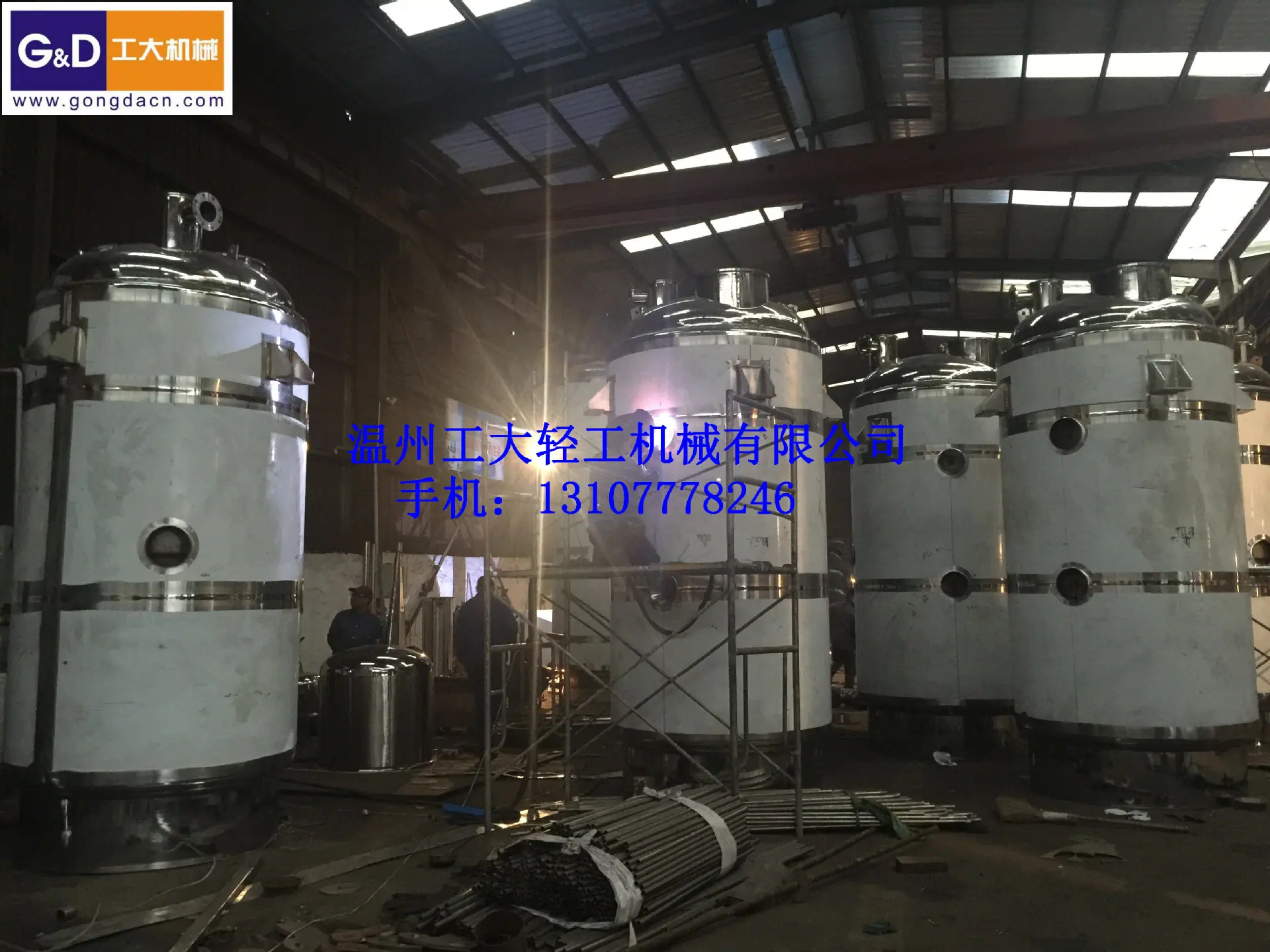

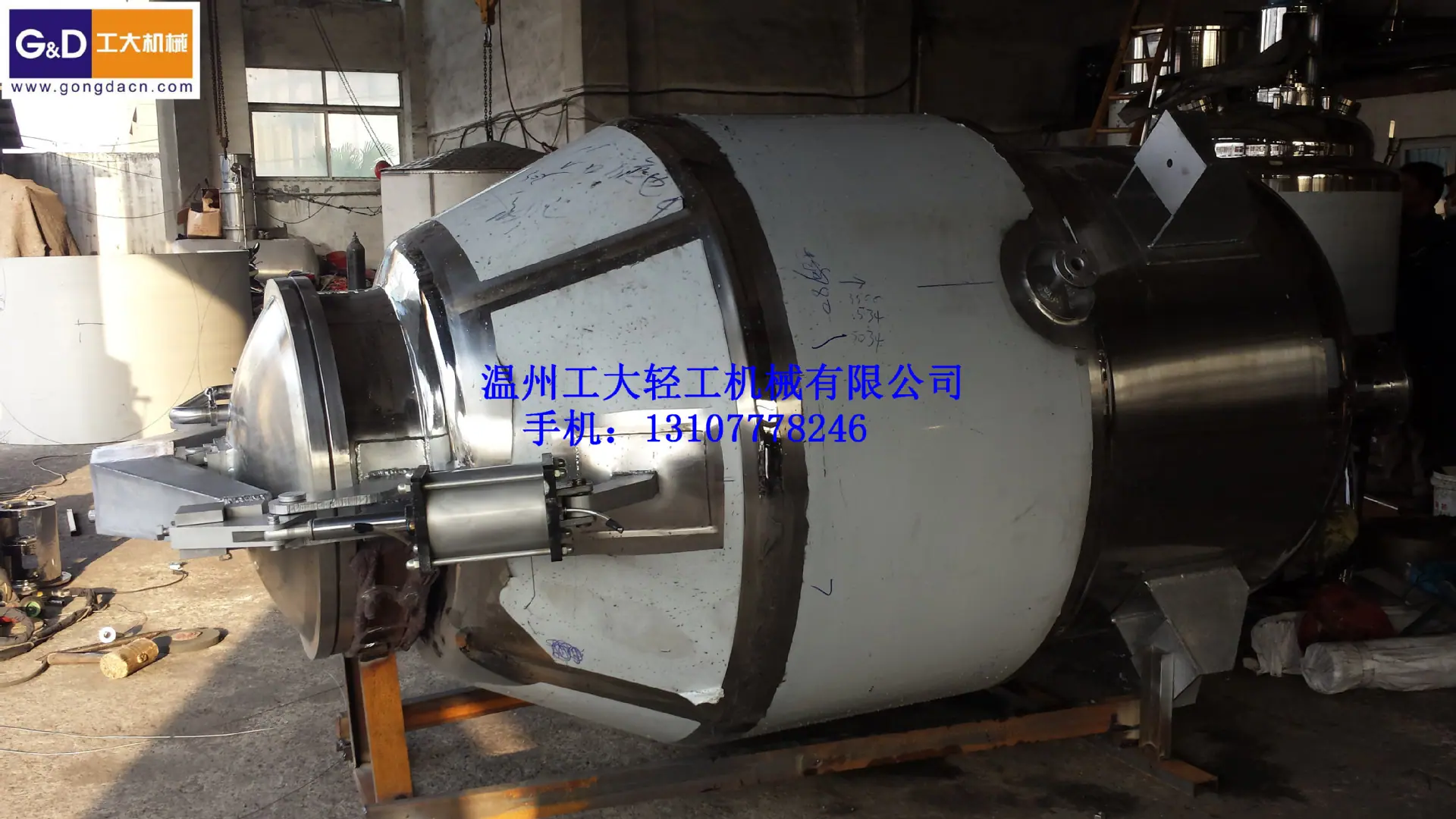

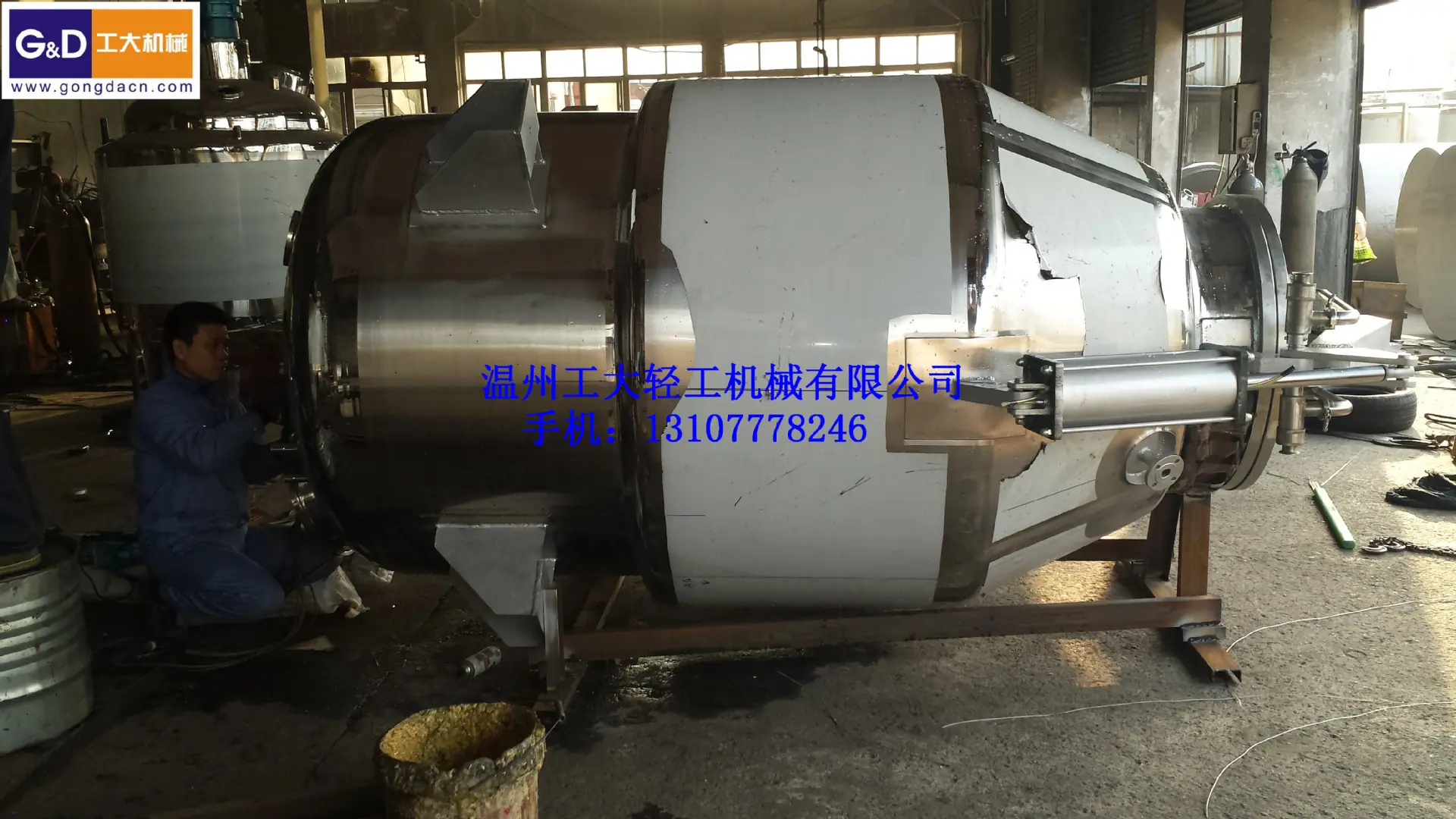

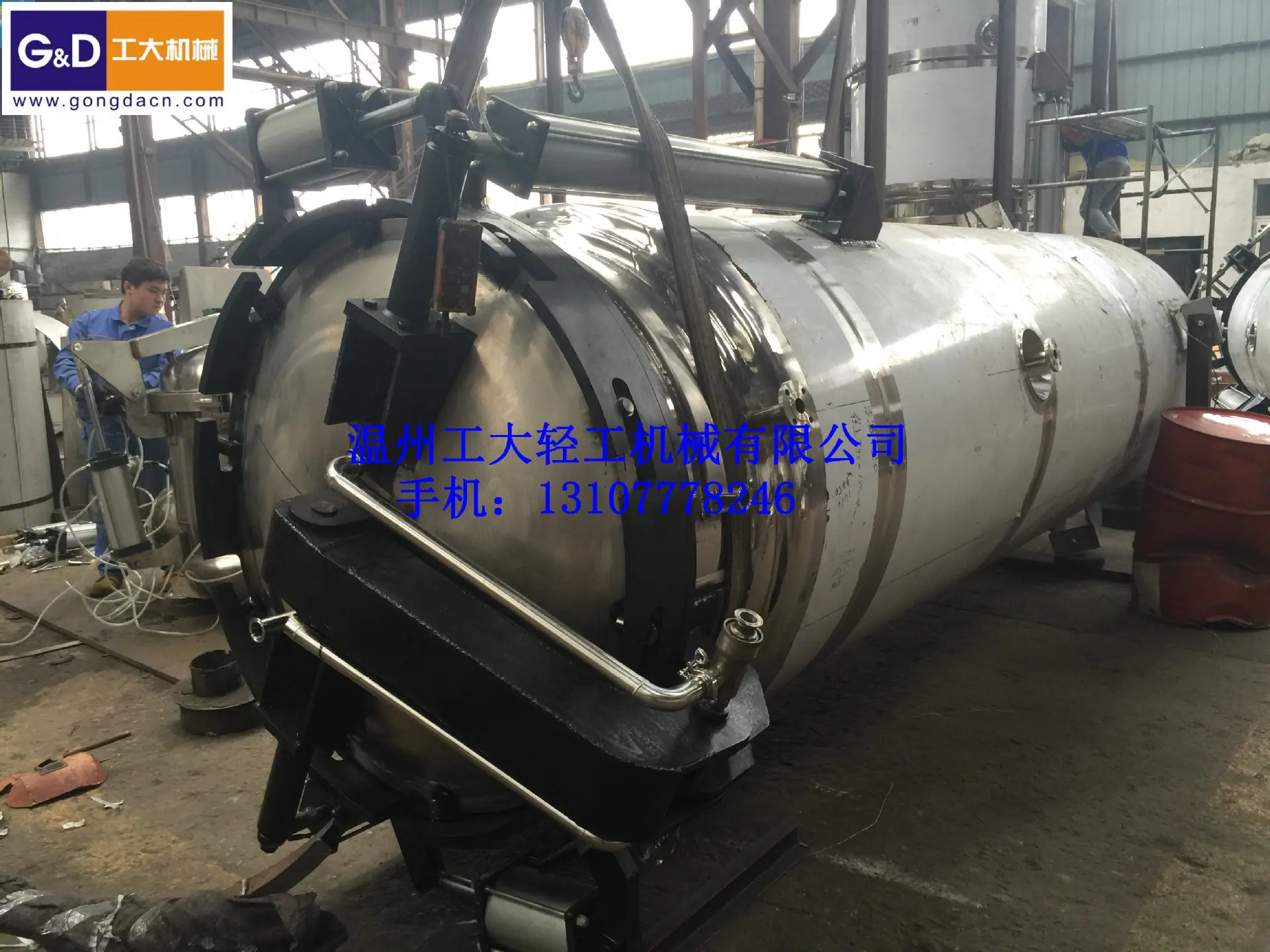

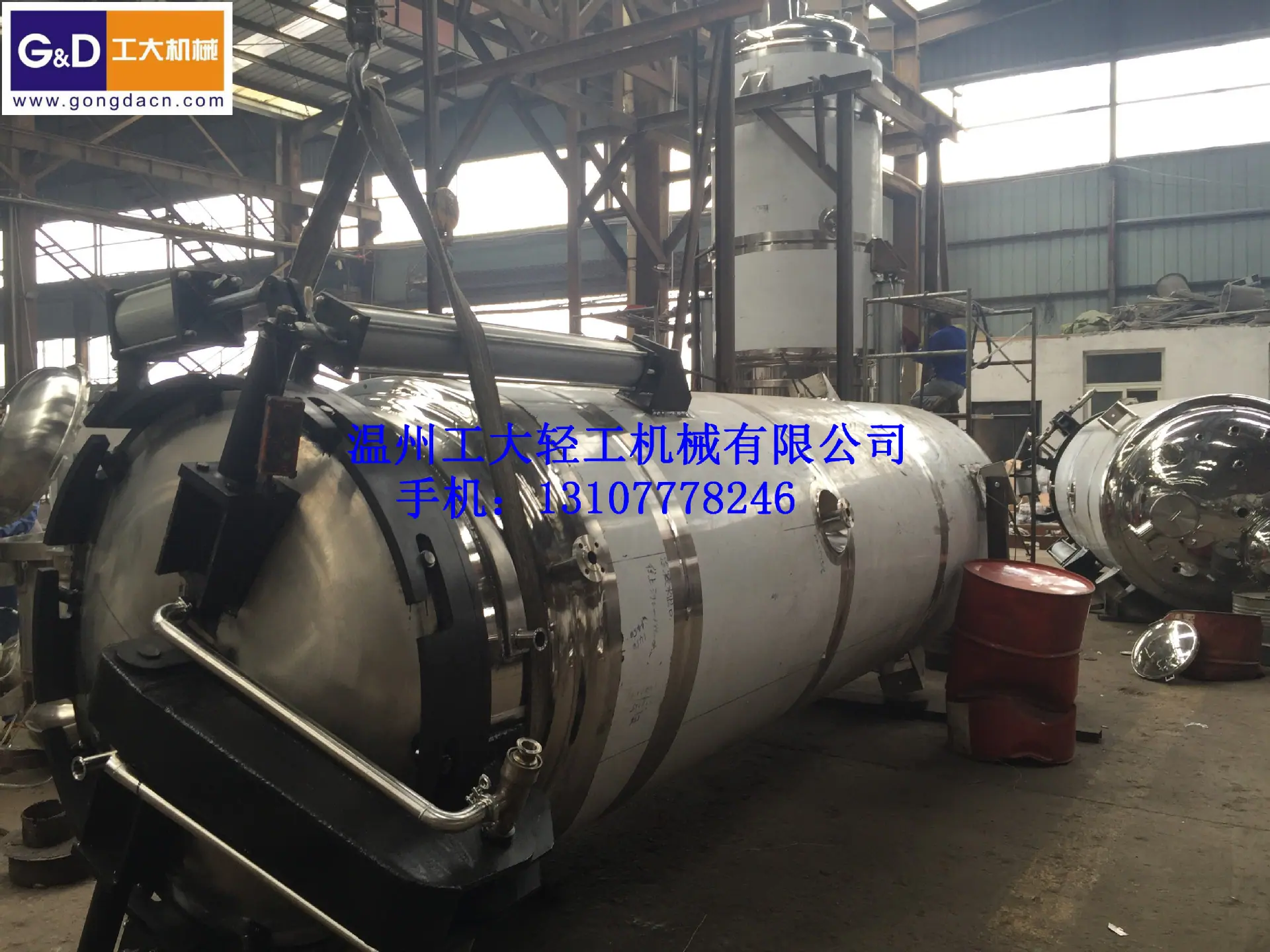

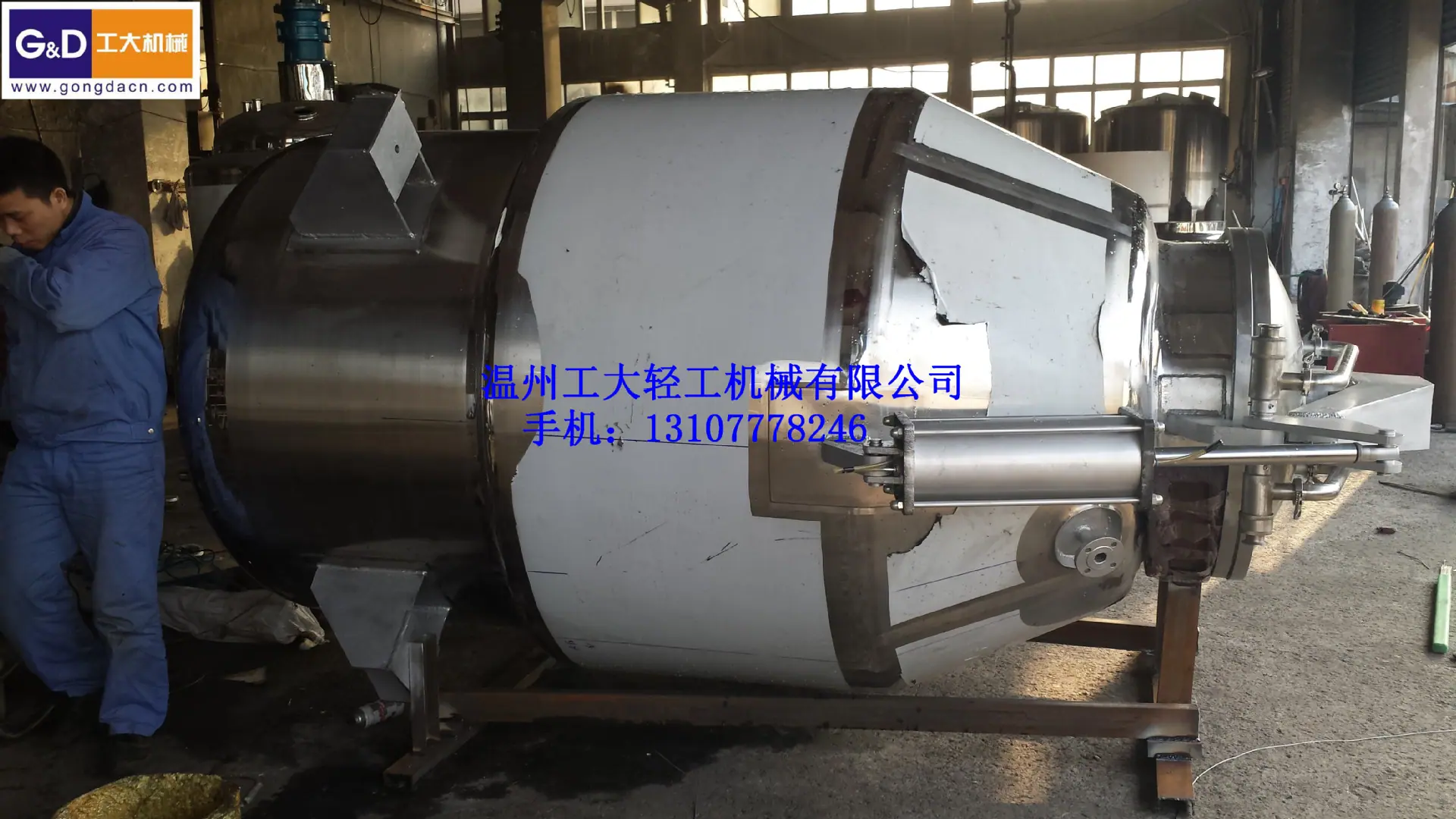

1. El cuerpo principal del tanque, con camisa y aislamiento, tiene una boca de hombre en la parte superior y una puerta de descarga de escoria controlada por cilindro en la parte inferior, lo que resulta en una baja intensidad de mano de obra.

2. Colector, utilizado principalmente para eliminar la espuma generada durante la decocción de la medicina tradicional china y evitar que los residuos medicinales del vapor entren en el condensador.

3. Condensador, su función principal es condensar el vapor del líquido medicinal y recuperar el alcohol.

3. Condensador, utilizado principalmente para enfriar el condensado y el disolvente.

4. Separador de aceite y agua: Su función principal es durante la extracción de aceite. El líquido recuperado enfriado se somete a separación de aceite para obtener el aceite aromático deseado.

5. Separador gas-líquido, separa el gas y el líquido para evitar que el líquido salga del tanque durante la ventilación.

6. Revuelva los materiales en el tanque de mezcla para asegurar que los ingredientes activos dentro de los sólidos extraídos se calienten de manera uniforme y se cocinen completamente, lo cual es beneficioso para la eliminación de escoria.

Los parámetros principales:
