Máquina Hidráulica Compactadora de Vías Tipo Ycd-4, Herramienta Hidráulica Compactadora de Rieles de Acero, Máquina Rectificadora de Vías, Máquina Hidráulica Compactadora de Vías

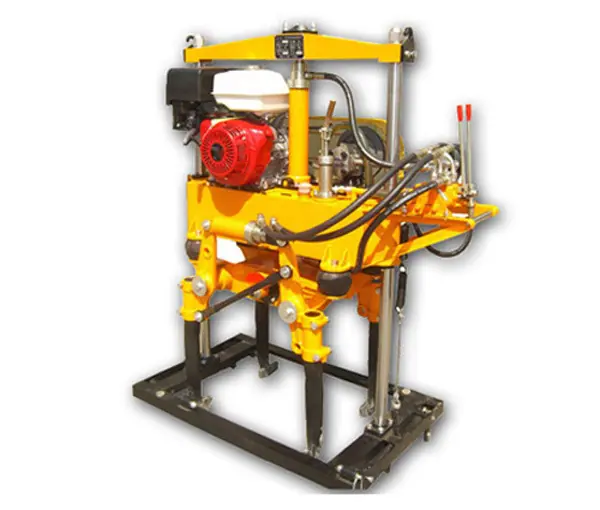

Introducción del producto de la máquina apisonadora hidráulica de desvíos YCD-4

La Máquina Hidráulica Compactadora de Desvíos Tipo YCD-4 es maquinaria y equipo para el mantenimiento de desvíos ferroviarios, utilizada principalmente para compactar la balasta debajo de los durmientes en las secciones de desvíos, y también puede usarse para compactar la balasta en la subrasante de las vías principales. Es adecuada para las operaciones de compactación de desvíos con varios tipos de lechos de balasta para rieles de 43 kg/m a 75 kg/m. También puede usarse para operaciones de compactación en vías ordinarias distintas de los desvíos. El rendimiento técnico de esta máquina puede cumplir con los requisitos técnicos de las operaciones de compactación para varios tipos de desvíos.

Ámbito de aplicación y ventajas de la máquina apisonadora hidráulica de desvíos YCD-4

La bateadora hidráulica de desvíos YCD-4 está diseñada principalmente para satisfacer las necesidades del transporte de pasajeros a alta velocidad, carga pesada y estructuras de vía de alta densidad. Su aplicación en el bateo de desvíos permite reemplazar por completo las herramientas tradicionales de mantenimiento de líneas, superando las deficiencias de estas, como la alta intensidad de mano de obra, la baja eficiencia operativa y la baja calidad del bateo. La bateadora hidráulica de desvíos YCD-4 proporciona al balasto de piedra una densidad y elasticidad específicas al batear los desvíos, lo que mejora la estabilidad general de los desvíos y la suavidad de las vías. No solo prolonga la vida útil de los desvíos, sino que también prolonga su vida útil. Una vida útil adecuada mejora la fluidez del tren y reduce el coste del transporte ferroviario. Esta máquina ha superado la evaluación técnica de la Oficina de Ferrocarriles y la revisión de seguridad del Ministerio de Ferrocarriles. Ofrece numerosas ventajas, como su bajo peso, su flexibilidad operativa, su baja tasa de fallos y su excelente calidad de bateo.

Características del producto de la máquina apisonadora hidráulica de desvíos YCD-4

1. La apisonadora hidráulica de desvíos YCD-4 utiliza un motor de gasolina de alto rendimiento y alta velocidad, con una potencia estable y alta, bajo consumo de combustible y aceite lubricante, peso ligero y bajo nivel de ruido. También puede funcionar con motores eléctricos o diésel, según las necesidades del usuario.

2. Adopta una estructura donde el dispositivo de apisonado y la abrazadera están separados: El dispositivo de apisonado puede moverse horizontalmente sobre el bastidor móvil, permitiendo que la piqueta de apisonado realice operaciones de apisonado en diferentes posiciones del desvío.

3. La pinza cuenta con una estructura de doble cilindro hidráulico, desmontable y articulado. Se mueve rápidamente, lo que facilita el trabajo dentro y fuera de la vía. Es fácil de operar y puede utilizarse en cualquier posición, como en cambios de vía, agujas, barandillas, uniones de eclisas, etc. Al sujetar el riel, la pica de bateo puede insertarse y batearse incluso con poca elevación de vía y una plataforma de vía endurecida.

4. El embrague de transmisión adopta una estructura de placa de fricción de bloque centrífugo, que puede transmitir un gran torque, reducir las pérdidas de transmisión y mejorar la eficiencia de la transmisión.

5. La caja de vibración incorpora un sistema de hierro excéntrico. Su temperatura es baja, lo que garantiza seguridad y fiabilidad.

6. Los cuatro dispositivos de apisonamiento de la máquina funcionan simultáneamente en grupo, con una gran fuerza de inserción. Cada dispositivo de apisonamiento está compuesto por un par de brazos de picas, que pueden realizar operaciones de apisonamiento en cualquier punto del desvío. Cada par de picas de apisonamiento es accionado simultáneamente por dos cilindros, con una gran fuerza de sujeción, buena calidad de apisonamiento y alta eficiencia operativa.

7. Cuando el interruptor está apisonado, no es necesario mover el riel de punta y se pueden realizar giros rectos y curvos.

8. La parte del dispositivo de apisonamiento y el circuito hidráulico de la abrazadera de sujeción del riel están conectados mediante juntas de cambio rápido, que son fáciles de desmontar y montar, y se pueden quitar rápidamente de la carretera.

9. La profundidad del soporte del pico insertado en el balasto puede ser de 90 mm debajo de la almohada.

Parámetros técnicos de la apisonadora hidráulica de desvíos YCD-4

1 Potencia del motor de combustión interna: 6,6 kW

2 Frecuencia de vibración: 60 Hz ～ 67 Hz

3 Fuerza de excitación: 31,5 kN

4 Presión de aceite del sistema de trabajo: 4 MPa

5 Eficiencia de trabajo: ≥260 piezas/hora

6 Dimensiones generales: 1350 × 520 × 1650 (mm)

7 Masa del host: 300 kg/unidad
