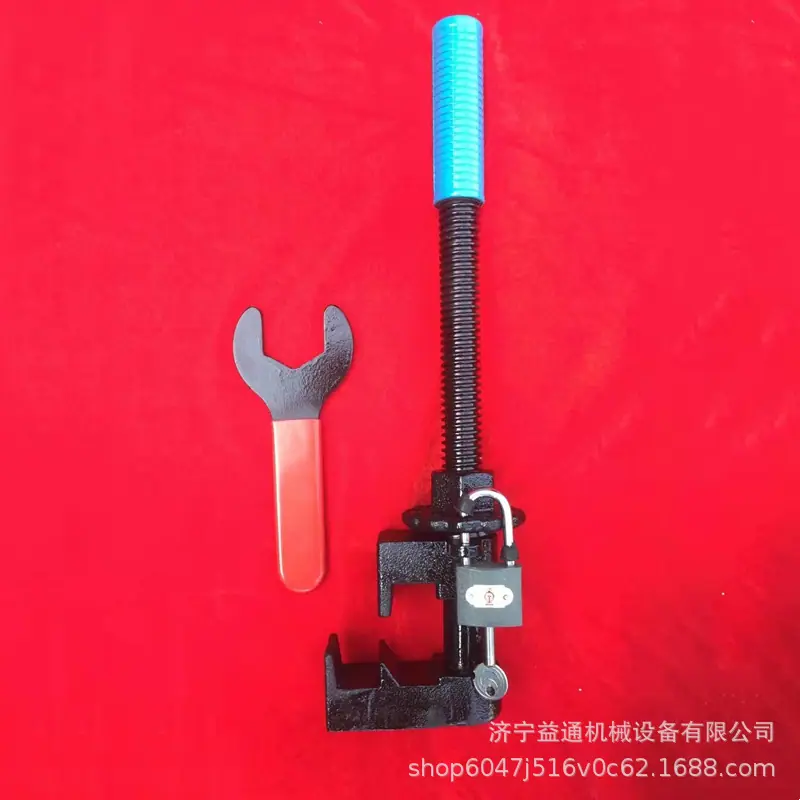

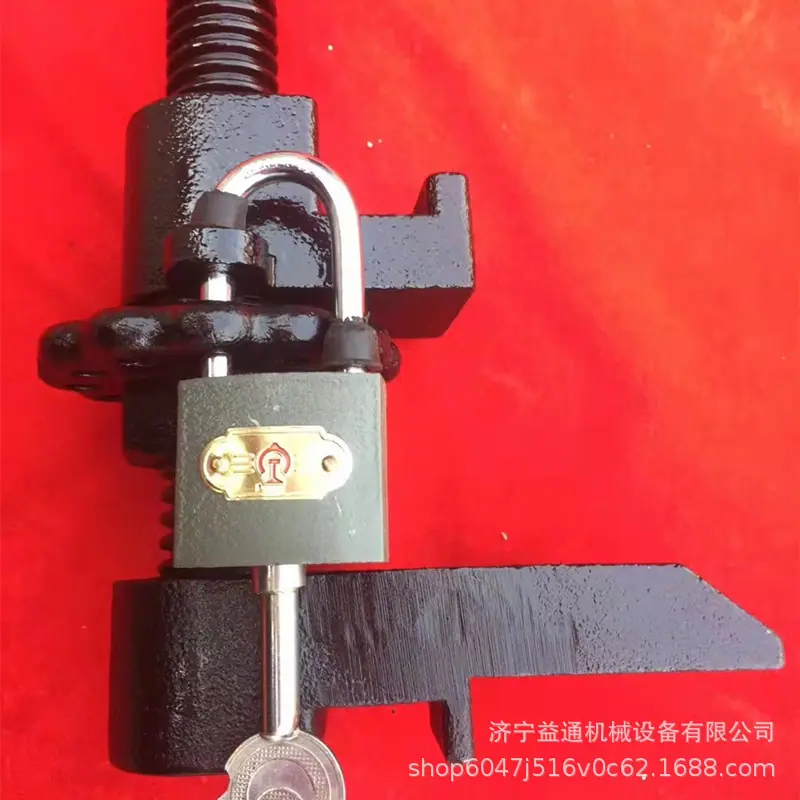

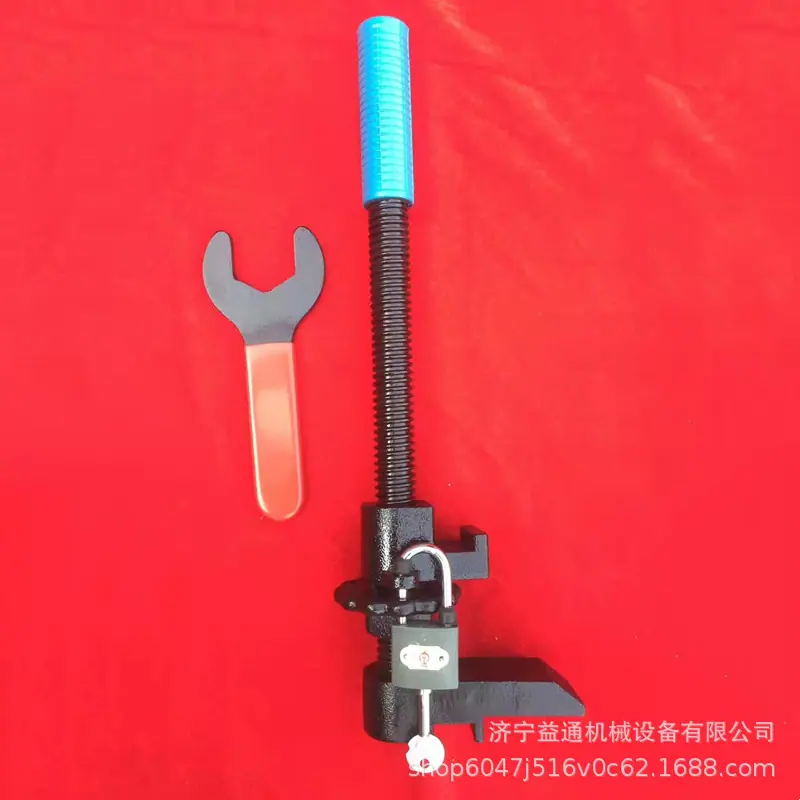

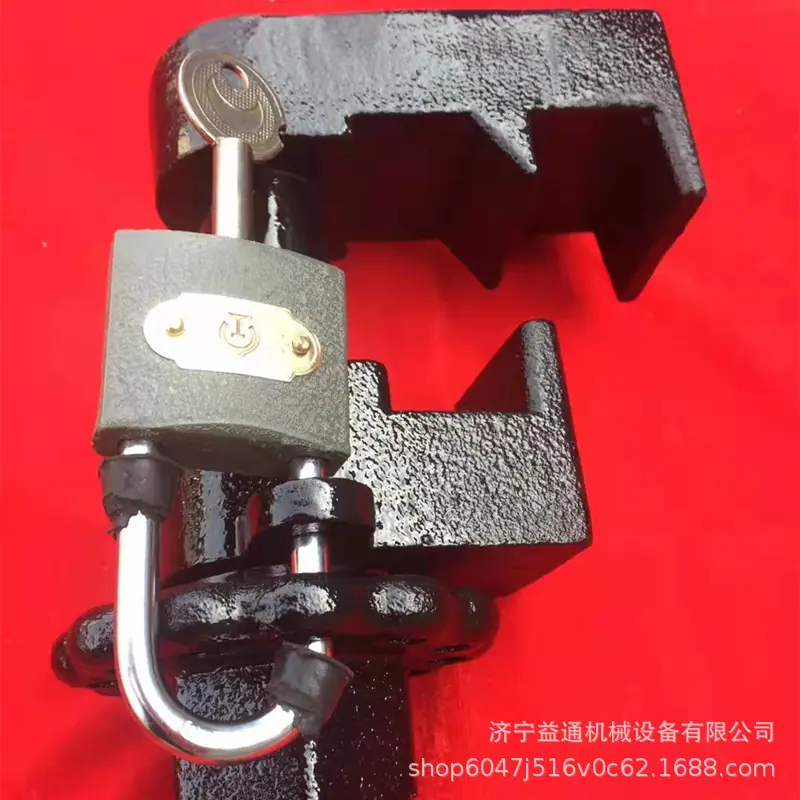

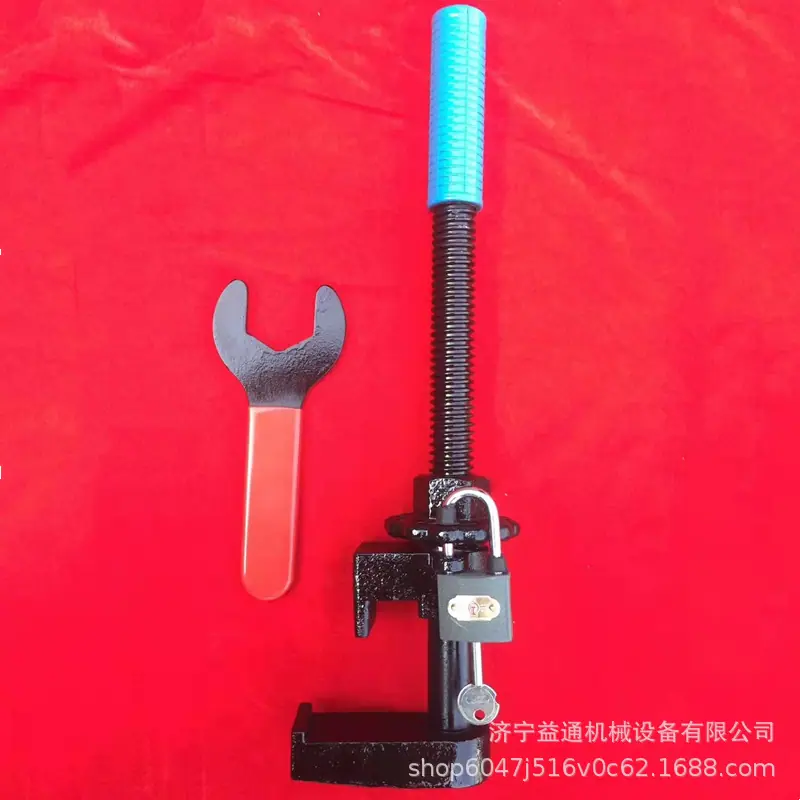

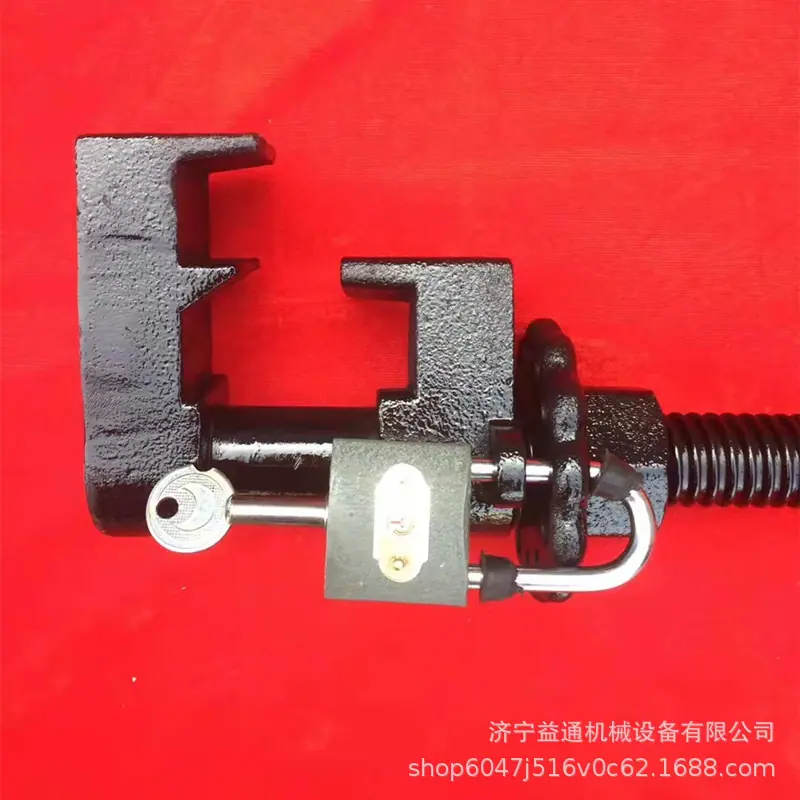

Cerraduras de gancho de cambio P50/P60, Cerraduras de gancho de cambio ferroviario, Cerraduras de gancho de vía tipo empuje para minería

Características del producto: Se puede instalar a 700-1200mm en los carriles de punta de 43, 50, 60 y 75 carriles.

a: Tipo de llave de carraca, primero use la llave de carraca para ajustar el asiento del riel de bloqueo de gancho en la dirección opuesta hacia afuera, pase el riel desde la parte inferior del riel exterior de la vía, enganche el bloqueo de gancho en el riel de punta, y luego use la llave de carraca para girar hacia adelante para apretar, y luego apriételo con la llave de carraca, apriete el tornillo antirrobo en la ranura con la llave hexagonal, retire la llave de carraca y bloquéelo; al desmontar, invierta el procedimiento de operación para retirarlo.

b: Llave de tipo gancho, tipo de bloqueo externo, gire el volante hacia la manija con la mano, mueva el bloque de riel al volante y deje que la cabeza del gancho del bloqueo de gancho pase por la parte inferior exterior del riel. La cabeza del gancho engancha la parte inferior del riel puntiagudo, empuje el bloque de riel hacia el riel, gire el volante hacia el bloque de riel con la mano, apriételo con una llave de tipo gancho, alinéelo con el orificio de bloqueo para asegurarlo y hágalo en la dirección opuesta para retirarlo.

C: El tipo de bloqueo interior de la llave de gancho, use la mano para ajustar el volante al mango del mango, la tarjeta móvil para ajustar el volante, la posición de la cabeza del gancho de bloqueo del gancho pasa desde el exterior del riel hacia adentro, engancha la parte inferior de la punta de los tensores, el riel de la tarjeta móvil al riel, gira el volante hasta el asiento de la tarjeta, y luego usa la llave de gancho para apretar. , Apriete el destornillador exterior de seis vías. Si necesita obtener un bloqueo bidireccional, puede colocar un bloqueo general en el asiento del riel.

Parámetros técnicos del sistema de bloqueo de gancho integrado con cerradura de gancho y cerradura
Gancho de nombre;
Material: Acero;
Dimensiones: 310*13*80.
