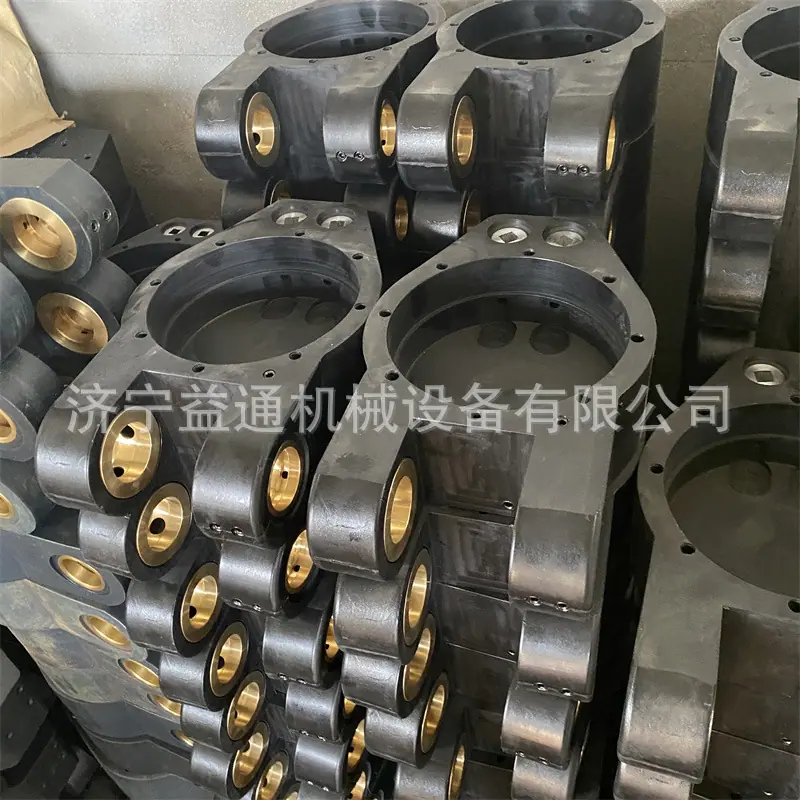

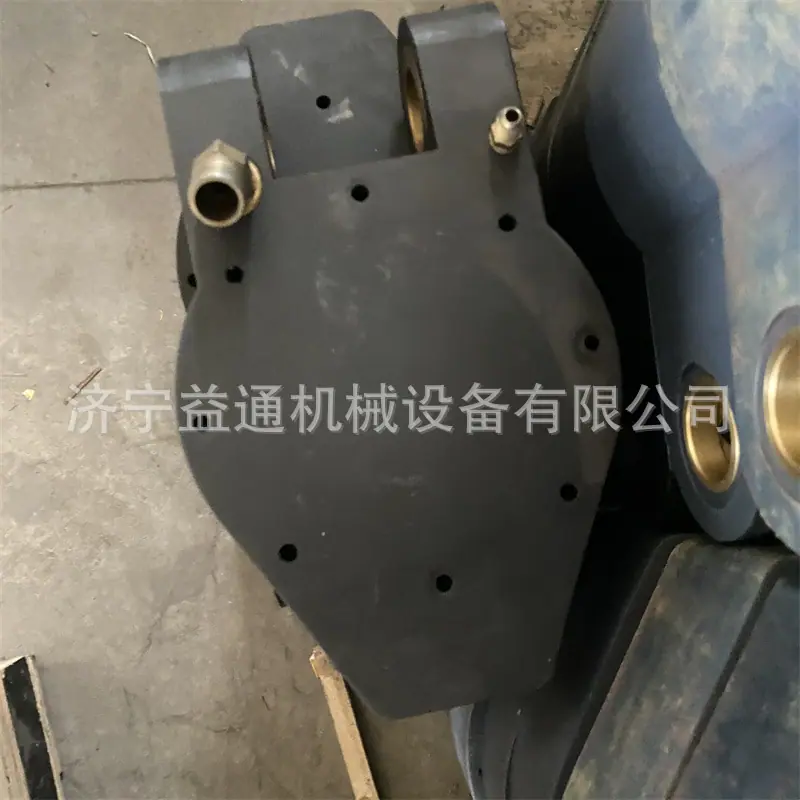

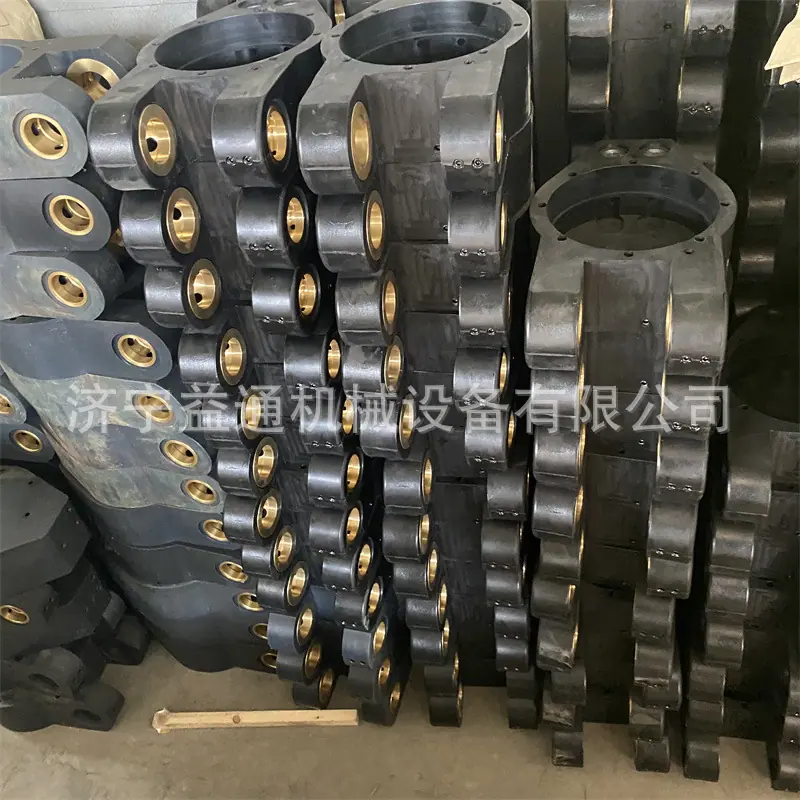

Partes del Cuerpo del Equipo de Perforación de Anclaje Neumático MQT120 Ensamblaje del Cuerpo del Equipo de Perforación de Barras de Anclaje MQT130 Manguito Fijo
Variaciones
La perforadora de anclaje neumática MQT-120/2.3 se utiliza principalmente para perforar agujeros para pernos de anclaje y cables de anclaje en galerías de carbón y galerías de roca en minas de carbón con dureza de roca ≤f10. También puede mezclar e instalar pernos de anclaje y cables de anclaje tipo resina. Para pernos de anclaje con tuercas amortiguadoras, la tuerca se puede apretar directamente durante la mezcla, logrando la mezcla e instalación de pernos de anclaje en un solo paso y cumpliendo con los requisitos de precarga de anclaje inicial.
Características del equipo de perforación de anclajes neumáticos MQT-120/2.3:
Utiliza principalmente materiales plásticos de ingeniería, ligeros y fáciles de operar.
Utiliza un motor de gran tamaño como fuente de energía, con una mayor relación potencia-peso y una vida útil más larga.
La parte de propulsión adopta un nuevo tipo de cilindro de fibra de vidrio, que es seguro, a prueba de explosiones, ligero y flexible.
La nueva válvula de agua adopta tecnología patentada y puede adaptarse a la presión estática de agua de ultra alta superficie en las minas de carbón.
Parámetros Principales del Equipo de Perforación Neumático para Anclaje MQT-120/2.3
|
Modelo (Serie de Altura) |
|
MQT-120/2.3-A |
MQT-120/2.3-B |
MQT-120/2.3-C |
|
presión de trabajo |
MPa |
0.4～0.63 |
||
|
presión preestablecida |
MPa |
0.5 |
||
|
Par nominal |
Nuevo Méjico |
≥120 |
||
|
Velocidad nominal |
r/min |
220 |
||
|
Velocidad sin carga |
r/min |
≥650 |
||
|
Potencia máxima de salida |
kilovatios |
≥2,3 |
||
|
Fuerza de propulsión máxima |
kN |
≥9,5 |
||
|
ruido |
dB（A） |
≤95 |
||
|
Par de carga máximo |
Nuevo Méjico |
≥230 |
||
|
Consumo de gas |
m3/min |
2.9～3.8 |
||
|
altura máxima |
mm |
2457 |
3057 |
3657 |
|
Altura mínima |
mm |
1126 |
1276 |
1426 |
|
Adaptarse a la altura de la carretera |
metro |
1,5～2,5 |
2.2～3.1 |
2.8～3.7 |
|
peso |
kilogramo |
46 |
51 |
53 |
|
mejor presión de agua de enjuague |
MPa |
0,6～1,2 |
||
|
Adaptarse a la presión del agua |
MPa |
≤12 |
||
|
Diámetro de perforación óptimo |
mm |
Φ25～32 |
||
|
Adaptar al diámetro de la tubería de perforación |
mm |
B19 (Al usar tubería de perforación B22, por favor especifique en el contrato) |
||
|
Ángulo máximo de deflexión de la perforación vertical |
|
≤25° |
||
