Instrumento de Monitoreo de Techo Subterráneo de Mina de Carbón, Instrumento de Detección Automática de Separación de Techo con Mantenimiento de Presión, Instrumento de Detección de Separación de Techo Tipo Lby-2

Introducción del producto del instrumento de delaminación de techos:

El indicador de separación del techo es un instrumento especial para monitorear el desplazamiento del techo cuando la capa de roca se separa. Se utiliza para monitorear el desplazamiento del techo (separación de la roca circundante) para evitar el colapso del techo (roca circundante). El indicador de separación del techo LBY-3A es principalmente adecuado para el techo de la galería soportado por pernos de anclaje y cables de anclaje y el frente de trabajo que necesita medir el desplazamiento del techo. Proporciona al personal técnico y de ingeniería de la mina de carbón y al personal de pruebas la base para determinar la longitud y la resistencia a la tracción del perno de anclaje, y es la base para comprender la racionalidad y la economía de los pernos de anclaje y los cables de anclaje utilizados.

Pasos de instalación del instrumento de delaminación de techo:

1. Utilice una broca de φ28 mm para perforar un agujero de 7 a 8 m de profundidad;

Punto de base profundo: Utilice la varilla de instalación para introducir el anclaje de punto de base profundo en el orificio hasta que toque el fondo. Después de extraer la varilla de instalación, tire del cable con la mano para confirmar que el anclaje esté fijado. La base profunda debe fijarse a 7-8 m por encima de la placa superior.

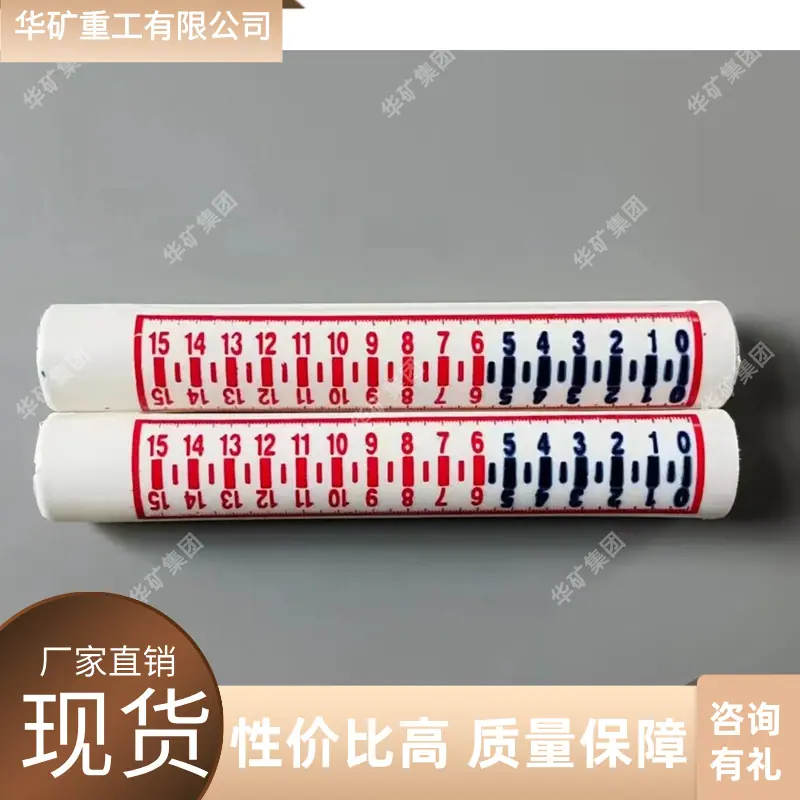

2. Alinee los tornillos en ambos extremos con la escala: anote las lecturas iniciales de las partes superficiales y profundas, fíjelas con tornillos y corte el exceso de cable de acero.

Normativa de utilización de instrumentos de separación de tejados:

1. Se instala un indicador de separación de techo LBY-3 cada 5-10 m en el túnel. La posición de instalación del indicador de separación no debe estar a más de 1,5 m de la cabeza, de lo contrario no se puede capturar todo el proceso de separación del techo.

2. El cable de acero debe enrollarse con antelación y desenrollarse un círculo a la vez cuando se empuja hacia el ancla para evitar enredos y nudos;

3. El anclaje de base poco profunda debe estar ubicado con precisión, por lo que puede marcarlo en la varilla de instalación con anticipación;

Parámetros del producto del instrumento de delaminación de techo:

1. Método de medición: pantalla a color reflectiva

2. Número de puntos de medición: 2 (3)

3. Rango de medición: 200 mm

4. Precisión de lectura: 1 mm

5. Diámetro del orificio de anclaje de instalación: 28.42 mm
