El Descargador Vibratorio de Tolva es un Equipo de Descarga Uniforme para Materiales en Polvo Propensos a Formar Puentes. Se utiliza en molinos de harina y plantas químicas

I. Propósito, Ámbito de Aplicación y Características de Rendimiento

El descargador vibratorio de fondo de tolva serie TZCBA se utiliza principalmente para la alimentación desde el fondo de silos en industrias como la molinería, alimentos para animales, almidón, química, alimentaria y extracción de petróleo. Mediante la vibración, asegura el flujo uniforme de materiales en polvo desde el interior del silo. El descargador vibratorio de fondo de tolva serie TZCBA es actualmente un descargador de uso común. Utiliza la fuerza de vibración generada por un motor vibratorio, haciendo que el vibrador y el activador esférico interno vibren en consecuencia. Esta fuerza de vibración se transmite luego radialmente al material a través del activador, rompiendo así el fenómeno de arqueo generado por los materiales en el silo, haciendo que el material se descargue de manera uniforme y continua. Cuando el motor deja de vibrar, la descarga se interrumpe inmediatamente.

El descargador vibratorio de fondo de tolva serie TZCBA tiene características como estructura simple, tamaño pequeño, peso ligero, operación estable, bajo ruido, bajo consumo de energía, buen sellado, fuerte rendimiento para romper puentes de material, larga vida útil, tasa de alimentación ajustable y operación y mantenimiento convenientes.

2. Parámetros técnicos

III. Estructura Principal y Principio de Funcionamiento

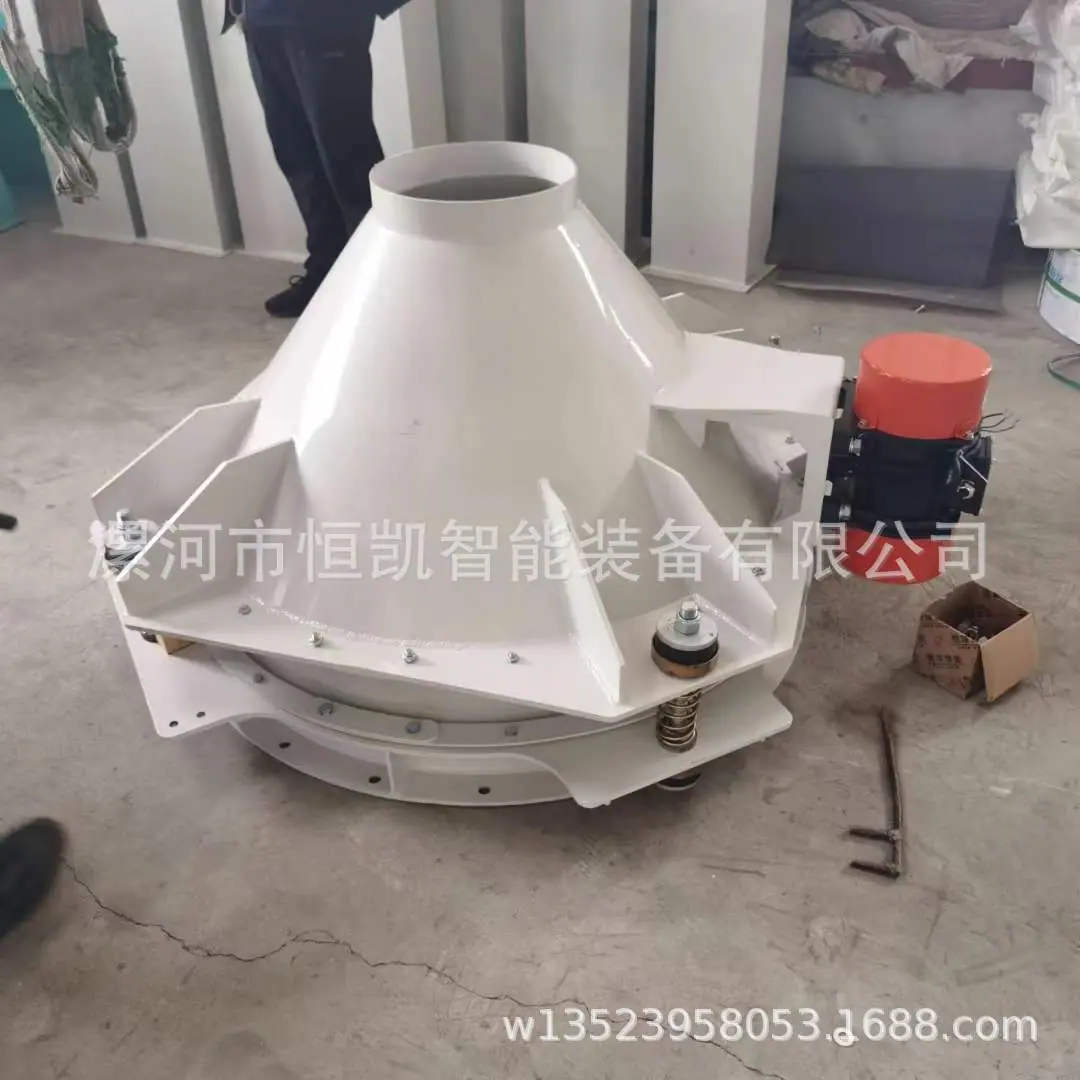

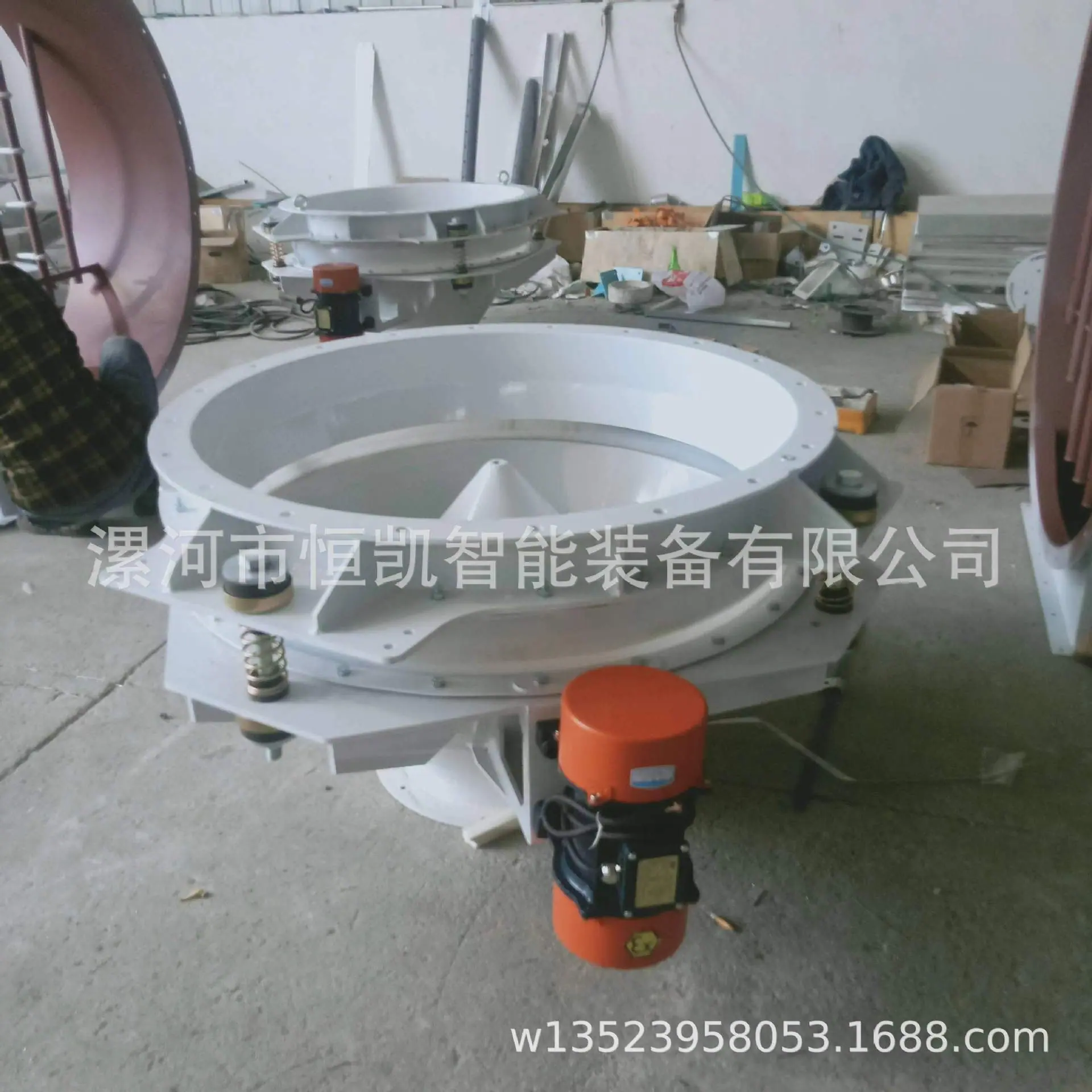

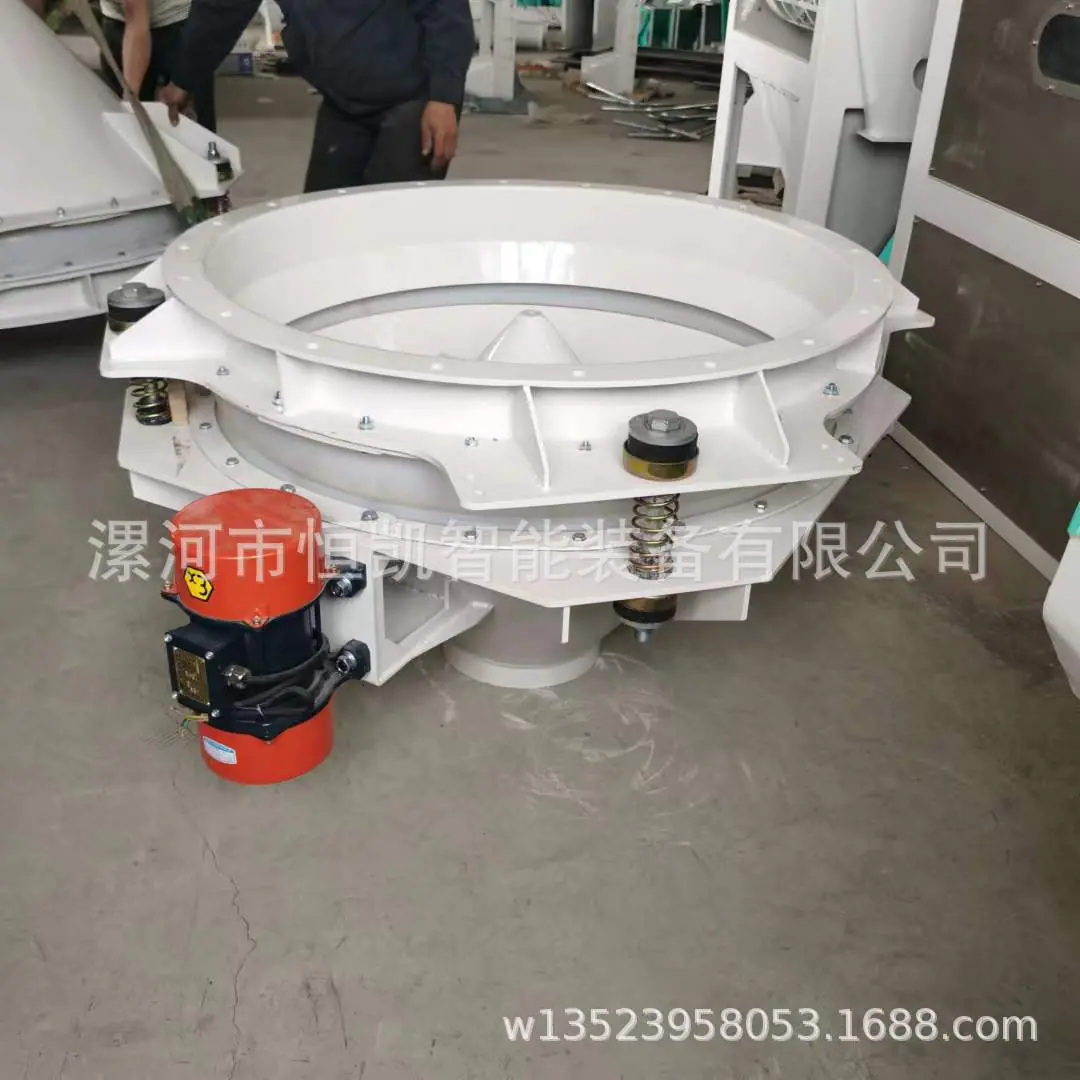

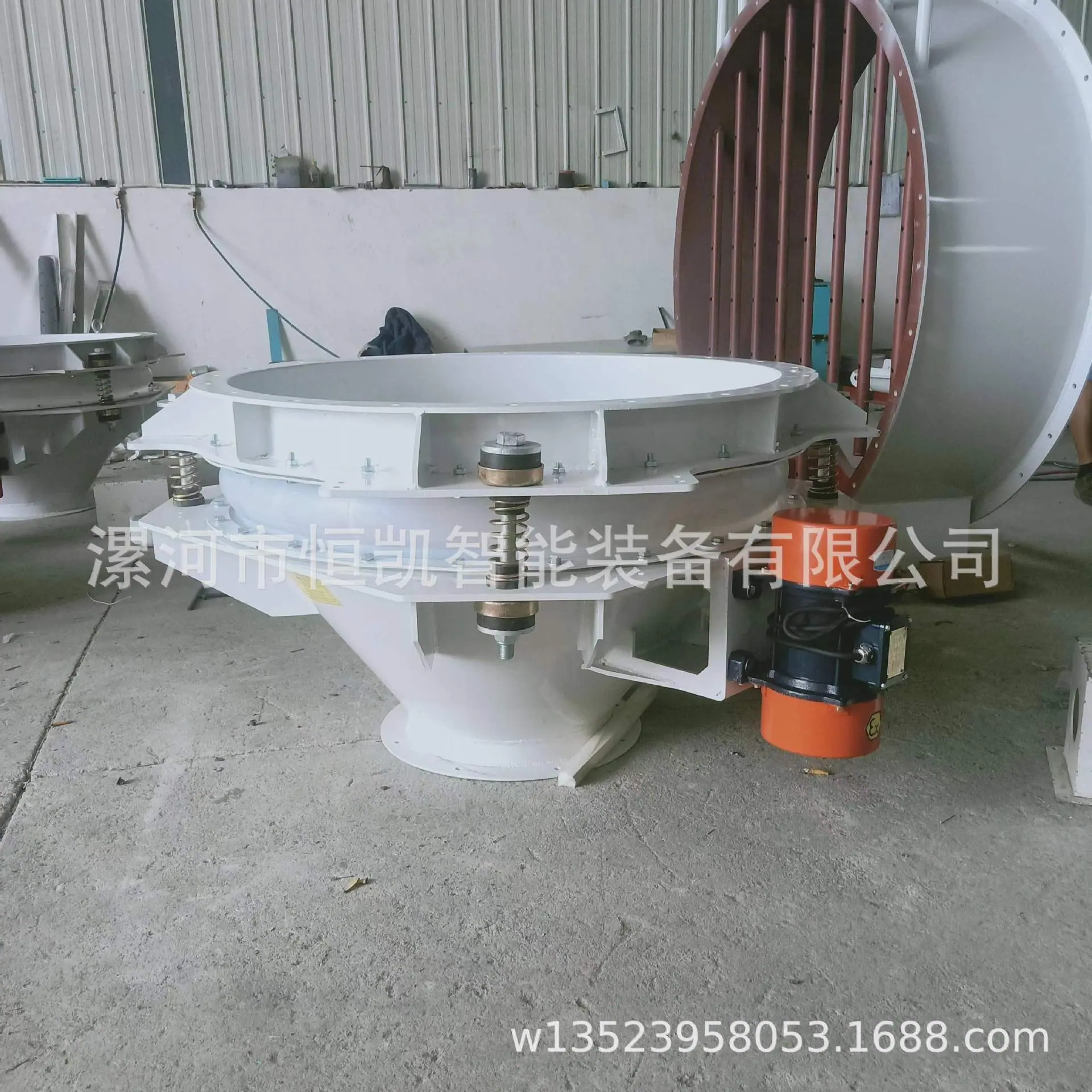

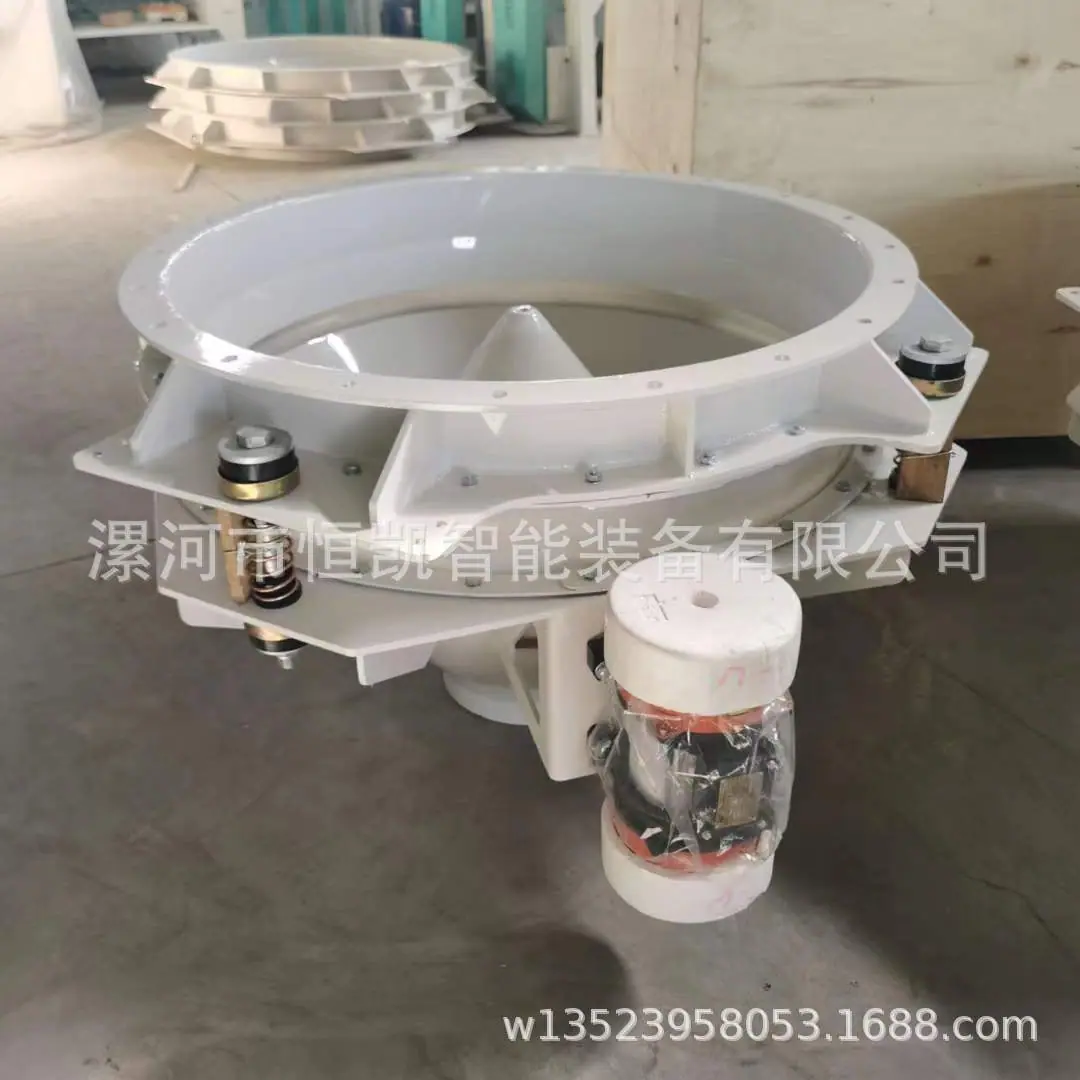

El descargador vibratorio de fondo de tolva serie TZCBA se compone principalmente de componentes como una brida de conexión, disco de descarga, motor vibratorio, tolva de descarga, tubo de distancia fija y conector flexible de goma.

El principio es que los materiales caen desde el fondo del silo y entran en la tolva de descarga inferior. La tolva de descarga es impulsada por un motor vibratorio para realizar vibraciones de alta frecuencia. Después de ser vibrados, los materiales fluyen hacia abajo de manera uniforme y lenta a través del centro y alrededor de los bordes del disco de descarga. Esto mejora la fluidez de los materiales, haciéndolos estables y uniformes, y al mismo tiempo previene la formación de puentes de material dentro del silo.

IV. Operación y Uso del Descargador Vibratorio Tipo TZCBA.

1. 1. Se debe tener en cuenta que el motor no se puede arrancar cuando la alimentación se detiene y la compuerta está cerrada, de lo contrario, el material en el depósito vibrará y se compactará, dificultando su descarga.
2. 2. Ajustando la posición de superposición de los contrapesos en ambos extremos del motor de vibración, se pueden cambiar su amplitud y fuerza centrífuga. Cuando la capacidad de descarga es insuficiente, se puede usar para un ajuste fino. Dado que la capacidad de descarga también está relacionada con la temperatura, el grado de trituración y la permeabilidad del material en la tolva, cuando el ajuste fino no cumple con los requisitos, se puede ajustar el espacio entre la placa de descarga y la tolva de descarga.
3. 3. La distancia entre la placa de descarga y la tolva de descarga debe ajustarse reemplazando el tubo de distancia fija. Una distancia mayor da como resultado una mayor capacidad de descarga; una distancia menor da como resultado una menor capacidad de descarga. Al ajustar la distancia entre la placa de descarga y la tolva de descarga, el material dentro del depósito debe vaciarse completamente primero. Generalmente, se ajusta antes de que el equipo salga de fábrica.
4. 4. Ajuste del bloque excéntrico del motor de vibración
   1. A. Los contrapesos excéntricos se encuentran en ambos extremos del eje del motor, con dos en cada extremo. Para el ajuste, simplemente afloje la tuerca de sujeción del contrapeso excéntrico, gire el bloque superior a la posición deseada y luego apriételo con la tuerca. Cuanto mayor sea el área de solapamiento de los dos contrapesos excéntricos, mayor será la fuerza centrífuga.
   2. B. Los contrapesos tienen marcas de dimensiones, y las posiciones de los contrapesos en ambos extremos del motor deben ajustarse para que sean completamente idénticas según las marcas.

IV. Mantenimiento y Cuidado

1. 1. Esta máquina básicamente no tiene puntos de lubricación, solo los rodamientos en ambos extremos del motor de vibración requieren el reemplazo periódico de grasa lubricante (se reemplaza cada cuatro meses), y los rodamientos del motor se reemplazan anualmente.
2. 2. La funda de goma en el punto de pivote de la barra de suspensión envejecerá después de un período de uso y necesita ser reemplazada regularmente. La funda de goma está articulada con la funda de acero. Al reemplazar, retire la funda de goma y la funda de acero juntas de la barra de suspensión. Durante el montaje, aplique solución jabonosa a la superficie interior del orificio de suspensión y a la superficie circular interior de la funda de goma, luego presione la funda de goma en la barra de suspensión.
3. 3. La junta de goma debe revisarse frecuentemente para detectar daños o desprendimiento local y reemplazarse puntualmente.
4. 4. La posición fija del motor de vibración se puede ajustar usando los agujeros alargados en la placa de montaje del motor, ajustando principalmente su posición vertical. Al desmontar el motor, haga marcas para asegurar el posicionamiento correcto durante el reensamblaje.
5. 5. La máquina debe almacenarse adecuadamente si no se usa durante mucho tiempo. Antes del almacenamiento, debe limpiarse a fondo y someterse a un mantenimiento completo para garantizar que la máquina esté en buenas condiciones técnicas, y se deben tomar medidas adecuadas de ventilación y protección contra la humedad.
