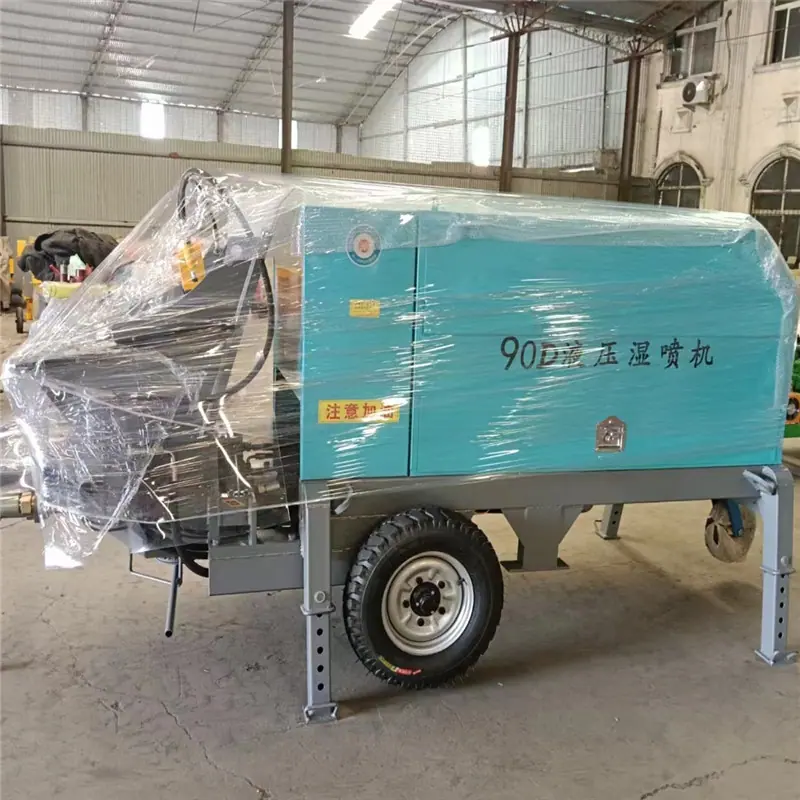

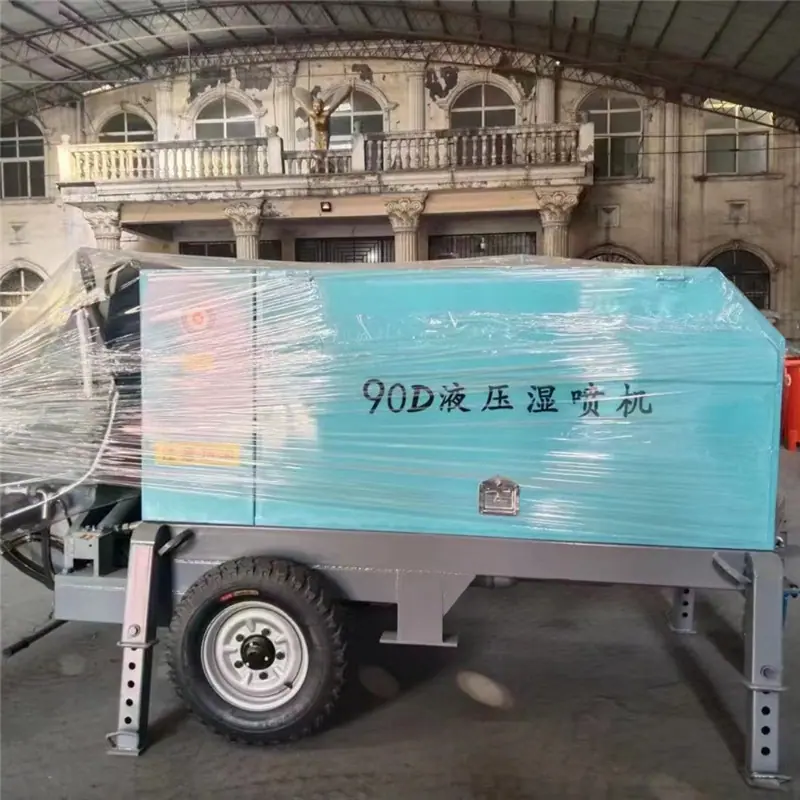

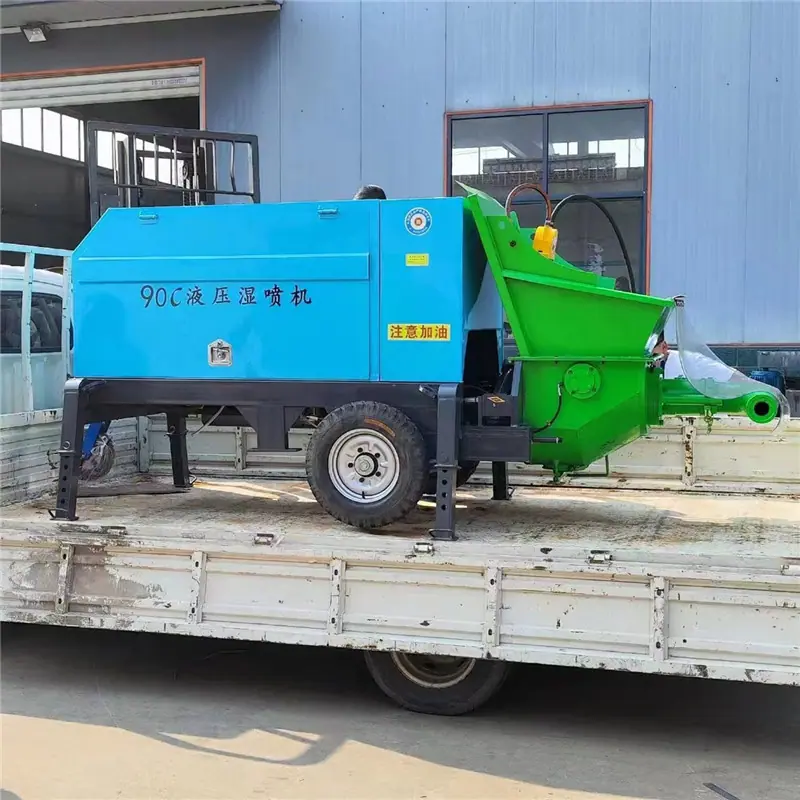

Máquina Hidráulica de Proyección Húmeda 90D Máquina de Proyección para Túneles Anclaje de Proyección Hormigón Máquina de Proyección para Excavaciones de Cimentación Bomba de Soporte para Excavaciones de Cimentación Máquina de Proyección Húmeda Tipo Bomba

Rociador de anclaje de hormigón proyectado para túneles Soporte de Excavación de Cimentación Bombeo Máquina de Hormigón Proyectado Húmedo90DMáquina hidráulica de pulverización húmeda

WYSP90D Parámetros Técnicos Principales Modelo Unidad

Capacidad de producción nominal 3-7 m3/h

Presión del sistema 20 MPa

Tamaño del agregado ≤15 mm

Frecuencia de bombeo 20 C/min

Distancia de transmisión horizontal 60 m

Vertical 30-40 m

Potencia del motor principal 22 KW

Capacidad del tanque de aceite hidráulico 200 L

Especificación del cilindro Φ120×610 mm

Diámetro de la tubería de suministro 57 mm

Altura de carga 1100 mm

Dimensiones generales: 3390×1300×1510 mm

Peso de la máquina: 1500 kg

Sistema de inversión hidráulico y electromagnético de máquina de pulverización húmeda hidráulica

La función principal del sistema de inversión hidráulico y electromagnético es controlar el movimiento y la presión de la bomba de concreto, y es el elemento de control de la máquina motriz. Incluye principalmente válvulas solenoides, válvulas de alivio y cuerpos de válvula, tanques de aceite, tuberías de aceite, etc. para formar un sistema hidráulico de inversión totalmente controlado hidráulicamente. El diseño completo del circuito de aceite está optimizado, la pérdida de calor es baja y el sistema es más estable. El motor y la bomba de engranajes proporcionan suficiente soporte de potencia para el sistema hidráulico, y la presión de la válvula de alivio es ajustable para proporcionar presión estable para todo el sistema. Se proporcionan respectivamente filtros de aceite de entrada y salida, juntas de medición de presión y manómetros de 40MP para monitorear y regular la presión del sistema. La inversión de la bomba depende de los dos interruptores de proximidad inductivos NPN normalmente abiertos (modelo: PR18-8DN; CC 24V) del cilindro de aceite principal. Cuando el interruptor de proximidad detecta la señal, se transmite al PLC, y luego el PLC emite un comando para controlar los dos juegos de válvulas solenoides para que se activen y cambien la dirección del circuito de aceite y controlen el cilindro de aceite correspondiente para completar la inversión.

Advertencia: Para productos mecánicos que han sido transportados largas distancias, por favor verifique si todas las piezas están dañadas y si las tuberías de aceite de alta presión están flojas antes de usarlas, de lo contrario, ¡¡¡deben apretarse!!!

3.4 Sistema de control eléctrico

El sistema de control eléctrico se compone principalmente de un controlador PLC, contactores, relés, interruptores de botón pulsador, bloques de terminales y otros componentes. El componente central del sistema de control eléctrico es el chip PLC. Algunos componentes eléctricos importantes son de marcas importadas, que son confiables y tienen circuitos de control simples. La caja eléctrica está equipada con un interruptor de parada de emergencia, un control remoto y un dispositivo de control receptor, que pueden iniciar, detener, hacer funcionar la bomba hacia adelante y hacia atrás. Puede reducir el desperdicio de lodo durante el proceso de inyección y emitir instrucciones de operación a tiempo en situaciones de emergencia como obstrucción de tuberías, alta presión y fallas durante el proceso de inyección, para proteger el equipo y las pérdidas materiales.

Advertencia: Antes de usar, por favor, pida a un electricista que verifique si los aparatos eléctricos y los circuitos están dañados, rotos o sueltos, ¡y preste atención a la conexión a tierra! !
